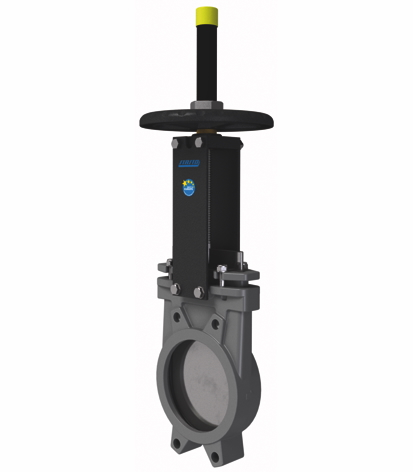

A1V2I2-5-80-PI-MSU03

Preț.

898,32 €
Supapă cu cuțit cu volan serie A1V-PI Store
  1. Produse
  2. armături
  3. Supape, supape fluture și supape de poartă - manual
  4. Supapă cu cuțit
  5. Supapă cu cuțit cu volan serie A1V-PI
  6. A1V2I2-5-80-PI-MSU03
A1V2I2-5-80-PI-MSU03
A1V2I2-5-80-PI-IG5401{{{}}}
A1V2I2-5-80-PI-IG5401{{{}}}
842,83 €
842,83 €
Supapă cu cuțit cu volan A1V2I2-5-100-PI
Supapă cu cuțit cu volan A1V2I2-5-100-PI
709,90 €
709,90 €

A1V2I2-5-80-PI-MSU03

A1V2I2-5-80-PI
Supapă cu cuțit cu volan serie A1V-PI; Design cu flanșă intermediară; Arbore ascendent; Locuințe 1.4408; Placă glisantă 1.4401; etanșare moale EPDM; Pachet PTFE-Sintetice/EPDM; Presiunea nominală a flanșei PN10; Sigilare pe o parte; temperatura mediului -5...+90°C; pregătit pentru 2 senzori inductiv MSU03, MSU04, MSU05; DN 80mm; Lungimea de instalare 50mm; presiune de lucru 0...10bar
MSU03
Indicator electric de poziție serie MSU; adecvat pentru Supapă cu cuțit; comutator de proximitate inductiv montat, 10...30VDC (1 Bucată); lungime cablu 2m

Introduceți numărul: 84818063
Țara de origine: Spania
Greutate: 9.9 kg
Număr articol scurt:A1V2I2580PIMSU03
https://www.stasto.ro/web/image/product.template/212850/image_1920?unique=fcaaba9

A1V2I2-5-80-PI
Plattenschieber mit Handrad Serie A1V-PI; Zwischenflanschausführung; steigende Spindel; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Mediumstemperatur -5...+90 °C; vorbereitet für 2 induktive Endschalter M18; DN 80mm; Einbaulänge 50mm; Druckbereich 0...10bar
MSU03
elektrische Stellungsanzeige Serie MSU; passend für Plattenschieber; aufgebauter induktiver Näherungsschalter, 10...30VDC (1 Stück); Kabellänge 2m

898,32 € 898.3166011375349 EUR 898,32 €

Not Available For Sale

  • DN
  • lungime
  • lungime cablu
  • functie
  • Tensiune
  • presiune de lucru
  • Designul comutatorului
  • temperatura mediului

Această combinație nu există.

Disponibilitate:
Contactați-ne
<<Abmessung>>
DN 80 mm
lungime 50 mm
lungime cablu 2m
<<Funktion>>
functie NO PNP
Electrical figures
Tensiune 10-30VDC
<<Druck>>
presiune de lucru 0...10 bar
<<Eigenschaften>>
Designul comutatorului Comutator de proximitate inductiv (1 Bucată)
temperatura mediului -5...+90 °C
