Pneumatică / Distribuitoare acționate mecanic

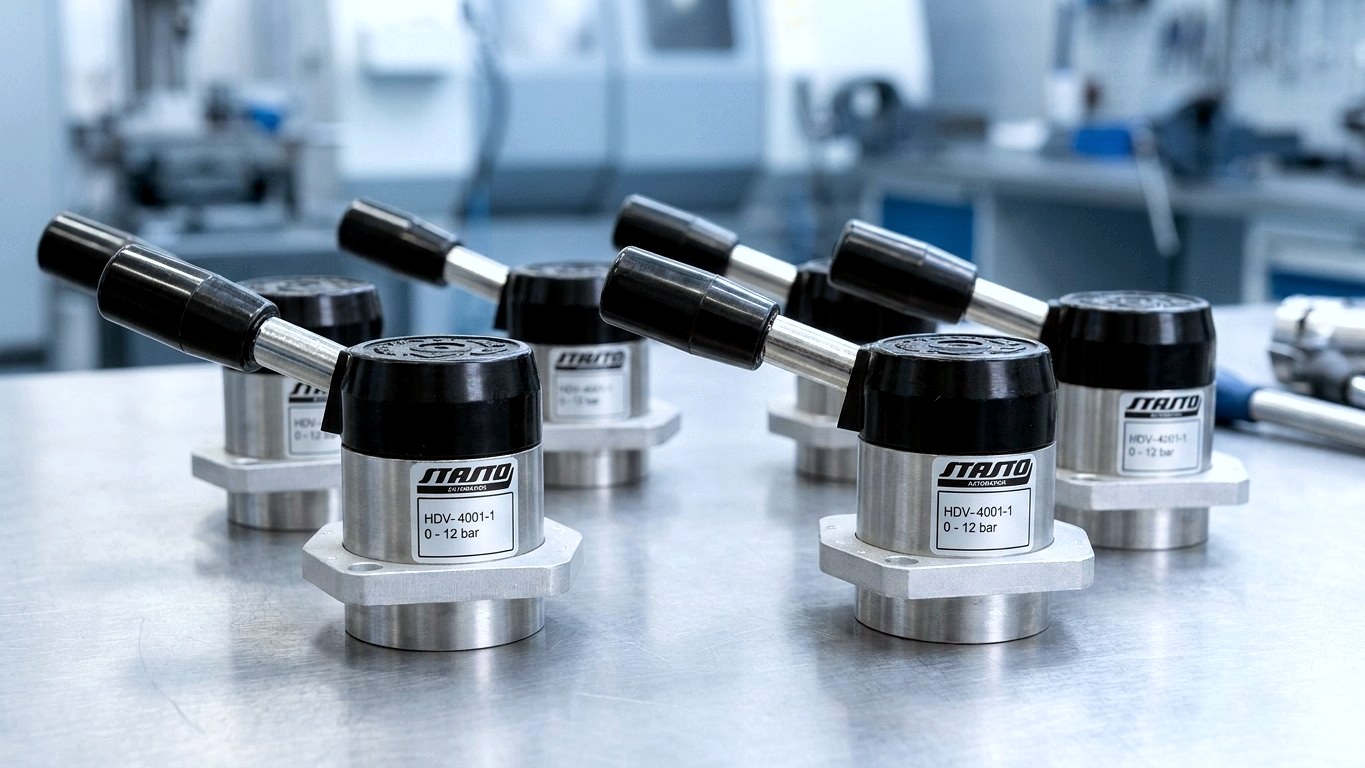

Ventile cu sertar rotativ – ventile pneumatice acționate manual
Ventilele cu sertar rotativ controlează aerul comprimat pur mecanic: operatorul rotește maneta, iar sertarul rotativ din corpul ventilului conectează racordul de aer comprimat, racordurile de lucru și evacuarea. Fără curent, fără aer de pilotare, fără electronică – poziția comutată rămâne fixată chiar dacă operatorul eliberează maneta. Tocmai de aceea, ventilele cu sertar rotativ sunt alegerea tipică pentru comenzi manuale la cilindri cu dublu efect, pentru operațiuni de reglare și pregătire, precum și pentru dispozitive care trebuie să funcționeze în mod deliberat fără sistem de comandă.
Seria HDV pe scurt
De ce supape cu sertar rotativ
Comutare mecanică – clară, cu blocare, fără electricitate
Robinetele rotative cu sertar din seria HDV combină un principiu de acționare simplu cu criterii clare de selecție: funcție de comutare, mărimea racordului, DN și poziția racordurilor. Astfel găsiți fără ocolișuri varianta potrivită pentru cilindru și situația de operare.
Comutare fără curent – cu blocare și claritate
Maneta se blochează în fiecare poziție de comutare, astfel poziția robinetului este vizibilă și palpabilă în orice moment. Pentru aplicații fără infrastructură electrică sau ca o comandă manuală deliberat simplă, aceasta este calea cea mai directă către funcționalitate.
Trei funcții de comutare pentru diferite sarcini ale cilindrului
4/3 cu poziție mediană blocată menține cilindrul în poziție, 4/3 cu poziție mediană ventilată îl face fără presiune și liber mobil, 4/2 comută direct între două poziții finale. Alegeți funcția în funcție de comportamentul dorit în repaus.
Principiul sertarului rotativ fără etanșări
Conform datelor producătorului, supapele funcționează cu un sertar rotativ din plastic lepuit (Delrin/POM) într-o carcasă din aluminiu eloxat și nu necesită elemente de etanșare în zona sertarului – condiția fiind un aer comprimat suficient de filtrat.
Patru dimensiuni, două poziții de racordare, accesorii
De la G1/8 (DN 5) până la G1/2 (DN 9), fiecare cu racorduri laterale (…-N) sau racorduri inferioare (…-I) pentru montaj pe placă frontală, respectiv panou. Pentru dimensiunea G1/4, elementul sertarului rotativ și capacul din plastic sunt disponibile ca piese de schimb.
Ghid
Cum alegi corect distribuitoarele cu sertar rotativ
Forma constructivă și schema de comutare sunt două criterii de alegere distincte. Secțiunile următoare explică principiul de funcționare al seriei HDV și criteriile esențiale pentru dimensionare.
Principiul de funcționare și funcția de comutare
- Ce este un distribuitor cu sertar rotativ
- În corpul distribuitorului se află un sertar rotativ. La acționarea manetei, acesta se deplasează peste orificiile de racordare, conectându-le sau izolându-le. Seria HDV este un distribuitor cu 4 căi: o intrare de aer comprimat, doi racorduri de lucru, o evacuare.
- 4/3 cu poziție centrală blocată
- În poziția centrală, ambele racorduri de lucru sunt închise. Aerul blocat menține poziția – din cauza compresibilității, aceasta este o menținere aproximativă, nu o poziționare exactă.
- 4/3 cu poziție centrală decomprimată
- Ambele racorduri de lucru sunt conectate la evacuare. Cilindrul rămâne fără presiune și poate fi mișcat manual – soluția potrivită pentru funcții de reglare și service.
- Varianta 4/2
- Două poziții stabile, comutare directă între ieșire și retragere, fără poziție intermediară neutră.
- Reținere și comportament de revenire
- Variantele HDV cu trei poziții sunt cu reținere: poziția selectată rămâne fixată până la o nouă acționare. Pentru revenire pe arc, oferim variante cu manetă, buton și pedală.
Dimensionare: racord, DN, debit, presiune
- G1/8 · DN 5 · 480 Nl/min
- Pentru cilindri mici și funcții auxiliare.
- G1/4 · DN 7 · 1050 Nl/min
- Dimensiunea cea mai utilizată pentru aplicații standard.
- G1/2 · DN 9
- Pentru volume mari de cilindru și timpi de cursă scurți; confirmăm valoarea debitului pe baza fișei tehnice a producătorului – până atunci, la cerere.
- Domeniu de presiune 0…12 bar
- Toate variantele seriei sunt certificate pentru 0…12 bar. Mediul de lucru este aerul comprimat; conform indicațiilor producătorului, filtrarea adecvată este obligatorie.
- Patru date pentru dimensionare
- Diametrul pistonului, cursa, timpul de cursă dorit și lungimea furtunului – cu acestea determinăm dimensiunea potrivită.
- Poziția racordurilor …-N / …-I
- …-N înseamnă racorduri laterale, …-I înseamnă racorduri inferioare pentru montaj în spatele unui panou frontal.
Funcții de comutare comparate
4/3 blocat, 4/3 evacuat sau 4/2?
Seria HDV este disponibilă în trei funcții de comutare. Decisiv este comportamentul dorit al cilindrului în stare de repaus.
| 4/3 poziție mediană blocată | 4/3 poziție mediană ventilată | 4/2 | |
|---|---|---|---|
| Comportament în poziția centrală | Ambele racorduri de lucru închise, cilindrul este menținut | Ambele racorduri de lucru evacuate, cilindru fără presiune | Fără poziție centrală – două poziții stabile |
| Utilizare tipică | Oprire în poziții intermediare, fixare, blocare | Regim de reglare și service, deplasare manuală | Comutare directă între ieșire și retragere |
| Acționare | Manetă manuală, cu blocare | Manetă manuală, cu blocare | Manetă manuală, două poziții stabile |
| Dimensiuni de racordare disponibile | G1/8, G1/4, G1/2 | G1/8, G1/4, G1/2 | G1/4 |
| Poziția racordului | lateral (…-N) și inferior (…-I) | lateral (…-N), G1/8 și inferior (…-I) | lateral (…-N) și inferior (…-I) |
| Observație | Menținere, fără poziționare exactă | Fără presiune reziduală în cilindru | Alte combinații la cerere |
Sortiment
Distribuitoare cu sertar rotativ și robinete manuale similare

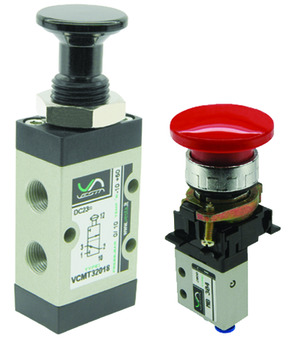

Nu orice comandă manuală necesită un sertar rotativ. În funcție de situația de operare – acționare cu piciorul, apăsare de buton, interogarea poziției finale pe piesă sau combinarea logică a mai multor semnale – o altă construcție acționată mecanic se potrivește mai bine.
Practică
Aplicații tipice
Ventilele cu sertar rotativ sunt utilizate peste tot unde o mișcare pneumatică trebuie comutată direct manual, fără sistem de control.
Comandă manuală a cilindrilor cu dublu efect
O supapă cu 4 căi alimentează ambele camere ale cilindrului și preia dezaerarea: pentru dispozitive de fixare, blocări și unități pivotante. Dacă cilindrul trebuie să rămână într-o poziție intermediară, alegeți poziția centrală blocată.
Funcționare la reglare, pregătire și mentenanță
O supapă cu sertar rotativ montată pe o ramificație secundară acționează direct o axă la mașină, fără dispozitiv de programare și fără tensiune de comandă. Poziția centrală dezaerată face cilindrul lipsit de presiune pentru schimbarea sculelor și depanare.
Montaj pe panou frontal și pupitru
Variantele cu racorduri pe partea inferioară (…-I) se montează în panouri de comandă și carcase de dispozitive astfel încât să rămână vizibilă doar maneta, iar conductele să fie protejate în spatele plăcii.
Clapete și sertare la rezervoare
Clapetele, sertarele și izolările de material de pe rezervoare pot fi acționate clar și trasabil cu o supapă manuală – fără comandă electrică pe axa de mișcare.
Dispozitive simple și funcții secundare
Duzele de suflare, ejectoarele, elementele de presare, sertarele de material sau structurile de testare pot fi comandate integral cu o supapă manuală – ceea ce reduce efortul de cablare, programare și documentare.
Medii fără comandă electrică
Acolo unde nu se dorește în mod deliberat comandă electrică pe axa de mișcare, rămâne soluția comenzii manuale pneumatice. Supapa cu sertar rotativ funcționează fără curent și fără aer de pilotaj – forța de acționare a operatorului este suficientă.
Disponibilitate
Disponibilitate și termen de livrare
Disponibilitatea diferă în funcție de variantă. Termenul de livrare ferm vi-l comunicăm odată cu oferta sau la cerere, pentru codul de articol concret.
În funcție de variantă
Dimensiunile uzuale din seria HDV le avem în stoc, iar execuțiile solicitate mai rar le procurăm la comandă.
Termen de livrare cu oferta
Vă rugăm să indicați cantitatea, funcția de comutare și poziția dorită a racordurilor – prețul și termenul de livrare le veți primi pentru codul de articol concret.
Execuții speciale la cerere
Pentru execuții speciale – de exemplu cu piese interioare din alamă cromată, precum și manetă și șuruburi din oțel inoxidabil – prețul și termenul de livrare se stabilesc la cerere.
Piese de schimb și accesorii
Pentru dimensiunea constructivă G1/4 sunt disponibile elementul de sertar rotativ și capacul din plastic; preț la cerere.
Așa ajungeți la varianta potrivită
În trei pași către dimensionarea corectă
Tipul constructiv, funcția de comutare și dimensiunea pot fi determinate în mod structurat – vă sprijinim în dimensionare.
Stabilirea funcției de comutare
Cilindrul trebuie să fie menținut într-o poziție intermediară (4/3 blocat), să fie fără presiune și mobil manual (4/3 ventilat) sau să comute doar între două poziții finale (4/2)?
Alegerea dimensiunii și a poziției de racordare
Indicați-ne diametrul pistonului, cursa, timpul de deplasare dorit și lungimea furtunului, precum și tipul de montaj – racorduri laterale (…-N) sau racorduri inferioare (…-I) pentru montaj pe placă frontală.
Solicitați codul articolului
Vă confirmăm varianta, prețul și termenul de livrare. Alte combinații și execuții speciale sunt posibile la cerere.
Întrebări frecvente
Robinete cu sertar rotativ – întrebări frecvente
Răspunsuri scurte despre construcție, funcția de comutare, montaj și dimensionare.
Ce este un robinet cu sertar rotativ?
Un robinet cu sertar rotativ este un ventil pneumatic acționat manual, la care un sertar rotativ din corpul ventilului se deplasează peste orificiile de racordare, conectându-le sau separându-le. Este acționat printr-o manetă manuală – fără curent electric, aer de pilotare sau electronică. Seria HDV este realizată ca ventil cu 4 căi: o intrare de aer comprimat, două racorduri de lucru și o evacuare.
Care este diferența dintre poziția mediană blocată și cea cu evacuare?
În poziția mediană blocată, ambele racorduri de lucru sunt închise, iar cilindrul este menținut în poziție; în poziția mediană cu evacuare, ambele racorduri de lucru sunt conectate la evacuare, iar cilindrul rămâne fără presiune. Varianta blocată este potrivită pentru oprirea în poziții intermediare, iar cea cu evacuare pentru funcții de reglare și service, în care cilindrul trebuie deplasat manual.
Robinetele cu sertar rotativ sunt cu reținere sau cu revenire prin arc?
Variantele HDV cu trei poziții sunt cu reținere – poziția selectată se menține până când este schimbată activ. Dacă un ventil trebuie să revină automat în poziția inițială imediat ce operatorul eliberează comanda, este mai potrivită o construcție cu acționare momentană și revenire prin arc; astfel de ventile le găsiți în categoriile Ventile cu manetă, Ventile cu buton și Ventile cu pedală.
Ce dimensiuni de racord există în seria HDV?
Seria HDV este disponibilă de la G1/8 până la G1/2: G1/8 cu DN 5 și 480 Nl/min, G1/4 cu DN 7 și 1050 Nl/min, precum și G1/2 cu DN 9. Valoarea debitului pentru variantele G1/2 este confirmată la cerere, pe baza fișei tehnice a producătorului.
Ce înseamnă terminațiile -N și -I la codurile articolelor?
…-N desemnează variantele cu racorduri laterale, iar …-I pe cele cu racorduri în partea inferioară. Variantele …-I sunt destinate montajului pe panou frontal: doar maneta rămâne vizibilă, iar tubulatura este ascunsă în spatele panoului.
Ce domeniu de presiune și ce agent de lucru sunt prevăzute?
Toate variantele seriei sunt specificate pentru un domeniu de presiune de 0…12 bar, agentul de lucru fiind aerul comprimat. Conform indicațiilor producătorului, o filtrare adecvată este o condiție esențială pentru funcționarea corectă a principiului sertarului fără garnituri; cerințe suplimentare verificăm la cerere.
Prin ce se diferențiază tipul constructiv de funcția de comutare?
Tipul constructiv descrie cinematica de acționare și a sertarului – la ventilul cu sertar rotativ, sertarul rotativ acționat cu manetă. Funcția de comutare (4/2 sau 4/3 cu poziție mediană blocată, respectiv evacuată) descrie în schimb schema de comutare. Cele două sunt criterii de selecție separate.
Există piese de schimb și execuții speciale?
Da – pentru dimensiunea G1/4, elementul sertarului rotativ și capacul din plastic sunt disponibile ca piesă de schimb, respectiv accesoriu, preț la cerere. Suplimentar este disponibilă o execuție specială în G1/2 cu piese interioare din alamă cromată, precum și manetă și șuruburi din oțel inoxidabil; alte combinații la cerere.
Modele înrudite
Alte elemente de comandă acționate mecanic
Pentru interogarea pozițiilor finale la elementele mobile de mașină și pentru corelarea semnalelor pneumatice fără componente electrice, oferim modele adecvate.
Consultanță
Găsiți varianta potrivită de robinet cu sertar rotativ
Spuneți-ne funcția de comutare, diametrul pistonului, cursa, timpul de deplasare dorit și lungimea furtunului – vă recomandăm dimensiunea constructivă potrivită din seria HDV și confirmăm prețul și termenul de livrare pentru codul articolului.
