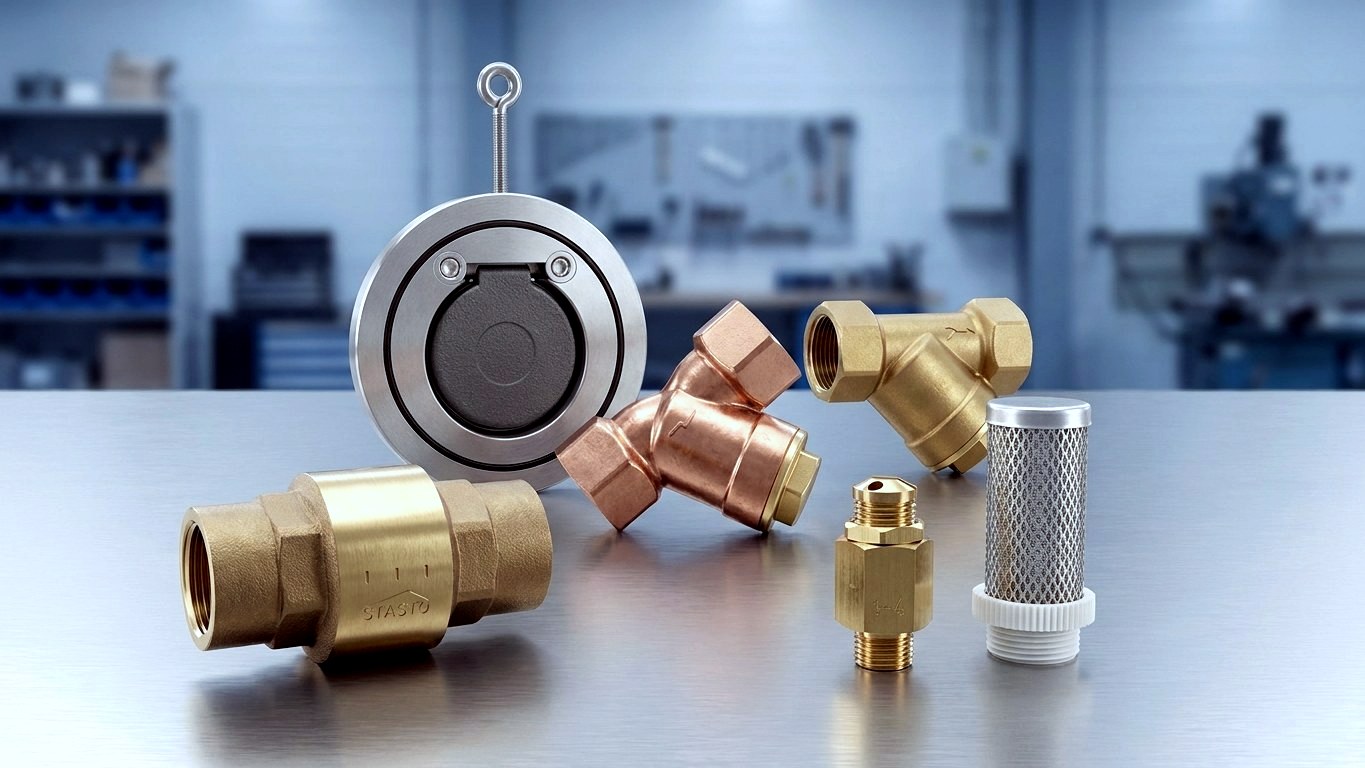

Supape de reținere – Construcție, materiale și selecție
Supapele de reținere permit trecerea mediului doar într-o singură direcție și se închid automat la reflux – fără acționare externă, energie auxiliară sau semnal. Astfel protejează în mod fiabil pompele, compresoarele și secțiunile instalației împotriva refluxului nedorit și a loviturilor de presiune. La STASTO alegeți precis după tip constructiv, material și diametru nominal – sau solicitați consultanță tehnică.
Construcții axiale, cu scaun oblic și cu clapetă
De ce STASTO
Principiul constructiv potrivit pentru aplicația dvs.
Trei construcții, două grupe de materiale și un spectru larg de diametre nominale – adaptate la debit, poziție de montaj și comportament de răspuns.
Trei principii constructive dintr-o singură sursă
Execuții axiale, cu corp oblic și cu clapetă, adaptate la debitul, poziția de montaj și comportamentul de răspuns al instalației dvs.
Materiale pentru mediul dvs.
Execuții din alamă și oțel inoxidabil (printre altele seria 304/316) pentru apă, aer și medii neutre; combinația concretă de materiale și garnituri depinde de serie și variantă.
Spectru larg de diametre nominale
Racorduri filetate de la ⅜″ până la 4″ în funcție de serie – de la conducte de comandă mici până la conducte de proces mari.
Componente de sistem compatibile
Filtre de aspirație complementare din seriile 110100 și ST304 pentru admisia pompei – utilizate frecvent împreună cu un ventil de reținere.
Categorii de produse
Supape și clapete de reținere în sortiment
Alegeți direct după tip constructiv și material – de la supape axiale compacte până la clapete pentru diametre nominale mari.
Domenii de aplicare
Unde se utilizează supapele de reținere
Elemente de siguranță automate în sisteme de proces, circulație și alimentare. Domeniile admise de temperatură și presiune sunt indicate în fișa tehnică a fiecărei serii.

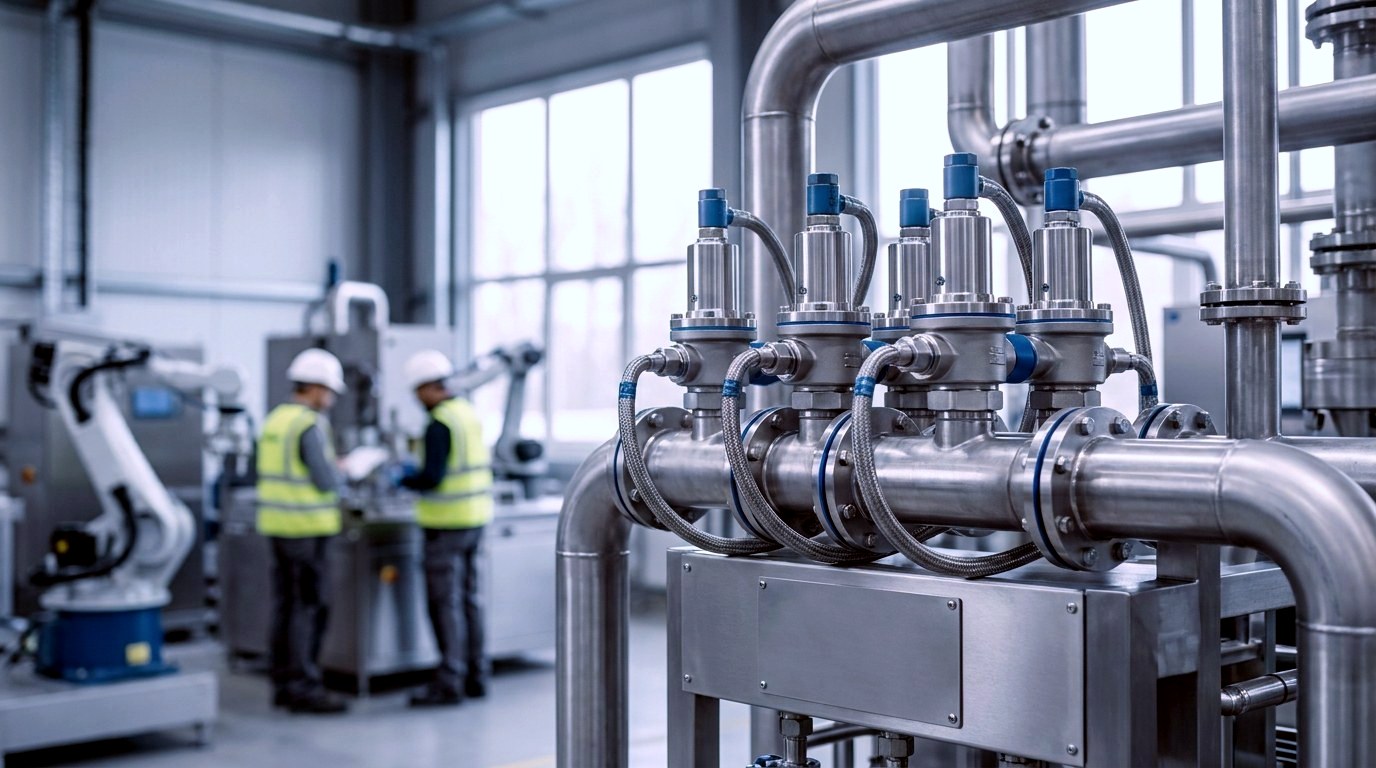

Construcții de instalații și mașini
Ca elemente de siguranță automate în sisteme de proces, circulație și alimentare – fără acționare externă sau energie auxiliară.

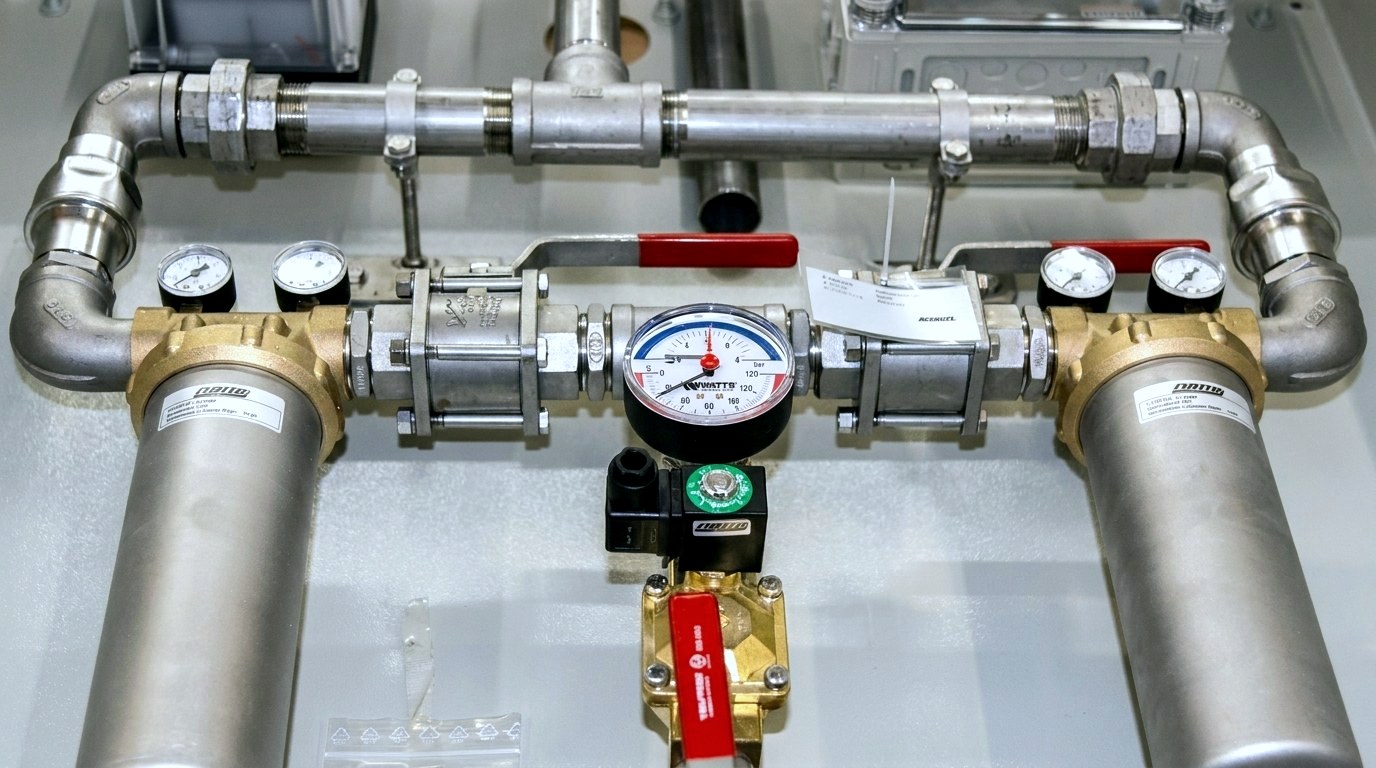

Protecția pompelor și compresoarelor
Previn refluarea mediului la oprire și protejează astfel împotriva funcționării inverse și a loviturilor de presiune.

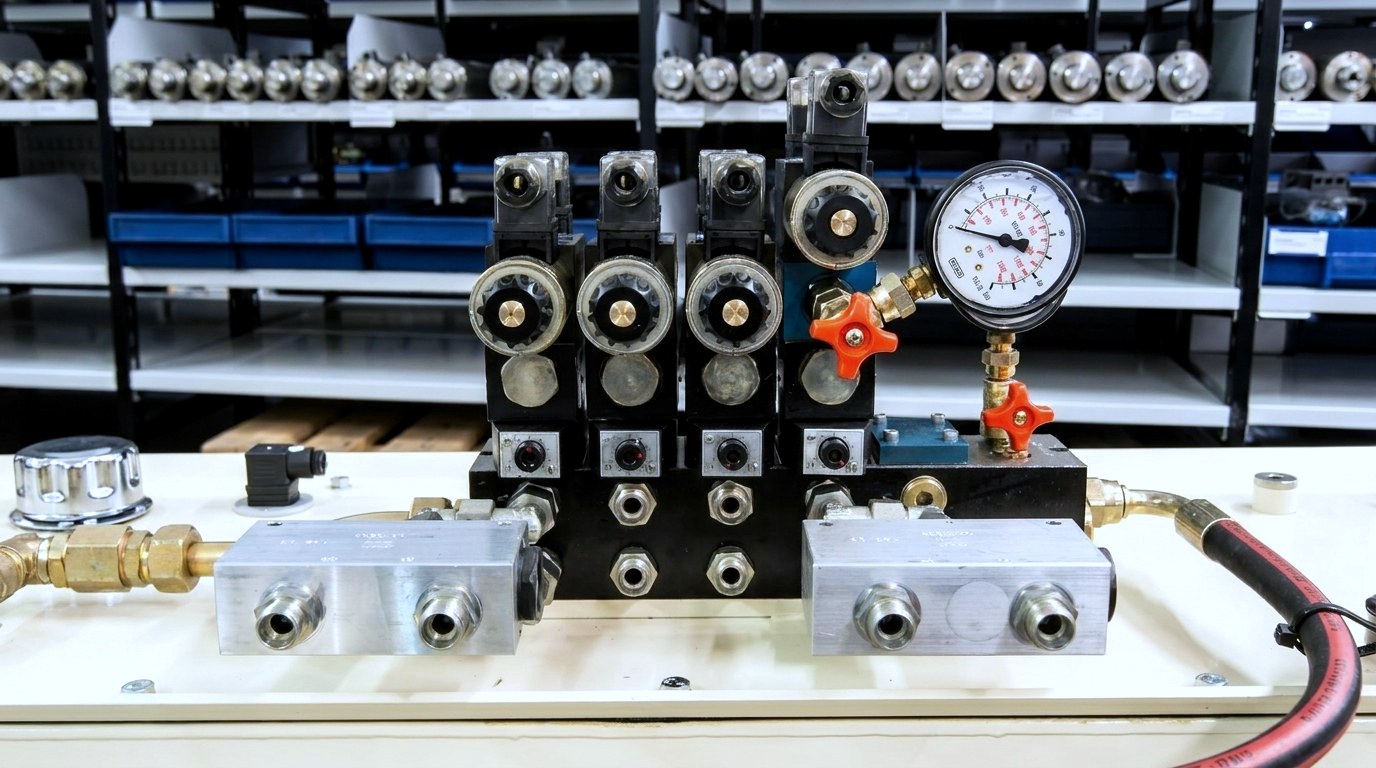

Aer comprimat, gaze și vid
Supape de reținere în conducte de comandă și alimentare; compatibilitatea cu un anumit gaz sau vid trebuie verificată în funcție de serie și variantă.

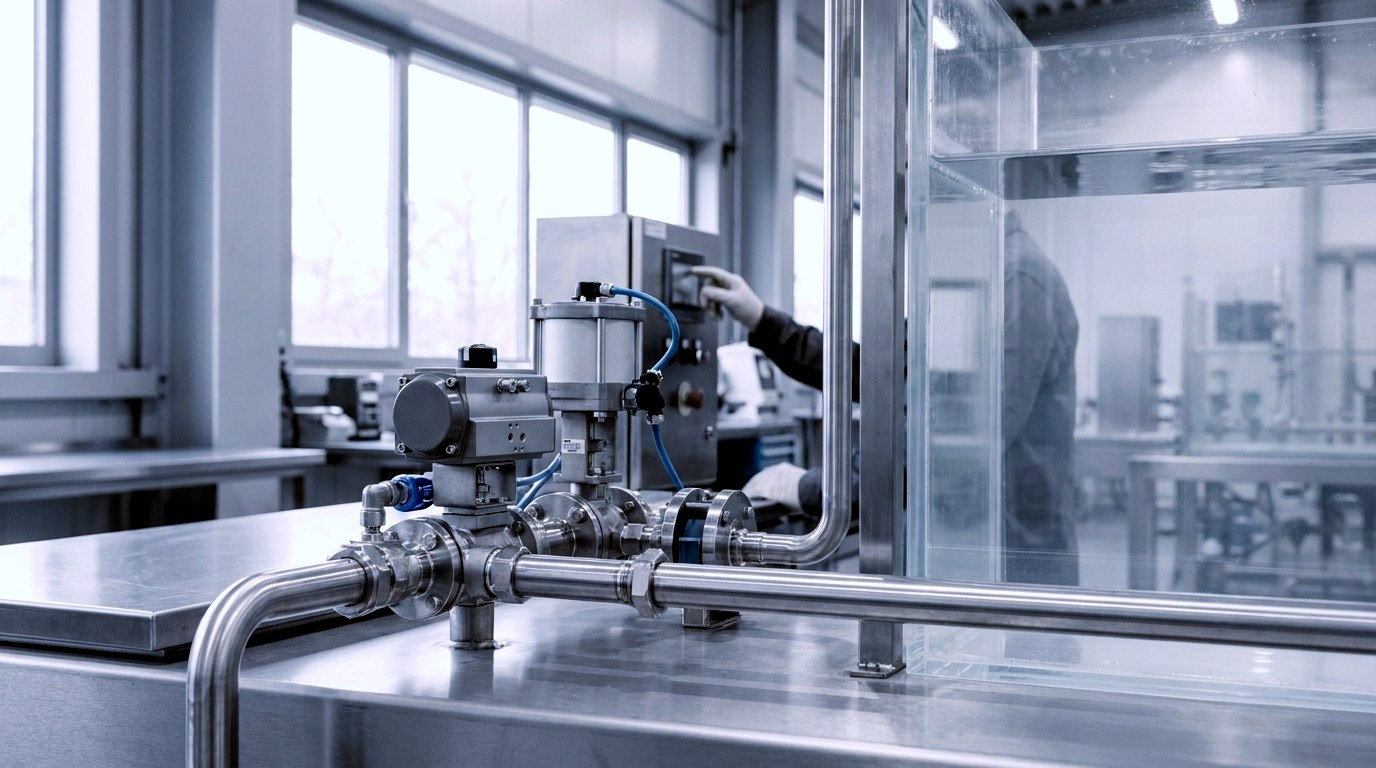

Apă și lichide neutre
Variante din oțel inoxidabil pentru aplicații cu cerințe sporite de rezistență la coroziune.

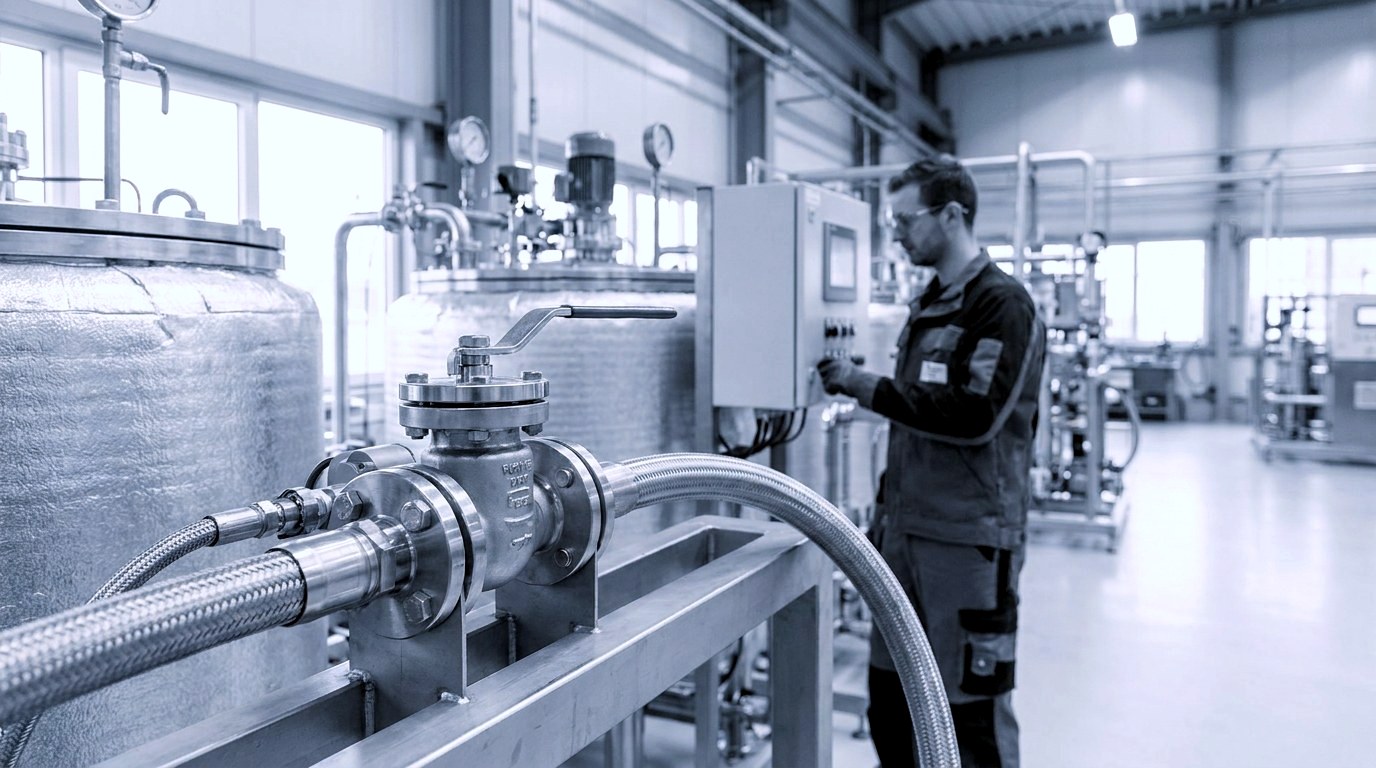

Medii agresive
Pentru medii cu cerințe speciale, vă consiliem privind alegerea materialelor și garniturilor potrivite în funcție de serie și variantă.

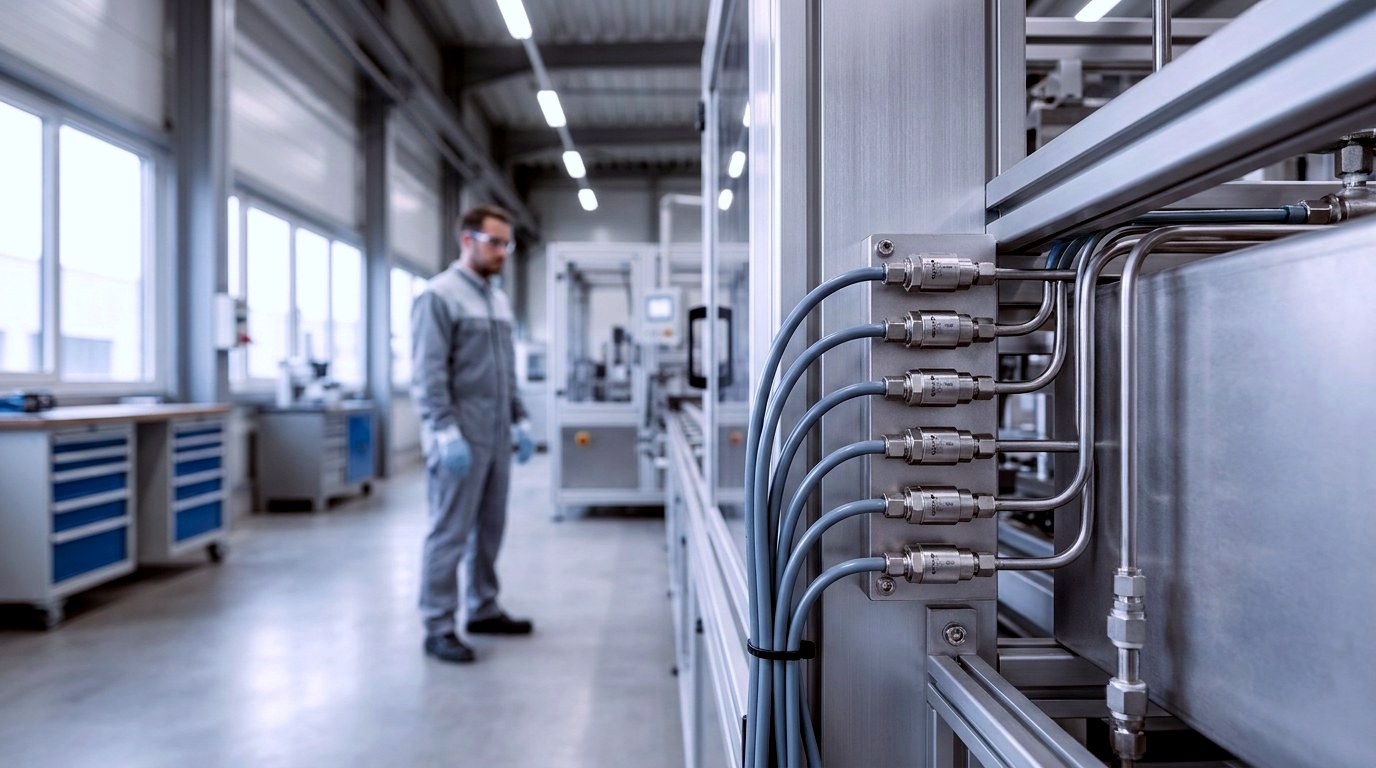

Conducte de comandă compacte
Supapele de reținere axiale compacte asigură în mod fiabil conductele de comandă și alimentare de dimensiuni mici împotriva refluxului.
Disponibilitate & Proiecte

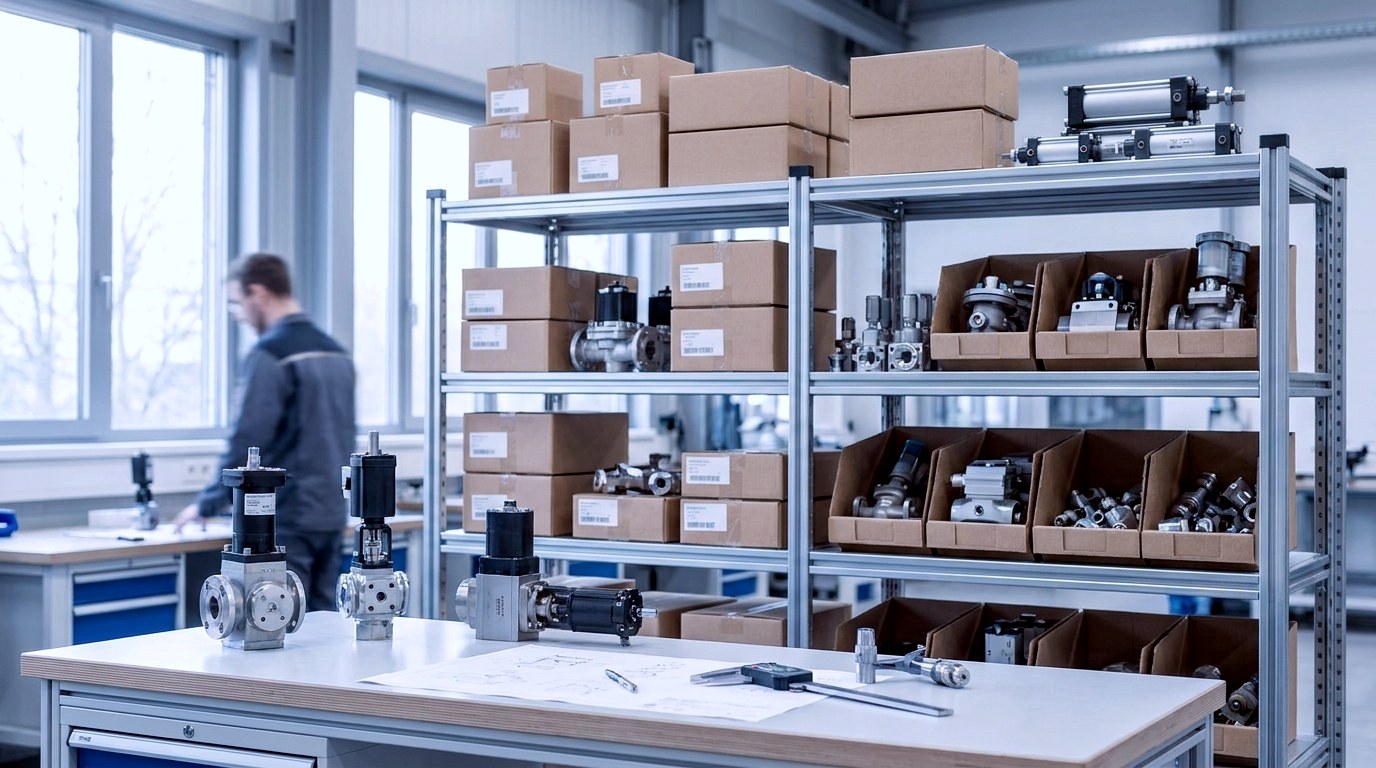

Diametre nominale standard și execuții speciale
Multe diametre nominale standard ale seriilor uzuale sunt disponibile pe termen scurt. Timpul efectiv de livrare depinde de articol și variantă și este afișat pe pagina de produs respectivă sau la cerere.
Serii standard disponibile rapid
Dimensiunile nominale curente ale seriilor standard sunt disponibile pe termen scurt, în funcție de variantă – detaliile sunt vizibile per articol în magazin.
Execuții speciale la cerere
Pentru dimensiuni nominale mai mari sau combinații speciale de materiale/garnituri, vă oferim cu plăcere o ofertă individuală.
Planificați termenele de proiect din timp
Contactați-ne din timp pentru necesități de proiect, astfel încât să putem planifica împreună termenele și cantitățile în mod fiabil.
Ghid
Alegerea corectă a tipului constructiv
Clapetă de reținere sau supapă de reținere? Ambele funcționează automat și permit trecerea mediului doar într-o singură direcție. „Clapetă de reținere" desemnează tipul constructiv cu disc basculant, „supapă de reținere" este termenul generic și include și execuțiile axiale și cu scaun oblic. Pentru selecție contează mai puțin terminologia, cât proprietățile constructive.
Criterii de selecție – privire de ansamblu
- Poziție de montare
- Versiunile axiale cu resorturi de revenire sunt independente de poziție; clapetele clasice necesită de obicei o poziție de montare definită.
- Pierdere de presiune
- Versiunile cu scaun oblic oferă un pasaj favorabil curgerii, atunci când se dorește o rezistență hidraulică redusă.
- Presiune de deschidere și comportament de răspuns
- Supapele cu arc se închid rapid și etanș; clapetele răspund la presiune diferențială redusă.
- Material
- Alamă pentru aplicații standard, oțel inoxidabil (seriile 304/316) pentru cerințe sporite de coroziune.
- Diametru nominal
- De la conducte de comandă mici până la conducte de proces; dimensiunile de racordare disponibile se regăsesc în fiecare serie.
Comparație între cele trei tipuri constructive
- Supapă de reținere axială
- Con sau disc încărcat cu arc, care se deschide în sensul curgerii și poate fi montat independent de poziție – inclusiv vertical cu curgerea în jos.
- Supapă de reținere cu scaun oblic
- Scaun dispus oblic pentru un pasaj aproape rectiliniu și pierdere de presiune redusă – ideal atunci când debitul este prioritar.

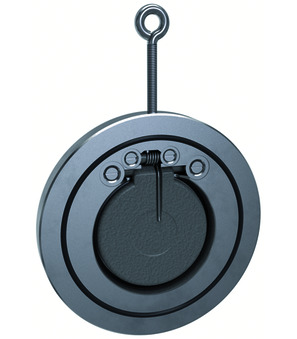

- Clapetă de reținere (disc oscilant)
- Presiunea fluidului ridică un disc montat pivotant; la inversarea curgerii, acesta revine automat pe scaun – soluție consacrată pentru diametre nominale mai mari.
Întrebări frecvente
Supape de reținere – Întrebările dumneavoastră
Răspunsuri privind tipul constructiv, materialul și selecția.
Care este diferența dintre clapeta de reținere și supapa de reținere?
„Supapă de reținere" este termenul generic pentru elementele cu închidere automată care permit curgerea doar într-o singură direcție. „Clapeta de reținere" este o variantă constructivă specifică, cu disc oscilant. Execuțiile axiale și cu scaun oblic fac, de asemenea, parte din categoria supapelor de reținere.
Ce tip constructiv este potrivit pentru montaj vertical?
Supapele de reținere axiale cu revenire prin arc funcționează independent de poziția de montare și sunt astfel potrivite și pentru montaj vertical. Pentru execuțiile clasice cu clapetă, poziția de montare trebuie consultată în fișa tehnică a produsului respectiv.
Din ce materiale sunt disponibile supapele?
În funcție de serie, din alamă sau oțel inoxidabil (printre altele seriile 304 și 316). Combinația concretă de material și garnitură depinde de varianta aleasă.
Ce diametre nominale sunt disponibile?
Execuțiile filetate acoperă, în funcție de serie, dimensiuni de la ⅜″ la 4″. Dimensiunile disponibile le puteți vedea în categoria de produs corespunzătoare; pentru alte diametre nominale, vă rugăm să ne contactați.
Pot combina supapa de reținere cu filtrul de aspirație?
Da. Pentru aspirația pompelor, supapele de reținere pot fi combinate cu filtre cu coș din seriile 110100 sau ST304 pentru o soluție de sistem integrată.
Selectați acum
Ați găsit tipul potrivit – sau mai aveți nelămuriri?
Selectați direct după tip constructiv, material și diametru nominal în categoriile noastre de produse. Pentru dimensionarea corectă sau o ofertă pentru execuții speciale, echipa noastră tehnică este la dispoziția dumneavoastră.
