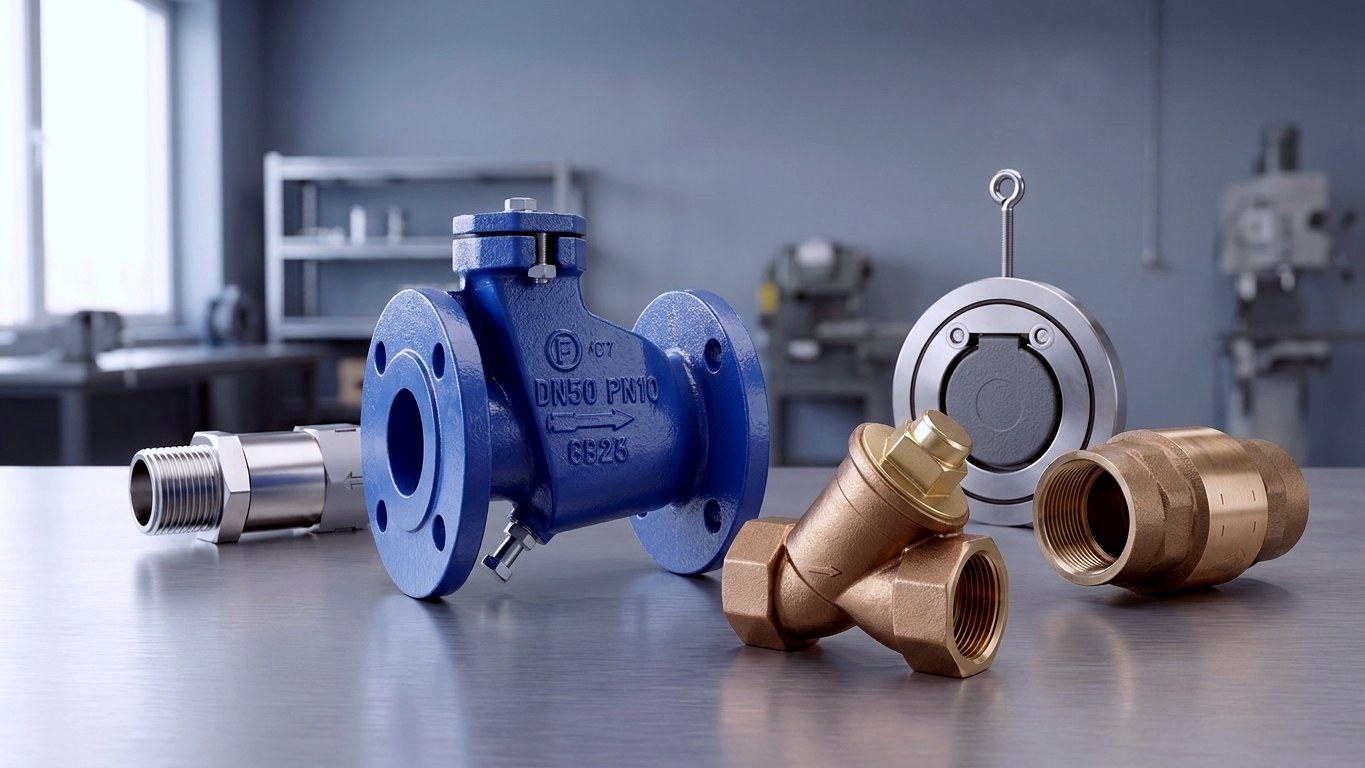

Clapetă de reținere – tipuri constructive, alegere & aplicații
O clapetă de reținere previne refluxul nedorit al mediului într-o conductă și protejează pompele, compresoarele și componentele de instalație aflate în aval de retur și șocuri de presiune. Se deschide automat prin presiunea din amonte în direcția de curgere și se închide de îndată ce debitul scade sau se inversează – fără comandă externă. La STASTO Automation găsiți clapete de reținere, de la clapeta compactă cu montaj între flanșe din seriile CS-2466 și CM-6666, până la clapeta dublă de reținere CH019/CH020, completate de supape de reținere axiale și cu scaun înclinat.
Protecție la refulare fără acționare
De ce STASTO
Armături de reținere dintr-o gamă extinsă
Tipul constructiv, diametrul nominal, clasa de presiune și materialul determină ce supapă de reținere se potrivește conductei dumneavoastră. STASTO acoperă tipurile constructive uzuale și le asociază aplicației dumneavoastră.
Gamă largă de construcții
Clapete de reținere tip wafer din seriile CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 și CM-6666, clapete din seriile CH010 și CH011, precum și clapete de reținere duale CH019 și CH020 – câte o construcție pentru fiecare situație de montaj.
Plajă de diametre nominale și presiuni
Execuții PN și ANSI, printre altele PN63/PN64, PN100, precum și ANSI 150 și ANSI 600. Gama concretă de diametre nominale și presiuni disponibile diferă în funcție de serie și variantă.
Consultanță tehnică pentru selecție
Asociem construcția, materialul și racordul aplicației dumneavoastră și clarificăm la cerere compatibilitatea materialului, clasa de presiune și disponibilitatea în funcție de seria și varianta respectivă.
Gamă complementară de armături
Supape de reținere axiale, supape de reținere cu scaun înclinat și sorburi de aspirație compatibile din seriile 110100 și ST304 dintr-o singură sursă – pentru soluții de conducte perfect armonizate.
Ghid
Înțelegerea tipurilor constructive și alegerea corectă
Cum funcționează o clapetă de reținere, ce tipuri constructive există și care parametri decid alegerea – explicat concis.
Funcționare și tipuri constructive
- Principiu de funcționare
- Presiunea din fluid în sensul de curgere deschide clapeta automat; când curgerea scade sau se inversează, clapeta se închide – la multe variante cu ajutorul unui arc – și asigură etanșarea împotriva refulării.
- Clapetă intermediară (tip wafer)
- Se montează între două flanșe: lungime de instalare foarte redusă, economisește spațiu și greutate, ideală pentru montaj ulterior. Seriile CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666.
- Clapetă dublă (split-disc)
- Două jumătăți de clapetă cu arc, închidere rapidă la o lungime de instalare redusă, disponibilă și pentru diametre nominale mai mari. Seriile CH019 și CH020.
- Tip constructiv cu flanșe
- Execuție robustă pentru trepte de presiune mai ridicate, printre altele în variante PN64, PN100 și ANSI. Seriile CH010 și CH011.
- Clapetă de reținere axială
- Element de închidere ghidat axial, cu arc, cu comportament de închidere silențios și lin – seriile 100000, 100001, 227, 228, 304/CH014-V, 316 și VX23.
- Supapă de reținere cu scaun înclinat
- Scaun dispus oblic, cu rezistență redusă la curgere pentru medii lichide – seriile 1072, 4000 și CH117.
Criterii de selecție
- Diametru nominal
- Determină dimensiunea, de exemplu DN50, DN100 sau DN150; intervalul acoperit diferă în funcție de serie.
- Clasă de presiune
- Execuție PN sau ANSI, de exemplu PN63/PN64, PN100, ANSI 150 sau ANSI 600 – în funcție de serie și variantă.
- Tip de racordare
- Montaj între flanșe (wafer), cu flanșe sau filetat – decisiv pentru lungimea de montaj și posibilitatea de instalare ulterioară pe conducta existentă.
- Mediu și temperatură
- Lichid, gazos sau cu impurități; limitele de temperatură și presiune se găsesc pe pagina produsului sau a variantei respective.
- Material și etanșare
- Materialul corpului și al garniturii trebuie să corespundă mediului – pentru medii agresive, vă rugăm să solicitați compatibilitatea materialului.
- Poziție de montaj
- Orizontală sau verticală; variantele cu arc sunt mai independente de poziția de montaj decât clapetele care se închid doar prin gravitație.
Comparație tipuri constructive
Interflanșată, cu clapete duble, axială sau cu scaun înclinat?
Cele patru tipuri uzuale de clapete de reținere în comparație directă – ca orientare înainte de alegerea seriei concrete.
| Clapetă de reținere wafer | Clapetă de reținere cu dublu disc | Supapă de reținere axială | Supapă de reținere cu scaun înclinat | |
|---|---|---|---|---|
| Seriile STASTO | CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 | CH019, CH020 | 100000, 100001, 227, 228, 304/CH014-V, 316, VX23 | 1072, 4000, CH117 |
| Element de închidere | Disc de clapetă | Două jumătăți de clapetă cu arc | Element de închidere ghidat axial, cu arc | Element de închidere pe scaun înclinat |
| Lungime constructivă | Foarte scurtă | Scurtă | Compactă | Mai lungă, similară supapei |
| Interval diametru nominal | Diametre nominale mici până la mari | Până la diametre nominale mari, în funcție de serie | Diametre nominale mici până la medii | Diametre nominale mici până la medii |
| Avantaj tipic | Montaj compact, economisește spațiu, ideal pentru retrofit | Închidere rapidă cu lungime constructivă redusă | Închidere silențioasă, cu zgomot redus | Rezistență redusă la curgere |
| Montaj | Între două flanșe | Între două flanșe | Montată în conductă | Racord cu flanșă sau filet |
Gamă de produse
Supape de reținere și armături anti-retur la STASTO
Acces direct la categoriile de forme constructive din magazinul STASTO – cu serii, diametre nominale și variante.
Aplicații
Unde se folosesc clapetele de reținere
Clapetele de reținere se folosesc peste tot unde fluidele din conducte trebuie să circule doar într-un singur sens. Compatibilitatea concretă trebuie verificată în funcție de material, garnitură și serie.
Conducte industriale de alimentare
Protecție împotriva refulării în conducte de distribuție și inele de circulație pentru apă industrială, apă de răcire sau fluide de proces. Lungimea de montaj redusă a clapetei de reținere wafer facilitează montarea ulterioară pe tronsoane de conductă existente.
Alimentare cu apă și stații de pompare
Protejează pompele împotriva refulării și a loviturilor de berbec după oprire; suplimentar, sorburile din seriile 110100 și ST304 asigură protecția pe partea de aspirație.
Tehnică pentru ape uzate și procese
Protecție împotriva refulării în conducte de transport și recirculare. Pentru fluide cu impurități se recomandă modelele cu secțiune de trecere largă.
Instalații de încălzire, răcire și HVAC
Previne circulația gravitațională și refularea în circuite închise – inclusiv pe tronsoane verticale de conductă.
Conducte de compresoare și aer comprimat
Protecție anti-retur pe conducta de refulare după compresoare. Compatibilitatea cu mediile gazoase trebuie confirmată în funcție de serie și materialul de etanșare.
Procese chimice și industriale
Pentru medii agresive, cu materiale și garnituri rezistente corespunzător – compatibilitatea materialelor o clarificăm cu plăcere la cerere.
Disponibilitate
Serii, variante și disponibilitate
Domeniul diametrelor nominale și al materialelor, treapta de presiune, precum și disponibilitatea diferă în funcție de serie și variantă. Datele obligatorii se găsesc pe pagina produsului, respectiv a variantei respective.
Execuții standard
Multe execuții standard din seriile CS, CM și CH sunt disponibile pe termen scurt – termenul de livrare actual este indicat pe pagina variantei respective.
Execuții speciale
Diametre nominale mari, materiale speciale sau garnituri diferite le clarificăm împreună cu dumneavoastră, la cerere.
Trepte de presiune și racorduri
Execuții PN și ANSI precum PN63/PN64, PN100, ANSI 150 sau ANSI 600 sunt disponibile în funcție de serie și variantă.
Suport pentru dimensionare
La cerere, verificăm forma constructivă, compatibilitatea materialului și treapta de presiune pe baza fișelor tehnice ale seriei potrivite.
Procedură
În trei pași către clapeta de reținere potrivită
De la datele conductei la seria concretă – structurat și transparent.
Colectarea datelor conductei
Notați diametrul nominal, clasa de presiune, mediul, temperatura și poziția de montaj – aceste date restrâng deja semnificativ construcțiile posibile.
Alegeți construcția și seria
Clapetă interflanșă, dublă sau cu flanșă, supapă axială sau cu scaun înclinat: selectați construcția în funcție de lungimea de montaj, comportamentul de închidere și diametrul nominal, apoi accesați seria corespunzătoare.
Verificați varianta și solicitați oferta
Verificați materialul, garnitura și racordul pe pagina variantei; pentru cerințe speciale, solicitați-ne direct dimensionarea.
Întrebări frecvente
Întrebări frecvente despre clapeta de sens
Răspunsuri despre funcționare, tipuri constructive și diferențierea față de alte armături.
Ce este o clapetă de sens?
O clapetă de sens este o armătură de conductă care previne automat refluxul mediului. Ea se deschide sub presiunea din amonte în direcția de curgere și se închide de îndată ce debitul scade sau se inversează. Astfel protejează pompele, compresoarele și componentele din aval de reflux și șocuri de presiune – fără comandă externă.
Care este diferența dintre clapeta de sens și ventilul de sens?
Ambele previn refluxul, dar diferă prin elementul de închidere: clapeta de sens se închide printr-un disc articulat (sau două semidiscuri), în timp ce ventilul de sens folosește un corp de închidere ghidat axial sau pe un scaun înclinat. Din acest motiv, clapetele au o construcție foarte scurtă și sunt folosite mai ales la diametre nominale mari, în timp ce ventilele se remarcă printr-o închidere lină și o rezistență hidraulică redusă la conducte de dimensiuni mici și medii.
Care este diferența dintre vana de izolare și clapeta de sens?
O vană de izolare este acționată în mod deliberat – manual sau prin actuator – și blochează conducta în ambele direcții. O clapetă de sens, în schimb, funcționează automat și exclusiv în funcție de direcția curgerii; nu este o armătură de izolare și nu înlocuiește funcția de izolare.
Cum funcționează o clapetă de sens?
Presiunea din amonte, în direcția curgerii, deschide clapeta automat, iar la scăderea sau inversarea debitului aceasta se închide și etanșează împotriva refluxului. Multe variante constructive funcționează cu arc de asistență, ceea ce accelerează închiderea și face clapeta mai independentă de poziția de montaj. Deoarece nu necesită comandă externă, funcția se păstrează și în caz de pană de curent.
Ce tipuri constructive de clapete de reținere există?
Cele mai întâlnite variante sunt clapeta tip wafer (montaj între flanșe), clapeta dublă (split-disc) și varianta cu flanșe; complementar se utilizează ventile de sens axiale și cu scaun înclinat. La STASTO, acestora le corespund seriile CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 și CM-6666 (tip wafer), CH019 și CH020 (clapetă dublă), CH010 și CH011 (cu flanșe), precum și seriile axiale 227, 228, 304/CH014-V, 316, VX23, 100000, 100001 și seriile cu scaun înclinat 1072, 4000 și CH117.
Ce diametru nominal și treaptă de presiune am nevoie?
Diametrul nominal și treapta de presiune se stabilesc în funcție de conducta în care este montată clapeta, de exemplu DN50, DN100 sau DN150 într-o execuție PN sau ANSI. STASTO oferă variante PN și ANSI precum PN63/PN64, PN100, ANSI 150 și ANSI 600; diametrele nominale și treptele de presiune disponibile concret depind de serie și variantă și sunt indicate pe pagina produsului.
Ce clapetă de reținere se potrivește conductelor din inox?
Pentru conducte din inox, alegeți o execuție a cărei carcasă și material de etanșare corespund mediului și calității conductei. Variantele de materiale disponibile diferă în funcție de serie – pentru medii agresive sau calde, stabilim cu plăcere împreună cu dumneavoastră compatibilitatea materialelor.
Poate fi montată vertical o clapetă de reținere?
Da, cu condiția ca modelul constructiv ales să fie avizat pentru poziția de montaj prevăzută. Modelele cu arc, precum clapeta dublă de reținere sau supapele de reținere axiale, sunt mai puțin dependente de poziție decât clapetele care se închid exclusiv prin gravitație; poziția de montaj admisă se găsește în specificațiile seriei respective.
Recomandate suplimentar
Armături și accesorii conexe
Categorii complementare pentru protecția contra refluxului și siguranța conductelor.
Următorul pas
Alegeți clapeta de sens sau clarificați dimensionarea
Deschideți categoriile de tipuri constructive din magazin sau trimiteți-ne diametrul nominal, treapta de presiune și mediul de lucru – vă recomandăm seria potrivită.
