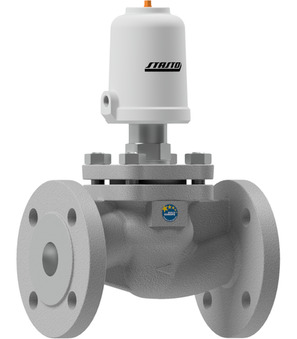

Supapă cu clapetă controlată de presiune SE23-15-ST51
Supapă cu clapetă controlată de presiune serie SE23-ST; NO; Locuințe otel inoxidabil AISI 316; sigiliu PTFE; sub-baza PN40; pentru medii gazoase și lichide; Închiderea împotriva fluxului mediatic; temperatura mediului -30...+170°C; DN 15mm; presiune de lucru 0...31bar; control presiune 5...10bar; Diametru propulsie 50mm
Introduceți numărul: 84818079
Țara de origine: Germania
Greutate: 3.9 kg
Număr articol scurt: SE2315ST51
Țara de origine: Germania
Greutate: 3.9 kg
Număr articol scurt: SE2315ST51
Druckgesteuertes Sitzventil Serie SE23-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige und flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; DN 15mm; Betriebsdruck 0...31bar; Steuerdruck 5...10bar; Durchmesser Antrieb 50mm
| <<Abmessung>> | |
|---|---|
| DN | 15 mm |
| sub-baza | PN40 |
| Diametru propulsie | 50 mm |
| <<Ausführung>> | |
| conducere | ATEX |
| <<Druck>> | |
| presiune de lucru | 0...31 bar |
| control presiune | 5...10 bar |
Fișe de date, instrucțiuni, fișiere 3D și certificate...
În limba ta
ZIPData Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE23-ST_RO.pdf
Descărcați
CAD / 3D
1CADSTEP_SE2315ST51.stp
Descărcați
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE23-ST_CS.pdf
Descărcați
Prohlášení o shodě
1Prohlášení o shodě_Sedlový ventil - tlakem ovládaný série SE23-ST_CS.pdf
Descărcați
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE23-ST_DA_DK.pdf
Descărcați
Datenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE23-ST_DE.pdf
Descărcați
Konformitätserklärungen
1Konformitätserklärung_Druckgesteuertes Sitzventil Serie SE23-ST_DE.pdf
Descărcați
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE23-ST_EL_GR.pdf
Descărcați
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE23-ST_EN.pdf
Descărcați
Declarations of Conformity
1Declaration of conformity_Pneumatically operated seat valve Series SE23-ST_EN.pdf
Descărcați
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE23-ST_ES.pdf
Descărcați
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE23-ST_FI.pdf
Descărcați
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE23-ST_FR.pdf
Descărcați
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE23-ST_HR.pdf
Descărcați
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE23-ST_HU.pdf
Descărcați
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_pneumatikusan vezérelt ülékes szelep sorozat SE23-ST_HU.pdf
Descărcați
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE23-ST_IT.pdf
Descărcați
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE23-ST_NB_NO.pdf
Descărcați
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE23-ST_NL.pdf
Descărcați
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE23-ST_PL.pdf
Descărcați
Deklaracje zgodności
1Deklaracja zgodności_zawór grzybkowy z napędem pneumatycznym Seria SE23-ST_PL.pdf
Descărcați
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE23-ST_SL.pdf
Descărcați
Izjave o skladnosti
1Izjava o skladnosti_Tlačno krmiljen sedežni ventil serija SE23-ST_SL.pdf
Descărcați
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE23-ST_SRLATIN.pdf
Descărcați
Declarations of Conformity
1Deklaracija o usklađenosti_pneumatski upravljani ventil sa sedištem serije SE23-ST_SRLATIN.pdf
Descărcați
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE23-ST_SV.pdf
Descărcați
Nu sunt disponibile piese de schimb pentru acest produs.
