SE02-20-RT1253-ABS31-BDA08024CS-C003-32-6

Preț.

1.249,45 €
Supapă cu clapetă controlată de presiune serie SE02-RT Store
  1. Produse
  2. armături
  3. Valve, valve fluture și valve cu poartă - automate
  4. Supape cu scaun - pneumatice
  5. Supapă cu clapetă controlată de presiune serie SE02-RT
  6. SE02-20-RT1253-ABS31-BDA08024CS-C003-32-6

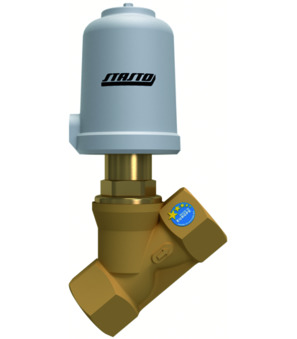

SE02-20-RT1253-ABS31-BDA08024CS-C003-32-6
Supapă cu clapetă controlată de presiune SE02-20-RT1253
Supapă cu clapetă controlată de presiune SE02-20-RT1253
1.164,87 €
1.164,87 €
SE02-20-RT1253-ABS31-BDA08024CS-C003-31-CV20-6
SE02-20-RT1253-ABS31-BDA08024CS-C003-31-CV20-6
1.258,93 €
1.258,93 €

SE02-20-RT1253-ABS31-BDA08024CS-C003-32-6

SE02-20-RT1253
Supapă cu clapetă controlată de presiune serie SE02-RT; NC; Locuințe bronz; sigiliu PTFE; filet mama; pentru medii lichide; Închiderea împotriva fluxului mediatic; temperatura mediului -30...+170°C; G 2"; DN 50mm; presiune de lucru 0-12,5bar; control presiune 3,1-10bar; Diametru propulsie 125mm
ABS31
Supapă de control montată serie ABS; Silențios; adecvat pentru Supape cu clapetă controlate de presiune serie SE, Supape de prindere serie PI03, serie PI04; Supapă solenoidală cu 3/2 căi (31A3AV20); Bobină standard BDA; latime conector 32mm; propulsie 80 mm/125 mm
BDA08024CS
Bobină solenoid tip BDA; Standard; latime conector 32mm; Tensiune 24VDC
C003-32-6
conector; latime conector 32mm; Standard; Tensiune 0...250VAC/DC

Introduceți numărul: 84818079
Țara de origine: Germania
Greutate: 6.78 kg
Număr articol scurt:SE0220RT1253ABS31BDA08024CSC003326
https://www.stasto.ro/web/image/product.template/203319/image_1920?unique=f6f3a07

SE02-20-RT1253
Druckgesteuertes Sitzventil Serie SE02-RT; NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-13bar; Steuerdruck 3,1-10bar; Durchmesser Antrieb 125mm
ABS31
Aufgebautes Steuerventil Serie ABS; Schalldämpfer; passend für druckgesteuerte Sitzventile Serie SE, Schlauchquetschventile Serie PI03, Serie PI04; 3/2-Wegemagnetventil (31A3AV20); Standardspule BDA; Steckerbreite 32mm; Antrieb 80 mm/125 mm
BDA08024CS
Magnetspule Typ BDA; Standard; Steckerbreite 32mm; Spannung 24VDC
C003-32-6
conector; latime conector 32mm; Standard; Tensiune 0...250VAC/DC

1.249,45 € 1249.4484101232965 EUR 1.249,45 €

Not Available For Sale

  • Filet exterior
  • filet mama
  • DN
  • lungime cablu
  • Diametru propulsie
  • latime conector
  • conducere
  • Tensiune
  • Tipul de tensiune
  • presiune de lucru
  • control presiune
  • bobina
  • propulsie
  • temperatura mediului
  • Autorizare

Această combinație nu există.

Disponibilitate:
Contactați-ne
<<Abmessung>>
filet mama G 2"
DN 50 mm
Diametru propulsie 125 mm
Types of construction
latime conector 32 mm
<<Ausführung>>
conducere Standard
Electrical figures
Tensiune 24VDC
Tipul de tensiune DC
<<Druck>>
presiune de lucru 0...12,5 bar
control presiune 3,1...10 bar
<<Eigenschaften>>
bobina BDA
propulsie 80 mm/125 mm
temperatura mediului -30...+170 °C
Autorizare CE
