Supape, supape fluture și supape de poartă - manual
| DN | lungime | sub-baza | presiune de lucru | Type |
|---|---|---|---|---|
| 200 mm | 600 mm | PN40 | 0...14 bar | GL120-200-W |
Supapă de închidere serie GL123
PN40; Locuințe 1.4408; Scaun, Con, Ax otel inoxidabil 1.4401; floretă Otel; Cutie de umplutură Grafit; Etanșare spate; Etanșare metalică; Arbore care nu se ridică; temperatura mediului -10..+400°C
Grundversion
| DN | lungime | sub-baza | presiune de lucru | Type | Sequence |
|---|---|---|---|---|---|
| 15 mm | 130 mm | PN40 | 0...40 bar | GL123-15-W | 27760000 |
| 20 mm | 150 mm | PN40 | 0...40 bar | GL123-20-W | 27760001 |
| 25 mm | 160 mm | PN40 | 0...40 bar | GL123-25-W | 27760002 |
| 32 mm | 180 mm | PN40 | 0...40 bar | GL123-32-W | 27760003 |
| 40 mm | 200 mm | PN40 | 0...40 bar | GL123-40-W | 27760004 |
| 50 mm | 230 mm | PN40 | 0...40 bar | GL123-50-W | 27760005 |
| 65 mm | 290 mm | PN40 | 0...40 bar | GL123-65-W | 27760006 |
| 80 mm | 310 mm | PN40 | 0...40 bar | GL123-80-W | 27760007 |
| 100 mm | 350 mm | PN40 | 0...40 bar | GL123-100-W | 27760008 |
| 125 mm | 400 mm | PN40 | 0...30 bar | GL123-125-W | 27760009 |
| 150 mm | 480 mm | PN40 | 0...21 bar | GL123-150-W | 27760010 |
| 200 mm | 600 mm | PN40 | 0...14 bar | GL123-200-W | 27760011 |
| 200 mm | 600 mm | PN40 | 0...14 bar | GL123-250-W | 27760012 |

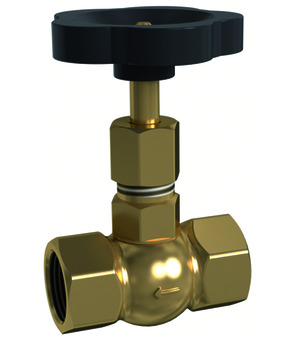

Supapă de închidere serie 213
corp alamă; Formă dreaptă; floretă plastic; Con interior pentru duze de furtun cu mamelon sferic; temperatura mediului -10...+90°C; presiune de lucru 0...40bar
Supapă de închidere serie 211
corp alamă; Design de colț; floretă plastic; Con interior pentru duze de furtun cu mamelon sferic; temperatura mediului -10...+90°C; presiune de lucru 0...40bar
| filet mama | DN | lungime | presiune de lucru | Material volan | Type |
|---|---|---|---|---|---|
| G 1/4" | 5 mm | 50 mm | 0...100 bar | poliamidă | 110MS-1/4" |
