Supapă fluture cu actuator rotativ pneumatic serie BULI-D, BULB-D Store
  1. Produse
  2. armături
  3. Valve, valve fluture și valve cu poartă - automate
  4. Alt sortiment - A05
  5. Supapă fluture cu actuator rotativ pneumatic serie BULI-D, BULB-D
  6. BULB-250-DSV-D32-ABS54-C001-03-C002-31-LT-2-01-EB0X02

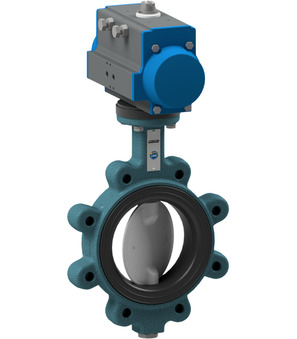

Clapetă fluture cu actuator rotativ pneumatic BULB-250-DSC-D32-ABS54-C001-03-C002-31-LT-2-01-EB0X02 (Copie)

Clapetă fluture cu actuator rotativ pneumatic BULB-250-DSC-D32-ABS54-C001-03-C002-31-LT-2-01-EB0X02 (Copie)

BULB-250-DSV-D32
Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULI-D, BULB-D; izvedba s prirobnico; dolžina v skladu z EN558−1R20; Ohišje EN-GJS-400-15 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+200°C; območje tlaka 0...6bar; DN 250mm; Vgradna dolžina 68mm; prirobnica PN10; Pogon PAD115
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LT-2-01
vtičnica; z vgrajeno LED-rumeno in TVS; širina vtiča 22mm; s priključkom M12; napetost 24VAC/DC
EB0X02
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 100mA/24VDC; Tip stikala Crouzet 831618; Kontaktni material zlata litina; Material ohišja umetna masa

Introduceți numărul: 84818085
Țara de origine: Italia
Număr articol scurt: BULB250DSVD32ABS54C00103C00231LT201EB0X02
https://www.stasto.ro/web/image/product.template/225389/image_1920?unique=f28e713

BULB-250-DSV-D32
Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULI-D, BULB-D; izvedba s prirobnico; dolžina v skladu z EN558−1R20; Ohišje EN-GJS-400-15 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+200°C; območje tlaka 0...6bar; DN 250mm; Vgradna dolžina 68mm; prirobnica PN10; Pogon PAD115
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LT-2-01
vtičnica; z vgrajeno LED-rumeno in TVS; širina vtiča 22mm; s priključkom M12; napetost 24VAC/DC
EB0X02
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 100mA/24VDC; Tip stikala Crouzet 831618; Kontaktni material zlata litina; Material ohišja umetna masa

12.828,00 lei 12828.0 RON 12.828,00 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • sub-baza
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • material contact
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
Interfața de atașare VDI/VDE 3845 80x30x20
Interfața de atașare 2 VDI/VDE 3845 80x30x30
Interfața supapei Namur 1/4"
DN 250 mm
lungime 68 mm
sub-baza PN10
Types of construction
latime conector 22
tip Crouzet 831618
Electrical figures
Tensiune 24VDC / 48V/50-60Hz
caracteristica 100mA/24VDC
<<Materialien>>
material contact aliaj de aur
Material carcasă plastic
<<Eigenschaften>>
bobina C001
propulsie PAD115
propulsie 2 PAS

Fișe de date, instrucțiuni, fișiere 3D și certificate...

În limba ta
ZIP
Data Sheets
2
Fișă de date_Bobină solenoid tip C001_RO.pdf
C001-03
Descărcați
Fișă de date_Cutie de sfârșit de cursă montată_RO.pdf
EB0X02
Descărcați
CAD / 3D
3
.stp
C001-03
Descărcați
CADSTEP_ABS54.stp
ABS54
Descărcați
CADSTEP_EB0X02.stp
EB0X02
Descărcați

ZIP
Datové listy
3
Datový list_Box mikrospínačů, namontovaný_CS.pdf
EB0X02
Descărcați
Datový list_Pilotventil, namontovaný ABS54_CS.pdf
ABS54
Descărcați
Datový list_magnetická cívka typ C001_CS.pdf
C001-03
Descărcați
Prohlášení o shodě
4
Prohlášení o shodě_Box mikrospínačů, namontovaný_CS.pdf
EB0X02
Descărcați
Prohlášení o shodě_Pilotventil, namontovaný ABS54_CS.pdf
ABS54
Descărcați
Prohlášení o shodě_magnetická cívka typ C001_CS.pdf
C001-03
Descărcați
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BULI-D, BULB-D_CS.pdf
Descărcați

ZIP
Data Sheets
2
Datablad_Magnetspole Type C001_DA_DK.pdf
C001-03
Descărcați
Datablad_Monteret endestopkontaktenhed_DA_DK.pdf
EB0X02
Descărcați

ZIP
Datenblätter
3
Datenblatt_Aufgebaute Endschalterbox_DE.pdf
EB0X02
Descărcați
Datenblatt_Aufgebautes Steuerventil ABS54_DE.pdf
ABS54
Descărcați
Datenblatt_Magnetspule Typ C001_DE.pdf
C001-03
Descărcați
Konformitätserklärungen
4
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BULI-D, BULB-D_DE.pdf
Descărcați
Konformitätserklärung_Aufgebaute Endschalterbox_DE.pdf
EB0X02
Descărcați
Konformitätserklärung_Aufgebautes Steuerventil ABS54_DE.pdf
ABS54
Descărcați
Konformitätserklärung_Magnetspule Typ C001_DE.pdf
C001-03
Descărcați

ZIP
Data Sheets
2
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος C001_EL_GR.pdf
C001-03
Descărcați
Δελτίο δεδομένων_Συναρμολογημένο κιβώτιο τερματικών διακοπτών_EL_GR.pdf
EB0X02
Descărcați

ZIP
Data Sheets
3
Data sheet_Coil Type C001_EN.pdf
C001-03
Descărcați
Data sheet_Mounted limit switch box_EN.pdf
EB0X02
Descărcați
Data sheet_Mounted pilot valve ABS54_EN.pdf
ABS54
Descărcați
Declarations of Conformity
4
Declaration of conformity_Butterfly valve with pneumatic actuator Series BULI-D, BULB-D_EN.pdf
Descărcați
Declaration of conformity_Coil Type C001_EN.pdf
C001-03
Descărcați
Declaration of conformity_Mounted limit switch box_EN.pdf
EB0X02
Descărcați
Declaration of conformity_Mounted pilot valve ABS54_EN.pdf
ABS54
Descărcați

ZIP
Data Sheets
2
Ficha técnica_Bobina magnética Tipo C001_ES.pdf
C001-03
Descărcați
Ficha técnica_Caja de finales de carrera montada_ES.pdf
EB0X02
Descărcați

ZIP
Data Sheets
2
Tietolehti_Asennettu rajakytkinrasia_FI.pdf
EB0X02
Descărcați
Tietolehti_Magneettikela Tyyppi C001_FI.pdf
C001-03
Descărcați

ZIP
Data Sheets
2
Fiche technique_Bobine électromagnétique Type C001_FR.pdf
C001-03
Descărcați
Fiche technique_Boîtier de fins de course monté sur actionneur_FR.pdf
EB0X02
Descărcați

ZIP
Data Sheets
2
Podatkovni list_Magnetska zavojnica Tip C001_HR.pdf
C001-03
Descărcați
Podatkovni list_Montažna krajnja sklopka kutija_HR.pdf
EB0X02
Descărcați

ZIP
Adatlapok
3
Adatlap_mágnestekercs típus C001_HU.pdf
C001-03
Descărcați
Adatlap_szerelt vezérlőszelep ABS54_HU.pdf
ABS54
Descărcați
Adatlap_szerelt végálláskapcsoló doboz_HU.pdf
EB0X02
Descărcați
Megfelelőségi nyilatkozatok
4
Megfelelőségi nyilatkozat_mágnestekercs típus C001_HU.pdf
C001-03
Descărcați
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULI-D, BULB-D_HU.pdf
Descărcați
Megfelelőségi nyilatkozat_szerelt vezérlőszelep ABS54_HU.pdf
ABS54
Descărcați
Megfelelőségi nyilatkozat_szerelt végálláskapcsoló doboz_HU.pdf
EB0X02
Descărcați

ZIP
Data Sheets
2
Scheda tecnica_Bobina magnetica Tipo C001_IT.pdf
C001-03
Descărcați
Scheda tecnica_Scatola di finecorsa montata_IT.pdf
EB0X02
Descărcați

ZIP
Data Sheets
2
Datablad_Magnetspole Type C001_NB_NO.pdf
C001-03
Descărcați
Datablad_Montert endebryterboks_NB_NO.pdf
EB0X02
Descărcați

ZIP
Data Sheets
2
Datasheet_Magneetspoel Type C001_NL.pdf
C001-03
Descărcați
Datasheet_Opgebouwde eindschakelaarbox_NL.pdf
EB0X02
Descărcați

ZIP
Karty katalogowe
3
Arkusz danych_cewka elektromagnetyczna typ C001_PL.pdf
C001-03
Descărcați
Arkusz danych_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X02
Descărcați
Arkusz danych_zamontowany zawór sterujący ABS54_PL.pdf
ABS54
Descărcați
Deklaracje zgodności
4
Deklaracja zgodności_cewka elektromagnetyczna typ C001_PL.pdf
C001-03
Descărcați
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BULI-D, BULB-D_PL.pdf
Descărcați
Deklaracja zgodności_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X02
Descărcați
Deklaracja zgodności_zamontowany zawór sterujący ABS54_PL.pdf
ABS54
Descărcați

ZIP
Podatkovni listi
3
Podatkovni list_Magnetna tuljava Tip C001_SL.pdf
C001-03
Descărcați
Podatkovni list_Montažna škatla z mejnimi stikali_SL.pdf
EB0X02
Descărcați
Podatkovni list_Montažni krmilni ventil ABS54_SL.pdf
ABS54
Descărcați
Izjave o skladnosti
4
Izjava o skladnosti_Magnetna tuljava Tip C001_SL.pdf
C001-03
Descărcați
Izjava o skladnosti_Montažna škatla z mejnimi stikali_SL.pdf
EB0X02
Descărcați
Izjava o skladnosti_Montažni krmilni ventil ABS54_SL.pdf
ABS54
Descărcați
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULI-D, BULB-D_SL.pdf
Descărcați

ZIP
Data Sheets
3
Tehnički list_montiran kontrolni ventil ABS54_SRLATIN.pdf
ABS54
Descărcați
Tehnički list_montirana razvodna kutija_SRLATIN.pdf
EB0X02
Descărcați
Tehnički list_namotaj tip C001_SRLATIN.pdf
C001-03
Descărcați
Declarations of Conformity
4
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BULI-D, BULB-D_SRLATIN.pdf
Descărcați
Deklaracija o usklađenosti_montiran kontrolni ventil ABS54_SRLATIN.pdf
ABS54
Descărcați
Deklaracija o usklađenosti_montirana razvodna kutija_SRLATIN.pdf
EB0X02
Descărcați
Deklaracija o usklađenosti_namotaj tip C001_SRLATIN.pdf
C001-03
Descărcați

ZIP
Data Sheets
2
Datablad_Magnetspole Typ C001_SV.pdf
C001-03
Descărcați
Datablad_Monterad ändlägesbrytarlåda_SV.pdf
EB0X02
Descărcați
Supapă fluture cu actuator rotativ pneumatic BULB-250-DSV-D32
BULB-250-DSV-D32 x 1.0
Supapă fluture cu actuator rotativ pneumatic BULB-250-DSV-D32
Absperrklappe mit Druckluftdrehantrieb Serie BULI-D, BULB-D; Abflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse EN-GJS-400-15 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 250mm; Einbaulänge 68mm; Flansch PN10; Antrieb PAD115
Adaugă în coș
Supapă de control montată ABS54
ABS54 x 1.0
Supapă de control montată ABS54
Supapă de control montată serie ABS; controlul vitezei; adecvat pentru robinet fluture cu actionare pneumatica; Bobină standard C001; latime conector 22mm; Electrovalvă NAMUR cu 5/2 căi (NM52W1S-PR); propulsie PAD/PAS052-270
Adaugă în coș
EB0X02
EB0X02 x 1.0
EB0X02
Cutie de sfârșit de cursă montată; IP65; 2 Microswitch; adecvat pentru actuatoare PAD/PAS052-270; caracteristica 100mA/24VDC; tip Crouzet 831618; material contact aliaj de aur; Material carcasă plastic
