Supapă fluture cu actuator rotativ pneumatic serie BULI-D, BULB-D Store
  1. Produse
  2. armături
  3. Valve, valve fluture și valve cu poartă - automate
  4. Alt sortiment - A05
  5. Supapă fluture cu actuator rotativ pneumatic serie BULI-D, BULB-D
  6. BULB-250-DSC-D32-ABS54-C001-03-C002-31-LT-2-01-EB0X02

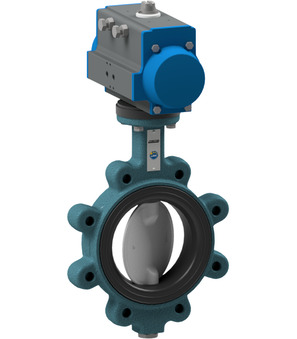

BULB-250-DSC-D32-ABS54-C001-03-C002-31-LT-2-01-EB0X02

BULB-250-DSC-D32-ABS54-C001-03-C002-31-LT-2-01-EB0X02

BULB-250-DSC-D32
Supapă fluture cu actuator rotativ pneumatic serie BULI-D, BULB-D; Versiune cu flanșă; lungime în conformitate cu EN558−1R20; pentru medii abrazive (de exemplu, nisip, ciment, etc.); Locuințe RO-GJS-400-15 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă Carboxi NBR; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -10...+100°C; presiune de lucru 0...6bar; DN 250mm; Lungimea de instalare 68mm; sub-baza PN10; propulsie PAD115
ABS54
Supapă de control montată serie ABS; controlul vitezei; adecvat pentru robinet fluture cu actionare pneumatica; Bobină standard C001; latime conector 22mm; Electrovalvă NAMUR cu 5/2 căi (NM52W1S-PR); propulsie PAD/PAS052-270
C001-03
Bobină solenoid tip C001; latime conector 22mm; Tensiune 24VDC / 48V/50-60Hz
C002-31-LT-2-01
conector; cu LED galben integrat și TVS; latime conector 22mm; cu conexiune M12; Tensiune 24VAC/DC
EB0X02
Cutie de sfârșit de cursă montată; IP65; 2 Microswitch; adecvat pentru actuatoare PAD/PAS052-270; caracteristica 100mA/24VDC; tip Crouzet 831618; material contact aliaj de aur; Material carcasă plastic

Introduceți numărul: 84818085
Țara de origine: Italia
Greutate: 44.408 kg
Număr articol scurt: BULB250DSCD32ABS54C00103C00231LT201EB0X02
https://www.stasto.ro/web/image/product.template/185073/image_1920?unique=f7ea1cc

BULB-250-DSC-D32
Absperrklappe mit Druckluftdrehantrieb Serie BULI-D, BULB-D; Abflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse EN-GJS-400-15 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 250mm; Einbaulänge 68mm; Flansch PN10; Antrieb PAD115
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-LT-2-01
Gerätesteckdose; mit eingebauter LED-gelb und TVS; Steckerbreite 22mm; mit Anschluss M12; Spannung 24VAC/DC
EB0X02
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 100mA/24VDC; Schaltertyp Crouzet 831618; Kontaktmaterial Goldlegierung; Gehäusematerial Kunststoff

10.251,90 lei 10251.9 RON 10.251,90 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • sub-baza
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • material contact
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
Interfața de atașare VDI/VDE 3845 80x30x20
Interfața de atașare 2 VDI/VDE 3845 80x30x30
Interfața supapei Namur 1/4"
DN 250 mm
lungime 68 mm
sub-baza PN10
Types of construction
latime conector 22
tip Crouzet 831618
Electrical figures
Tensiune 24VDC / 48V/50-60Hz
caracteristica 100mA/24VDC
<<Materialien>>
material contact aliaj de aur
Material carcasă plastic
<<Eigenschaften>>
bobina C001
propulsie PAD115
propulsie 2 PAS
