Racorduri de țeavă conform normelor

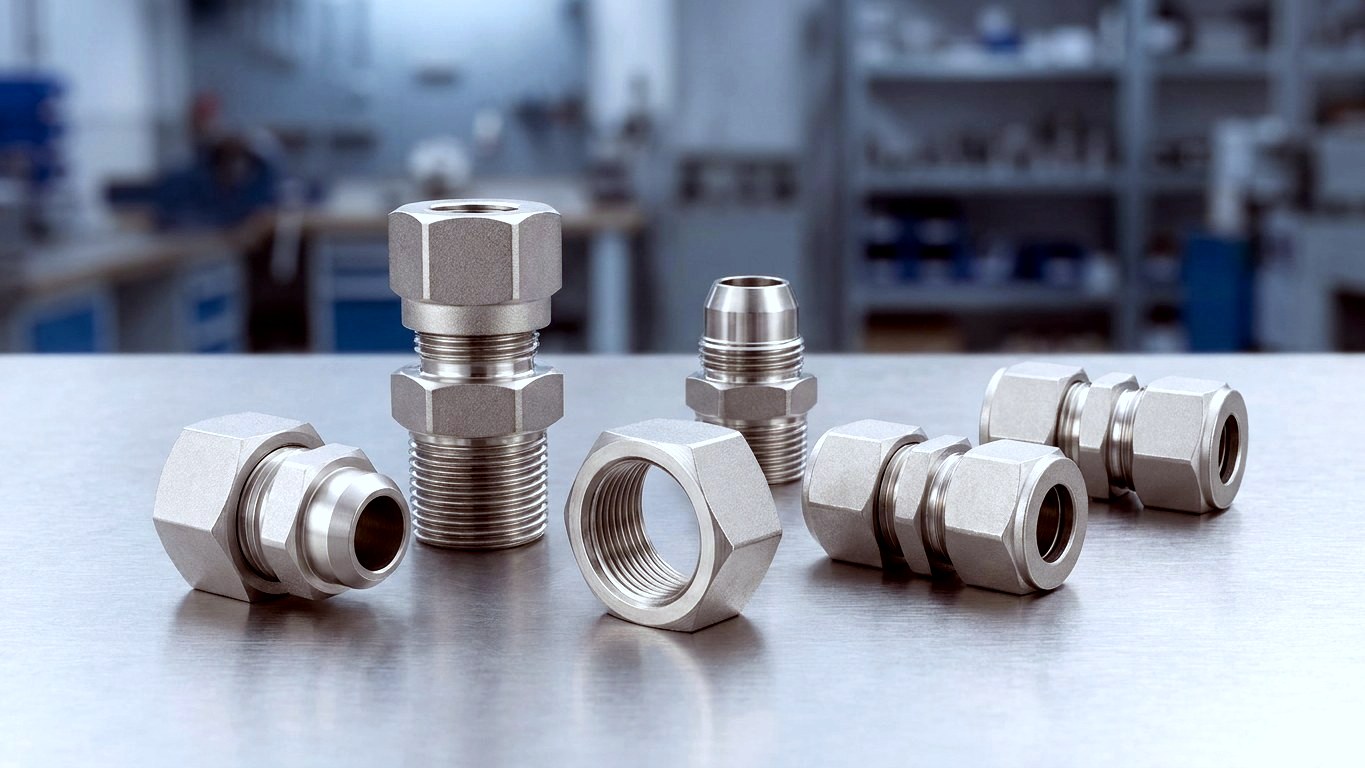

Racorduri cu inel tăietor etanșe sub presiune.
Racorduri cu inel tăietor la 24° conform normelor ISO 8434-1 / DIN 2353 – în oțel zincat, inox 1.4571 și alamă, rezistente la presiune înaltă și reutilizabile. Multe disponibile din stoc.
Inel tăietor 24° conform ISO 8434-1
De ce STASTO
Etanșeitatea nu este o chestiune de noroc.
Racordurile cu inel tăietor îmbină țevile prin formă și forță – când norma, materialul și construcția se potrivesc. La STASTO le găsiți pe toate trei dintr-o singură sursă.
Normă, nu compromis
Conform ISO 8434-1 / DIN 2353, cu con la 24° și tehnologie definită a inelului tăietor pentru etanșare reproductibilă.
Trei materiale, un singur furnizor
Oțel zincat, inox 1.4571 și alamă nichelată – combinabile după necesitate, dintr-o singură sursă.
Rezistent la presiune înaltă & reutilizabil
Îmbinare sigură la presiuni ridicate, demontabilă și remontabilă de mai multe ori.
Din stoc, nu din catalog
O mare parte din seriile și formele disponibile sunt pe stoc și livrabile rapid.
Noțiuni de bază
Cum să alegeți corect racordurile cu inel tăietor
Trei decizii duc la racordul potrivit: materialul în funcție de mediu, forma constructivă în funcție de traseul conductei și seria în funcție de presiune și diametrul exterior al țevii.
Prezentare generală a materialelor
- Oțel zincat
- Execuție standard robustă pentru hidraulică și construcții de mașini.
- Inox 1.4571
- Rezistent la coroziune pentru chimie, industria alimentară și medii agresive.

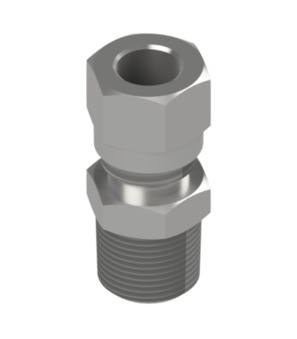

- Alamă nichilată
- Pentru aer comprimat și medii neutre cu rezistență bună la coroziune.
Forme constructive
- Racord drept
- Racord direct țeavă-țeavă sau țeavă-conector.
- Cot & T
- Schimbări de direcție și ramificații în trasarea conductelor.
- Cruce
- Distribuție în patru căi pentru instalații complexe de tubulatură.
- Înșurubare / Supraînșurubare
- Racordare la găuri filetate și racorduri de aparat.
Serii constructive & normă
- Seria L
- Serie ușoară pentru domenii de presiune medie.
- Seria S
- Serie grea pentru domenii de presiune ridicată.
- ISO 8434-1 / DIN 2353
- Baza normativă pentru racorduri cu inel tăietor la 24° și dimensiunile acestora.
- Premontaj
- Prestrângerea inelului tăietor înainte de montajul final pentru etanșare sigură.
Comparație materiale
Ce material pentru ce mediu?
Alegerea materialului determină rezistența și domeniul de utilizare. O privire de ansamblu pentru orientare.
| Oțel zincat | Inox 1.4571 | Alamă nichelată | |
|---|---|---|---|
| Utilizare tipică | Hidraulică, construcții de mașini | Chimie, industrie alimentară | Aer comprimat, medii neutre |
| Rezistență la coroziune | Standard | Foarte ridicată | Bună |
| Medii agresive | Limitată | Da | Limitată |
| Înaltă presiune | Da (seria S) | Da (seria S) | În funcție de variantă |
| Standard | ISO 8434-1 / DIN 2353 | ISO 8434-1 / DIN 2353 | Sistem inel tăietor |
Sortiment
Găsiți seria dvs.
De la sortimentul general până la materialul potrivit – alegeți direct categoria potrivită aplicației dvs.
Domenii de utilizare
Oriunde etanșeitatea contează.
Racordurile cu inel tăietor conectează conductele în siguranță – în numeroase industrii și pentru diverse medii.

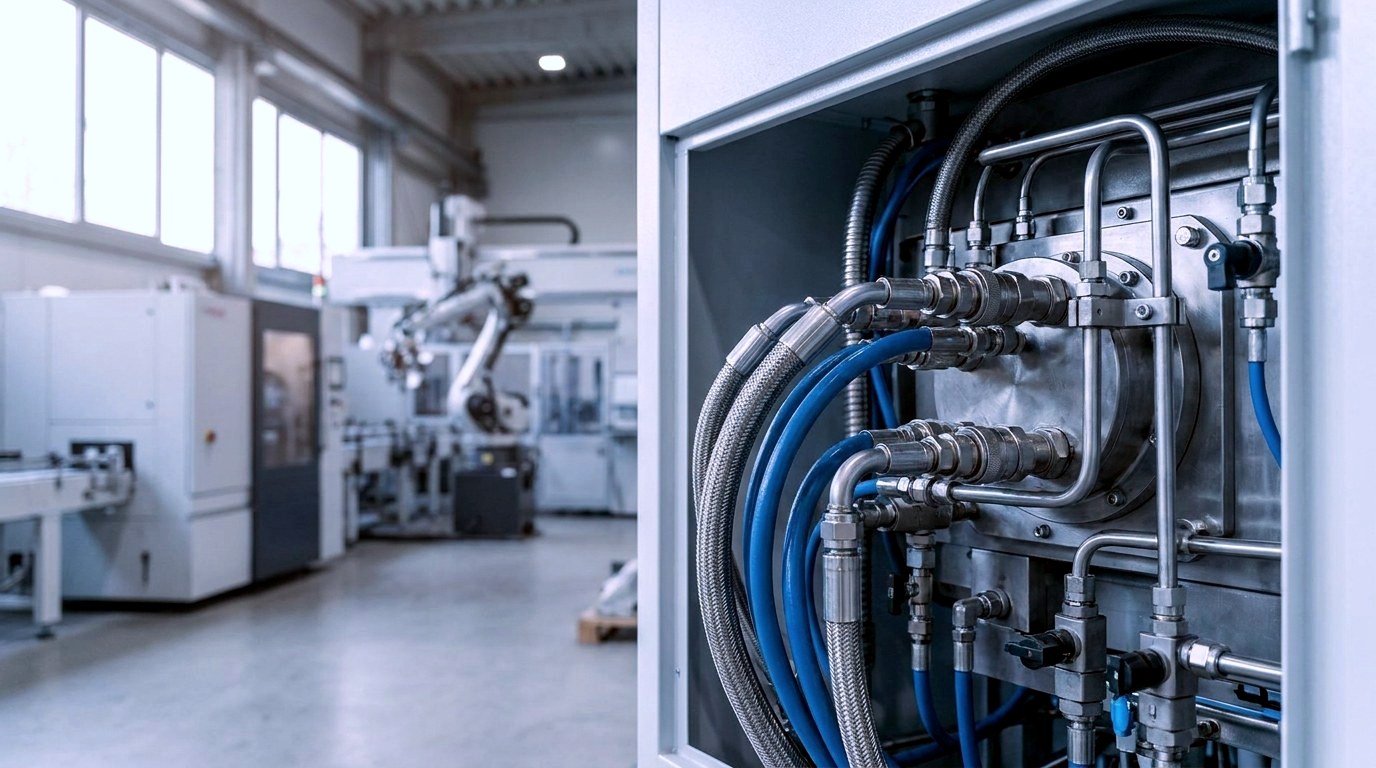

Construcții de mașini și instalații
Conectare sigură și durabilă a conductelor hidraulice și de process.

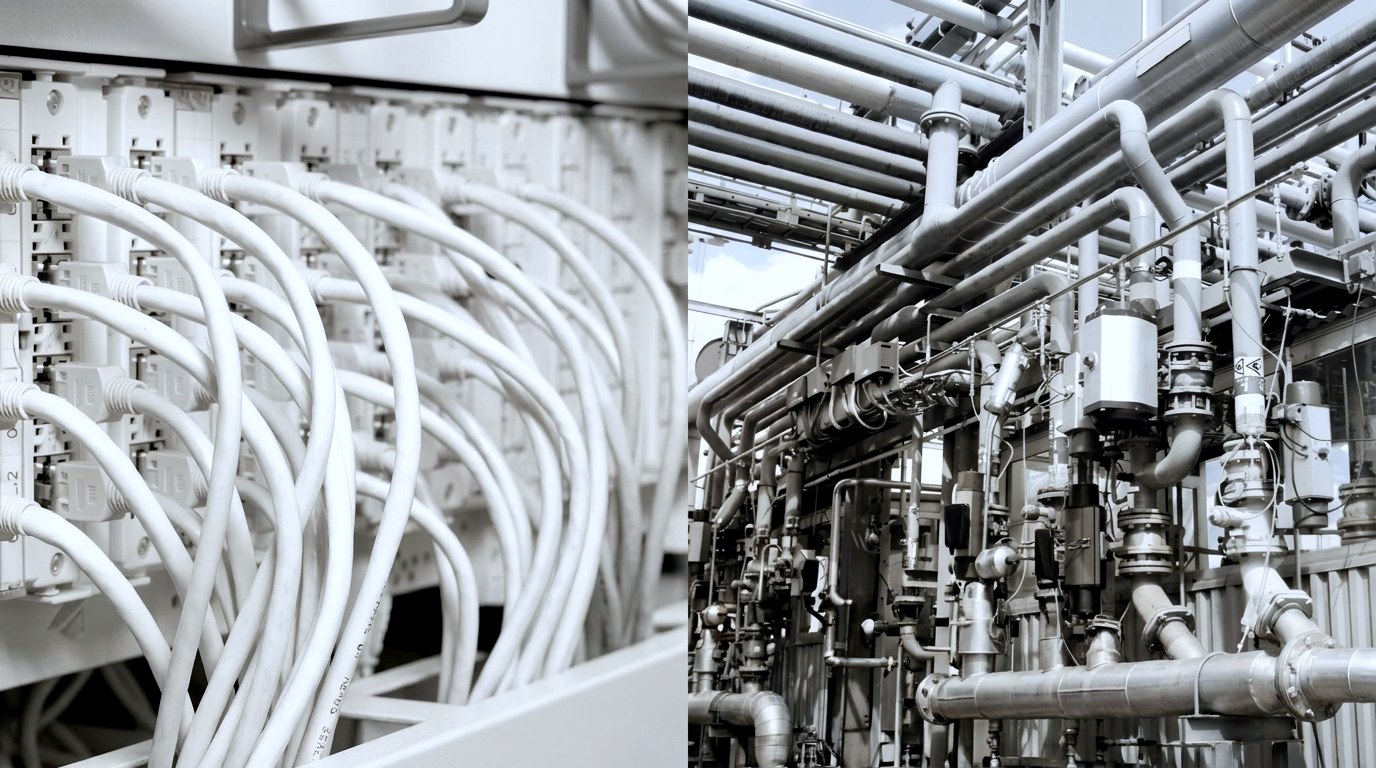

Inginerie de proces
Execuție etanșă a conductelor de dozare, măsurare și proces.

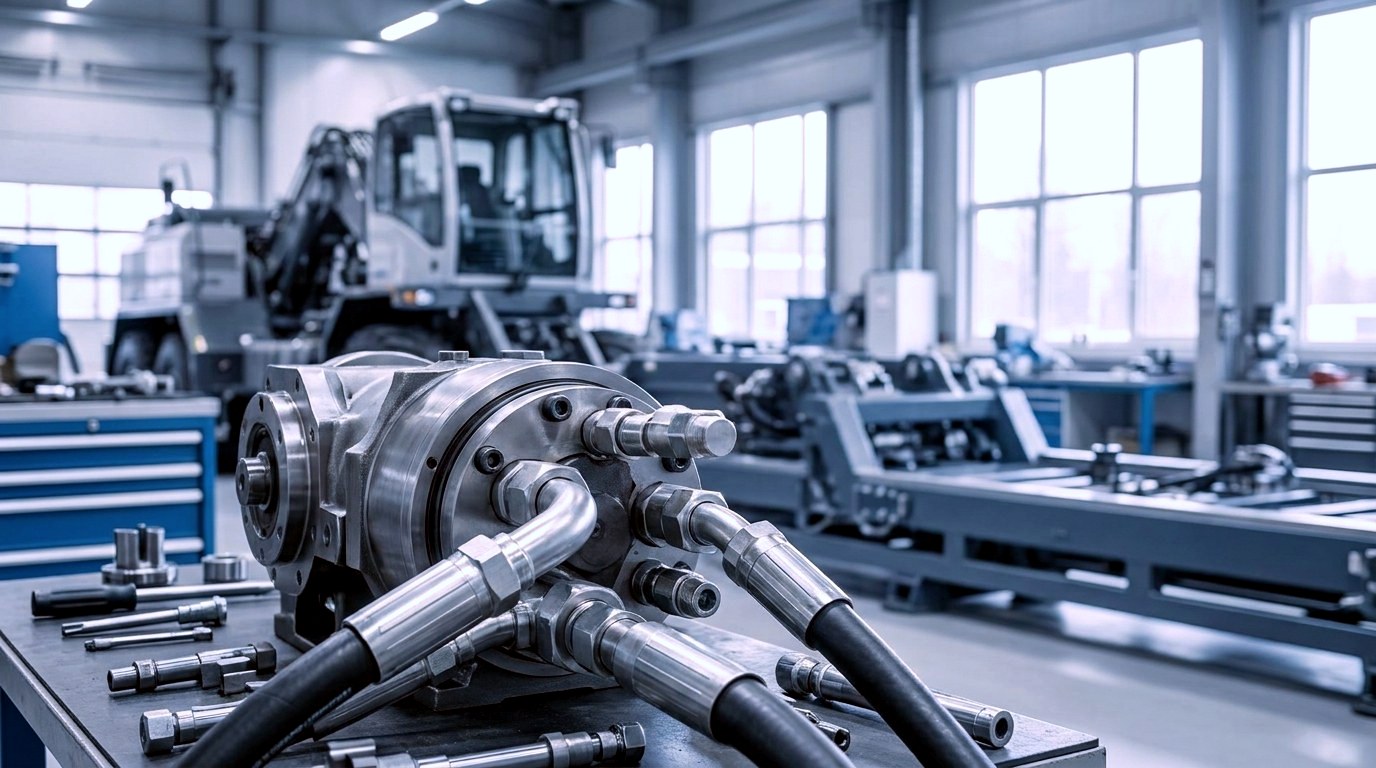

Hidraulică mobilă și auto
Conexiuni rezistente la presiuni înalte și vibrații.

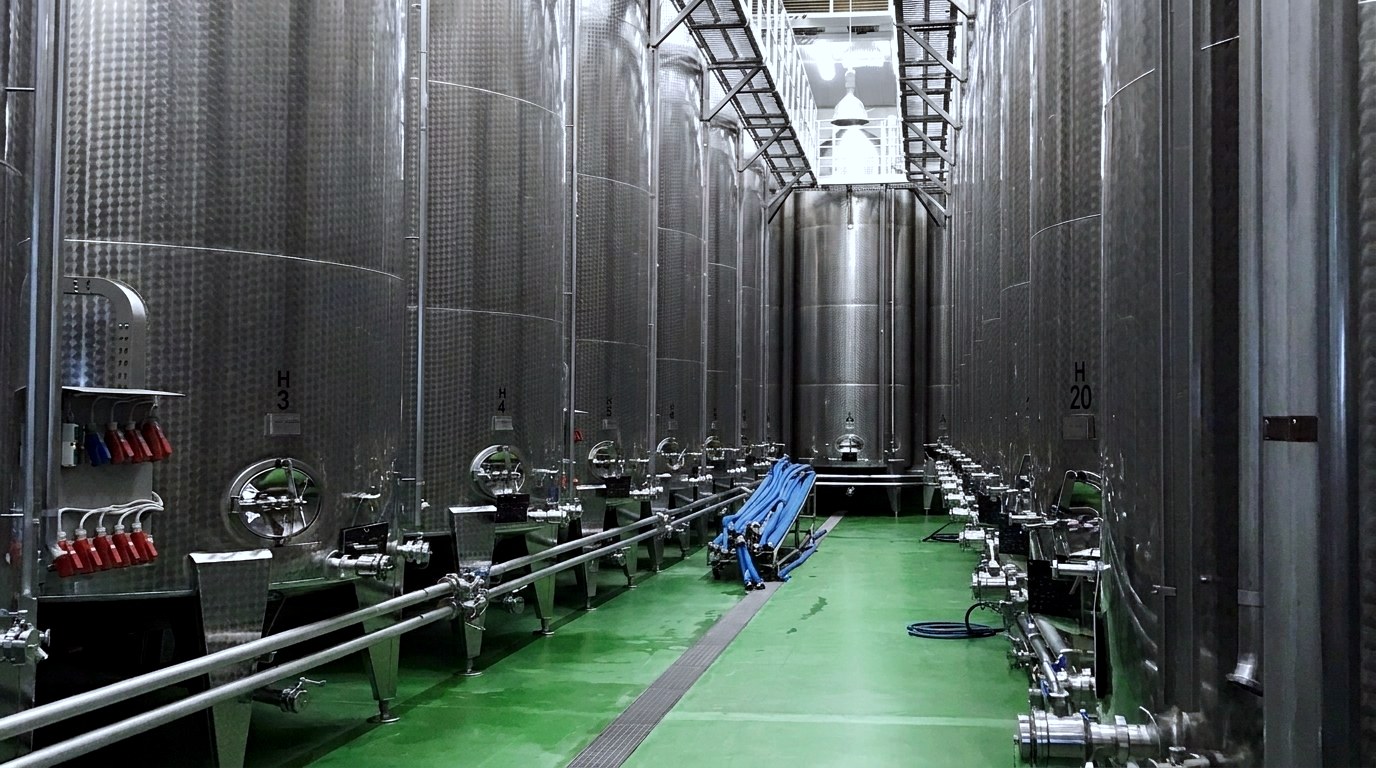

Alimentar & Igienă
Oțel inoxidabil 1.4571 pentru conducte igienice și rezistente la coroziune.

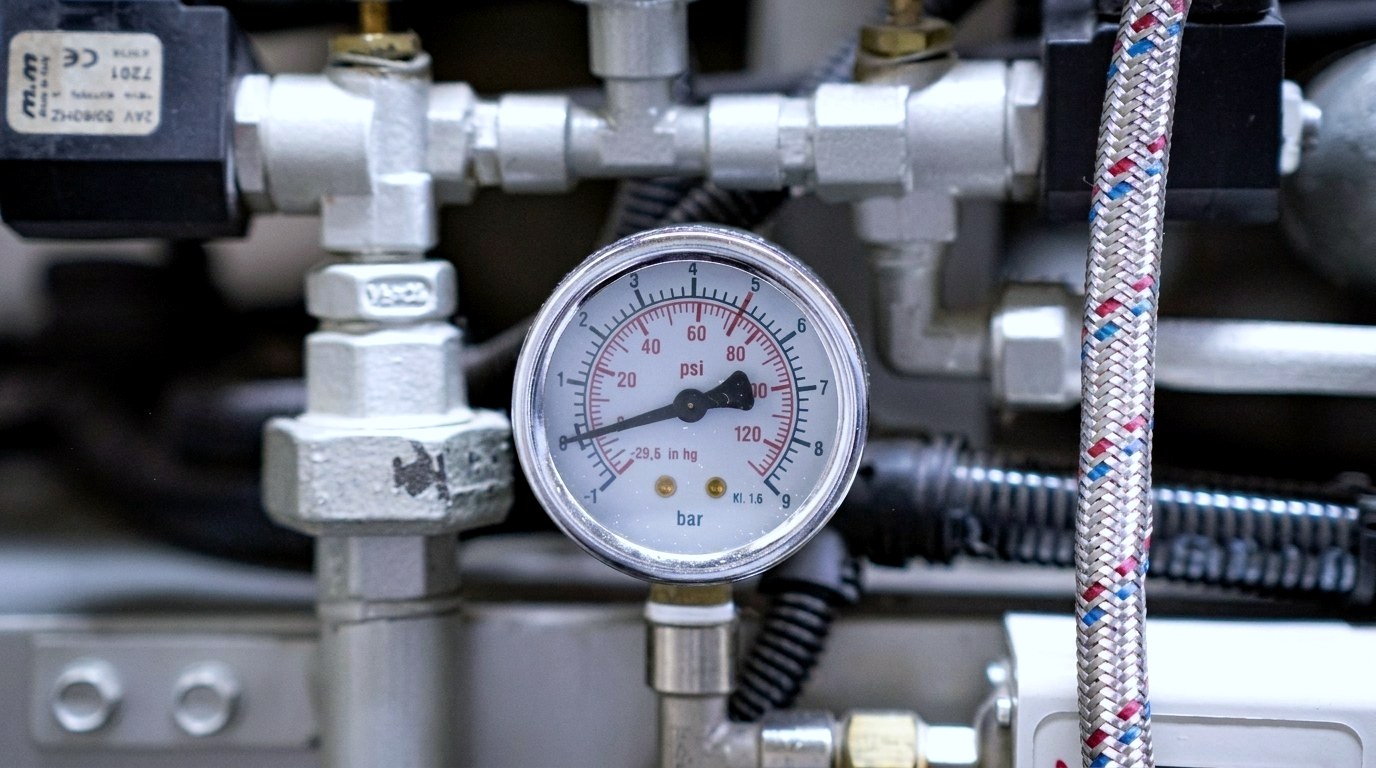

Instalații de aer comprimat
Conexiuni etanșe pentru linii de aer comprimat și comandă.

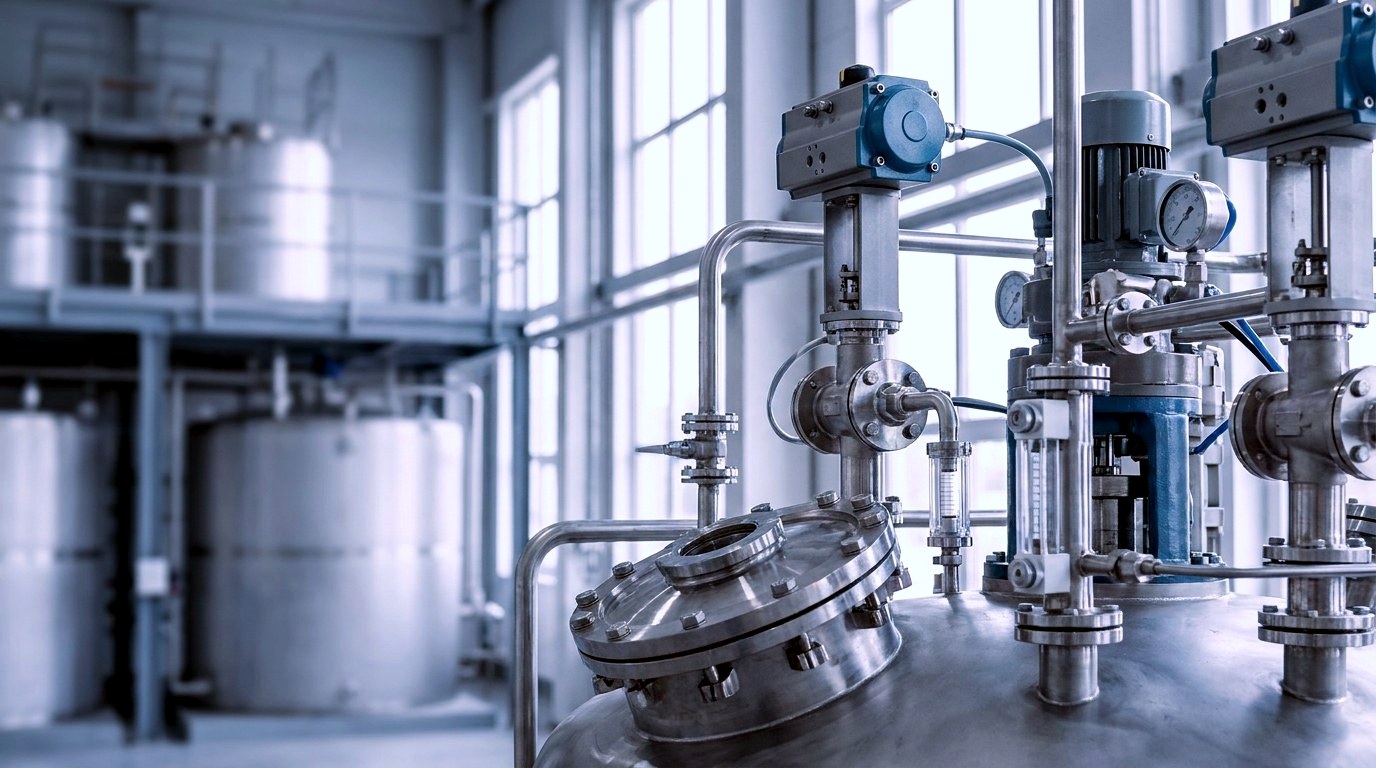

Chimie & Proces
Materiale rezistente pentru medii agresive.
Cum procedați
În trei pași către o conexiune etanșă.
De la cerință până la livrare – structurat, până la racordul cu inel tăietor potrivit.
Clarificați cerințele
Determinați mediul, presiunea, diametrul exterior al țevii/grosimea peretelui (seria L/S) și temperatura.
Alegeți materialul & forma
Stabiliți materialul – oțel, oțel inoxidabil sau alamă – și forma constructivă (drept, unghi, T, cruce, înșurubare, montare pe suprafață).
Livrare din stoc
Seriile din stoc – livrare rapidă; formele speciale – la cerere.
Întrebări frecvente
Aveți nevoie de o conexiune care ține?
Cele mai importante întrebări despre normă, material, serie și montaj pentru racordurile cu inel tăietor.
Ce înseamnă ISO 8434-1 / DIN 2353 și inel tăietor la 24°?
ISO 8434-1 (fostul DIN 2353) este standardul pentru racordurile cu inel tăietor la 24° și definește dimensiunile și principiul de funcționare. La strângere, inelul tăietor pătrunde în suprafața țevii și creează o îmbinare etanșă metalic, prin formă și forță, pe conul de 24°.
Ce material este potrivit pentru ce mediu?
Oțel zincat pentru hidraulică și construcții de mașini, inox 1.4571 pentru chimie, industria alimentară și medii agresive, alamă nichelată pentru aer comprimat și medii neutre. Decisive sunt mediul, solicitarea la coroziune și presiunea.
Seria L sau S – când se folosește care?
Seria L (seria ușoară) acoperă domenii de presiune medie, seria S (seria grea) este concepută pentru presiuni ridicate. Alegerea depinde de presiunea de lucru, diametrul exterior al țevii și grosimea peretelui.
Racordurile cu inel tăietor sunt reutilizabile?
Da, racordurile cu inel tăietor pot fi demontate și remontate de mai multe ori. După premontaj – tăierea inelului – îmbinarea se strânge definit la montajul final; desfacerea și restrângerea sunt posibile.
Care este diferența dintre racordurile cu inel tăietor, îmbinările prin presare și racordurile cu filet?
Racordul cu inel tăietor îmbină țevile printr-un inel care pătrunde în suprafață conform ISO 8434-1 și rezistă la presiuni înalte. Racordurile rapide push-in sunt conexiuni rapide prin împingere pentru pneumatică, racordurile cu șurub funcționează pe bază de con de etanșare sau garnitură.
Produse complementare
Sisteme de racorduri înrudite
Tehnici de îmbinare complementare și variante de materiale pentru proiectul dumneavoastră.
Alegeți acum
Gata pentru o conexiune care rămâne etanșă sub presiune?
Răsfoiți sortimentul sau solicitați consultanță pentru dimensionare – găsim racordul cu inel tăietor potrivit.
