Manometre în domeniul mbar

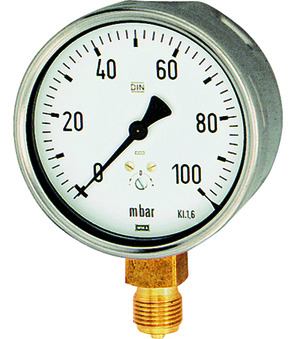

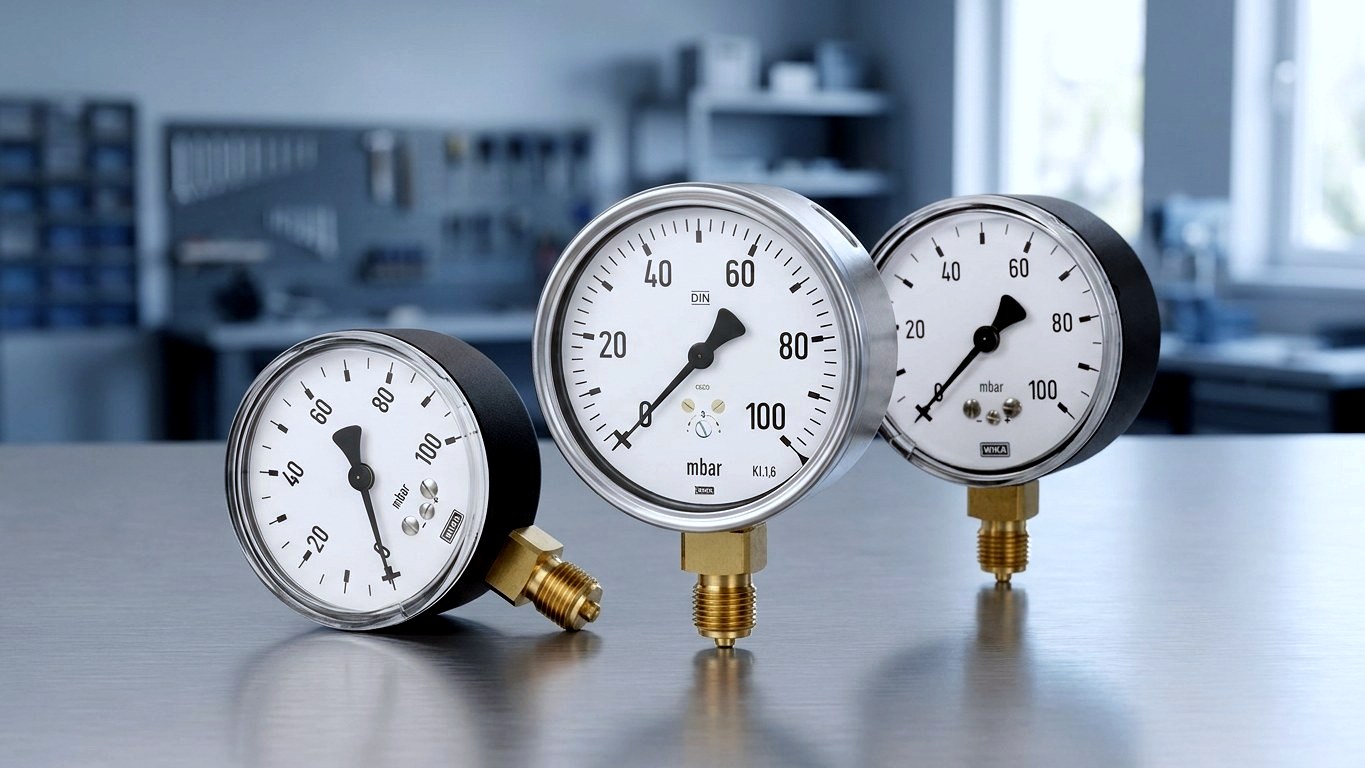

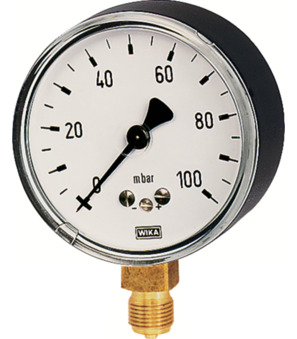

Manometre cu capsulă pentru presiuni mici în domeniul mbar
Când contează afișarea fiabilă a suprapresiunilor și depresiunilor foarte mici, principiul de măsurare cu capsulă este prima alegere. STASTO oferă manometre cu capsulă pentru domenii de măsurare în intervalul mbar – de la depresiune până în domeniul suprapresiunii reduse. Alegeți execuția potrivită în funcție de domeniul de măsurare, racord și aplicație și măsurați aerul și gazele neagresive cu precizie acolo unde manometrele cu tub Bourdon sunt prea puțin sensibile.
Ø 63 mm · Clasa 1,6 · domeniu mbar
Avantajele dvs.
De ce manometre cu capsulă de la STASTO
Elementul de măsurare cu capsulă este conceput constructiv pentru presiuni mici și oferă o citire clară în domeniul mbar, acolo unde manometrele cu tub Bourdon ating limitele lor.
Special pentru presiuni mici
Elementul cu capsulă se dilată vizibil chiar la presiuni mici și oferă o indicație clar lizibilă în domeniul mbar – acolo unde manometrele cu tub Bourdon sunt prea insensibile.
Spectru larg de domenii de măsurare
Seriile 5801 până la 5842 acoperă domenii de măsurare de la depresiune (ex. −160/0 mbar) prin domenii de precizie (0–40 mbar) până la 0–400 mbar – astfel găsiți domeniul potrivit pentru instalația dvs.
Precizie verificată
Manometrele cu capsulă listate sunt executate în clasa 1,6 (indicat per variantă, vezi fișa tehnică) – un nivel de precizie adecvat practic pentru aplicații de indicare în domeniul mbar.
Compact cu racord flexibil
Construcție standard cu diametru de 63 mm pentru spații de montaj reduse, racord 1/4″ inferior sau 1/4″ posterior (în funcție de tip). Anumite variante suportă o suprasarcină de 10 ori – verificați în funcție de variantă.
Ghid de selecție
Alegerea principiului de măsurare corect
În domeniul mbar, manometrul clasic cu tub Bourdon oferă deflexii de ac greu de interpretat. Elementul de măsurare cu capsulă face ca presiunile mici să fie ușor de citit. Astfel găsiți dispozitivul potrivit.
Comparație între principiile de măsurare
- Tub Bourdon
- Pentru presiuni medii și mari în domeniul bar; în domeniul mbar este prea insensibil pentru indicații relevante.
- Capsulă
- Capsula supusă presiunii se dilată semnificativ chiar la presiuni mici – ideală pentru gaze curate și aer în domeniul mbar.
- Membrană
- Mai robust mecanic față de medii vâscoase, contaminate sau agresive; potrivit și pentru presiuni mici.
Cum alegeți în patru pași
- 1. Stabiliți domeniul de măsurare
- Depresiune (ex. −160/0 mbar), domeniu fin (0–40 mbar) sau mai mare (până la 0–400 mbar)? Presiunea de lucru ar trebui să se situeze preferabil în treimea mijlocie a scalei.
- 2. Determinați poziția racordului
- 1/4″ radial (pe conductă) sau 1/4″ axial (montaj încastrat).
- 3. Verificați cerințele de suprasarcină
- Dacă sunt de așteptat vârfuri de presiune, se recomandă o variantă suprarezistentă (ex. Seria 5840 ff., rezistență la suprasarcină de 10 ori; în funcție de variantă).
- 4. Verificați mediul și condițiile de lucru
- Verificați materialele carcasei, elementului de măsurare și geamului indicator, precum și temperatura admisă a mediului/ambiantă conform fișei tehnice.
Selectarea tipului constructiv
Capsulă, tub Bourdon sau membrană?
Cele trei principii mecanice de măsurare acoperă domenii de presiune și medii diferite. Această prezentare generală ajută la delimitare.
| Capsulă manometrică | Tub Bourdon | Membrană plată | |
|---|---|---|---|
| Domeniu de presiune | Domeniu mbar (mic) | domeniu bar (mediu–ridicat) | presiuni mici |
| Medii tipice | Aer, gaze neagresive | Gaze și lichide | Medii vâscoase, contaminate sau agresive |
| Sensibilitate la presiuni mici | foarte ridicată | scăzută | ridicată |
| Serie STASTO (exemplu) | 5801–5842 | MA043-B (măsurare fină) | Execuție cu membrană plată |
Sortiment
Manometre cu capsulă și variante înrudite
De la sortimentul de bază pentru domeniul mbar până la principii de măsurare înrudite și accesorii – astfel găsiți manometrul potrivit.
Domenii de utilizare
Unde se utilizează manometrele cu capsulă elastică
Manometrele cu capsulă elastică sunt utilizate oriunde trebuie indicate în mod fiabil presiuni mici ale aerului și gazelor neagresive, nevâscoase.

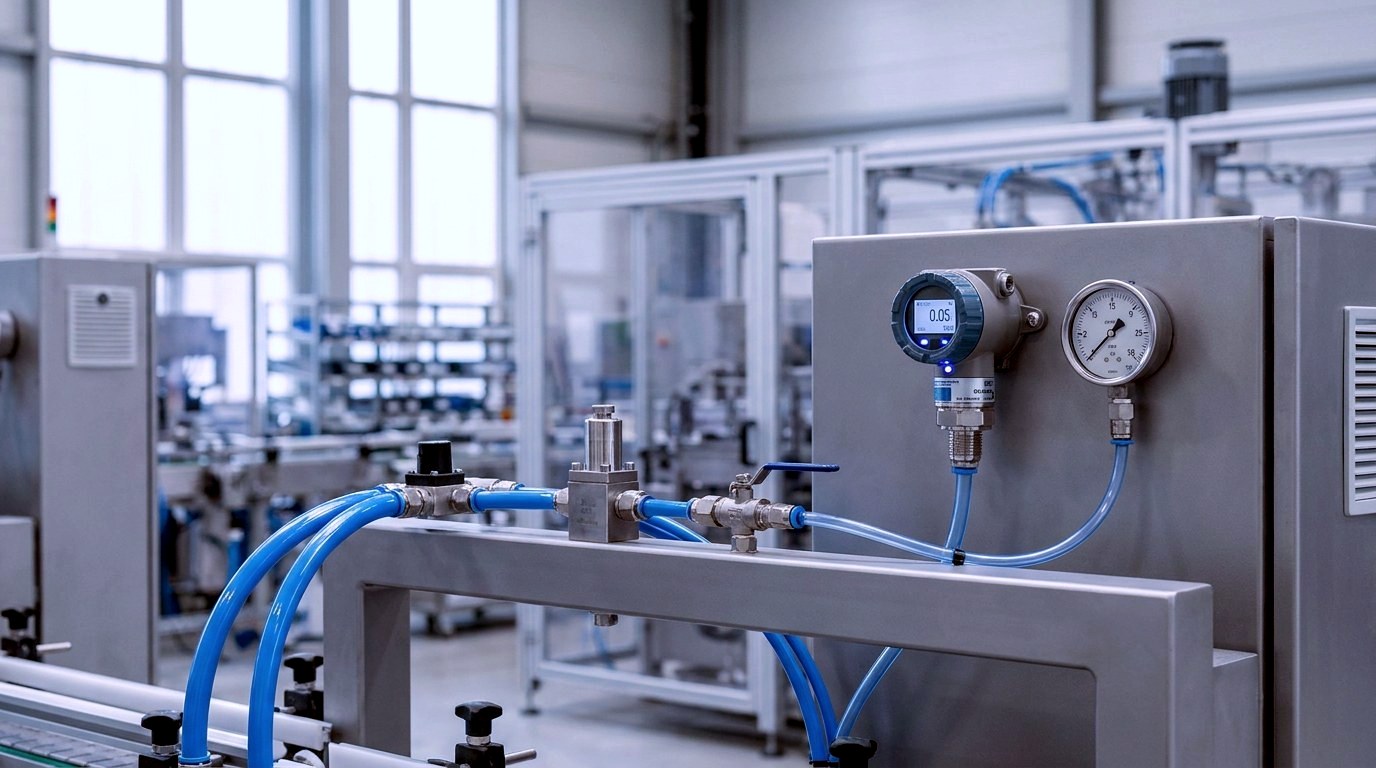

Pneumatică & instalații de aer comprimat
Măsurarea presiunilor de comandă și de proces reduse, complementar manometrelor cu tub Bourdon clasice și manometrelor digitale (ex. seria SCJ).

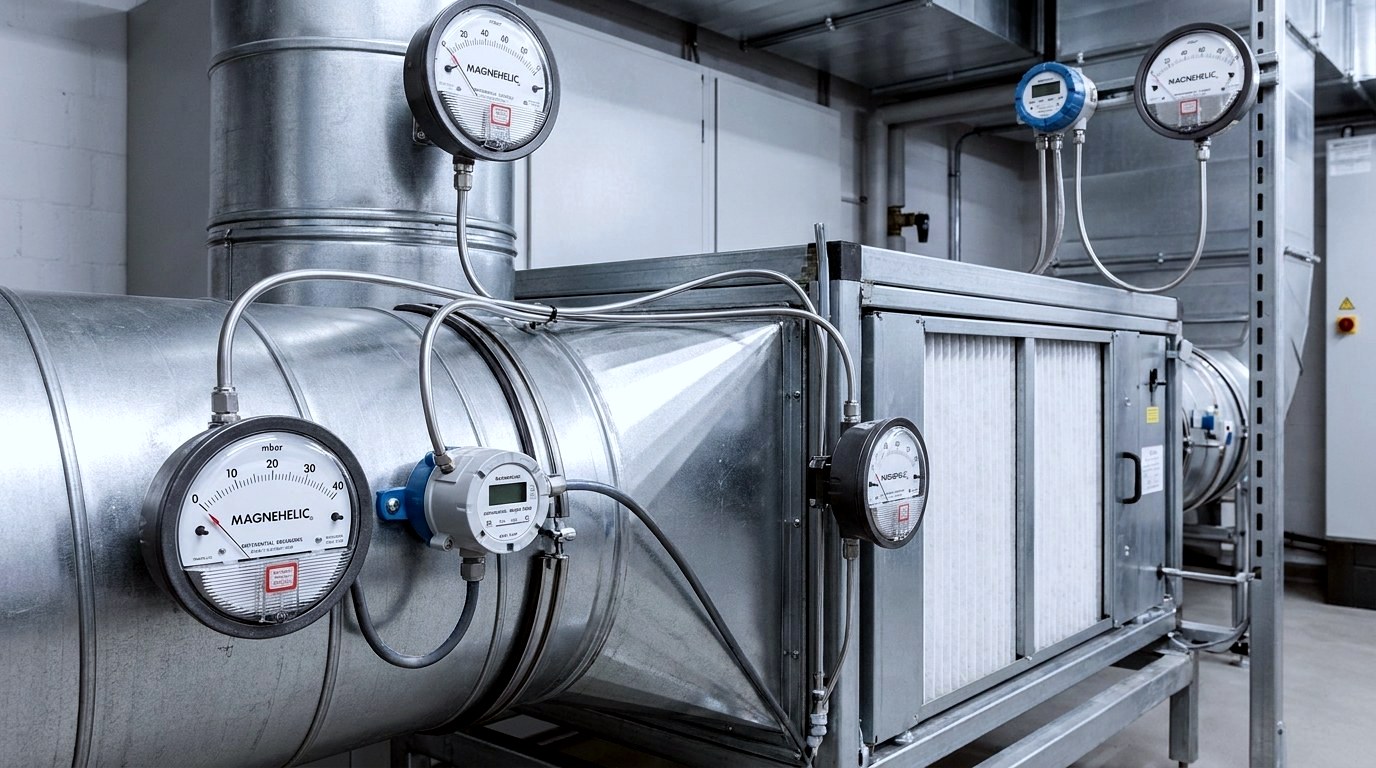

Ventilație și climatizare
Monitorizarea presiunilor de intrare și ieșire, precum și a presiunilor pe filtre și canale în domeniul mbar în instalații HVAC.

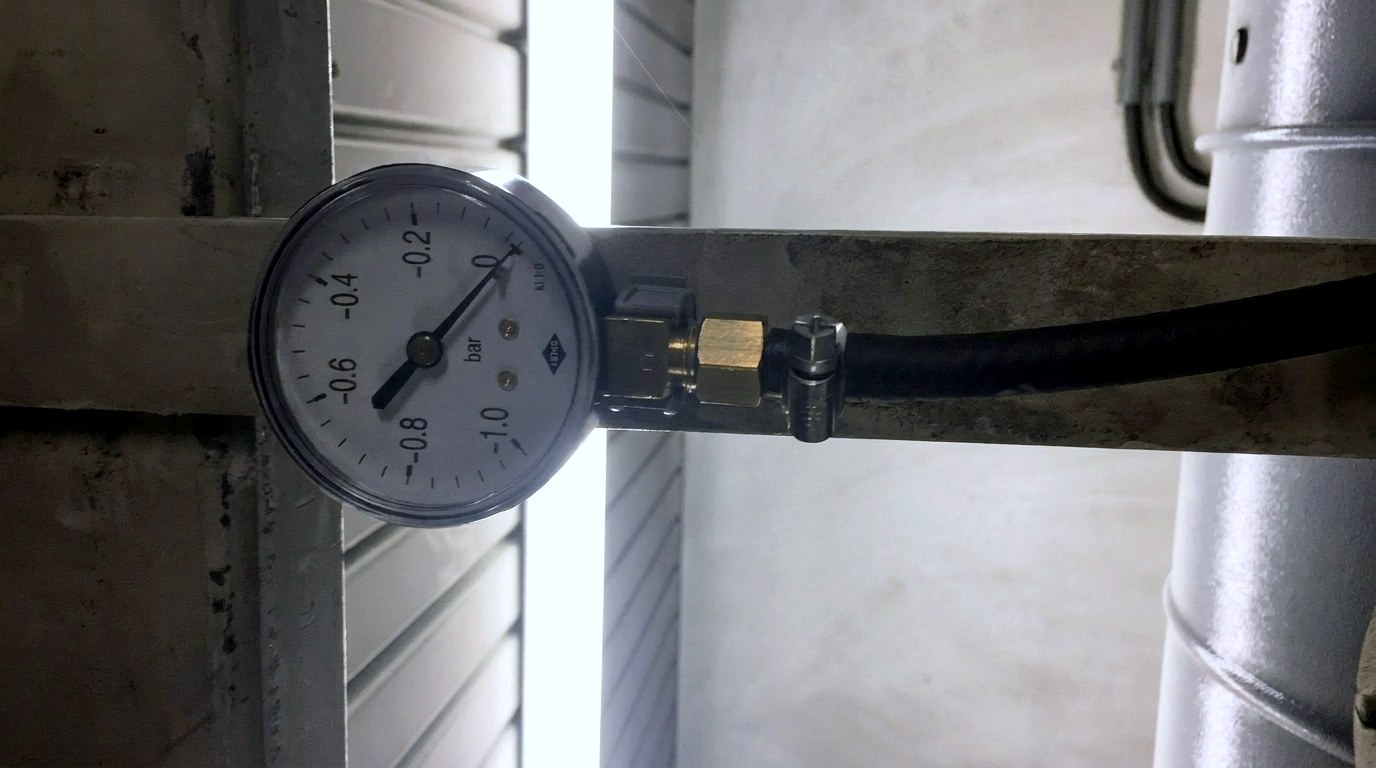

Măsurarea presiunii gazelor la joasă presiune
Indicarea presiunilor de intrare la regulatoare și arzătoare pentru medii gazoase neagresive.

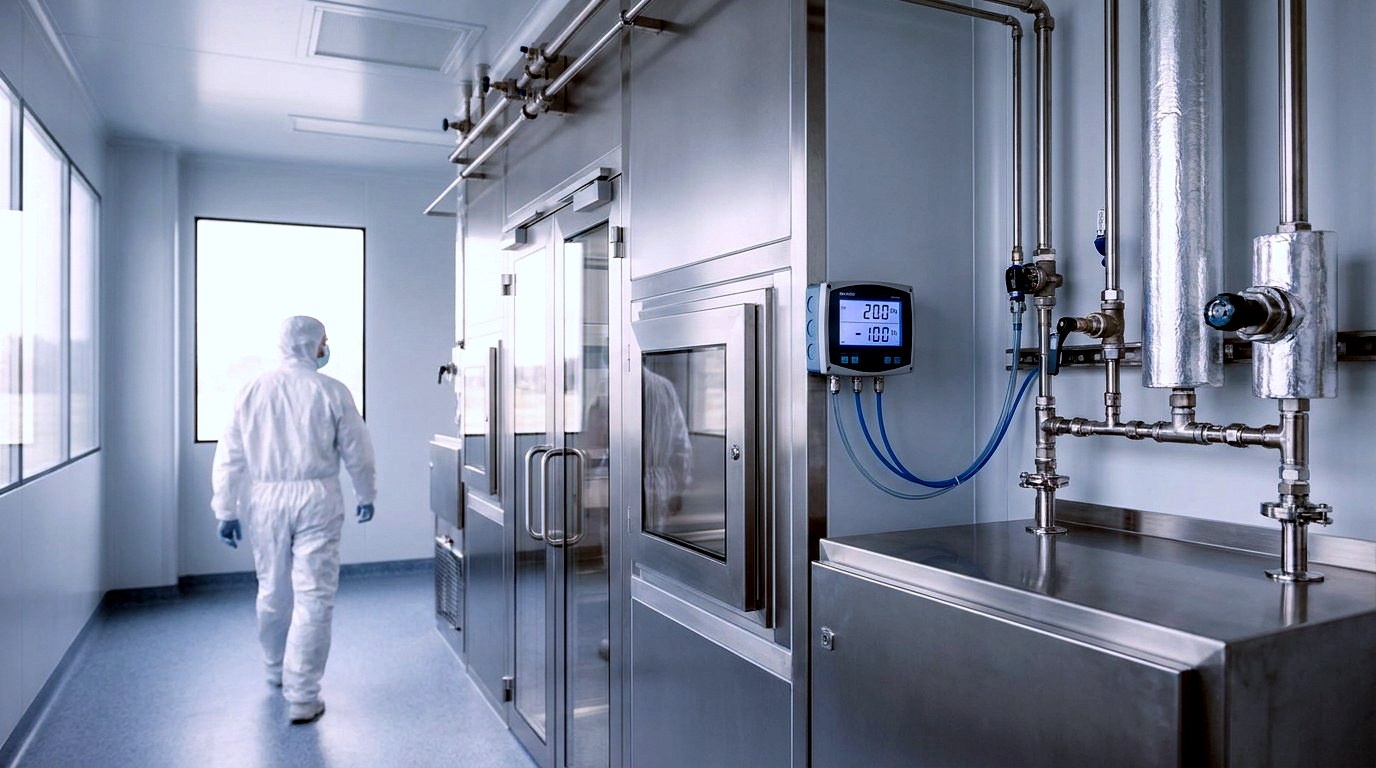

Camere curate & tehnologie de proces
Controlul suprapresiunii/depresiunii acolo unde trebuie respectate trepte de presiune definite.

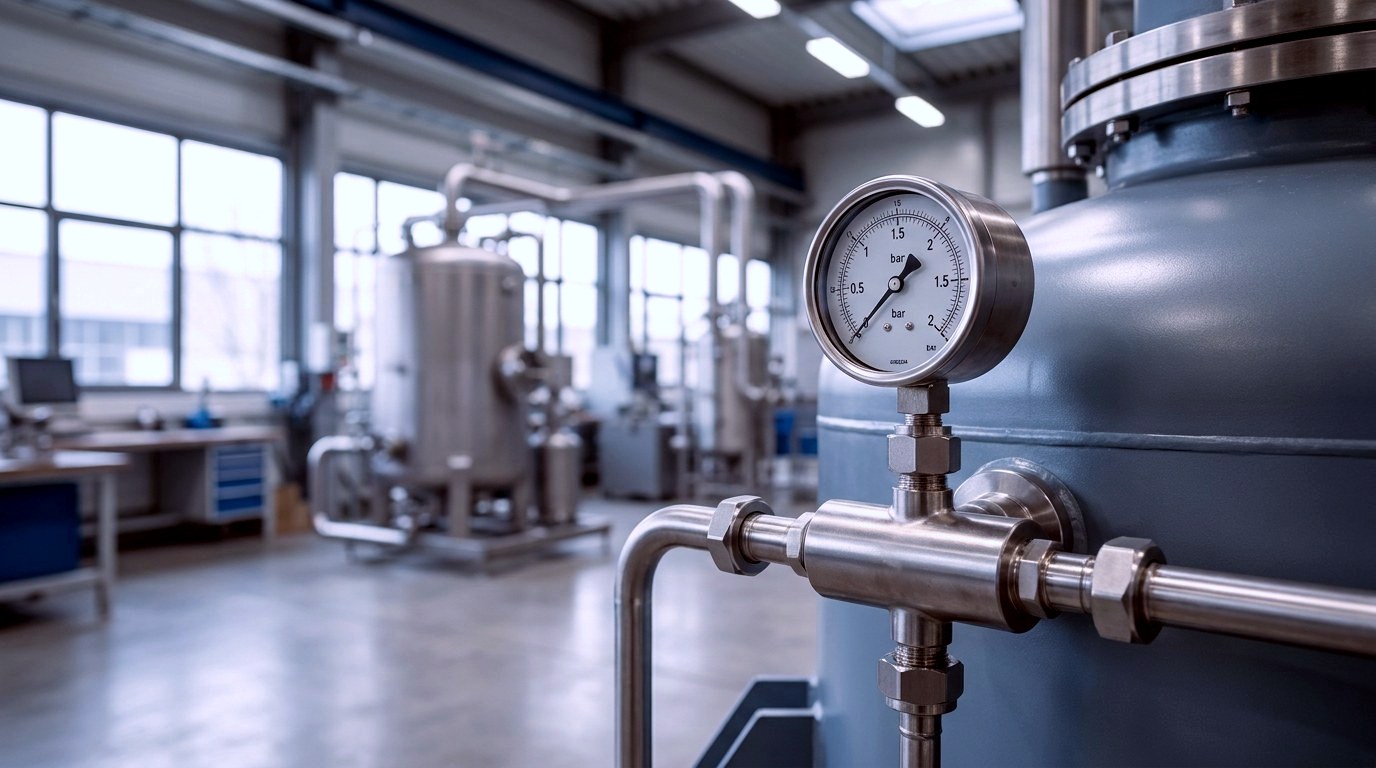

Construcții de instalații și aparate
Indicarea presiunilor de lucru mici la rezervoare, distribuitoare și standuri de testare.

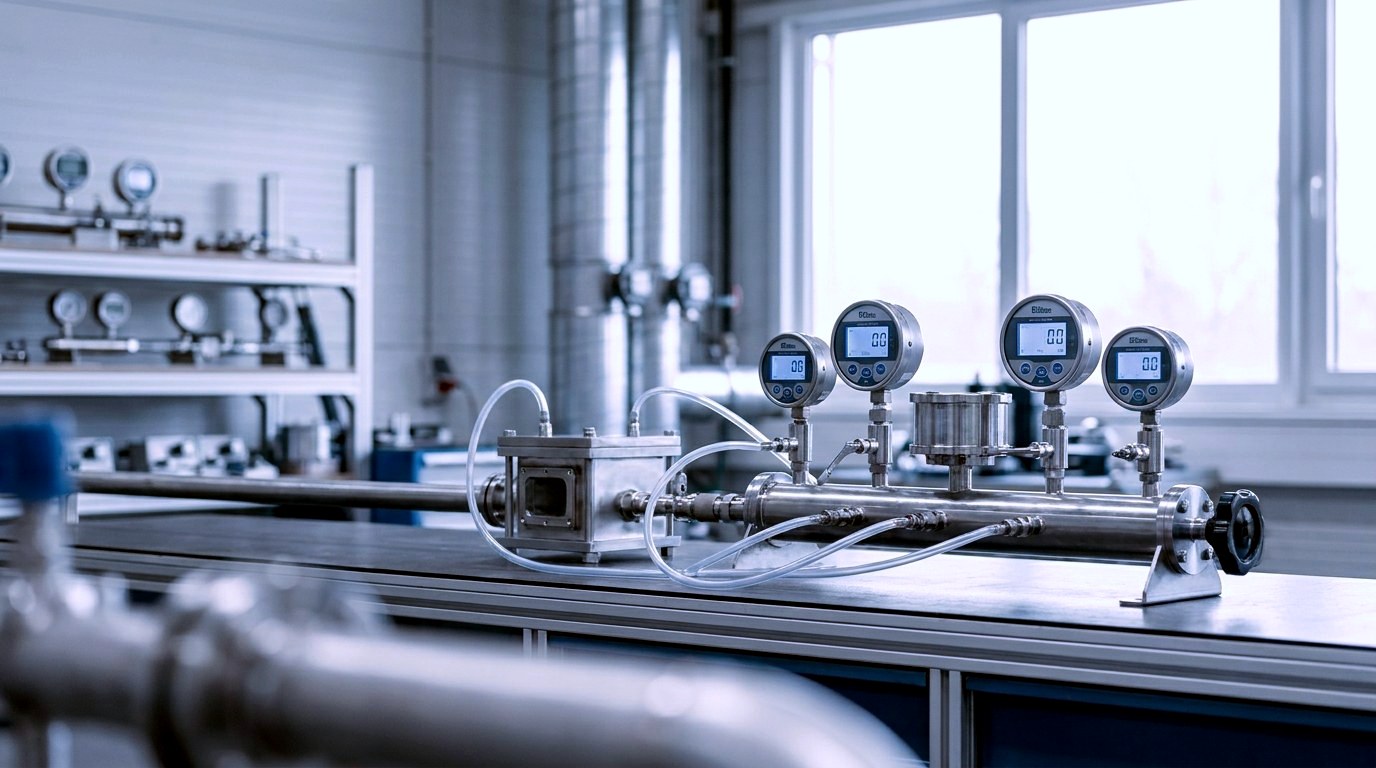

Standuri de testare & tehnica încercărilor
Indicarea precisă a presiunilor mici pe standuri de verificare și calibrare pentru aer și gaze.
Disponibilitate și service
Selecție, disponibilitate și consultanță
Domeniul de măsurare, poziția racordului și versiunea determină disponibilitatea la livrare. Determinantă este indicația de pe varianta de produs respectivă.
Disponibilitate în funcție de variantă
Disponibilitatea concretă și termenul de livrare le găsiți la varianta de produs respectivă din magazin sau ni le puteți solicita.
Domenii speciale și racorduri speciale
La cerere – contactați-ne dacă domeniul dvs. de măsurare sau racordul nu se încadrează în grila standard.
Consultanță tehnică
Echipa noastră vă sprijină în alegerea domeniului de măsurare, a clasei de precizie și a accesoriilor pentru aplicația dvs.
Întrebări frecvente
FAQ despre manometre cu capsulă
Răspunsuri despre principiul de măsurare, domenii de presiune, medii și selecția manometrelor cu capsulă.
Ce este un manometru cu capsulă?
Un manometru cu capsulă este un aparat mecanic de măsurare a presiunii al cărui element sensibil este o capsulă elastică. Aceasta se deformează chiar și la presiuni foarte mici, permițând citirea în domeniul mbar – acolo unde manometrele cu tub Bourdon sunt prea puțin sensibile.
Pentru ce presiuni este potrivit un manometru cu capsulă?
Pentru presiuni mici în domeniul mbar. Sortimentul STASTO (seriile 5801–5842) acoperă domenii de la depresiune până la suprapresiune redusă, de exemplu −160/0 mbar, precum și 0–40, 0–100 până la 0–400 mbar. Domeniile disponibile sunt indicate în variantele de produs.
Ce medii pot fi măsurate?
În mod tipic aer și gaze neagresive, necâlcoase. Pentru medii agresive sau contaminate sunt mai potrivite versiunile pentru chimie sau cu membrană plată. Determinante sunt datele privind materialele și temperatura din fișa tehnică aferentă.
Ce înseamnă clasa 1,6?
Clasa de precizie descrie abaterea admisă raportată la valoarea finală a scării. Manometrele cu capsulă listate sunt executate în clasa 1,6 (per variantă) – un nivel adecvat pentru aplicații de indicare în domeniul mbar.
Care este diferența dintre manometrul cu capsulă și manometrul cu tub Bourdon?
Manometrul cu tub Bourdon este conceput pentru presiuni mai mari în domeniul bar, iar manometrul cu capsulă pentru presiuni mici în domeniul mbar. Pentru precizie ridicată în domeniul bar, STASTO oferă suplimentar manometre de precizie (de ex. seria MA043-B).
Ce dimensiune nominală și ce racord sunt disponibile?
Varianta standard are Ø 63 mm cu racord 1/4″ inferior sau 1/4″ posterior. Alte execuții și domenii speciale la cerere.
Este manometrul protejat împotriva suprasarcinii?
Anumite execuții suportă suprasarcină de 10 ori. Verificați specificațiile variantei de produs respective sau contactați-ne.
Potrivit pentru aceasta
Categorii înrudite și accesorii
Versiuni suplimentare de manometre și accesorii pentru montaj și racordare.
Alegeți acum
Manometrul cu capsulă potrivit pentru domeniul dvs. în mbar
Alegeți varianta potrivită în funcție de domeniu de măsurare, poziția racordului și rezerva la suprasarcină – sau lăsați-ne să vă ajutăm să identificăm aparatul corect pentru aplicația dvs. Echipa noastră tehnică vă sprijină pentru domenii speciale și accesorii precum racorduri pentru manometre.
