Pneumatică · Furtunuri cu accesorii

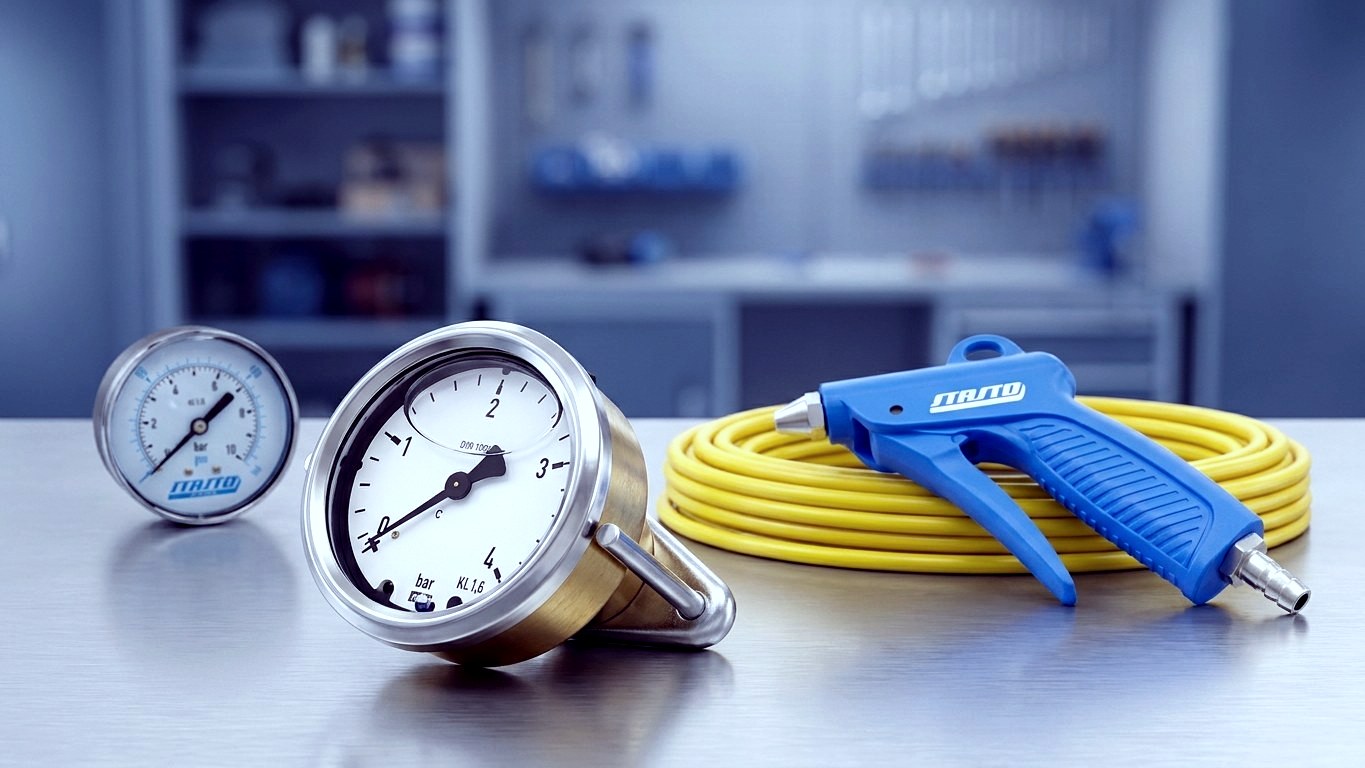

Furtun de aer comprimat cu inserție textilă – furtunuri pneumatice pentru scule și atelier
Un furtun de aer comprimat cu inserție textilă conectează compresorul, unitatea de întreținere și scula pneumatică acolo unde furtunul este mișcat, tras și trecut peste muchii în fiecare zi. Inserția textilă încorporată preia solicitarea de presiune și menține forma furtunului, în timp ce mantaua absoarbe solicitările mecanice din activitatea zilnică din atelier. La STASTO găsiți seriile CA, PV, PV05 și PV07-S, precum și furtunuri textile din PVC din seriile PV08, PV10 și PV13 – la metru sau în rolă.
Seriile CA · PV · PV05 · PV07-S
De ce STASTO
Furtunuri de aer comprimat cu inserție textilă, dintr-o privire
În loc să căutați printre numere de articol individuale, comparați direct seriile, dimensiunile constructive și ambalajele – inclusiv accesoriile de montaj și racordare potrivite.
Patru serii de furtunuri într-o singură privire
Seriile CA, PV, PV05 și PV07-S acoperă necesarul de la conducta fină pentru scule până la conducta de distribuție. Dimensiunile constructive și variantele pot fi comparate direct una lângă alta.
Diametru interior de la 4 la 38 mm
Gama variază de la PV-10/4 cu 4 mm până la PV-48/38 cu 38 mm diametru interior – între ele, dimensiunile uzuale de atelier: 6,3 / 8 / 9 / 10 / 12,7 / 16 / 19 și 25 mm. Indicația de dimensiune din numărul de articol se referă la diametrul exterior și interior.
Metru liniar sau rolă
Multe dimensiuni sunt disponibile la metru liniar pentru necesarul individual și la rolă pentru întreținere și montaj de serie. Se recunosc după indicația de lungime din codul articolului, de exemplu CA-19/12,7-BK-1-YA față de CA-19/12,7-BK-0050-YA.
Accesorii din același sortiment
Coliere pentru furtun din seriile 157, HC01 și HC02, sisteme de siguranță la ruperea furtunului din seria HB01 și racorduri rapide conform ISO 7241-1 seria B provin din același catalog – adaptate la dimensiunile de furtun listate aici.
Disponibilitate
Disponibilitate, lungimi și comandă
Disponibilitatea diferă în funcție de serie și dimensiune. Starea actuală o vedeți direct pe cardul produsului respectiv; pentru toate celelalte variante, vă comunicăm termenul de livrare la cerere.
Stoc pe fiecare variantă de produs
Dimensiunile disponibile în stoc sunt indicate pe cardul produsului. O afirmație generală pentru tot sortimentul nu există în mod intenționat – decisivă este varianta concretă.
Lungimi de rolă pe serie
Lungimile de rolă diferă în funcție de serie (printre altele colaci de 25 m și 50 m). Lungimea disponibilă rezultă din codul articolului și din fișa tehnică respectivă.
Furtun la metru pentru debitare la cerere
Variantele cu marcajul de lungime -1 corespund vânzării la metru liniar – practic pentru confecționare, cărucioare de service și necesar individual.
Dimensiuni speciale și cantități pentru proiecte
Aveți nevoie de o dimensiune sau o culoare care nu este listată, sau de cantități mai mari pentru un proiect? Contactați-ne – verificăm disponibilitatea și termenul de livrare pentru dumneavoastră.
Gamă de produse
Furtunuri de aer comprimat și accesorii – prezentare generală
Șase categorii din universul „furtunuri cu accesorii” – de la furtunul pentru scule până la confecționare.
Ghid de selecție
Alegerea furtunului de aer comprimat potrivit
De regulă, patru informații sunt suficiente pentru a identifica varianta potrivită. Le găsiți pe toate patru direct în codul articolului și în fișa tehnică.
Diametrul interior și codul articolului
- Diametrul interior determină debitul
- Acesta decide câtă cantitate de aer ajunge și cu ce pierdere de presiune. Dacă este ales prea mic, presiunea scade la nivelul sculei; dacă este ales prea mare, furtunul devine inutil de greu și rigid.
- Regulă practică
- Racord de sculă mic (6,3–9 mm), conductă la postul de lucru mediu (10–16 mm), conductă de distribuție mare (19–38 mm). Este obligatorie indicația producătorului consumatorului de aer comprimat.
- Citirea codului articolului
- De exemplu CA-19/12,7-BK-0050-YA: CA = seria, 19/12,7 = diametrul exterior/interior în mm, BK = codul de culoare, 0050 = lungimea colacului în metri; -1 reprezintă metrul liniar.
- Comparație între serii
- Această schemă se aplică seriilor CA, PV, PV05, PV07-S și seriilor din PVC PV08, PV10 și PV13 – astfel dimensiunile pot fi comparate direct între ele.
Condiții de utilizare, racordare și asigurare
- Presiune de lucru și temperatură
- Presiunea de lucru admisă, intervalul de temperatură și rezistența la mediu diferă în funcție de serie și, în unele cazuri, de dimensiune. Vă recomandăm să verificați întotdeauna fișa tehnică a variantei respective.
- Utilizare cu ulei, chimicale sau în exterior
- Pentru condiții de utilizare speciale, contactați-ne – verificăm împreună seria potrivită.
- Colier de furtun după domeniul de fixare
- Clema se selectează în funcție de diametrul exterior al furtunului: coliere de furtun cu 2 uși din seria 157 (157A până la 157T), precum și coliere din seriile HC01 și HC02.
- Cuplaj conform ISO 7241-1 seria B
- Fișele și mufele de cuplare conform ISO 7241-1 seria B sunt disponibile în mai multe diametre nominale și variante de material.
- Supapă de siguranță la ruperea furtunului seria HB01
- Aceasta limitează debitul de aer în cazul deteriorării sau ruperii furtunului. Dimensionarea se face în funcție de diametrul nominal și domeniul de debit; variantele -LF și -HF diferă în această privință.
Comparație serii
Comparație între seria CA, PV, PV05, PV07-S și seriile PVC
Seriile diferă prin construcție, culoare și gama de dimensiuni acoperită. Parametrii tehnici pentru fiecare variantă se regăsesc în fișa tehnică respectivă.
| CA | PV05 | PV07-S | PV | PV08/PV10/PV13 | |
|---|---|---|---|---|---|
| Încadrare tipică | Furtun de aer comprimat clasic, cu inserție textilă | Furtun de aer comprimat cu inserție textilă, pentru racordare și linii de sculă | Furtun de aer comprimat cu cerințe sporite pentru peretele furtunului | Furtun cu inserție textilă cu cea mai largă gamă de dimensiuni | Furtun textil din PVC, transparent sau colorat |
| Dimensiuni (exemple) | CA-11/6,3 până la CA-33,5/25 | PV05-11/6,3 până la PV05-33,5/25 | printre altele PV07-15/8 și PV07-16/9 | PV-10/4 până la PV-48/38 | PV10-8/4 până la PV08-41/32 |
| Diametru interior | 6,3 până la 25 mm | 6,3 până la 25 mm | 8 și 9 mm | 4 până la 38 mm | 4 până la 32 mm |
| Cod de culoare în numărul articolului | BK | BU | BU | BU, NA, LGN | NA, YE |
| Ambalaj | Preț per metru și rolă de 50 m | Preț per metru și rolă | Preț per metru | Preț per metru și rolă | Rolă de 25 m și 50 m |
| Articol exemplu | CA-14,5/9-BK-1-YA | PV05-19/12,7-BU-1 | PV07-16/9-BU-1-S | PV-20/13-NA-1 | PV13-25,8/19-YE-0050 |
Domenii de utilizare
Unde se utilizează furtunurile de aer comprimat cu inserție textilă
De la racordul sculei pe bancul de lucru până la conducta de distribuție din hală – dimensiunea urmează necesarul de aer și lungimea conductei.
Scule pneumatice la bancul de lucru
Șurubelnițele pneumatice, mașinile de găurit, ciocanele pneumatice și pistoalele de suflat aer sunt alimentate prin conducte de racordare scurte și flexibile. Sunt uzuale diametre interioare de 6,3 până la 9 mm, de exemplu CA-11/6,3-BK-1-YA sau PV05-14,5/9-BU-1.
Conducte de distribuție și alimentare în hală
De la compresor, prin unitatea de întreținere, până la punctul de consum, secțiunea crește odată cu lungimea conductei și necesarul de aer. Pentru aceste trasee sunt potrivite dimensiuni de la 12,7 mm în sus, de exemplu CA-23/16-BK-0050-YA sau PV-34/25-NA-0050 ca marfă la rolă.
Întreținere și utilizare mobilă
Pe căruciorul de service sau la puncte de consum variabile contează confecționarea rapidă: se taie furtunul la lungime, se montează olandeza, se asigură cu o clemă de furtun cu 2 urechi din seria 157. Marfa la metru cu marcajul -1 este varianta practică pentru acest scop.
Locuri de muncă cu cerințe ridicate de siguranță
Acolo unde furtunurile sunt montate deasupra capului sau aproape de persoane, în conductă trebuie prevăzută o siguranță pentru ruperea furtunului din seria HB01. Aceasta limitează debitul de aer în caz de deteriorare sau ruptură; variantele -LF și -HF diferă prin domeniul de debit.
Control vizual și marcarea conductelor
Furtunurile textile din PVC din seriile PV08, PV10 și PV13 sunt utile acolo unde un furtun transparent sau colorat facilitează distincția între mai multe linii de medii la locul de muncă. Rezistența la mediu este specificată în fișa tehnică respectivă.
Condiții speciale de utilizare
În cazul utilizării cu ulei, substanțe chimice sau în exterior, rezistența la mediu și intervalul de temperatură decid alegerea seriei. Aceste valori diferă în funcție de variantă – verificăm cu plăcere împreună cu dvs. varianta potrivită.
Cum comandați
În trei pași către furtunul potrivit
De la dimensiune, la ambalaj, până la confecționarea finală.
Stabilirea diametrului interior
Necesarul de aer al consumatorului și lungimea conductei determină diametrul interior. Sortimentul acoperă 4 până la 38 mm – indicația producătorului sculei pneumatice rămâne obligatorie.
Alegerea seriei și a ambalajului
Alegeți seria CA, PV, PV05, PV07-S sau o serie PVC și decideți între metru liniar (-1) și rolă (de ex. -0025 sau -0050). Verificați presiunea de lucru și temperatura în fișa tehnică a variantei.
Completarea accesoriilor și solicitarea ofertei
Completați cu un colier de furtun potrivit domeniului de strângere, un racord conform ISO 7241-1 seria B și, dacă este necesar, o siguranță la ruperea furtunului din seria HB01. Pentru dimensiuni speciale sau cantități de proiect, contactați-ne.
FAQ
Întrebări frecvente despre furtunul de aer comprimat
Răspunsuri despre structură, dimensiuni, ambalaje și accesorii.
Ce înseamnă „cu inserție textilă” la un furtun de aer comprimat?
Între mantaua interioară și cea exterioară se află o țesătură textilă înglobată, care preia forțele rezultate din presiunea de lucru. Aceasta previne dilatarea furtunului și crește stabilitatea formei față de furtunurile nearmate. De aceea, furtunurile cu inserție textilă sunt standardul pentru conductele de aer comprimat la scule și la locul de muncă.
Care este diametrul interior potrivit?
Determinante sunt necesarul de aer al sculei conectate și lungimea conductei: pentru scule de mână sunt uzuale 6,3 până la 9 mm, pentru conductele de alimentare și de la locul de muncă 10 până la 16 mm, pentru conductele de distribuție 19 mm și mai mult. Gama acoperă diametre interioare de la 4 la 38 mm – sunt listate și dimensiuni intermediare căutate, precum 13, 16 sau 20 mm.
Furtunurile de aer comprimat sunt disponibile ca marfă la metru?
Da. Multe dimensiuni sunt disponibile atât ca metru liniar (cod de lungime -1), cât și ca rolă (de ex. -0025 sau -0050). Ce forme de ambalare sunt disponibile pentru o anumită dimensiune puteți vedea la varianta respectivă de produs.
Prin ce se deosebesc seriile CA, PV, PV05 și PV07-S?
Acestea diferă prin structură, culoare și gama de dimensiuni acoperită: CA și PV05 acoperă domeniul clasic pentru scule și atelier, de la 6,3 la 25 mm, seria PV oferă cea mai mare gamă, de la 4 la 38 mm, iar PV07-S se adresează cerințelor sporite privind peretele furtunului. Valorile tehnice specifice fiecărei serii le găsiți în fișa tehnică respectivă.
Cum citesc numărul articolului unui furtun de aer comprimat?
Codul articolului indică seria, diametrul exterior/interior, codul de culoare și lungimea ambalajului. Exemplu CA-19/12,7-BK-0050-YA: CA = serie, 19/12,7 = diametru exterior/interior în mm, BK = cod de culoare, 0050 = lungimea rolei în metri; -1 reprezintă metrul liniar.
Care colier de furtun se potrivește furtunului meu?
Colierul se alege în funcție de domeniul de strângere, conform diametrului exterior al furtunului. Sunt disponibile coliere de furtun cu 2 urechi din seria 157 (157A până la 157T), precum și coliere din seriile HC01 și HC02 – diametrul exterior este indicat pe primul loc în numărul articolului furtunului.
Când am nevoie de o siguranță la ruperea furtunului?
O siguranță la ruperea furtunului din seria HB01 trebuie montată pe conductă atunci când furtunurile sunt instalate deasupra capului sau în apropierea imediată a persoanelor. Aceasta limitează debitul de aer atunci când furtunul este deteriorat sau se rupe; dimensionarea se face în funcție de diametrul nominal și domeniul de debit, existând variantele -LF și -HF.
Ce cuplaje se potrivesc furtunului de aer comprimat?
Pentru schimbarea rapidă a sculelor sunt potrivite mufele și fișele de cuplare cu blocare conform ISO 7241-1 Seria B. Acestea sunt disponibile în mai multe diametre nominale și variante de material – alamă, POM și oțel inoxidabil; diametrul nominal potrivit se stabilește în funcție de diametrul interior al conductei.
Compatibil cu

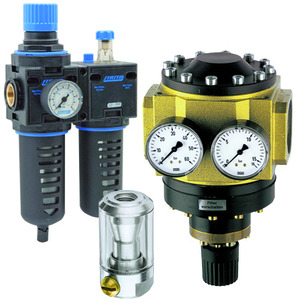

Categorii conexe
Racord, siguranță și tipuri de furtun adiacente din același catalog.
Pasul următor
Configurați furtunul de aer comprimat cu inserție textilă
Comparați dimensiunea, seria și ambalajul în magazin – sau discutați dimensionarea cu noi, dacă intervin condiții de funcționare speciale, dimensiuni speciale sau cantități de proiect.
