Distribuitor pneumatic multiplu – distribuitoare push-in pentru repartizarea aerului comprimat
O intrare, mai multe ieșiri – distribuitorul multiplu împarte aerul comprimat de la o alimentare centrală către mai multe furtunuri, fără tehnică de comandă adițională. STASTO oferă distribuitoare pneumatice push-in compacte din seriile PI79C, PI90C și PI95C: în variante cu 3, 4 și 6 ieșiri, cu racorduri pentru furtun de la 4 la 10 mm și filet exterior de la R1/8" la R1/2". Funcția de distribuție pasivă asigură o repartizare curată și compactă a aerului comprimat către mai mulți consumatori – de la scule până la stații de producție.
Distribuție pasivă de aer comprimat
Avantajele dumneavoastră
De ce distribuitoare multiple de la STASTO
Distribuitoare compacte cu fișă pentru distribuția pură a aerului comprimat: o intrare, mai multe ieșiri, dimensiuni de racord uzuale și o gamă care se integrează în programul STASTO de elemente de conectare și cuplaje.
O intrare, mai multe ieșiri
Alimentarea centrală cu aer comprimat este distribuită către mai multe furtunuri – ideal atunci când mai mulți consumatori sunt alimentați dintr-o singură conductă.
Distribuitor pasiv fără comandă
Funcție pur de distribuție – fără supapă, fără logică de comutare. Pentru distribuirea simplă a aerului comprimat, fără tehnică de comandă pneumatică suplimentară.
Trei serii adaptate
PI95C (3 căi), PI79C (4 căi) și PI90C (6 căi) acoperă diferite numere de ieșiri – în funcție de numărul de racorduri necesar.
Dimensiuni de racord uzuale din PBT
Diametru furtun 4, 6, 8 și 10 mm combinat cu filet exterior R1/8", R1/4", R3/8" și R1/2" – material PBT, ușor și rezistent la coroziune.
Ghid
Alegerea distribuitorului multiplu potrivit
Numărul de ieșiri, diametrul furtunului și filetul de racordare determină seria potrivită. Și: un distribuitor pasiv cu conectare rapidă este, în mod deliberat, altceva decât o rampă de distribuție cu funcție de ventil.
Criterii de selecție pas cu pas
- Numărul de ieșiri
- Numărul de consumatori de alimentat determină seria: PI95C pentru 3 ieșiri, PI79C pentru 4 ieșiri, PI90C pentru 6 ieșiri.
- Diametrul furtunului
- Seriile acoperă diametrele uzuale de 4, 6, 8 și 10 mm. Diametrul trebuie să corespundă furtunului și debitului necesar.
- Filet de racord la intrare
- Disponibil cu filet exterior R1/8", R1/4", R3/8" sau R1/2" – ales în funcție de conducta de alimentare existentă.
- Material și condiții de utilizare
- Seriile PI sunt fabricate din PBT. Vă rugăm să verificați domeniul de presiune și temperatură admis pentru fiecare variantă în fișa tehnică; pentru cerințe speciale vă oferim consultanță cu plăcere.
Termeni și delimitări
- Distribuitor multiplu / distribuitor cu conectare rapidă
- Element de conectare pasiv care distribuie aerul comprimat de la o intrare către mai multe ieșiri – denumit și bloc distribuitor.
- Rampă de distribuție cu comandă
- O rampă de distribuție cu funcție de supapă sau comandă comută suplimentar. Cine dorește doar să distribuie fără a comuta, este mai eficient cu distribuitorul multiplu.
- Distribuitoare în T și în cruce
- Pentru ramificații simple pe conductă: distribuitoare în T și în cruce, în variantă metalică și din plastic.
- Distribuitor cu cuple rapide
- Distribuitoare 2 și 3 căi DN 7,2 pentru sisteme de cuplare rapidă în atelier și montaj.
Comparație serii
Comparație PI95C, PI79C și PI90C
Cele trei serii se diferențiază în principal prin numărul de ieșiri. Materialul și programul de racorduri sunt armonizate între ele.
| PI95C | PI79C | PI90C | |
|---|---|---|---|
| Număr ieșiri | 3 căi | 4 căi | 6 căi |
| Material | PBT | PBT | PBT |
| Diametru furtun | 4–10 mm | 6, 8 și 10 mm | 4–10 mm |
| Filet exterior | de la R1/8" | R1/8" până la R1/2" | până la R1/2" |
| Variantă exemplu | PI95C-08-14-D-T-360 | PI79C-08-38-P-T-360 | PI90C-10-12-D-T-360 |
| Utilizare tipică | Sarcini de distribuție mai mici | Distribuție standard la subansamble | Multe ieșiri per stație |
| Funcție | Distribuție pasivă | Distribuție pasivă | Distribuție pasivă |
Gamă de produse
Distribuitoare multiple și distribuitoare în magazinul STASTO
De la execuția triplă până la distribuitorul push-in cu 6 căi, completat de distribuitoare în T, în cruce și distribuitoare cu doză de cuplare, precum și programul de racorduri potrivit.
Domenii de utilizare
Unde se utilizează distribuitoarele multiple
Oriunde aerul comprimat dintr-o conductă trebuie distribuit către mai mulți consumatori – distribuitorul se ocupă de distribuție, nu de comandă.
Atelier & Montaj
Alimentarea mai multor unelte pneumatice sau posturi de lucru dintr-o conductă centrală – compact și clar organizat.
Construcție de maşini şi instalaţii
Distribuție compactă la subansambluri, cilindri sau gripere în cadrul unei stații.
Linii de producție
Distribuirea aerului comprimat către mai multe puncte de proces de-a lungul liniei – fără bloc de supape separat.
Construcție de dispozitive și echipamente de testare
Alimentare curată către mai multe puncte de racordare în spații limitate.
Ambalare & Manipulare
Distribuirea aerului comprimat către mai multe puncte de suflare și manipulare în stațiile de ambalare.
Instalații tehnice
Distribuire către mai multe puncte de racordare; verificați compatibilitatea pentru mediul respectiv în funcție de variantă și material.
Disponibilitate și service

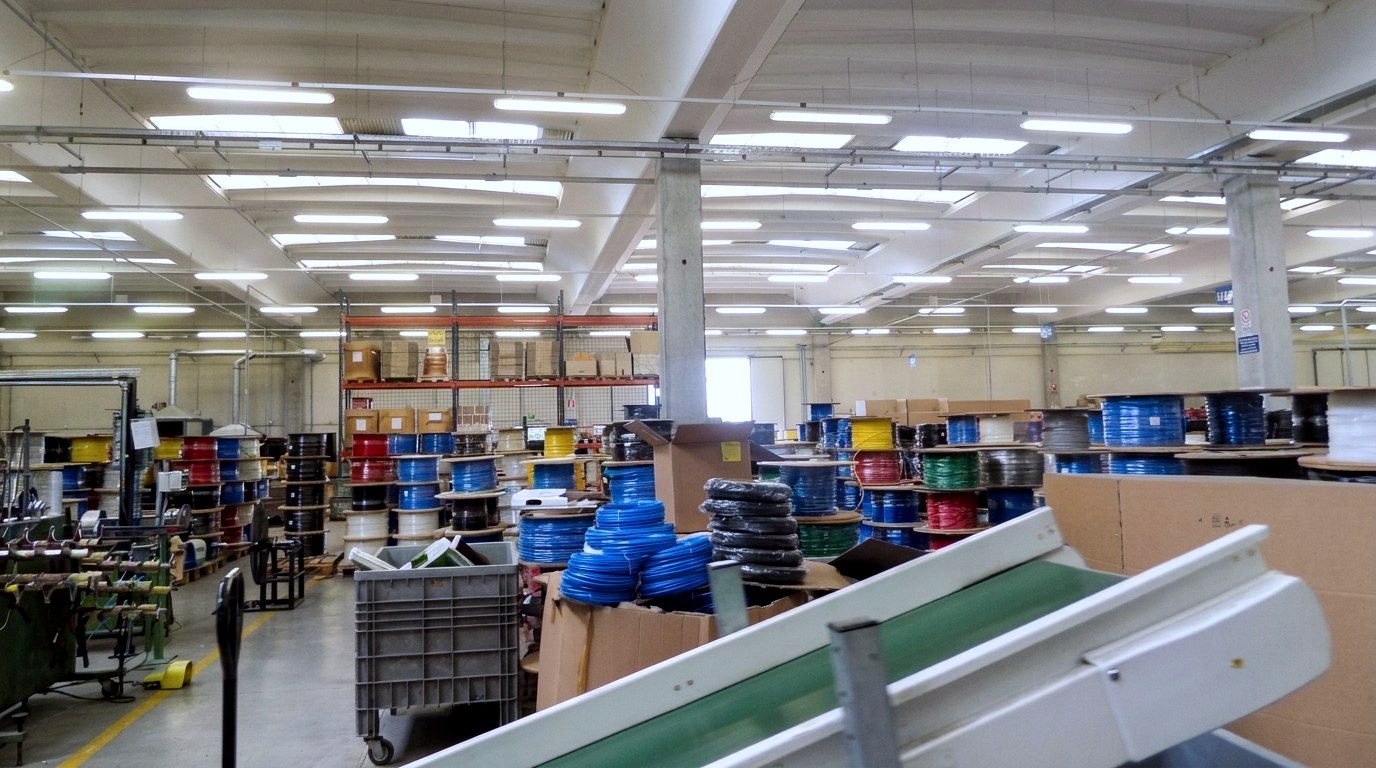

Livrare, variante și date tehnice
Distribuitoarele multiple se fabrică într-o multitudine de combinații de număr de ieșiri, diametru de furtun și filet. Datele actualizate zilnic pentru fiecare variantă le găsiți în magazin – restul detaliilor le clarificăm personal.
Disponibilitate în funcție de variantă
Stocul disponibil și termenul de livrare variază în funcție de serie și variantă – datele actualizate zilnic le găsiți pe pagina produsului, respectiv a variantei respective.
Configurații speciale la cerere
Configurațiile care nu sunt listate – alte numere de ieșiri, filete sau combinații de diametre – le clarificăm cu plăcere la cerere.
Date tehnice conform fișei tehnice
Datele privind presiunea de lucru, intervalul de temperatură și proprietățile materialului le găsiți în fișa tehnică a variantei respective sau le puteți solicita departamentului nostru tehnic de vânzări.
Cantități de proiect și necesar de serie
Pentru cantități de proiect și necesar recurent vă întocmim o ofertă personalizată.
Atât de simplu
În trei pași către distribuitorul potrivit
Stabiliți numărul de ieșiri, alegeți racordurile, apoi comandați sau solicitați o ofertă.
Stabiliți numărul de ieșiri
Numărați consumatorii care trebuie alimentați – 3, 4 sau 6 ieșiri determină seria.
Alegeți racordurile
Adaptați diametrul furtunului de 4 până la 10 mm și filetul exterior R1/8" până la R1/2" la conducta de alimentare și la furtun.
Comandați sau solicitați o ofertă
Alegeți varianta din magazin sau discutați configurațiile speciale și cantitățile de proiect cu departamentul nostru tehnic de vânzări.
Întrebări frecvente
Întrebări frecvente despre distribuitoarele multiple
Răspunsuri despre funcționare, serii, dimensiuni de racordare și diferența față de rampa de distribuție.
Ce este un distribuitor multiplu în pneumatică?
Un distribuitor multiplu este un element de conectare pasiv, care distribuie aerul comprimat de la o intrare către mai multe ieșiri. Este denumit și distribuitor cu conectare rapidă sau bloc distribuitor și, spre deosebire de o rampă de distribuție cu ventile, nu conține nicio funcție de control.
Ce distribuitoare multiple oferă STASTO?
STASTO oferă seriile PI79C (4 căi), PI90C (6 căi) și PI95C (3 căi). Toate seriile sunt fabricate din PBT, cu diametre de furtun de la 4 la 10 mm și filet exterior de la R1/8" la R1/2".
Prin ce se deosebește un distribuitor multiplu de o rampă de distribuție?
Distribuitorul multiplu distribuie aerul comprimat exclusiv pasiv, în timp ce o rampă de distribuție cu funcție de ventil sau control comută suplimentar. Este vorba deci despre două tipuri de produse diferite – pentru sarcini pur de distribuție este suficient distribuitorul multiplu.
Ce dimensiuni de racordare sunt disponibile?
În funcție de serie și variantă, sunt disponibile diametre de furtun de 4, 6, 8 sau 10 mm și filet exterior R1/8", R1/4", R3/8" sau R1/2". Combinația exactă o găsiți în varianta respectivă.
Ce presiune de lucru și ce temperatură suportă distribuitoarele?
Aceste valori depind de seria și varianta respectivă. Vă rugăm să le consultați în fișa tehnică a variantei alese sau să le solicitați de la departamentul nostru tehnic de vânzări.
STASTO oferă și distribuitoare cu cuplaje sau distribuitoare în T?
Da. Pe lângă distribuitoarele push-in PI, există distribuitoare cu cuplaje duble și triple DN 7,2, precum și distribuitoare în T și în cruce, din metal și din plastic.
Distribuitoarele sunt disponibile din stoc?
Disponibilitatea diferă în funcție de variantă. Statusul actual îl găsiți pe pagina produsului respectiv; variantele care nu sunt listate le clarificăm la cerere.
Câți consumatori poate alimenta un distribuitor multiplu?
În funcție de serie, 3, 4 sau 6 consumatori – corespunzător numărului de ieșiri. Pentru necesități mai mari, mai multe distribuitoare pot fi combinate; dimensionarea în funcție de debit o clarificăm cu plăcere împreună cu dumneavoastră.
