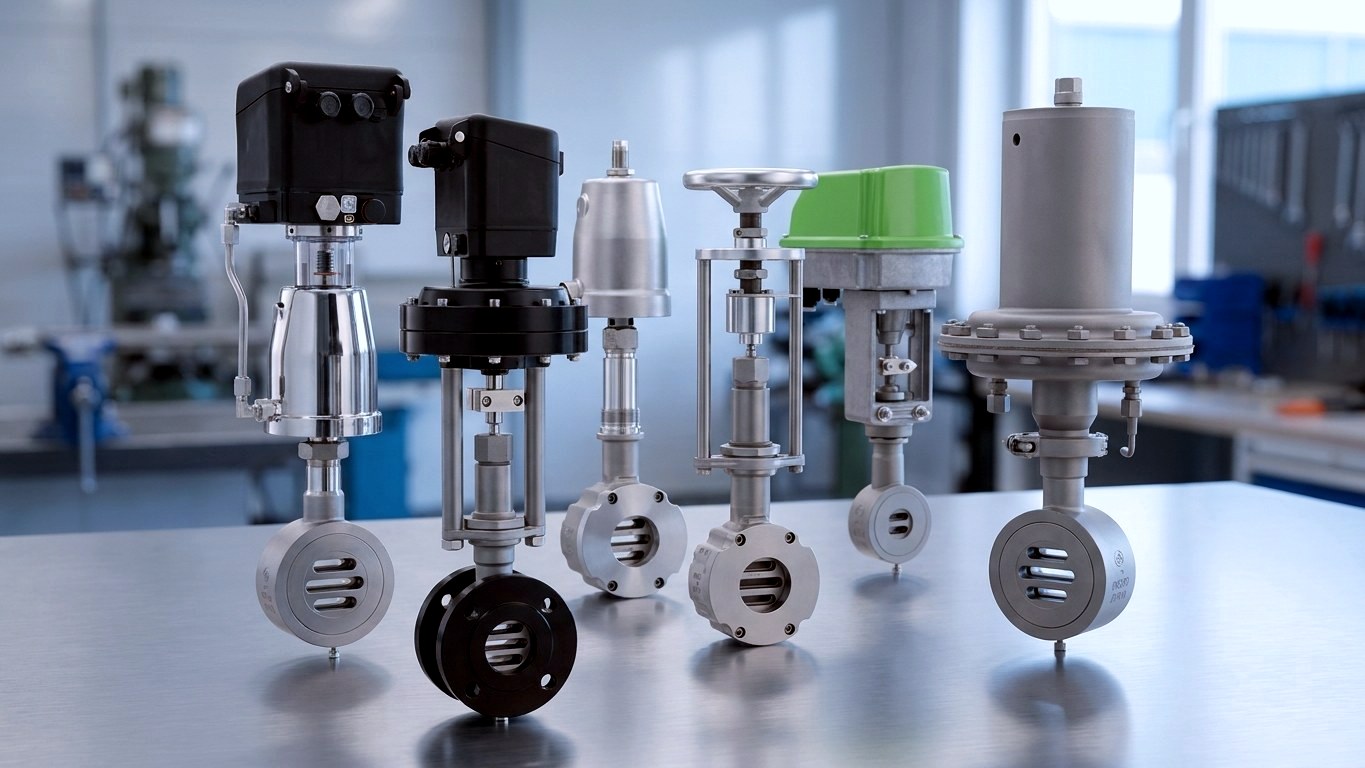

Ventile pneumatice cu sertar - ventile de reglare cu acționare pe piston și pe membrană
Ventilele pneumatice cu sertar reglează și comută acolo unde sunt necesare timpi de acționare scurți, dimensiuni de montaj compacte și greutate redusă. Principiul cu sertar culisant funcționează cu două discuri de etanșare deplasate transversal pe direcția de curgere - de aici rezultă o cursă foarte mică, forțe de acționare reduse și, în consecință, acționări compacte. STASTO livrează ventilele de reglare acționate pneumatic din seria GS1 în două variante de acționare: seria SG05/SG06 cu acționare pe piston și seria SG07 cu acționare pe membrană, ambele acționate electro-pneumatic și cu poziționer digital i/p integrat.
Seria GS1 pe scurt
De ce sertar glisant
Patru motive pentru robinete de reglare cu sertar pneumatic
Cursa redusă a sertarului determină comportamentul de comutare, forma constructivă și mărimea actuatorului. Acest lucru face din seria GS1 o alternativă la ventilele cu scaun bazate pe cursă, de diametru nominal comparabil.
Cursă mică, timpi de răspuns rapizi
Sertarul necesită doar o cursă foarte mică. De aici rezultă timpi scurți de răspuns și comutare, precum și o capacitate ridicată de comutare - un avantaj esențial față de ventilele cu scaun bazate pe cursă, de diametru nominal comparabil.
Valori kvs ridicate la o greutate redusă
Seria GS1 atinge valori kvs ridicate cu o greutate extrem de redusă și o lungime de montaj scurtă în execuție wafer (montaj între flanșe). Valoarea kvs concretă rezultă din diametrul nominal și execuție și este specificată pentru fiecare variantă în fișa tehnică.
Două concepte de acționare pneumatică
SG05/SG06 folosește forțele de acționare reduse ale sertarului glisant pentru un actuator cu piston compact. SG07 face față, cu actuatorul cu membrană, unor presiuni diferențiale mari cu un actuator de dimensiuni mici. Ambele serii sunt acționate electro-pneumatic și echipate cu poziționer digital i/p integrat.
Pentru medii neutre până la puternic agresive
Concepute pentru comutarea și reglarea mediilor neutre până la puternic agresive în chimie, tehnica de proces și construcția de instalații. Combinația de material și disc de etanșare avizată pentru mediul dumneavoastră o stabilim pe baza fișei dumneavoastră cu date de funcționare.
Tehnologie explicată
Ventil de reglare cu sertar culisant: funcționare, acționare și dimensionare
Ce definește un ventil de reglare cu sertar culisant pneumatic, ce variante de acționare și caracteristici de curgere există și ce date sunt necesare pentru dimensionare.
Principiu de funcționare și construcție
- Principiul sertarului culisant
- Două discuri de etanșare deplasate transversal pe direcția de curgere eliberează secțiunea de trecere - cursă foarte mică, forțe de acționare reduse, acționare compactă.
- Execuție wafer (între flanșe)
- Toate seriile din gama GS1 se montează între flanșe: lungime de montaj redusă, greutate mică, reechipare ușoară.
- Poziționer i/p
- SG05/SG06 și SG07 sunt acționate electro-pneumatic și dotate cu poziționer digital i/p integrat.
- Opțiuni
- Printre altele, semnalizare de poziție, burduf metalic, senzor de limită; la SG05/SG06 suplimentar poziționer pneumatic.
Caracteristică de curgere și comportament de reglare
- Liniară
- Cursa și debitul se comportă proporțional - potrivit atunci când căderea de presiune pe ventil rămâne în mare parte constantă.
- Caracteristică egal procentuală
- Disponibil opțional la SG05/SG06 și SG07; avantajos pentru domenii largi de sarcină și presiuni diferențiale variabile.
- Reglare, nu închidere
- Pentru comutare pură sunt prevăzute robinetele de închidere cu sertar din seria SG03/SG04, nu ventilele de reglare.
Materiale și limite de utilizare
- Materiale SG05/SG06
- Oțel carbon sau oțel inoxidabil 1.4408 ca execuție standard.
- Materiale SG07
- Oțel carbon sau oțel inoxidabil 1.4581 ca execuție standard.
- Temperatura mediului
- Domeniul de temperatură al mediului pentru seriile SG05/SG06 și SG07 este cuprins între -60°C și +350°C; limitele obligatorii rezultă din fișa tehnică, în funcție de variantă.
- Cod de tip
- Pentru cerere de ofertă și comandă trebuie indicat codul de tip conform fișei tehnice - îl stabilim împreună cu dumneavoastră.
Comparație acționări
Actuator cu piston, actuator cu membrană și delimitarea în cadrul gamei
Următorul tabel clasifică seria GS1 în funcție de tipul de acționare. Toate valorile sunt date standard din fișele tehnice; datele obligatorii pentru execuția dumneavoastră rezultă din codul de tip.
| SG05/SG06 | SG07 | SG03/SG04 | SG01/SG02 | SG08 | |
|---|---|---|---|---|---|
| Acționare | Actuator cu piston, electro-pneumatic | Actuator cu membrană, electro-pneumatic | acționat pneumatic | Roată de mână | Servomotor electric, 3 puncte |
| Diametru nominal | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN125 |
| Presiune nominală | PN16/40 | PN16/40 | PN16/40 | PN16/40 | PN16/40 |
| Material (standard) | Oțel carbon, inox 1.4408 | Oțel carbon, inox 1.4581 | Oțel carbon, inox 1.4408 | Oțel carbon, inox 1.4408 | Oțel carbon, inox 1.4581 |
| Caracteristică | liniară sau egal procentuală | liniară sau egal procentuală | - | liniară sau egal procentuală | liniară sau egal procentuală |
| Funcție | Reglare / Poziționare | Reglare / Poziționare, presiuni diferențiale ridicate | Închidere / Comutare | Închidere și reglare | Reglare / Poziționare |
Gamă de produse
Ventile cu sertar culisant din gama STASTO
Accentul cade pe ventilele de reglare cu acționare pneumatică SG05/SG06 și SG07. Celelalte serii din seria constructivă GS1 le găsiți aici pentru delimitare.
Aplicații
Unde sunt utilizate ventilele de reglare cu sertar culisant pneumatice
Seria GS1 este concepută pentru comutarea și reglarea mediilor neutre până la puternic agresive - de la construcția de instalații până la sarcini de reglare complexe.
Chimie
Pentru comutarea și reglarea mediilor neutre până la puternic agresive. Pentru medii agresive sunt disponibile execuții din oțel inoxidabil (1.4408 la SG05/SG06, 1.4581 la SG07); un burduf metalic este disponibil opțional atunci când etanșarea tijei trebuie asigurată suplimentar.
Tehnologia proceselor
Sarcini de reglare și comandă în procese tehnologice. Poziționerul digital i/p integrat și caracteristica liniară sau egal procentuală, la alegere, permit o integrare precisă în sistemul de reglare a procesului.
Construcția de instalații și conducte
Execuția tip wafer, cu lungime de montaj redusă și greutate mică, simplifică proiectarea și montajul - în special la retehnologizări și în cazul spațiului de montaj limitat.
Aer de comandă și tehnica acționărilor
Cursa mică reduce necesarul de aer de comandă și permite acționări compacte. Dacă nu este disponibil aer de comandă, alternativa este seria SG08, cu acționare electrică.
Producție industrială
În instalațiile de producție și pentru furnizori, contează timpii scurți de răspuns și capacitatea ridicată de comutare. Dacă o anumită aplicație de ramură - de exemplu în industria anvelopelor - este acoperită, clarificăm de la caz la caz pe baza datelor dumneavoastră de exploatare.
Temperaturi ridicate și scăzute ale mediului
Domeniul de temperatură a mediului pentru seriile SG05/SG06 și SG07 este cuprins între -60 grade C și +350 grade C. Limitele valabile pentru execuția dumneavoastră depind de combinația materialului și a discului de etanșare și se regăsesc în fișa tehnică.
Așa ajungeți la varianta potrivită
De la datele de funcționare la cheia de tip
Seriile SG se dimensionează și se solicită prin cheia de tip. Trei pași duc la execuția potrivită.
Colectarea datelor de funcționare
Mediu, temperatura mediului, presiune diferențială, diametru nominal, presiune nominală și funcția de reglare dorită - aceste date determină materialul, combinația discurilor de etanșare și caracteristica de reglare.
Alegerea variantei de acționare
Actuator cu piston (SG05/SG06) pentru sarcini de reglare compacte și rapide, actuator cu membrană (SG07) pentru presiuni diferențiale mari cu un actuator de dimensiuni mici. Fără aer de comandă, rămâne SG08 ca alternativă motorizată (electrică).
Cod de tip și solicitare de ofertă
Configurăm împreună cu dvs. codul de tip conform fișei tehnice - inclusiv opțiuni precum semnalizarea poziției, burduful metalic sau limitatorul de semnal - și întocmim oferta dvs.
Întrebări frecvente
Întrebări frecvente despre ventilele pneumatice cu sertar glisant
Răspunsuri privind tipurile de acționare, limitele de temperatură, caracteristicile și selecția.
Ce este un ventil pneumatic cu sertar glisant?
Un ventil pneumatic cu sertar glisant este un ventil de reglare acționat cu forță exterioară, la care două discuri de etanșare mișcate transversal pe direcția de curgere eliberează debitul. Cursa foarte mică necesită forțe de acționare reduse, motiv pentru care sunt suficiente acționări pneumatice compacte. La STASTO acestea sunt seriile SG05/SG06 cu acționare cu piston și SG07 cu acționare cu membrană din gama GS1.
Care este diferența dintre acționarea cu piston (SG05/SG06) și acționarea cu membrană (SG07)?
SG05/SG06 utilizează o acționare cu piston compactă și este adecvată pentru sarcini de reglare rapide și care economisesc spațiu; SG07 face față, cu acționarea cu membrană, unor presiuni diferențiale ridicate folosind un actuator mic. Ambele serii sunt acționate electro-pneumatic și dispun de un poziționer digital i/p integrat; diferențe există și în privința oțelului inoxidabil standard (1.4408 la SG05/SG06, 1.4581 la SG07).
Ce domeniu de temperatură al mediului acoperă seriile SG05/SG06 și SG07?
Domeniul de temperatură al mediului pentru seriile SG05/SG06 și SG07 este cuprins între -60 grade C și +350 grade C. Astfel sunt acoperite, în principiu, atât aplicațiile la temperaturi joase, cât și cele la temperaturi ridicate; limitele obligatorii pentru execuția dumneavoastră depind de combinația de materiale și discuri de etanșare și sunt indicate în fișa tehnică.
Ce diametre nominale și presiuni nominale sunt disponibile?
Ventilele de reglare pneumatice cu sertar glisant SG05/SG06 și SG07 sunt disponibile de la DN15 la DN150 și în PN16/40. Toate seriile sunt livrate în execuție wafer (montaj între flanșe); lungimile de montaj și valorile kvs depind de variantă.
Caracteristică liniară sau egal procentuală - care este cea corectă?
Ambele serii sunt disponibile, la alegere, cu caracteristică liniară sau egal procentuală. Caracteristica liniară este potrivită atunci când pierderea de presiune pe ventil rămâne relativ constantă; caracteristica egal procentuală este alegerea mai avantajoasă în cazul unor domenii de sarcină largi și presiuni diferențiale variabile.
Este potrivit un ventil de reglare cu sertar și pentru izolare pură?
Pentru comutare și izolare pură sunt prevăzute ventilele de izolare cu sertar din seria SG03/SG04, nu ventilele de reglare SG05/SG06 și SG07. Acestea sunt de asemenea acționate pneumatic și, datorită cursei reduse, ating timpi de comutare scurți și o capacitate de comutare ridicată.
Ce se întâmplă dacă nu este disponibil aer de comandă?
În acest caz, alternativa este ventilul de reglare cu sertar cu acționare electrică din seria SG08: acționat electric, cu comandă în 3 puncte, în DN15...DN125, opțional cu acționare cu revenire pe arc. Pentru reglarea presiunii fără energie auxiliară este disponibil regulatorul de presiune cu sertar SG17, comandat de mediul propriu.
Cum solicit un ventil pneumatic cu sertar?
Pentru solicitare și comandă trebuie indicat codul de tip conform fișei tehnice - îl stabilim împreună cu dumneavoastră. Trimiteți-ne în acest scop mediul, temperatura, presiunea diferențială, diametrul nominal și presiunea nominală; disponibilitatea și termenul de livrare vi le comunicăm la cerere, în funcție de variantă.
Potrivit pentru acest scop
Alte serii de sertare culisante și armături speciale
Serii complementare din seria constructivă GS1 pentru sarcini de închidere, acționare manuală și reglare a presiunii.
Dimensionare
Dimensionați și solicitați o ofertă pentru ventilul pneumatic cu sertar glisant
Trimiteți-ne mediul, temperatura, presiunea diferențială și diametrul nominal - vom stabili codul de tip pentru SG05/SG06 sau SG07 și vă vom întocmi oferta.
