Electrovalve de montare conform VDI/VDE 3845

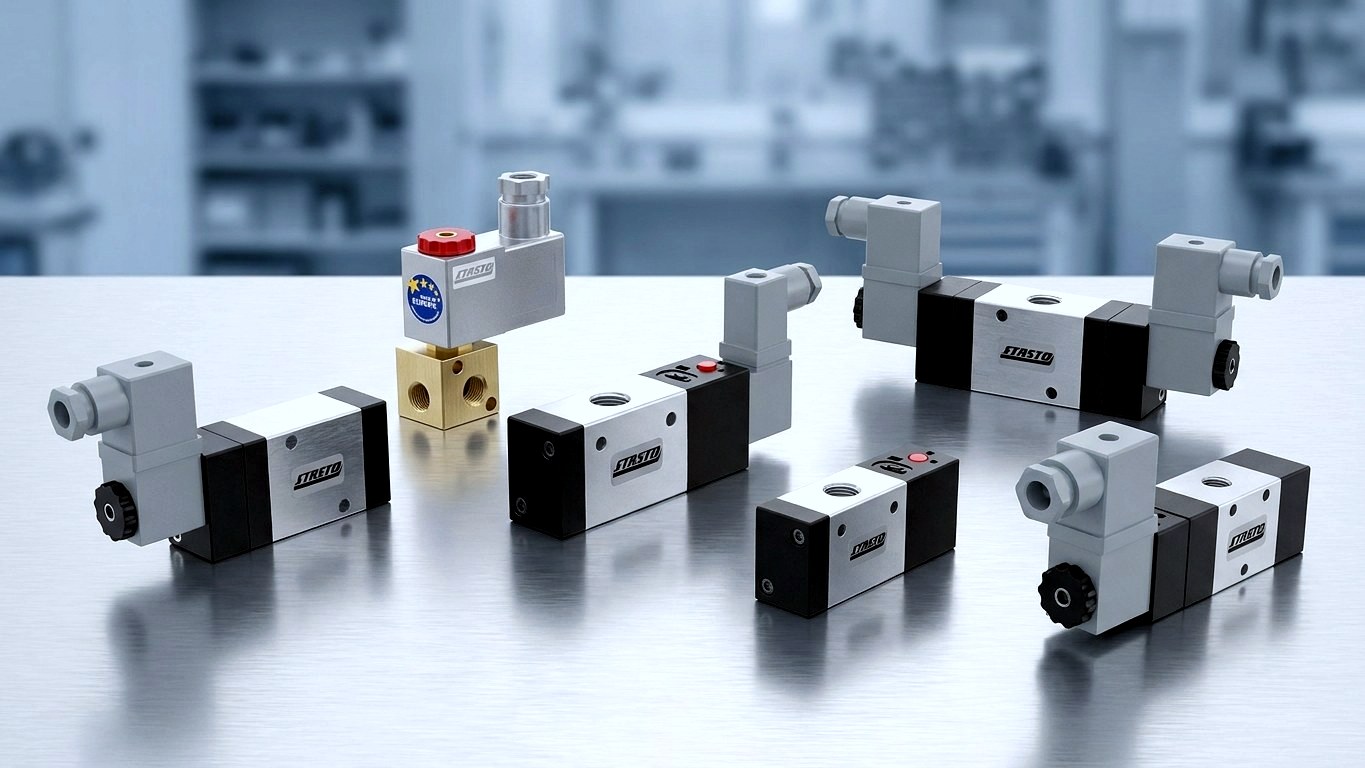

Supape NAMUR – electrovalve de montare pentru actuatoare pneumatice (VDI/VDE 3845)
Supapele NAMUR acționează direct actuatoarele pneumatice rotative – fără instalații de conducte complexe. Datorită interfeței standardizate NAMUR conform VDI/VDE 3845, electrovalva se montează direct pe interfața actuatorului, iar aerul circulă prin canale interne. La STASTO găsiți electrovalve de montare NAMUR în execuție 3/2 și 5/2 căi, pentru actuatoare cu simplu și dublu efect.
3/2 & 5/2 NAMUR pentru actuatoare pneumatice
Avantajele dumneavoastră
De ce electrovalve NAMUR de la STASTO
De la electrovalvă, prin garnitura de racordare, până la clapeta de sens – componente compatibile între ele, dintr-o singură sursă.
Montaj direct conform VDI/VDE 3845
Interfață NAMUR standardizată pentru montaj direct pe actuatoare pneumatice oscilante – fără tubulatură separată, cu mai puține puncte potențiale de scurgere.
3/2 și 5/2 dintr-o singură sursă
3/2 căi pentru actuatoare cu simplu efect, cu retur pe arc, și 5/2 căi pentru actuatoare cu dublu efect – adaptate tipului de actuator respectiv.
Lanț complet de acționare
De la electrovalva NAMUR, prin accesorii de sistem precum blocuri de valve și garnituri de racordare, până la clapeta de sens automatizată.
Consultanță B2B
Suport în selecție pentru mentenanță, achiziții, tehnic și construcția de instalații, oferit de echipa STASTO.
Ghid
Înțelegerea și alegerea corectă a supapelor NAMUR
Construcție, funcționare și criterii de selecție pentru electrovalvele de montare NAMUR, la un loc.
Ce este o supapă NAMUR?
- Construcție
- Electrovalvă de montaj cu interfață standardizată conform VDI/VDE 3845, care se montează direct pe interfața NAMUR a acționării pivotante.
- Circulația aerului
- Aerul comprimat este condus prin canale interne – fără racordare prin furtunuri individuale.
- Avantaj
- Reduce instalația de conducte, timpul de montaj și posibilele neetanșeități.
3/2 sau 5/2 – care variantă?
- 3/2 căi
- Pentru acționări cu simplu efect cu rearmare pe arc: supapa alimentează o cameră, arcurile readuc actuatorul în poziția de siguranță în caz de întrerupere a energiei.
- 5/2 căi
- Pentru acționări cu dublu efect: ambele camere ale acționării sunt alimentate și evacuate alternativ.
- Selecție
- Varianta potrivită depinde de tipul acționării și de funcția de siguranță dorită.
La ce trebuie să fiți atenți la alegere?
- Interfață și mărime constructivă
- Verificați șablonul de găuri NAMUR și mărimea constructivă a acționării.
- Tensiune bobină
- Alegeți în funcție de sistemul de comandă – în gama noastră, de ex. bobină standard cu 24 VDC.
- Racordare și accesorii
- Verificați lățimea conectorului și accesoriile incluse, cum ar fi priza pentru aparat sau amortizorul de zgomot.
- Condiții de mediu
- Gradul de protecție, temperatura și, dacă este cazul, cerințele Ex diferă în funcție de variantă – vă rugăm să verificați fișa tehnică concretă sau să ne contactați.
Comparație
NAMUR 3/2 vs. NAMUR 5/2
Versiunea NAMUR potrivită depinde de tipul de acționare și de poziția de siguranță dorită.
| 3/2 | 5/2 | |
|---|---|---|
| Tip de acționare | cu simplă acțiune (cu rearmare pe arc) | cu dublă acțiune |
| Principiu de funcționare | aerisește o singură cameră a acționării | comandă alternativ ambele camere |
| Comportament în caz de cădere de tensiune | Revenire pe arc în poziția de siguranță | fără revenire pe arc |
| Aplicație tipică | Deschis/Închis cu poziție de siguranță | deschidere și închidere definite |
Gamă de produse
Electrovalve NAMUR și accesorii compatibile
Alegeți versiunea potrivită în funcție de funcție, tensiune și interfață.
Domenii de utilizare
Unde sunt utilizate ventilele NAMUR
De la funcționarea deschis/închis a clapetelor de izolare până la modernizarea acționărilor existente.
Vane fluture automatizate
Ventil NAMUR ca element de comandă pe acționarea pivotantă pentru funcționare deschis/închis în conducte de proces și utilități.
Robinete cu bilă cu acționare pneumatică
Mișcare de rotație de 90°, comandată prin supape 3/2 sau 5/2 în funcție de tipul de acționare.
Automatizarea proceselor și construcția de instalații
Acolo unde sunt necesare interfețe standardizate, ușor de întreținut și timpi scurți de montaj.
Întreținere și retehnologizare
Înlocuirea sau echiparea ulterioară a electrovalvelor montate pe acționări existente cu interfață NAMUR.
Conducte de alimentare și medii
Comanda clapetelor și robinetelor în instalații cu funcție definită de deschidere/închidere.
Tehnica de operare și transport
Comanda acționărilor rotative pneumatice în instalații de producție și transport.
Disponibilitate și service

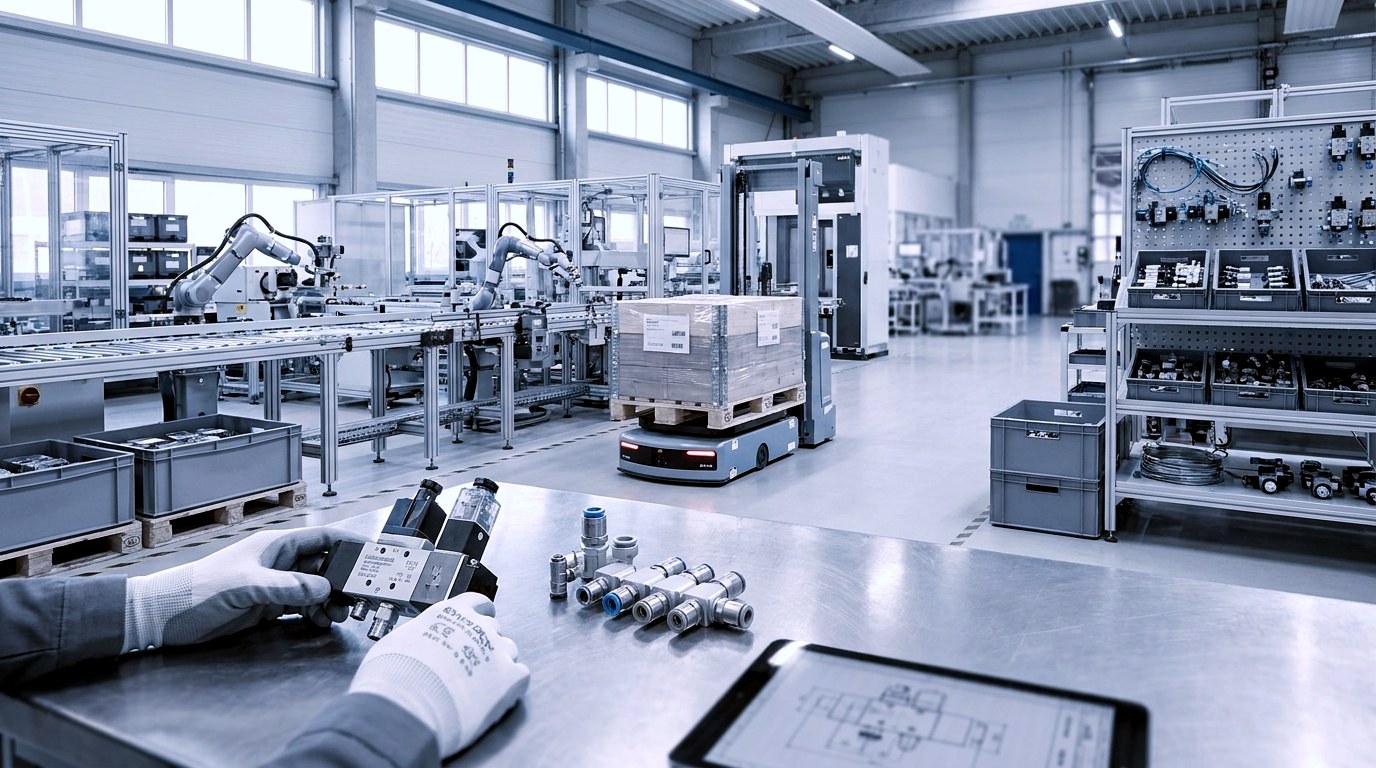

Livrare și execuții speciale
Disponibilitatea, execuțiile și parametrii tehnici depind de seria și varianta respectivă.
Termen de livrare în funcție de variantă
Vă comunicăm termenele de livrare concrete pentru configurația selectată – vă rugăm să verificați informațiile de pe pagina produsului respectiv sau să ne contactați direct.
Execuții speciale la cerere
Clarificăm la cerere tensiunile, gradele de protecție sau condițiile de mediu diferite – astfel obțineți exact configurația potrivită.
Componente adecvate
Adaptăm ventilele, seturile de racordare și blocurile de valve la acționarea și instalația dumneavoastră.
Întrebări frecvente
Întrebări și răspunsuri despre electrovalvele NAMUR
Cele mai importante aspecte privind alegerea și utilizarea electrovalvelor NAMUR cu montare directă.
Ce înseamnă NAMUR la electrovalve?
NAMUR reprezintă o interfață de montare standardizată conform VDI/VDE 3845, prin care o electrovalvă se montează direct pe actuatorul pneumatic rotativ – fără conducte separate. Aerul comprimat circulă prin canalele interne ale actuatorului.
Când am nevoie de o electrovalvă NAMUR cu 3/2 căi și când de una cu 5/2 căi?
Varianta cu 3/2 căi este potrivită pentru actuatoare cu simplu efect, cu revenire pe arc; varianta cu 5/2 căi pentru actuatoare cu dublu efect. Tipul actuatorului și poziția de siguranță dorită sunt decisive.
Ce electrovalve NAMUR oferă STASTO?
STASTO oferă, printre altele, combinația electrovalvă NAMUR 3/2 căi (NM32W1S-), precum și accesorii pentru sistemul NAMUR, cum ar fi blocul de valve NAMUR 1/4″ și garnitura de conectare NAMUR (V44, V45). Selecția completă o găsiți în categoriile de produse.
Există electrovalve NAMUR pentru medii speciale (de ex. zonă Ex)?
Variantele și condițiile de utilizare admise diferă în funcție de model. Contactați-ne cu cerințele dvs. – verificăm configurația potrivită.
Cât de rapidă este livrarea?
Termenele de livrare depind de varianta aleasă. Informația actuală o găsiți pe pagina produsului respectiv sau la cerere.
Se potrivește cu
Categorii conexe
Pentru delimitarea construcției NAMUR și pentru lanțul complet de acționare.
Începeți acum
Electrovalva NAMUR potrivită pentru actuatorul dvs. rotativ
Alegeți varianta cu 3/2 sau 5/2 căi și trimiteți cererea dvs. – sau lăsați-vă asistat de echipa STASTO la alegere.
