Distribuitoare pneumatice – acționare mecanică și manuală

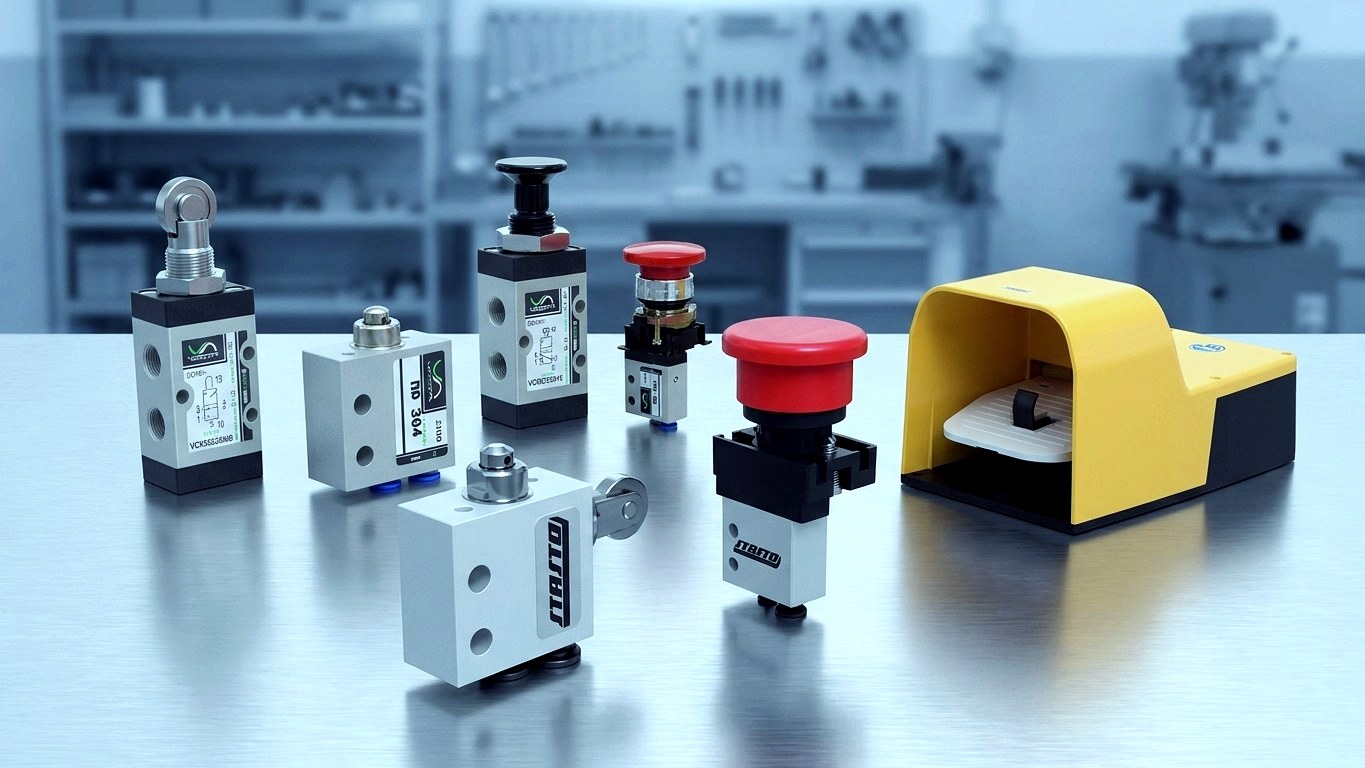

Supape distribuitoare cu acționare mecanică – supape cu rolă, cu came, cu buton și cu pedală
Când o mișcare trebuie comutată nu electric, ci direct de piesa de prelucrat, de sanie sau de mâna operatorului, supapele distribuitoare cu acționare mecanică și manuală reprezintă cea mai robustă soluție. O supapă cu rolă și pârghie sesizează poziția finală a unui cilindru fără senzori, cablaje și comandă electronică – pur pneumatic, cu uzură redusă și insensibilă la praf, șpan și umiditate. STASTO oferă întreaga gamă de tipuri de acționare într-un sistem unitar: supape cu rolă și pârghie cu rolă (VCLL, VCLR, MR/PM141, MS/PM142), supape cu came (VCMS, MA/PM140, MV), supape cu buton (VCMT, PGI/PM144, PF/PM145, PFF/PM147), supape cu manetă și pârghie (VCML, SR/PM146, MV46, MV48), supape cu pedală (PM122), precum și supape cu sertar manual și sertar rotativ (seria 214, MV26, HDV) – ca distribuitor 3/2, 5/2 și 5/3.
Prezentare generală a tipurilor de acționare
Avantajele dumneavoastră
De ce supape distribuitoare cu acționare mecanică de la STASTO
Rolă, rolă articulată, camă, buton, pârghie, mâner, pedală și sertar manual – reunite într-o sistematică cu datele tehnice care contează cu adevărat pentru dimensionare.
Toate cele cinci tipuri de acționare dintr-o singură sursă
Rolă, rolă articulată, camă, buton, buton tip ciupercă, manetă, manetă cu mâner, manetă basculantă, pedală, sertar manual și sertar rotativ: comparați tipurile de acționare într-un singur sistem, nu la mai mulți producători diferiți. Astfel se simplifică achiziția pieselor de schimb și retrofitarea, deoarece dimensiunea constructivă și funcția pot fi înlocuite adesea unu la unu.
Date tehnice suficiente pentru dimensionare
Pentru fiecare variantă găsiți diametrul nominal, debitul, domeniul de presiune, dimensiunea racordului, funcția (NC/NO) și forța de acționare la 6 bar. Exemplu: un ventil cu rolă VCLL326M8 comută cu 22 N la 6 bar, un ventil miniatural MR314 comută deja cu 12 N – o diferență care decide asupra forței de apăsare admise pe camă.
De la miniatural la debit mare
Seriile acoperă atât 60 Nl/min pentru liniile de comandă și preluările de semnal, cât și 1.080 Nl/min pentru comanda directă a cilindrilor. Seriile mici lucrează cu racord înfiletabil de 4 mm sau 8 mm și diametru nominal de 2,5 mm, cele mai mari cu 1/8", 1/4" sau 1/2" și diametre nominale de până la 9 mm.
Consultanță din partea inginerilor de automatizare
Primiți asistență la dimensionare privind secvența de comutare, geometria de acționare și unghiul de apăsare, nu doar un cod de articol. La cerere, asamblăm ventilul, racordul, furtunul și cilindrul într-un ansamblu adaptat.
Ghid
Alegerea distribuitorului pneumatic cu acționare mecanică potrivit
Cinci criterii de selecție conduc sigur la varianta potrivită – de la funcția supapei, prin tipul de acționare, până la debit, domeniul de presiune și forța de acționare.
Stabilirea funcției și a tipului de acționare
- Distribuitor 3/2
- Comandă cilindri cu simplă acțiune și transmite semnale. NC = normal închis, NO = normal deschis.
- Distribuitor 5/2
- Comandă cilindri cu dublă acțiune – disponibil, printre altele, ca supapă cu rolă VCLL/VCLR, supapă cu camă VCMS, supapă cu buton VCMT și supapă cu pedală PM122.
- 5/3 cu poziție centrală blocată
- Menține poziția pistonului în poziția intermediară, de exemplu VCML53618 și VCML53614.
- Rolă sau rolă articulată
- O rolă fixă comută în ambele sensuri de acționare, o rolă articulată (Seria MS/PM142) comută doar într-un sens și cedează în sens opus.
- Acționare cu camă, cu buton sau cu pedală
- Acționare cu camă pentru profiluri de came definite, acționare cu tijă/buton pentru comandă manuală, acționare cu pedală pentru lucrul cu mâinile libere.
- Revenire: arc sau reținere (clichet)
- Supapele cu revenire prin arc revin automat (funcționare cu impuls, preluare semnal), variantele cu reținere precum VCMT32018, MV26 sau Seria 214 mențin starea.
Verificați debitul, presiunea și forța de acționare
- Linii de semnal și comandă
- 60 Nl/min la DN 2,5 mm sunt suficienți – seriile MR, MS, MA, PGI, PF, PFF, SR.
- Comandă directă a cilindrului
- 650 Nl/min (DN 6, 1/8") sau 1.080 Nl/min (DN 8, 1/4"); o supapă subdimensionată prelungește vizibil timpul de cursă.
- Interval de presiune
- Majoritatea seriilor prezentate sunt concepute pentru 0...10 bar; MV46 și MV48 funcționează până la 15 bar, seria de sertar rotativ HDV până la 12 bar, iar supapa cu pedală PM122 în intervalul 3...10 bar.
- Forța de acționare la 6 bar
- 12 N la seria miniaturală, 22 N la VCLL/VCLR, 35 N respectiv 50–64 N la VCMS, în funcție de mărimea constructivă. Forța crește odată cu presiunea.
- Poziția de montaj și cursa de suprapresare
- Țineți cont de rampa de acționare a camei și cursa de suprapresare: rola nu trebuie apăsată dincolo de cursa admisă.
- Montaj pe panou
- Pentru pupitre de comandă sunt disponibile variante pentru montaj pe panou, precum MV314.
Comparație
3/2, 5/2 și 5/3 în comparație directă
Funcția ventilului determină ce cilindri și lanțuri de comandă puteți acționa – tipul de acționare poate fi ales apoi liber.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Funcție tipică | Cilindri cu simplu efect, preluare semnal | Cilindri cu dublu efect | Cilindri cu dublu efect cu poziție intermediară |
| Poziție de repaus | NC (blocat) sau NO (deschis) | Două poziții de comutare stabile | Poziție centrală blocată (pistonul rămâne fix) |
| Serii exemplu | VCLL, VCLR, VCMS, VCMT, MR/PM141, Serie 214 | VCLL, VCLR, VCMS, VCMT, VCML, PM122 | VCML (de ex. VCML53618, VCML53614) |
| Tipuri de acționare | Rolă, rolă articulată, camă, buton, sertar manual | Rolă, camă, buton, manetă, pedală | Manetă manuală, cu reținere sau cu revenire pe arc |
| Debit (tipic) | 60 până la 650 Nl/min | 650 până la 1.080 Nl/min | 650/1.080 Nl/min |
Gamă de produse
Tipuri de acționare și categorii
Șase grupe de produse acoperă întreaga gamă, de la detectarea poziției finale, la stațiile de comandă, până la funcția de reglare și izolare.
Aplicații
Cazuri de utilizare tipice
De la detecția poziției finale fără senzor până la evacuarea de urgență a aerului: acolo unde distribuitoarele acționate mecanic și manual își arată punctele forte.
Detectare poziție finală fără senzori
Un ventil cu rolă transmite direct pneumatic poziția finală atinsă a cilindrului și declanșează pasul următor. În medii cu lichid de răcire, praf metalic sau stropi de sudură, această soluție este adesea mai robustă decât o soluție electrică – și nu necesită nici spațiu în dulapul electric, nici trasee de cablu.
Comenzi de ciclu și came de comandă
Ventilele cu came citesc came de comandă și șine cu came. Este esențială corelarea unghiului de acționare, a cursei și a forței de acționare: seria VCMS necesită, în funcție de mărimea constructivă, 35 N respectiv 50–64 N la 6 bar, în timp ce seria miniaturală MA/PM140 necesită doar 12 N.
Stații de comandă manuală și posturi de pregătire
Ventilele cu buton, cu manetă cu came și cu manetă manuală formează stații de comandă care funcționează fără sistem de control: strângere și eliberare, avans pornit/oprit, schimbare de sculă. Variantele cu reținere păstrează starea, iar variantele cu revenire pe arc revin automat la poziția inițială la eliberare.
Comandă manuală liberă la dispozitive de presare și fixare
Ventilele cu pedală din seria PM122 declanșează cursa de lucru în timp ce operatorul ghidează piesa. Pentru comanda bimanuală conformă cu cerințele de siguranță este disponibil blocul de siguranță bimanual din gama elemente de comandă pneumatică; evaluarea din punct de vedere al siguranței se face la nivelul instalației.
Purjare de urgență, funcții de pregătire și service
Ventilele cu sertar manual și cu sertar rotativ izolează secțiuni ale instalației de rețeaua de aer comprimat în timpul pregătirii sau le purjează în mod definit. Variantele 4/3 HDV cu poziție mediană purjată reprezintă o alegere frecventă în acest caz.
Lanțuri de comandă fără componente electrice
Acolo unde se dorește un lanț de comandă exclusiv pneumatic, combinați ventilele distribuitoare acționate mecanic cu ventile de reținere duble, temporizatoare și indicatoare vizuale. Datele privind materialele, compatibilitatea cu mediul de lucru și compatibilitatea Ex depind de variantă și se confirmă la cerere.
Aprovizionare
Aprovizionare fără ocolișuri
Variantele uzuale ale seriilor prezentate pot fi livrate pe termen scurt; disponibilitatea concretă și termenul de livrare depind de variantă și serie și vă sunt confirmate pentru fiecare articol în parte. Execuțiile speciale, elementele de acționare diferite sau schemele de racordare le clarificăm la cerere. Pentru necesități recurente, stabilim contracte-cadru și cantități de tragere, astfel încât întreținerea și montajul să fie aprovizionate în mod planificat.
Ofertă cu verificare tehnică
Fiecare cerere este verificată în funcție de aplicație – funcția, geometria de acționare și schema de racordare sunt comparate înainte de ofertare.
Fișe tehnice pe fiecare serie
Fișele tehnice și desenele cotate pentru seriile VCLL, VCMS, VCMT, VCML, PM122, HDV și altele le punem la dispoziție la cerere.
Condiții de utilizare în funcție de variantă
Datele privind domeniul de temperatură, compatibilitatea cu mediul, materialele și compatibilitatea Ex depind de variantă – vă rugăm să solicitați, le confirmăm pe baza fișei tehnice respective.
Piese de schimb și accesorii de acționare
Arcuri cu camă, pârghii cu rolă și alte elemente de acționare pentru retrofit și întreținere, la cerere.
Proces
În trei pași către ventilul potrivit
De la descrierea aplicației până la ansamblul adaptat format din ventil, racord, furtun și cilindru.
Descrieți aplicația
Specificați funcția ventilului (3/2, 5/2, 5/3), tipul de acționare, dimensiunea racordului și debitul necesar – sau pur și simplu mișcarea care trebuie comandată.
Dimensionare și ofertă
Tehnicienii noștri de automatizare verifică secvența de comutare, geometria de acționare, unghiul de acționare și forța de acționare și pun la dispoziție fișe tehnice, precum și o ofertă exactă pe articol.
Livrare și reaprovizionare
Disponibilitatea și termenul de livrare sunt confirmate exact pe articol. Pentru necesități recurente, stabilim contracte-cadru și contingente de tragere.
Întrebări frecvente
Întrebări frecvente despre distribuitoarele acționate mecanic
Răspunsuri despre distribuitoarele cu rolă, tipurile de acționare, funcțiile ventilelor și dimensiunile racordurilor.
Ce este un distribuitor cu rolă în pneumatică?
Un distribuitor cu rolă este un distribuitor acționat mecanic, a cărui poziție de comutare este schimbată prin acționarea unei role – de obicei de către un cilindru, un sanie sau o piesă de prelucrat. Funcționează pur pneumatic și înlocuiește, în multe comenzi ciclice, un limitator electric împreună cu tot cablajul aferent.
Prin ce se deosebesc distribuitorul cu rolă, cu camă și cu rolă articulată?
Distribuitorul cu rolă comută la trecerea peste ea în ambele direcții, distribuitorul cu rolă articulată comută doar într-o singură direcție de apropiere, iar distribuitorul cu camă este acționat printr-un tachet de la un profil de comandă. Distribuitorul cu rolă articulată (de ex. seria MS/PM142) cedează în direcția opusă, în timp ce distribuitorul cu camă necesită un profil de cursă bine definit.
3/2 sau 5/2 – de ce distribuitor am nevoie?
Distribuitoarele 3/2 sunt potrivite pentru cilindri cu simplă acțiune și pentru semnale de comandă, iar distribuitoarele 5/2 pentru cilindri cu dublă acțiune. Ambele funcții sunt disponibile în mai multe tipuri de acționare, precum VCLL și VCLR ca distribuitor cu rolă, VCMS ca distribuitor cu camă și VCMT ca distribuitor cu buton.
Ce dimensiuni de racord sunt disponibile?
În funcție de serie, sunt disponibile racorduri instant de 4 mm și 8 mm, M5, precum și filet interior și exterior de 1/8", 1/4" și până la 1/2". Seriile mici lucrează cu diametru nominal de 2,5 mm, cele mai mari cu diametre nominale de până la 9 mm.
Cât de mare este forța de acționare?
Valorile din fișa tehnică se referă la 6 bar: un distribuitor cu rolă VCLL326M8 comută cu 22 N, un distribuitor miniatural MR314 chiar cu 12 N. Distribuitoarele cu camă din seria VCMS necesită, în funcție de mărime, 35 N respectiv 50–64 N; forța de acționare crește odată cu presiunea de lucru.
Când aleg o variantă cu reținere în locul uneia cu revenire pe arc?
Supapele cu reținere mențin starea comutată și sunt potrivite pentru funcții de pregătire și blocare, în timp ce supapele cu revenire pe arc revin automat la eliberare și sunt potrivite pentru regim de impuls și preluarea semnalelor. Exemple de supape cu reținere sunt VCMT32018, MV26 și seria 214.
Ce interval de presiune acoperă seriile?
Majoritatea seriilor prezentate sunt concepute pentru 0…10 bar; MV46 și MV48 funcționează până la 15 bar, seria de supape cu sertar rotativ HDV până la 12 bar, iar supapa cu pedală PM122 în intervalul 3…10 bar. Valorile exacte depind de variantă și sunt confirmate în fișa tehnică.
Există variante pentru montaj pe panou de comandă?
Da, pentru pupitre de comandă și panouri de control sunt disponibile variante pentru montaj pe panou, precum MV314. Schema de conectare, dimensiunile și condițiile admise de montaj le găsiți în fișa tehnică specifică seriei sau ni le puteți solicita.
Recomandate
Categorii conexe
Completați nivelul de acționare cu elemente logice, actuatoare și tehnică de racordare pentru lanțul complet de comandă pneumatică.
Pasul următor
Căutați un distribuitor cu rolă, cu camă, cu buton sau cu pedală?
Alegeți direct din sortiment sau descrieți-ne aplicația dumneavoastră – stabilim împreună tipul de acționare, funcția și debitul.
