Pneumatică · Supape de reglare și de sens unic

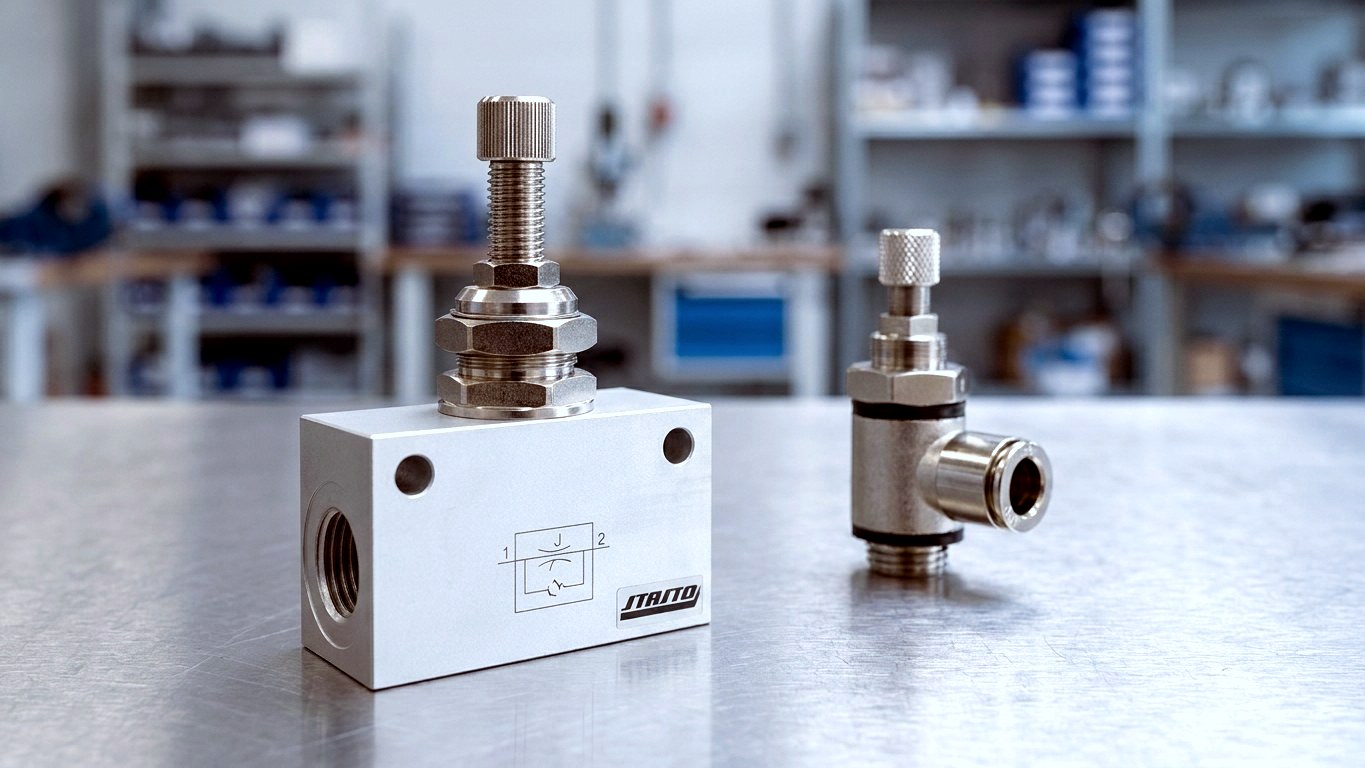

Supape de reglare a debitului cu sens unic pentru cilindri pneumatici – reglare precisă a vitezei de cursă
Supapele de reglare a debitului cu sens unic controlează viteza de deplasare a cilindrilor dvs. pneumatici – definit, repetabil și fără intervenție asupra presiunii. Într-o direcție, supapa restricționează fluxul de aer printr-un ac reglabil; în sens opus, supapa de sens unic integrată deschide trecerea liberă. Astfel reglați separat mișcarea de extensie și de retragere. La STASTO alegeți dintre trei forme constructive – bloc, înșurubare și pivotantă (Push-in) – cu racorduri de la M5 la G1/2.
Bloc · Înșurubare · Pivotantă
Avantaje
De ce supape de reglare a debitului cu sens unic de la STASTO
Reglarea direcțională a vitezei pentru mișcări lente și repetabile ale pistonului – potrivit pentru cilindrul, spațiul de montaj și configurația furtunului dumneavoastră.
Reglare independentă a vitezei
Extinderea și retragerea cilindrului pot fi reglate independent – de obicei prin droselare pe evacuare pentru o mișcare uniformă.
Trei construcții pentru orice situație de montaj

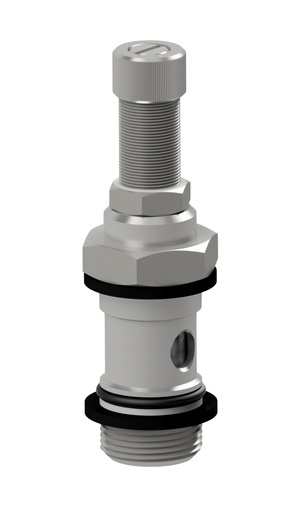

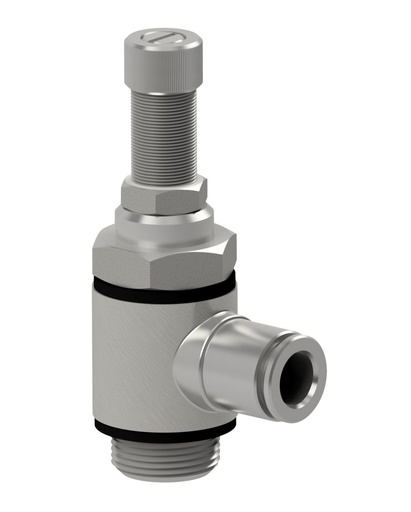

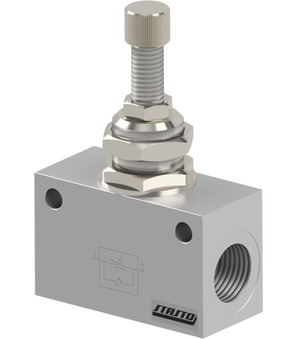

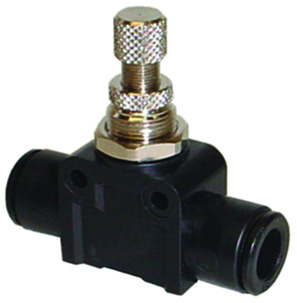

Execuție bloc (seria MV21-U, MV34-U), execuție înșurubabilă (seria MV44) și versiuni pivotante push-in (seria UFC05-C/V, MV15MA35-C/V) acoperă montarea pe port, instalarea compactă și rutarea flexibilă a furtunului.
Gamă largă de racorduri
De la M5 la G1/8, G1/4, G3/8 și G1/2; debite nominale variabile în funcție de serie și racord – la seria MV21-U, de exemplu, de la 70 la 1.350 Nl/min.
Reglare fină și precisă
Reglare prin șurub cu fantă sau șurub inelar, în funcție de serie cu posibilitate de blocare împotriva reglării accidentale – potrivit pentru cilindri conform ISO 15552 și ISO 6432.
Tipuri constructive
Regulatoare de debit cu supapă de sens după tip constructiv
Alegeți seria potrivită în funcție de racordul cilindrului, spațiul disponibil și traseul furtunului.
Comparație forme constructive
Bloc, înșurubabil sau orientabil – care tip constructiv se potrivește?
Cele trei clase de tip constructiv diferă în principal prin modul de montaj și traseul furtunului. O prezentare generală pentru preselecție rapidă.
| Bloc | Înșurubare | Pivotant (Push-in) | |
|---|---|---|---|
| Serii | MV21-U, MV34-U | MV44 | UFC05-C/V-W/-S/-F, MV15MA35-C/V |
| Montaj | Direct la portul cilindrului sau în conductă | Înșurubat în filetul cilindrului sau al componentei | Racord push-in, orientabil |
| Racord | M5 până la G1/2 (MV21-U), furtun 4–8 mm (MV34-U) | Montaj filetat, economie de spațiu | Racord push-in pentru furtun |
| Ghidare furtun | Fix la port | Compact la racord | Flexibil, orientabil |
| Utilizare tipică | Cilindri standard, aplicații uzuale | Spații de montaj reduse | Instalare flexibilă a furtunurilor, trasee variabile |
Ghid
Reglare pe evacuare sau pe admisie – ce se potrivește?
Alegerea direcției de reglare a debitului determină comportamentul de mișcare al cilindrului. Urmați câțiva pași simpli pentru a găsi varianta potrivită.
Înțelegerea direcției de reglare
- Reglare pe evacuare (Meter-out)
- Aerul care iese din cilindru este throttlat. Pe partea de evacuare se formează o contrapresiune – această pernă de aer asigură o mișcare lină, uniformă și mai puțin dependentă de sarcină. Varianta cel mai frecvent utilizată în practică.
- Reglare pe admisie (Meter-in)
- Aerul de admisie este throttlat. Se utilizează în cazuri speciale, de exemplu la cilindri cu simplă acțiune sau volume foarte mici, însă la sarcini mai mari tinde să producă porniri bruste.
- Debit nominal
- Indică intervalul reglabil al debitului volumetric – la seria MV21-U, de exemplu 70–1.350 Nl/min. Valorile exacte se găsesc în fișa tehnică a variantei respective.
Selecție în patru pași
- 1. Determinarea racordului cilindrului
- Stabiliți filetul (M5, G1/8 până la G1/2) sau racordul pentru furtun.
- 2. Alegerea constructivă
- Bloc (montaj pe port), înșurubare (compact) sau pivotant/Push-in (ghidare flexibilă a furtunului).
- 3. Stabilirea Ø furtunului
- Corespunzător instalației dvs. de furtunuri – în funcție de serie, de exemplu 4–16 mm.
- 4. Verificarea direcției de reglare
- Evacuare (standard) sau admisie, în funcție de execuția seriei.
Aplicații
Unde se utilizează droselele cu supapă de sens
Oriunde cilindrii pneumatici trebuie mișcați controlat și repetabil.

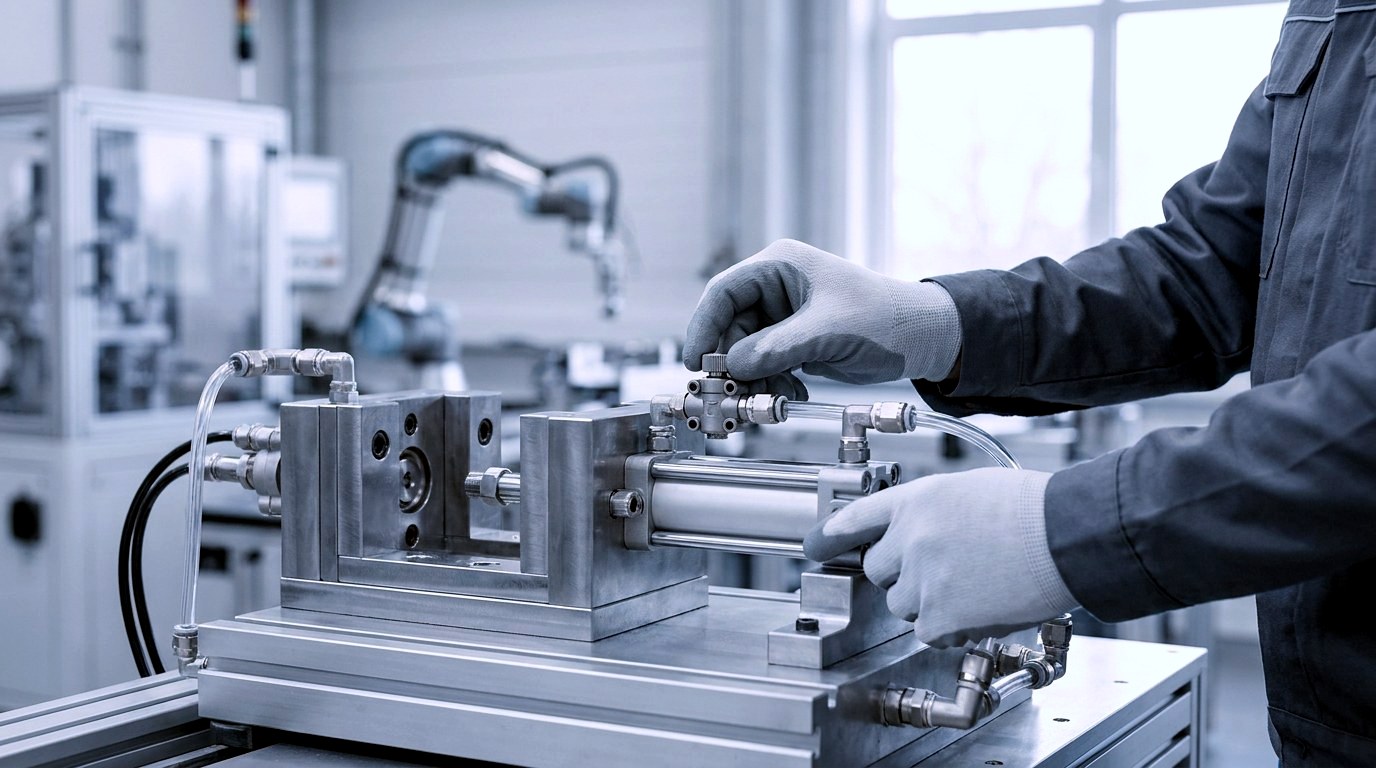

Reglarea vitezei cilindrului
Reglarea separată a mișcării de extindere și retragere a cilindrilor pneumatici, de ex. pentru apropierea lentă a unui dispozitiv de prindere.

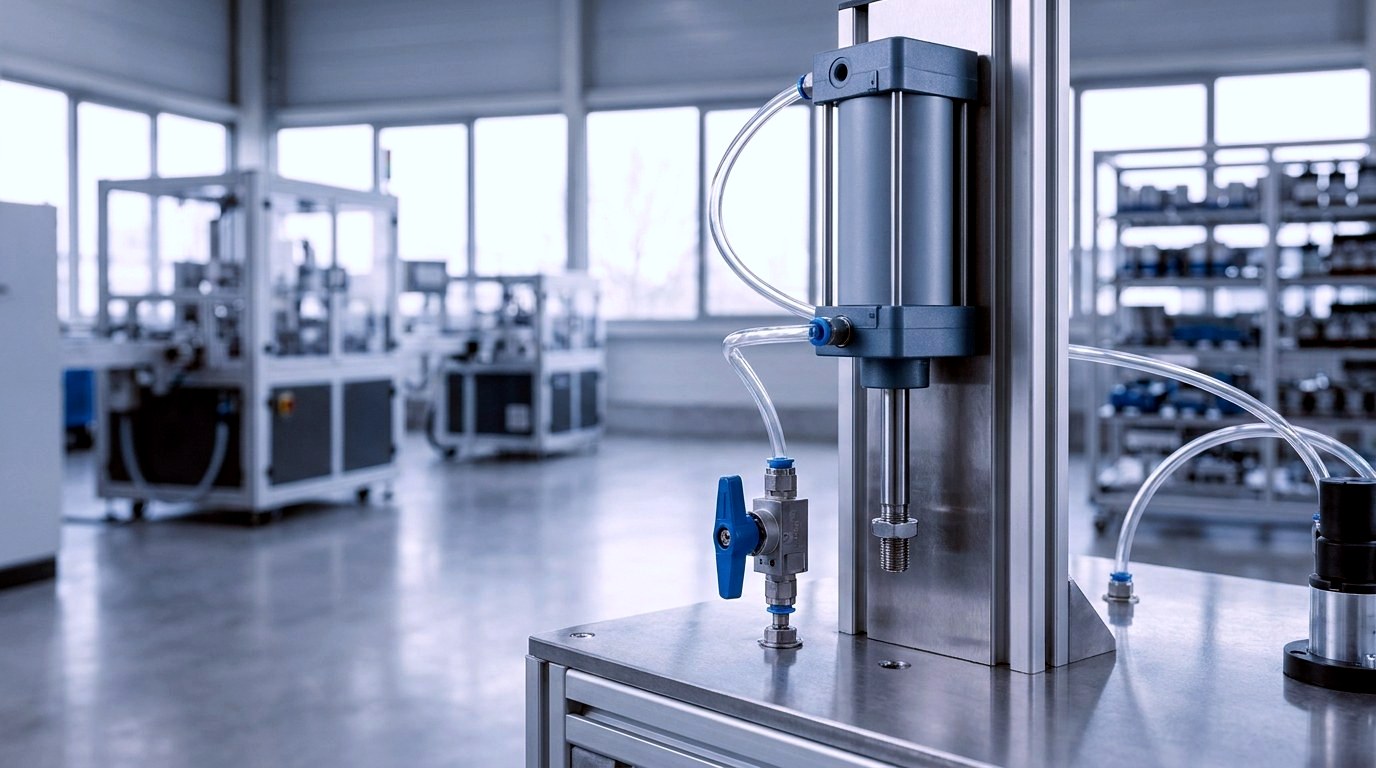

Droselare pe evacuare
Metodă standard consacrată: aerul este droselat pe partea de evacuare, formând o pernă de contrapresiune care asigură o mișcare lină și uniformă a pistonului.

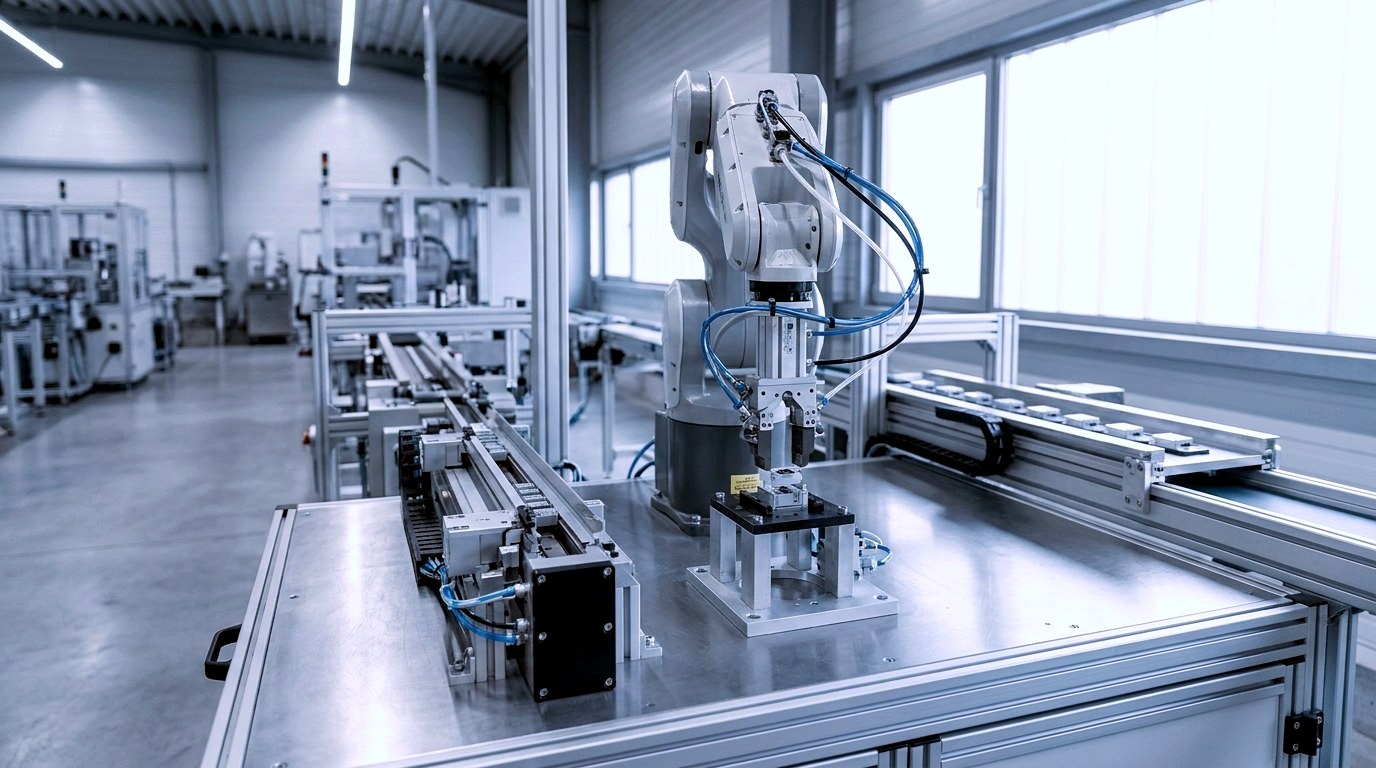

Tehnică de manipulare și asamblare
Mișcări controlate la grippere, avansuri și glisiere în linii de producție automatizate.

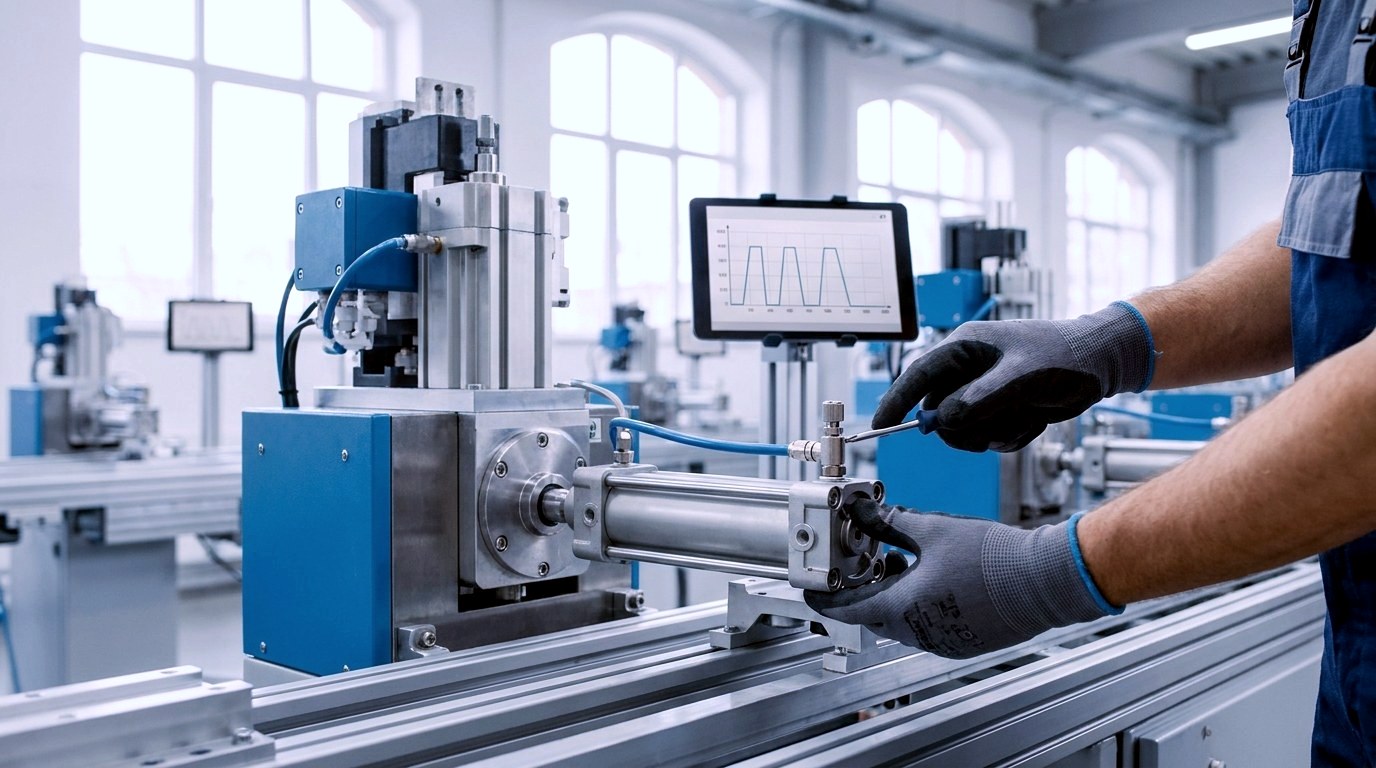

Reglaj fin al timpilor de ciclu
Reajustarea curselor la cilindrii existenți și sincronizarea precisă a timpilor de ciclu în instalații.

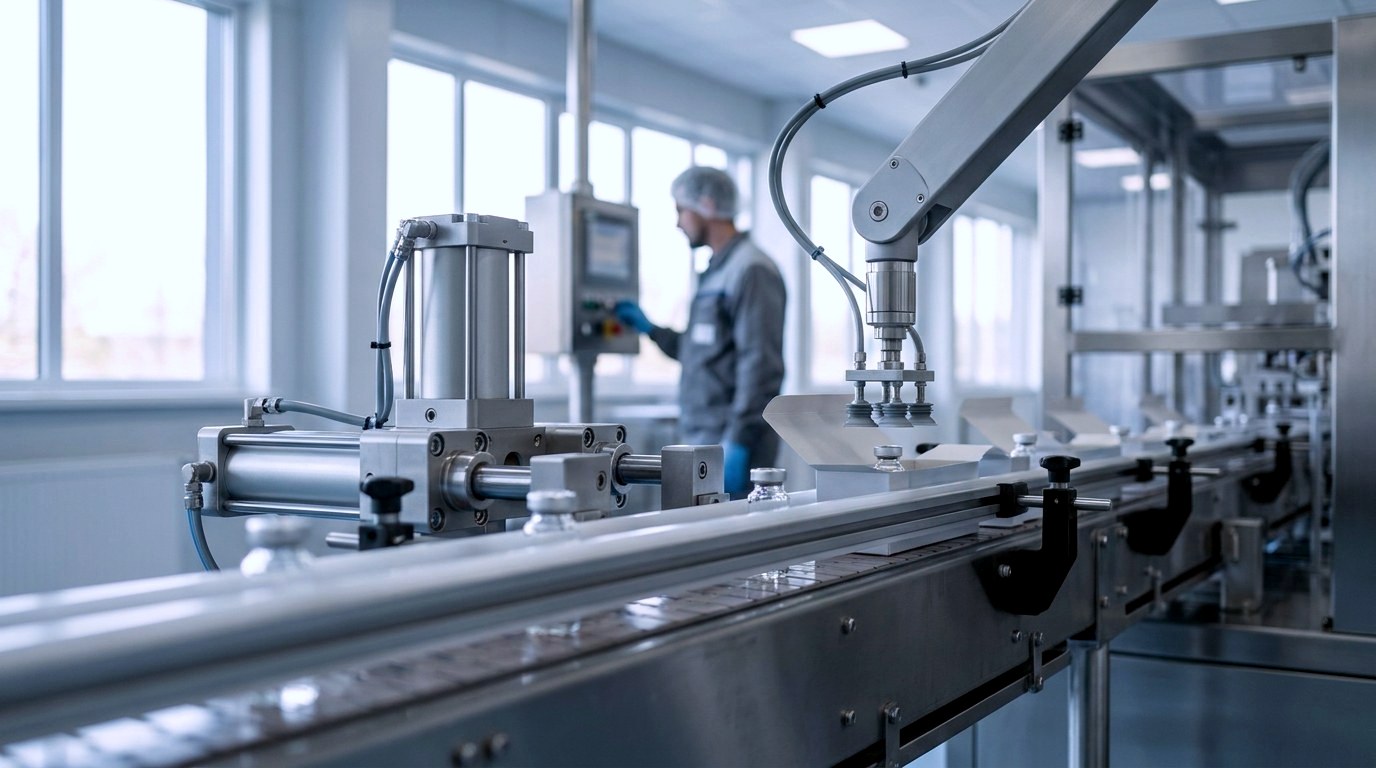

Mișcări line la ambalare
Mișcare lină și fără sacadări a pistonului la cilindrii din liniile de ambalare și dozare pentru manipulare delicată.

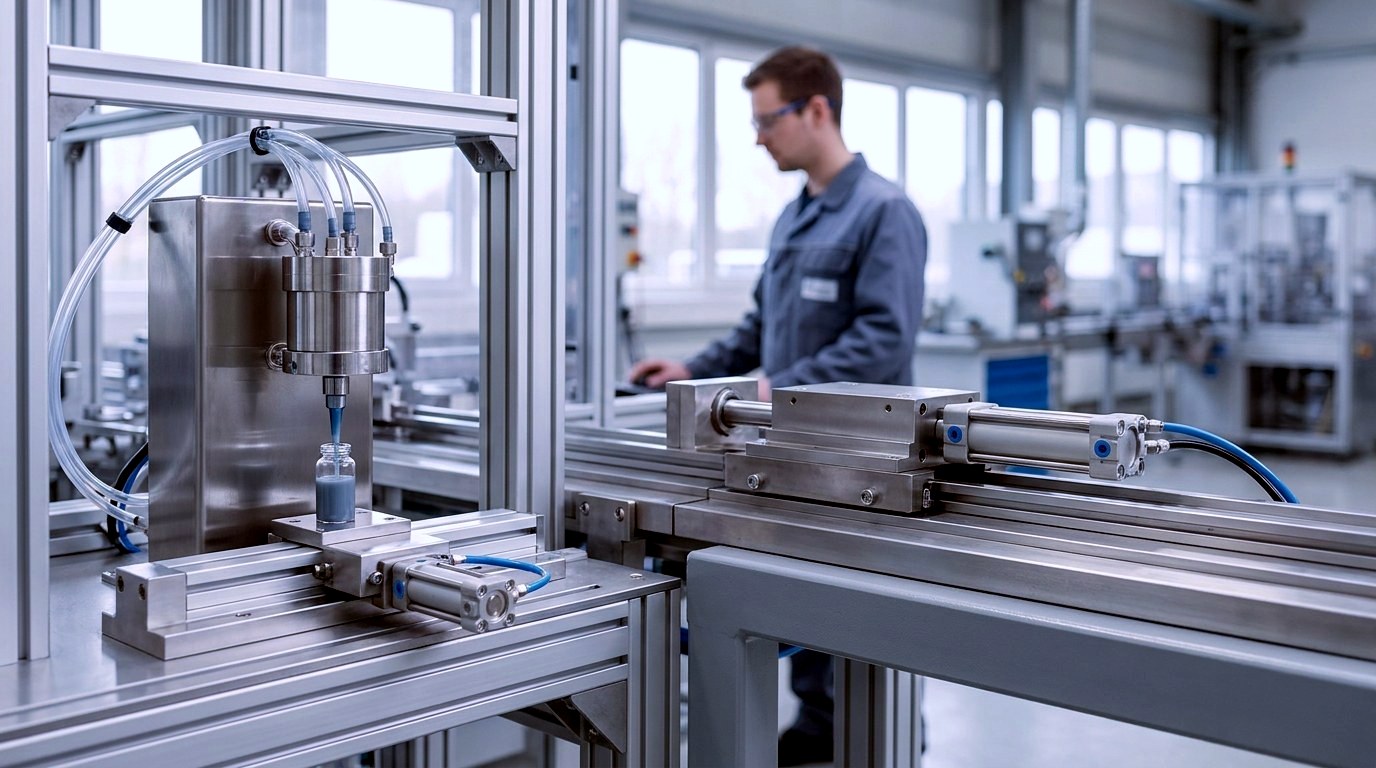

Mișcări de dozare și avans
Mișcări controlate și repetabile ale cilindrilor la avansuri și glisiere în instalații de proces.
Disponibilitate & Consultanță

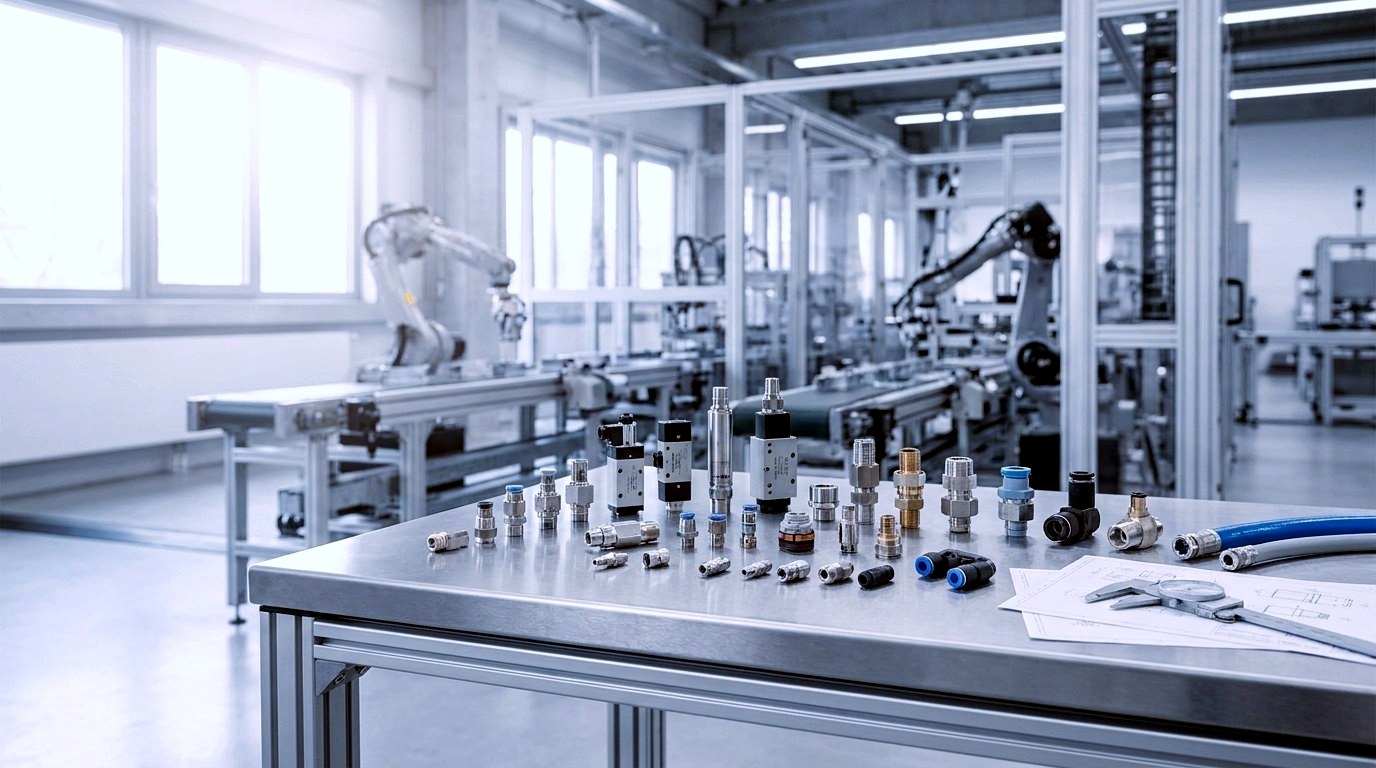

Selecție, variante și consultanță
Racordul, Ø-ul furtunului, debitul nominal și materialele diferă în funcție de serie — datele exacte se găsesc pe pagina fiecărui articol.
Disponibilitate în funcție de serie
Cantitatea minimă de comandă și informațiile de livrare se găsesc pe pagina produsului sau a variantei respective.
Date tehnice per articol
Racordul, Ø-ul furtunului, debitul nominal și materialele sunt specificate în fișa tehnică a fiecărei variante. Domeniul de temperatură și presiune variază în funcție de serie.
Execuții speciale și consultanță
Întrebările privind forma constructivă, racordul sau direcția de droselaj primesc răspuns din partea echipei noastre tehnice la cerere.
Întrebări frecvente
Întrebări despre regulatoarele de debit cu supapă de sens
Răspunsuri despre funcționare, montaj, racorduri și selecție.
Ce este un regulator de debit cu supapă de sens și cum funcționează?
Un regulator de debit cu supapă de sens combină un drosel reglabil cu o supapă de sens și controlează viteza unui cilindru pneumatic în funcție de direcție. Pe o direcție de curgere, fluxul de aer este restricționat și reglat printr-un ac; pe direcția opusă, supapa de sens deschide trecerea liberă.
Unde montez supapa – pe cilindru sau pe furtun?
Depinde de forma constructivă: supapele bloc și cele cu înșurubare se montează preferabil direct pe portul cilindrului, iar supapele orientabile/push-in permit o instalare flexibilă pe traseul furtunului. Montajul pe portul cilindrului este cel mai frecvent utilizat pentru reglarea aerului de evacuare.
Care este diferența față de droselul simplu?
Un drosel simplu (ex. seria MV21-B, MV34-B) restricționează fluxul în ambele direcții, în timp ce un regulator de debit cu supapă de sens restricționează doar într-o singură direcție. Regulatorul de debit cu supapă de sens permite trecerea liberă a aerului în direcția opusă – aceasta este condiția pentru reglarea vitezei în funcție de direcție.
Ce racorduri și diametre de furtun sunt disponibile?
În funcție de serie, racordurile filetate variază de la M5 la G1/8, G1/4, G3/8 și G1/2; racordurile pentru furtun sunt disponibile în diametre standard, în funcție de variantă. Specificațiile exacte se găsesc pe pagina de produs corespunzătoare.
Cât de mult pot regla debitul volumic?
Domeniul de reglare depinde de debitul nominal al seriei – de exemplu, pentru seria MV21-U, acesta variază de la 70 Nl/min (M5) până la 1.350 Nl/min (G1/2). Detaliile pentru fiecare variantă se regăsesc în fișa tehnică.
Ce cilindri sunt suportați?
Supapele sunt compatibile cu cilindrii pneumatici comuni, de exemplu conform ISO 15552 sau ISO 6432. Combinația potrivită de racord și formă constructivă se alege în funcție de tipul cilindrului dvs.; în caz de incertitudine, vă oferim cu plăcere consultanță.
Produse conexe
Categorii conexe
Componente complementare și produse înrudite tematic pentru sistemul dumneavoastră de comandă pneumatică.
Selectați acum
Găsiți regulatorul de debit cu supapă de sens potrivit
Alegeți forma constructivă, racordul și diametrul furtunului – sau solicitați consultanță de la echipa noastră tehnică.
