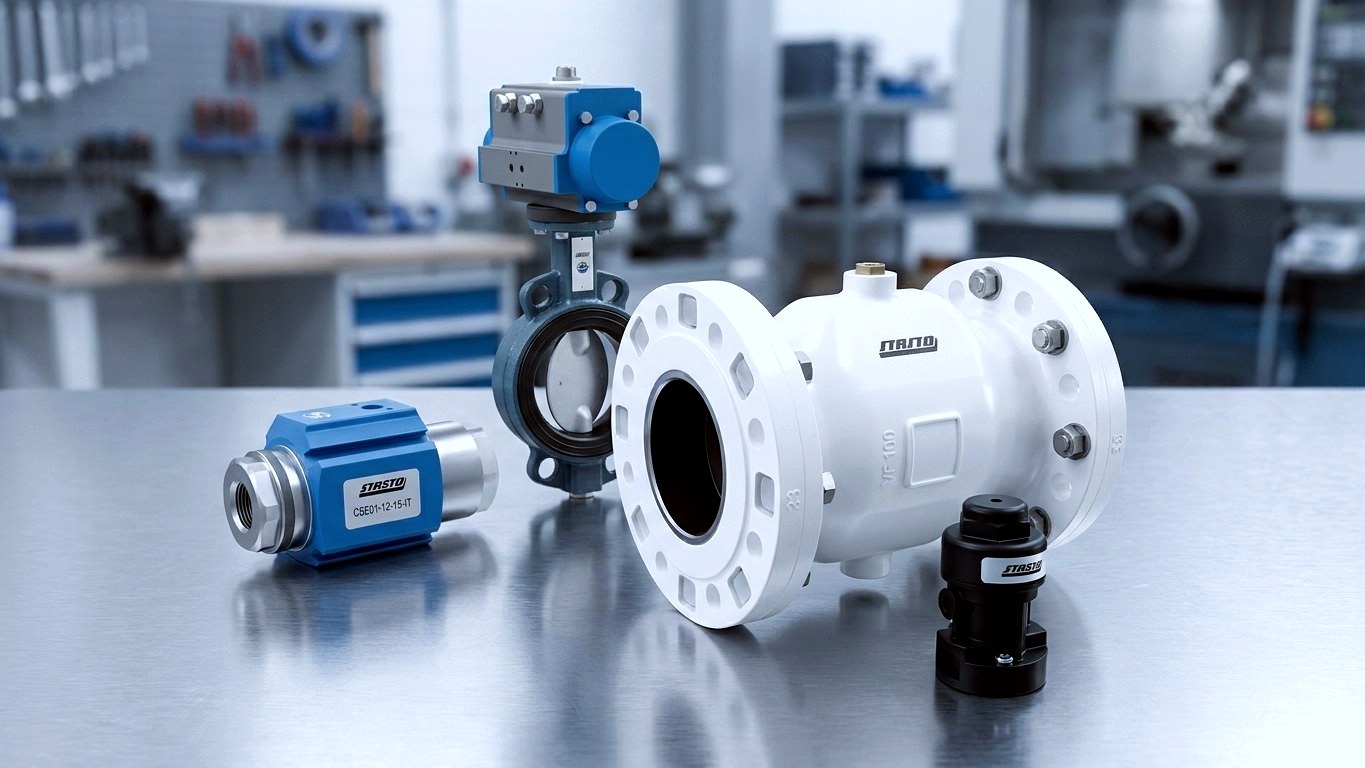

Supape cu manșon pneumatice – vane cu manșon pentru medii abrazive și agresive
Când solide, materiale în vrac sau suspensii agresive distrug orice etanșare de scaun de ventil în câteva săptămâni, supapa cu manșon pneumatică este soluția constructivă corectă: mediul curge exclusiv printr-un manșon elastic. Nu există scaun, con, tijă sau garnitură în calea mediului — închiderea se face prin presiunea de comandă care strânge complet manșonul. Astfel, uzura se concentrează pe o singură componentă, ușor de înlocuit. STASTO oferă supape cu manșon pneumatice în mai multe game: de la execuția cu flanșă seria PI02 și seria VF în DN 40 până la DN 300, prin seria PI08 cu racord filetat (G 1", DN 25), până la supapele compacte cu manșon seria PI05/PI06 pentru manșoane continue. Alegem împreună cu dumneavoastră diametrul nominal, materialul manșonului și automatizarea în funcție de mediu, presiunea de lucru și cerințele de ciclare — nu după pagina din catalog.
Dimensionare în funcție de mediu și presiune
De ce o vană cu manșon
Patru avantaje constructive ale vanelor cu manșon pneumatice
Manșonul de furtun preia simultan închiderea și ghidarea mediului. Acest lucru schimbă fundamental logica de uzură a unui punct de închidere.
Fără contact al mediului cu scaunul și acționarea
Trecerea este un canal neted de furtun fără spații moarte, muchii sau scaune de etanșare. Particulele abrazive, fibrele și solidele trec prin vană fără a atinge suprafețe metalice funcționale. La uzură se înlocuiește manșonul, nu întreaga armătură.
Secțiune liberă, cu cursă completă
În stare deschisă, trecerea corespunde diametrului interior al furtunului — practic nicio îngustare de secțiune, pierdere de presiune redusă, fără zone de depunere. De aceea vanele cu manșon sunt preferate în locul armăturilor clasice de închidere pentru suspensii, șlamuri și pulberi.
NC sau NO — adaptat logicii de siguranță
Seria PI03 este executată ca NC (normal închisă, fără presiune), seria PI04 ca NO (normal deschisă). La variantele cu furtun continuu, PI05 = NC și PI06 = NO. Seriile cu flanșă PI02, PI12 și VF funcționează cu acționare directă: presiune de comandă cu 1,8 până la 2,5 bar peste presiunea de lucru reală.
Variante de material și igienă direct din catalog
Manșoane din cauciuc natural, cauciuc natural pentru contact alimentar, cauciuc natural aprobat FDA (seria PI02-WRA), EPDM pentru contact alimentar, EPDM-HTEC pentru contact alimentar și NBR pentru contact alimentar. Piesele de racord în contact cu mediul ale seriilor PI03/PI04 din 1.4435, la seria PI08 din oțel inoxidabil.
Noțiuni de bază
Principiu de funcționare, tipuri constructive și criterii de selecție explicate
Cine dimensionează o vană cu manșon decide trei aspecte: tipul de racord, logica de comutare și materialul furtunului. Blocurile următoare rezumă ce contează în acest sens.
Cum funcționează o vană pneumatică cu manșon
- Principiu de închidere
- Presiunea de comandă acționează din exterior asupra manșonului elastic și îl strânge complet. În fluxul de mediu nu există suprafață de etanșare.
- Acționare directă
- La seriile cu flanșă PI02, PI12 și VF, presiunea de comandă acționează direct asupra furtunului: 1,8 până la 2,5 bar peste presiunea de lucru reală.
- Cu acționare
- Seria PI03 (NC) și seria PI04 (NO) funcționează cu diametru de acționare de 80 mm; presiunea de comandă la PI03 este de 4,4–10 bar, iar la PI04 conform diagramei din fișa tehnică.
- Piesă de uzură
- Manșonul este piesa de uzură definită și poate fi comandat separat — armătura în sine rămâne în funcțiune.
Tipuri de racorduri din gamă
- Flanșă PN 10/16
- Seria PI02 (DN 40–300) și seria VF (DN 40–250) cu corp din aluminiu și flanșă din aluminiu, VF cu bucșă din oțel, PI02 opțional cu bucșă din oțel inoxidabil.
- Flanșă conform DIN 28459
- Seria PI12 în DN 100, lungime de montaj 280 mm, racord de comandă 1/4" — atunci când imaginea de racordare este impusă.
- Filet G 1"
- Seria PI08 cu filet interior G 1", DN 25, piesă de racord din oțel inoxidabil, lungime de montaj 120 mm, racord de comandă 1/8".
- Rp 1" igienic
- Seriile PI03 și PI04 cu piese de racord din 1.4435, DN 25, pentru diametre nominale mici cu cerințe igienice ridicate.
- Furtun continuu
- Seriile PI05/PI06 cu carcasă din poliamidă prind din exterior furtunul continuu, racord de comandă M5.
Alegerea materialelor furtunului
- Cauciuc natural
- Material standard pentru medii abrazive, materiale în vrac și șlamuri în seriile cu flanșă.
- Cauciuc natural pentru alimente / FDA
- Pentru aplicații igienice; varianta aprobată FDA este disponibilă în seria PI02-WRA cu flanșă din aluminiu și bucșă din oțel inoxidabil.
- EPDM pentru alimente
- În seriile PI03/PI04 pentru -30…+95 °C; disponibil și ca EPDM-HTEC pentru alimente până la +90 °C.
- NBR pentru alimente
- În seriile PI03/PI04 pentru -20…+80 °C, în funcție de combinația cu mediul de lucru.
Comparație serii
PI02, VF, PI03/PI04, PI08 și PI05/PI06 în comparație directă
Seriile diferă prin racord, diametru nominal și logica de comutare. Tabelul prezintă caracteristicile din descrierile produselor, într-o privire de ansamblu.
| PI02 | VF | PI03 / PI04 | PI08 | PI05 / PI06 | |
|---|---|---|---|---|---|
| Racord | Flanșă PN 10/16 | Flanșă PN 10/16 | Rp 1" | Filet interior G 1" | Furtun continuu, carcasă din poliamidă |
| Diametru nominal | DN 40–300 | DN 40–250 | DN 25 | DN 25 | pentru furtunuri continue |
| Logică de comutare | acționare directă | acționare directă | PI03 = NC, PI04 = NO | acționare directă | PI05 = NC, PI06 = NO |
| Presiune de lucru | 0–6 bar (în funcție de variantă 0–5,5 bar) | 0–6 bar | 0–6 bar | 0–5,5 bar | presiune de comandă 1–6 bar |
| Temperatura mediului | -10…+80 °C | -10…+80 °C | EPDM -30…+95 °C, NBR -20…+80 °C | -10…+80 °C | -30…+100 °C |
| Racord de comandă | 1/4" | 1/4" | Acţionare 80 mm | 1/8" | M5 |
| Ventil de comandă potrivit | la cerere | ABS33 | ABS31 | ABS33 | la cerere |
Prezentare generală a seriilor
Valve pinch pneumatice în magazinul STASTO
Fiecare serie conduce la subcategoria corespunzătoare, cu articole, lungimi de montaj și fișe tehnice.
Domenii de utilizare
Unde își arată punctele forte ventilele pneumatice cu manșon (pinch valve)
Peste tot unde solide, fibre sau medii agresive uzează armăturile de închidere clasice.
Medii abrazive și slamuri
Nisip, pietriș, lapte de var, șlam de ciment, cenușă zburătoare, suspensii de minereu: solidul trece prin manșonul din elastomer, nu peste o muchie de etanșare metalică. Inserțiile din cauciuc natural sunt aici materialul standard.
Materiale în vrac și pulberi
Puncte de dozare și izolare sub silozuri, ecluze celulare și trasee de transport pneumatic. Secțiunea plină și netedă previne formarea de bolți și aderențele; în stare închisă, manșonul se strânge uscat.
Alimente, băuturi, procese conexe farmaceutice
Pentru aplicații cu documentație igienică sunt disponibile cauciuc natural aprobat FDA (PI02-WRA), cauciuc natural apt pentru contact alimentar (VF), EPDM apt pentru contact alimentar și EPDM-HTEC apt pentru contact alimentar (până la +90 °C). Aprobarea pe care o are varianta dumneavoastră este indicată în ofertă.
Lichide agresive și contaminate
Agenți de neutralizare, reactivi de var și precipitare, ape uzate cu conținut de solide. Decisivă este combinația de materiale dintre inserția de manșon și mediul vehiculat — o verificăm înainte de confirmare conform fișei tehnice.
Regim de dozare și ciclic
Timpi de comutare scurți cu electrovalvă de comandă ABS31/ABS33 montată, bobină BDA și conector C003 (opțional cu LED și VDR). La un număr ridicat de cicluri, planificați inserția de manșon ca piesă de uzură.
Sisteme de laborator și volume mici
Seria PI05/PI06 blochează furtunuri continue din exterior, fără a întrerupe traseul fluidului — carcasă din poliamidă, racord de comandă M5, temperatura mediului -30…+100 °C.
Aprovizionare directă
Disponibilitate, configurație și documentație
De la diametrul nominal standard până la valva complet asamblată cu supapă de comandă, bobină și conector.
Disponibilitate
Diametrele nominale uzuale și materialele standard de furtun sunt din stoc sau se pot livra rapid — disponibilitatea și termenul de livrare exacte pentru fiecare variantă le găsiți pe pagina produsului sau le primiți odată cu oferta. Materiale speciale și diametre nominale speciale la cerere.
Complet asamblat
Supapele de comandă din Seria ABS le livrăm montate: ABS33 se potrivește cu Seria PI08 și Seria VF, ABS31 cu Seria PI03 și Seria PI04 — fiecare cu electrovalvă 3/2 și amortizor de zgomot. Suplimentar, bobine electromagnetice tip BDA (printre altele 24 V DC sau 220–230 V/50–60 Hz), precum și conectori aparat Seria C003.
Zonă Ex și piese de schimb
Variantele cu bobine marcate ATEX pot fi realizate la cerere, în funcție de serie și variantă; vă rugăm să indicați zona, grupa de aparate și clasa de temperatură. Manșoanele de furtun pot fi comandate separat — la cerere, salvăm asocierea în contul dumneavoastră de client.
Documentație
Fișe tehnice cu lungimi de montaj, diagrame presiune de comandă/presiune de lucru și desene cotate pentru fiecare serie; certificate de material și avize la cerere pentru fiecare variantă.
Proces
În trei pași către vana cu manșon potrivită
Dimensionăm în funcție de mediu, presiunea de lucru și cerințele de ciclare — nu după pagina din catalog.
Clarificarea mediului și a datelor de funcționare
Mediul, conținutul de solide, presiunea de lucru, temperatura și diametrul nominal determină seria constructivă și materialul furtunului. Pentru aplicații igienice, indicați-ne aprobarea solicitată.
Stabilirea seriei constructive și a logicii de comutare
Flanșă (PI02, VF, PI12), filet (PI08), diametru nominal mic igienic (PI03/PI04) sau furtun continuu (PI05/PI06) — plus NC sau NO conform logicii dvs. de siguranță.
Completarea comenzii și a comenzii sistemului de control
La cerere, complet asamblat cu ventil de comandă ABS31/ABS33, bobină BDA și conector C003. Includem din start și inserțiile de furtun ca piesă de schimb.
Întrebări frecvente
Vane cu manșon pneumatice – Întrebări și răspunsuri
Răspunsuri despre funcționare, diferențiere și selecție.
Cum funcționează o vană cu manșon pneumatică?
O vană cu manșon pneumatică închide etanș atunci când presiunea de comandă strânge complet, din exterior, un manșon elastic. Mediul nu atinge nici scaunul, nici conul, tija sau garnitura — curge exclusiv prin manșon. La seriile cu flanșă acționate direct PI02, PI12 și VF, presiunea de comandă este cu 1,8 până la 2,5 bar mai mare decât presiunea de lucru efectivă.
Care este diferența dintre o vană cu manșon pneumatică și una electrică?
Vanele cu manșon pneumatice sunt acționate prin presiune de comandă, cele electrice printr-un actuator electric. STASTO oferă în această serie exclusiv variante pneumatice; comanda electrică se realizează aici printr-o electrovalvă 3/2 montată în amonte, din seria ABS, cu bobină tip BDA.
De ce sunt potrivite vanele cu manșon pentru mediile abrazive?
Pentru că în calea mediului nu există nicio muchie de etanșare metalică: nisipul, pietrișul, nămolul sau cenușa zburătoare trec doar prin manșonul din elastomer. Uzura se concentrează pe manșon, care poate fi comandat separat și înlocuit în mod definit — armătura în sine rămâne în funcțiune.
Ce înseamnă NC și NO la vana cu manșon?
NC (normally closed) înseamnă închis fără presiune, NO (normally open) înseamnă deschis fără presiune. Seria PI03 este executată NC, seria PI04 este NO; la variantele cu manșon continuu se aplică PI05 = NC și PI06 = NO.
Ce diametre nominale sunt disponibile?
Seria cu flanșă PI02 acoperă DN 40 până la DN 300, seria VF DN 40 până la DN 250. Seria PI08 (G 1") și seriile PI03/PI04 (Rp 1") funcționează la DN 25, seria PI12 la DN 100 cu flanșă conform DIN 28459.
Există supape cu manșon pentru aplicații din industria alimentară?
Da — seria PI02-WRA este echipată cu manșon din cauciuc natural certificat FDA. Suplimentar sunt disponibile cauciuc natural pentru contact alimentar (printre altele seria VF), EPDM pentru contact alimentar, EPDM-HTEC pentru contact alimentar și NBR pentru contact alimentar. Care certificare are exact varianta dumneavoastră vă comunicăm în cadrul ofertei.
Pot comanda o supapă cu manșon complet echipată cu automatizare?
Da, livrăm electrovalve de comandă din seria ABS montate: ABS33 pe seria PI08 și VF, ABS31 pe seria PI03 și PI04 — cu electrovalvă 3/2 și amortizor de zgomot, bobină tip BDA (printre altele 24 V DC sau 220–230 V/50–60 Hz) și conector pentru aparate seria C003.
Sunt posibile execuții ATEX?
Execuțiile cu bobine marcate ATEX pot fi realizate la cerere, în funcție de serie și variantă. Menționați zona, grupul de aparate și clasa de temperatură în cererea dumneavoastră — verificăm combinația înainte de confirmare.
