Pneumatică · Supape cu distribuitor

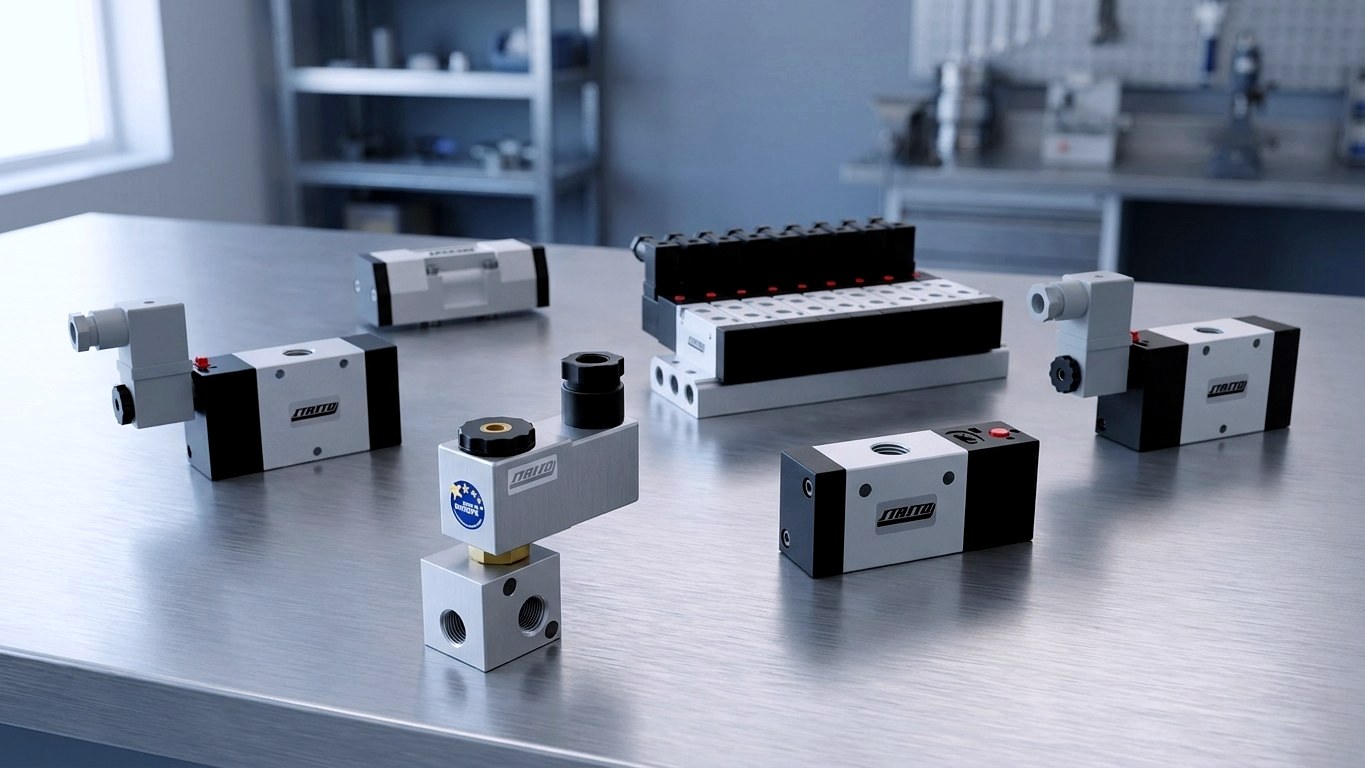

Supape cu distribuitor cu acționare pneumatică – comandate pe aer în 3/2, 5/2 și 5/3
Supapele cu distribuitor cu acționare pneumatică comută exclusiv prin aer de comandă – fără bobină electromagnetică, fără comandă electrică la supapa propriu-zisă. STASTO livrează întreaga gamă: supape cu distribuitor 3/2 cu revenire pe arc sau pe aer, supape cu distribuitor 5/2 cu impuls sau revenire pe arc și supape cu distribuitor 5/3 cu poziție mediană centrată pe arc – atât în seria compactă K, cât și în execuție standardizată ISO 5599/1.
Comandă fără curent electric la supapă
Avantajele dumneavoastră
De ce distribuitoare cu comandă pneumatică de la STASTO
Distribuitoarele pneumatice cu comandă pe cale pneumatică construiesc întregul lanț de comandă pe bază de aer comprimat – cu aceleași scheme funcționale ca o electrovalvă, dar fără componente electrice la locul de montaj.
Fără componente electrice pe ventil
Comutarea se realizează exclusiv prin semnale de comandă pneumatice. Astfel se poate construi un lanț de comandă complet pe bază de aer comprimat – de exemplu acolo unde comanda electrică la locul de montaj nu este dorită sau este constructiv complicată. Dacă o serie este certificată pentru zone cu risc de explozie depinde de varianta respectivă și clarificăm cu plăcere acest aspect pentru fiecare articol în parte.
Trei scheme de funcționare dintr-o singură serie
3/2, 5/2 și 5/3 provin, în cadrul Seriei K, din același sistem modular cu schemă de racordare unitară și lățime identică a conectorului de 16 mm. Acest lucru simplifică stocul de piese de schimb, montajul și configurarea în baterie – inclusiv în funcționare mixtă cu seriile surori cu pilotare electrică K3.W, K5.W, K6.W și K9.W.
Parametri tehnici documentați
Toate datele provin din fișele tehnice ale articolelor: domenii de presiune de 1…9 bar (pneumatic/pneumatic), 3,1…9 bar (pneumatic/arc), precum și 1,5…10 bar pentru seria ISO PP111. Valorile diferite pentru variante individuale sunt indicate în fișa tehnică a fiecărui articol.
Montaj în baterie, inclusiv accesorii
Pentru Seria K sunt disponibile plăci de conectare pentru baterii din seria KME pentru 5 până la 13 supape – cu racord de presiune și evacuare de 1/4" sau 3/8", din aluminiu eloxat, compatibile cu dimensiunile de supapă 1/8" și 1/4". Completăm oferta cu plăci oarbe, seturi de garnituri O-ring și amortizoare de zgomot potrivite.
Ghid
Acționare pneumatică sau electrică – cum aleg corect?
Ambele tipuri constructive comută aceleași scheme funcționale. Diferența constă exclusiv în semnalul de comandă: la electrovalvă, o bobină generează aerul de pilotare, în timp ce la distribuitorul cu acționare pneumatică semnalul pilot provine dintr-o conductă de comandă. În cadrul seriei K, ambele variante pot fi combinate.
Semnal de comandă și logica de utilizare
- Acționare electrică
- Acolo unde un PLC comandă oricum direct, acționarea electrică se integrează mai rapid – bobina generează aerul de pilotare.
- Acționare pneumatică
- Dacă semnalul este deja pneumatic sau se cere o soluție fără curent, acționarea pneumatică este varianta mai simplă și adesea mai robustă.
- Funcționare mixtă posibilă
- Distribuitoarele cu bobină (K3.W, K5.W) și cele cu acționare pneumatică (K3.P, K5.P) se montează pe aceleași plăci de conexiune.
- Acționare de la distanță
- Distribuitorul este montat aproape de consumator, iar sursa semnalului poate fi la orice distanță – conducte de lucru scurte, timpi de comutare mai reduși.
Revenire și comportament în caz de pierdere a semnalului
- Pneumatic/arc
- Monostabil: distribuitorul revine automat în poziția inițială la dispariția semnalului de comandă (K3.P, K5.P1, PP110).
- Pneumatic/pneumatic
- Distribuitor bistabil cu impuls: menține ultima poziție comutată până la primirea semnalului opus (K5.P2, PP111).
- Piston diferențial
- Seria K5.DP cu domeniu de presiune 0,8...9 bar pentru aplicații cu un singur semnal de comandă.
- Poziție mediană centrată cu arc
- Variantele 5/3 trec, fără semnal, într-o poziție mediană definită: blocată, evacuată (pusă la atmosferă) sau presurizată.
Mărime constructivă și formă constructivă
- 1/8"
- DN 6 mm, debit de aproximativ 690 Nl/min pentru Seria K – montaj compact.
- 1/4"
- DN 8 mm, debit de aproximativ 1.300 Nl/min pentru Seria K.
- 1/2"
- DN 14 mm, debit de până la 4.000 Nl/min – nivel de performanță pentru acționări mari.
- ISO 5599/1
- Mărimea constructivă 1 (DN 8 mm) și mărimea constructivă 2 (DN 13 mm), interschimbabile între producători.
Scheme de funcționare
Diferența dintre 3/2, 5/2 și 5/3 – schema de funcționare pe scurt
3/2 comandă o direcție de acționare, 5/2 două – iar 5/3 adaugă o a treia poziție de repaus definită.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Racorduri | 1 alimentare, 1 lucru, 1 evacuare | 1 alimentare, 2 lucru, 2 evacuare | ca la 5/2, plus poziție mediană definită |
| Aplicație tipică | Cilindri cu simplu efect, ventuze de vid, funcție de blocare | Cilindri cu dublu efect, module de rotație pneumatice | Poziționare, oprire intermediară, decompresie controlată |
| Revenire / poziție mediană | NC, NO sau versiune cu impuls NC/NO | Revenire cu arc (monostabil) sau impuls (bistabil) | centrat pe arc: blocat, evacuat sau sub presiune |
| Serii constructive la STASTO | Seria K3.P | Seria K5.P1, K5.P2, K5.DP, PP110, PP111 | Seria K5.P, PP112 |
| Domeniu de presiune | 3,1…9 bar (arc), respectiv 1…9 bar (pneumatic pe ambele părți) | 3,1…9 bar (arc), 1…9 bar (impuls), 1,5…10 bar (PP111) | 3…9 bar (Seria K), 3,2…10 bar (PP112) |
Gama de produse
Serii constructive de electrodistribuitoare pneumatice
Alegeți seria constructivă în funcție de schema de funcționare, dimensiunea racordului și tipul de revenire dorit. Toate valorile menționate sunt date de catalog ale seriei respective; datele complete se găsesc pe paginile produselor.
Domenii de utilizare
Unde își arată punctele forte supapele directorale cu comandă pneumatică
O supapă directorală acționată pneumatic este alegerea firească atunci când semnalul de comandă este oricum disponibil ca aer comprimat sau când se dorește, în mod deliberat, să nu se aducă electricitate la actuator.
Lanțuri de comandă exclusiv pneumatice
Ventilele cu manetă, cu rolă sau cu buton dau semnalul, iar supapa directorală acționată pneumatic preia treapta de putere pentru cilindru. Fără cablare, fără alimentare electrică pe teren.
Pilotarea acționărilor de mare capacitate
Un semnal pilot redus comută o supapă cu debit ridicat; variantele de 1/2" din Seria K ating până la 4.000 Nl/min.
Comandă la distanță prin conductă de semnal
Ventilul este montat aproape de consumator, sursa de semnal poate fi la orice distanță. Conductele de comandă scurte înseamnă timpi de comutare mai scurți și consum redus de aer.
Comportament sigur în caz de pierdere a semnalului
Revenirea cu arc (K3.P, K5.P1, PP110) readuce ventilul într-o poziție inițială definită, ventilele cu impuls (K5.P2, PP111) mențin ultima poziție. Variantele 5/3 permit suplimentar o poziție mediană definită.
Cerințe speciale privind mediul de lucru
Pentru aplicații cu oxigen livrăm execuții fără ulei și grăsime, precum K32P1614-0F. Compatibilitatea, avizele și condițiile de utilizare le stabilim în funcție de aplicație.
Construcție de mașini de serie cu insule de ventile
Montajul în baterie pe plăci de conectare KME reduce conductele necesare și creează o alimentare centralizată cu aer comprimat pentru până la 13 ventile.
Servicii

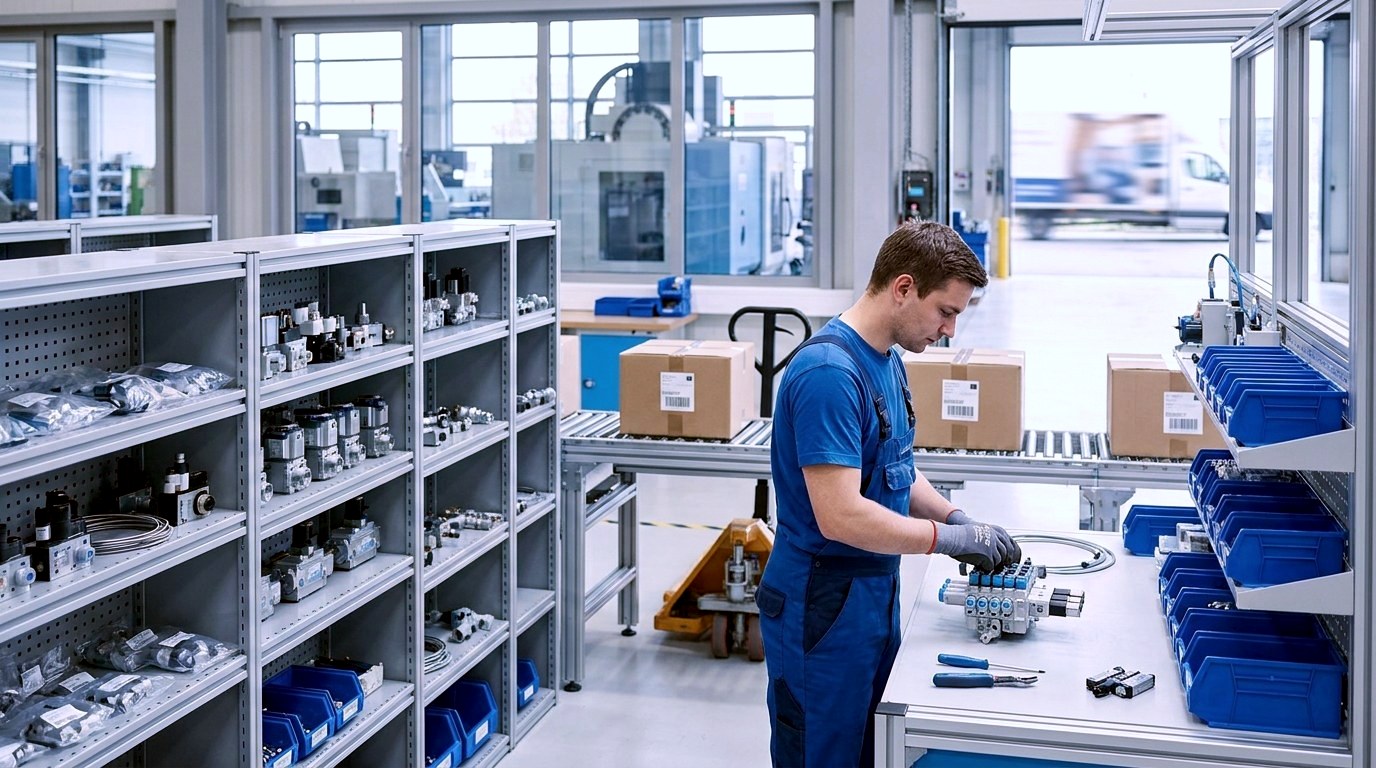

Disponibilitate, configurare și livrare
O mare parte din seriile prezentate aici sunt înregistrate ca articole standard; disponibilitatea reală și termenul de livrare depind de variantă și cantitate și vă sunt afișate exact pe articol în magazin, respectiv în ofertă. Execuțiile speciale – de exemplu variantele fără ulei și grăsime pentru aplicații cu oxigen, precum K32P1614-0F – sunt disponibile la cerere.
Ofertă pentru fiecare articol și variantă
Afișăm disponibilitatea și prețul exact pe articol – solicitare prin formularul de contact sau direct la echipa de vânzări.
Unități preasamblate
Ventilul, placa de conexiune și accesoriile sunt asamblate la cerere într-o unitate pregătită de montaj.
Livrare în Europa
Clienții din Germania, Austria, Elveția și alte piețe europene sunt deserviți prin filialele naționale STASTO.
Execuții speciale
Variante fără ulei și grăsime, precum și configurații diferite, sunt disponibile la cerere; adecvarea și avizarea se clarifică în funcție de aplicație.
Ghid de selecție
În trei pași către seria potrivită
Astfel identificați rapid supapa distribuitoare cu acționare pneumatică potrivită.
Stabilirea schemei de funcționare și a revenirii
Cu simplu efect (3/2) sau cu dublu efect (5/2 / 5/3) – și apoi comportamentul în cazul pierderii semnalului: revenire cu arc, funcție de impuls sau poziție centrală cu centrare pe arc.
Dimensionarea debitului și a racordului
Volumul cilindrului și viteza necesară a pistonului determină DN și dimensiunea racordului: 1/8" ≈ 690 Nl/min, 1/4" ≈ 1.300 Nl/min, 1/2" ≈ 4.000 Nl/min pentru Seria K.
Alegeți tipul constructiv și solicitați o ofertă
Seria compactă K pentru montaj cu economie de spațiu, ISO 5599/1 (PP110/PP111/PP112) pentru interschimbabilitate standardizată. Pentru execuții speciale și avize, echipa noastră de vânzări vă oferă asistență.
Întrebări frecvente
Întrebări frecvente despre electrovalvele cu acționare pneumatică
Răspunsuri privind presiunea de comandă, resetarea, pozițiile centrale și combinabilitatea.
Ce este o electrovalvă cu acționare pneumatică?
O electrovalvă cu acționare pneumatică este o valvă direcțională a cărei sertar nu este comutat printr-o bobină electromagnetică, ci printr-un semnal de comandă pneumatic. Semnalul acționează, printr-un racord de comandă separat, asupra suprafeței frontale a sertarului; la valvă nu este necesară nicio energie electrică.
Care este diferența dintre pneumatic/arc și pneumatic/pneumatic?
La rearmarea cu arc, valva revine automat în poziția inițială la întreruperea semnalului de comandă; la acționarea pneumatică pe ambele părți, ea rămâne, ca valvă cu impuls, în ultima poziție comandată. Exemple sunt K32P1614 sau K52P1014 pentru rearmarea cu arc și K52P2014 pentru versiunea cu impuls.
Ce presiune de comandă am nevoie?
Depinde de serie: versiunile cu acționare pneumatică pe ambele părți din seria K funcționează în intervalul 1…9 bar, iar cele cu rearmare pe arc de la 3,1 bar. La seriile ISO se aplică 1,5…10 bar (PP111), respectiv 4…10 bar (PP110); valorile valabile pentru fiecare variantă sunt indicate în fișa tehnică a articolului.
Ce poziții centrale există la electrovalvele 5/3?
Există trei poziții centrale: blocată (actuatorul își reține poziția), evacuată (actuatorul devine nepresurizat și liber mobil) și presurizată (ambele camere sub presiune). Toate variantele din seria K5.P sunt centrate pe arc, iar la seria ISO PP112 sunt disponibile pozițiile blocată și evacuată.
Care este diferența dintre electrovalva 3/2 și 5/2?
O electrovalvă 3/2 comandă un sens de acțiune și este potrivită pentru cilindri cu simplu efect, ventuze de vid sau funcții de blocare; o electrovalvă 5/2 comandă două sensuri de acțiune și este utilizată pentru cilindri cu dublu efect și actuatoare rotative. Valva 3/2 are un racord de lucru, valva 5/2 are două racorduri de lucru și două racorduri de evacuare.
Pot combina supapele acționate pneumatic și electric?
Da. În cadrul seriei K, seriile cu acționare pneumatică K3.P și K5.P au aceeași schemă de racordare cu seriile preacționate electric K5., K6. și K9., care pot fi montate împreună pe plăci de conectare tip baterie din seria KME.
Sunt supapele adecvate pentru zone cu risc de explozie (ATEX)?
Acest lucru depinde de variantă și trebuie verificat pentru fiecare articol în parte. Deoarece la supapa propriu-zisă nu este prezentă nicio componentă electrică, acționarea pneumatică reprezintă adesea o soluție pentru lanțuri de comandă fără curent electric – vă lămurim cu plăcere, în funcție de aplicație, gradul de adecvare concret și certificările necesare.
Ce înseamnă ISO 5599/1 la supapele cu distribuitor?
ISO 5599/1 este norma pentru interfața de montaj a supapelor cu distribuitor și face ca supapele de la producători diferiți să fie interschimbabile. STASTO oferă dimensiunile constructive ISO 1 (DN 8 mm) și ISO 2 (DN 13 mm) în seriile PP110, PP111 și PP112.
Recomandat împreună cu acestea
Categorii asociate
Componente complementare și serii înrudite din domeniul tehnicii pneumatice de ventile.
Începeți acum
Găsiți seria potrivită sau solicitați dimensionarea
De la electroventilul compact 3/2 din seria K până la ventilul ISO 5599/1 de dimensiune 2: alegeți direct din magazin sau cereți dimensionarea lanțului dumneavoastră de comandă.
