Supape de proces · 2/2 căi

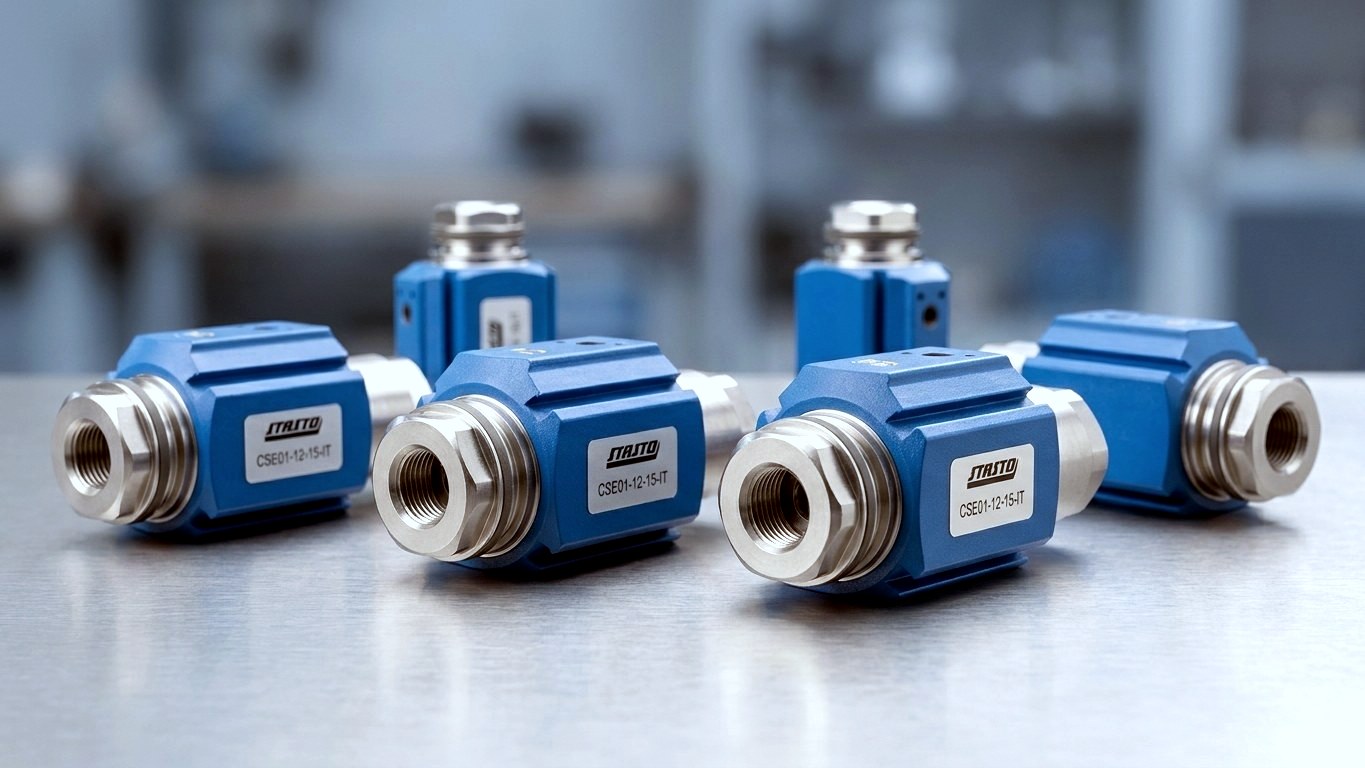

Supape coaxiale – supape de proces 2/2 căi cu comutare rapidă
Supapele coaxiale comută fiabil acolo unde supapele clasice cu scaun sau cu membrană ating limitele: la frecvențe ridicate de comutare, medii dificile și condiții de presiune variabile. Ca supape de proces 2/2 căi cu acționare directă, deschid și închid pe axa de curgere – pistonul tubular se deplasează coaxial față de fluxul mediului. Cu seriile CSE01, CVT și CVF, găsiți la STASTO un sortiment amplu, verificat în practică, pentru medii neutre și solicitante.
Seriile CSE01, CVT & CVF
De ce supape coaxiale
Comandare directă, independentă de presiune, robustă
Supapa coaxială este din punct de vedere tehnic o supapă de scaun cu acționare directă 2/2 căi – cu deosebirea că scaunul de etanșare se află pe pistonul tubular mobil și se deplasează coaxial față de flux. Aceasta conferă avantaje caracteristice față de multe construcții convenționale de supape.
Comutare independentă de presiune
Supapa coaxială funcționează fără membrană pilot și fără diferență minimă de presiune, comutând fiabil chiar și la 0 bar diferență de presiune – ideală la presiuni de intrare puternic variabile sau absente.
Robust față de medii dificile
Datorită ghidării liniare, coaxiale a fluxului, principiul este potrivit, în funcție de versiune, și pentru medii contaminate sau vâscoase. Compatibilitatea concretă cu mediul o clarificăm pe baza fișei tehnice respective.
Timpi de comutare scurți, durată de viață ridicată
Pistonul tubular în mișcare este compact și ușor – ceea ce permite comutări rapide și o durată de viață lungă în procesele ciclice.
Gamă largă de serii constructive
De la dimensiuni mici de racordare ale seriei CSE01 până la diametre nominale mai mari ale seriilor de electroventile CVT și CVF – un program complet dintr-o singură sursă.
Serii disponibile în sortiment
Vane coaxiale după serie și mod de acționare
Sortimentul STASTO include vane coaxiale acționate pneumatic și electromagnetic, în versiuni cu 2 și 3 căi. Alegeți seria potrivită pentru modul de acționare și diametrul nominal dorit.
Ghid tehnic
Supapă coaxială sau supapă de scaun?
O supapă coaxială este din punct de vedere tehnic o supapă de scaun cu acționare directă 2/2 căi – cu deosebirea că scaunul de etanșare se află pe pistonul tubular coaxial mobil. Aceasta conferă avantaje clare față de multe supape de scaun sau de sertar convenționale.
Construcție și principiu de funcționare
- Piston tubular axial
- Scaunul conic se află pe pistonul mobil, care se deplasează pe axa fluxului – de aceea „coaxial".
- Comandă directă
- Fără sistem de pilotare, fără membrană de comandă – acționarea acționează direct asupra pistonului.
- Alezaj continuu
- Minimizează spațiile moarte și suprafețele de depunere, favorizând compatibilitatea cu mediile de lucru.
Avantaje față de supapa de scaun clasică
- Comutare independentă de presiune
- Spre deosebire de electroventilele cu pilotare, supapa coaxială nu necesită o diferență de presiune minimă.
- Durată de viață ridicată
- Puține piese mobile și un piston ghidat reduc uzura în procesele cu comutare frecventă.
- Comutare rapidă
- Pistonul tubular ușor permite timpi de comutare scurți și un număr ridicat de cicluri de comutare.
Comparație tipuri de acționare
Acționare pneumatică, electromagnetică sau externă
Acționarea potrivită depinde de mediul de comandă, diametrul nominal și tipul de comutare. Tabelul următor clasifică principalele serii.
| CSE01 pneumatic | CVT / CVF magnetic | comandă externă | |
|---|---|---|---|
| Funcție de direcție | 2/2 căi | 2/2 și 3/2 căi | 2/2 și 3/2 căi |
| Acționare | Aer comprimat (AT / ZT) | Solenoid (electric) | extern / la distanță |
| Diametre nominale | aprox. DN10–DN25 | DN10–DN80 | în funcție de serie |
| Serii tipice | CSE01, CSE02 | CVT-10…50, CVF-15…80 | CVTC, CVTM, CVTE, CVTB |
| Fără electricitate | da | nu | în funcție de execuție |
Domenii de utilizare
Unde supapele coaxiale își arată punctele forte
Supapele coaxiale sunt utilizate oriunde este necesară comutarea rapidă, etanșă și sigură a procesului. Dacă un anumit mediu este aprobat pentru o variantă depinde de material și garnitură și poate fi clarificat la cerere.

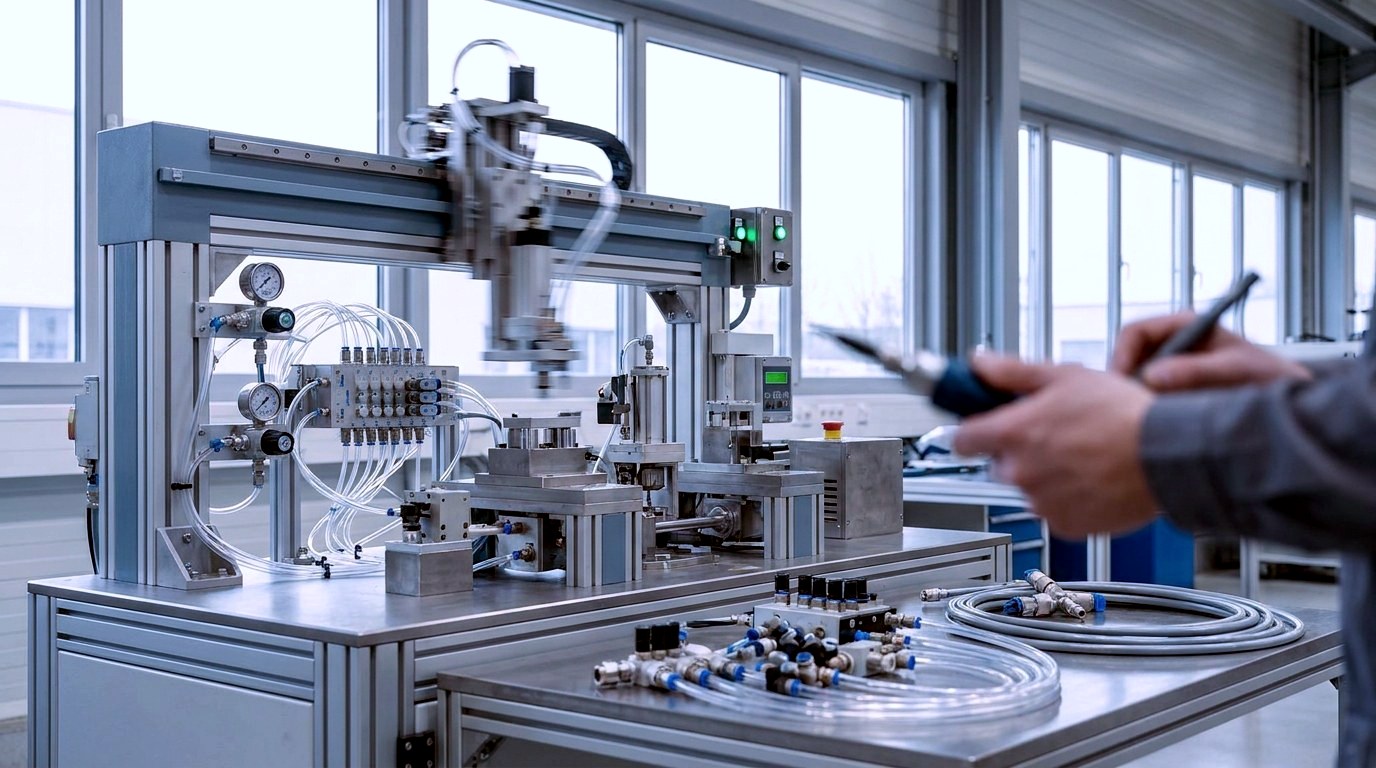

Aer comprimat & gaze tehnice
Comutare rapidă în automatizări și standuri de testare – acționare directă și în mare măsură independentă de presiune.

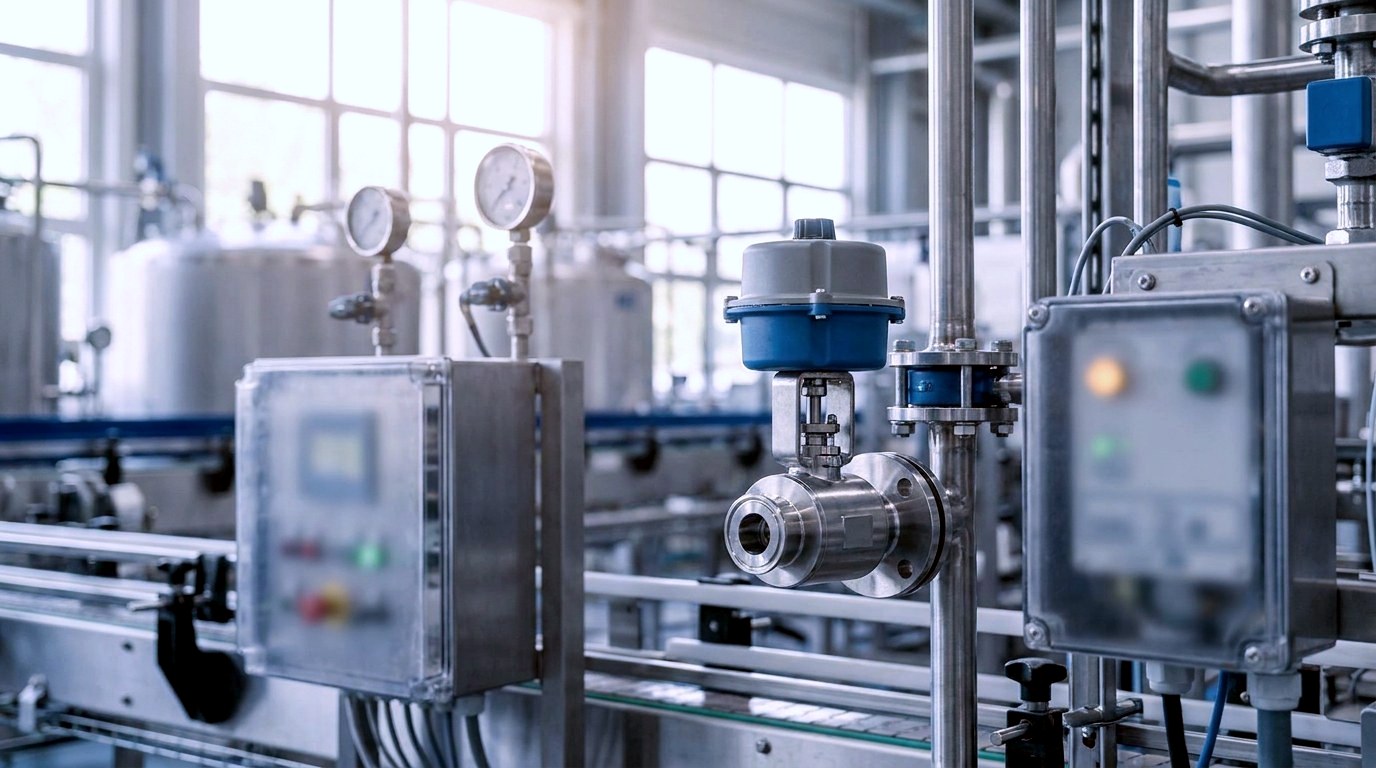

Inginerie de proces & instalații
Organ compact de închidere și comutare cu număr ridicat de cicluri pentru procese ciclice în ingineria de proces.

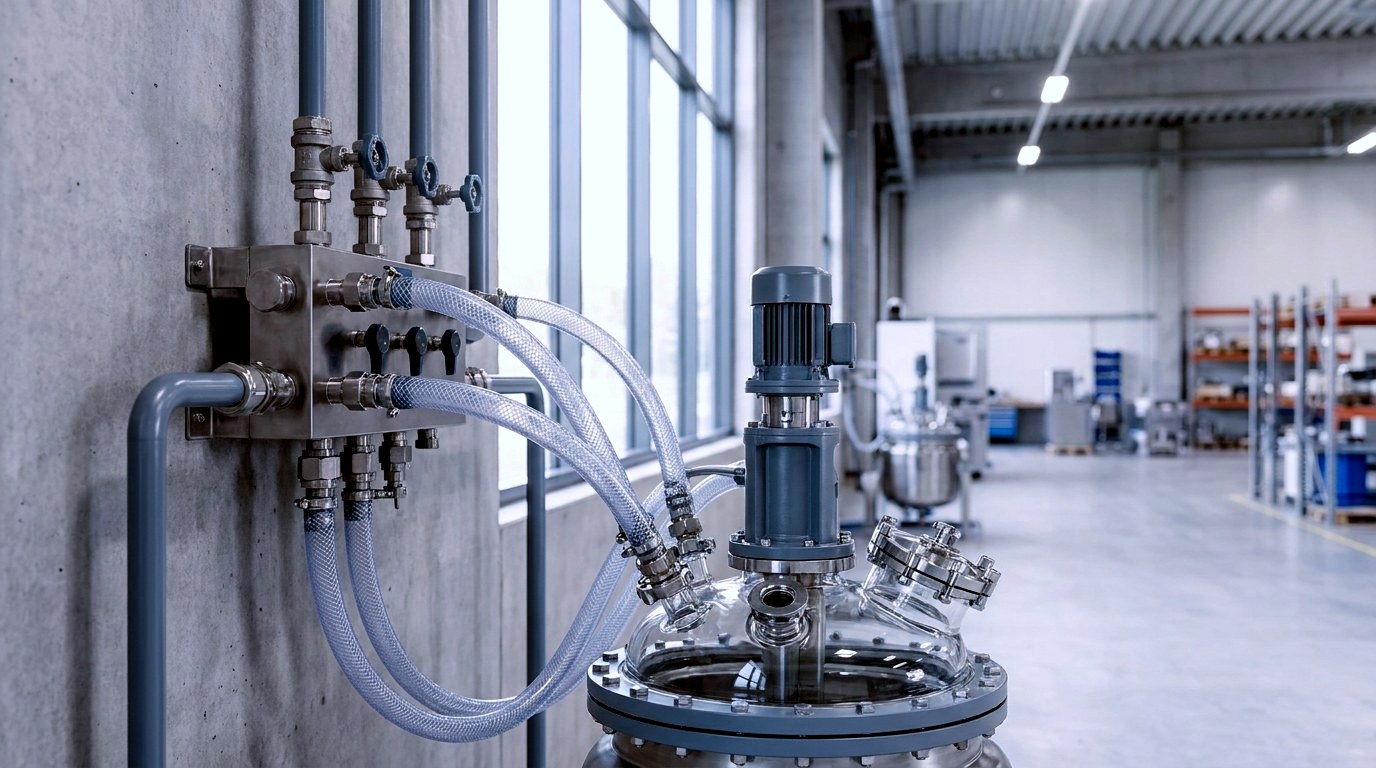

Chimie & medii agresive
În funcție de varianta de material și garnitură aprobată pentru lichide solicitante – aprobare conform fișei tehnice.

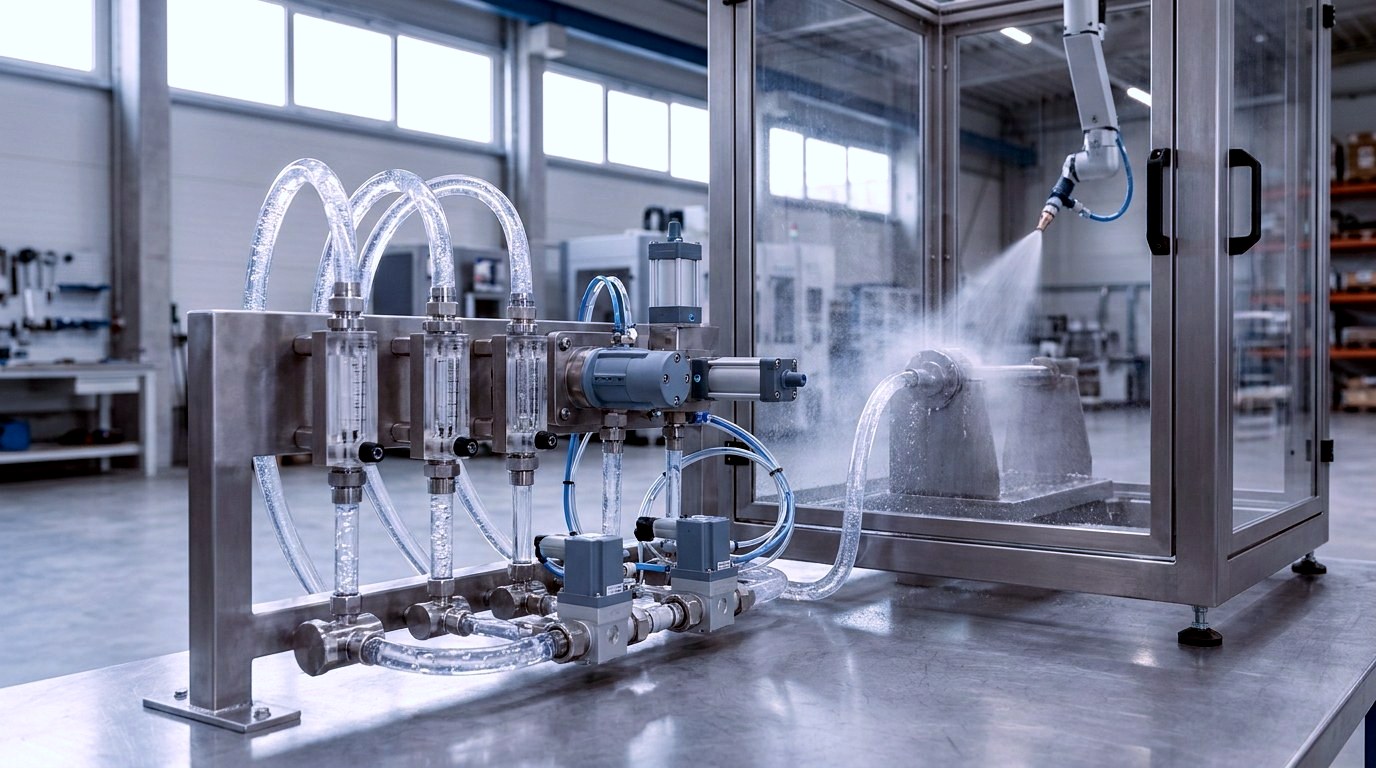

Dozare & procese de curățare
Apă și medii apoase pentru dozare, clătire și curățare cu comutare etanșă și rapidă.

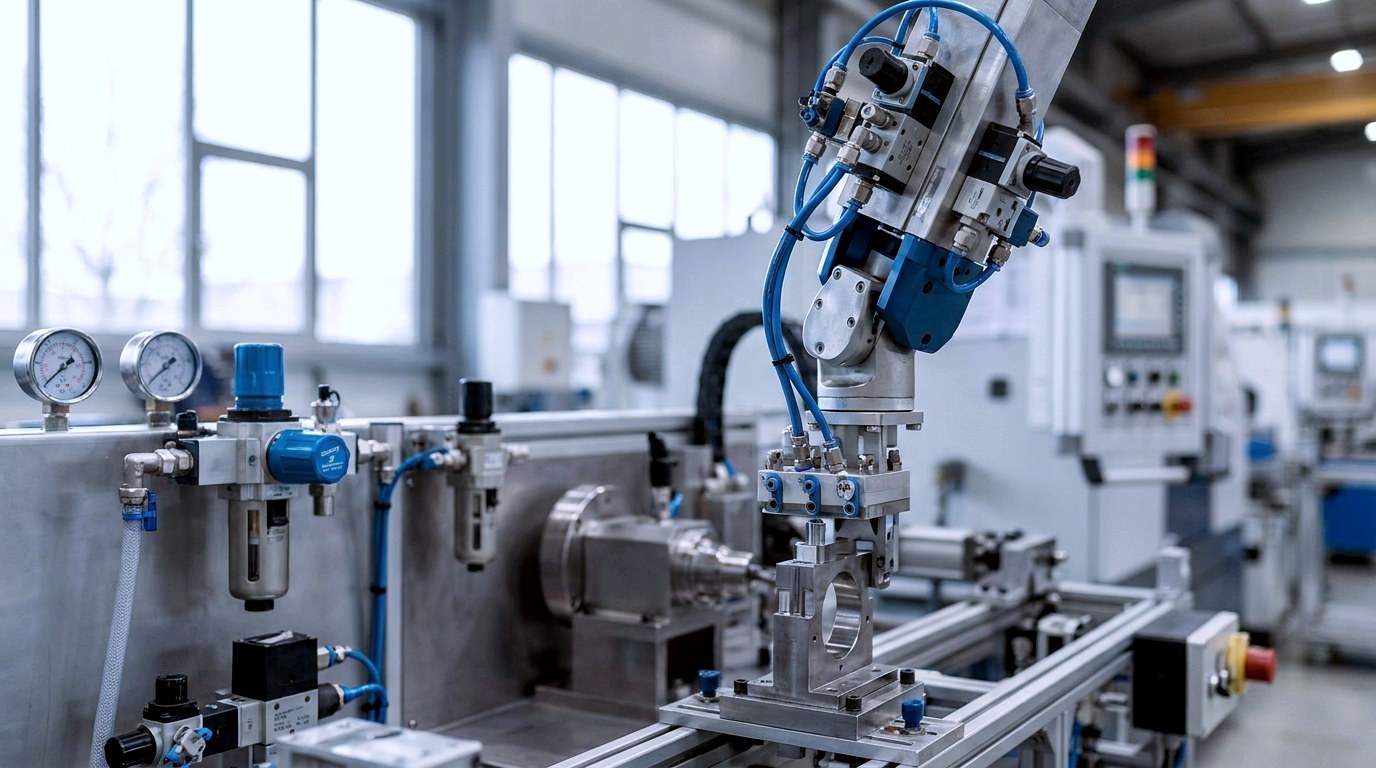

Construcție de mașini & instalații
Comutare fiabilă la frecvențe ridicate și condiții de presiune variabile în construcția de mașini.

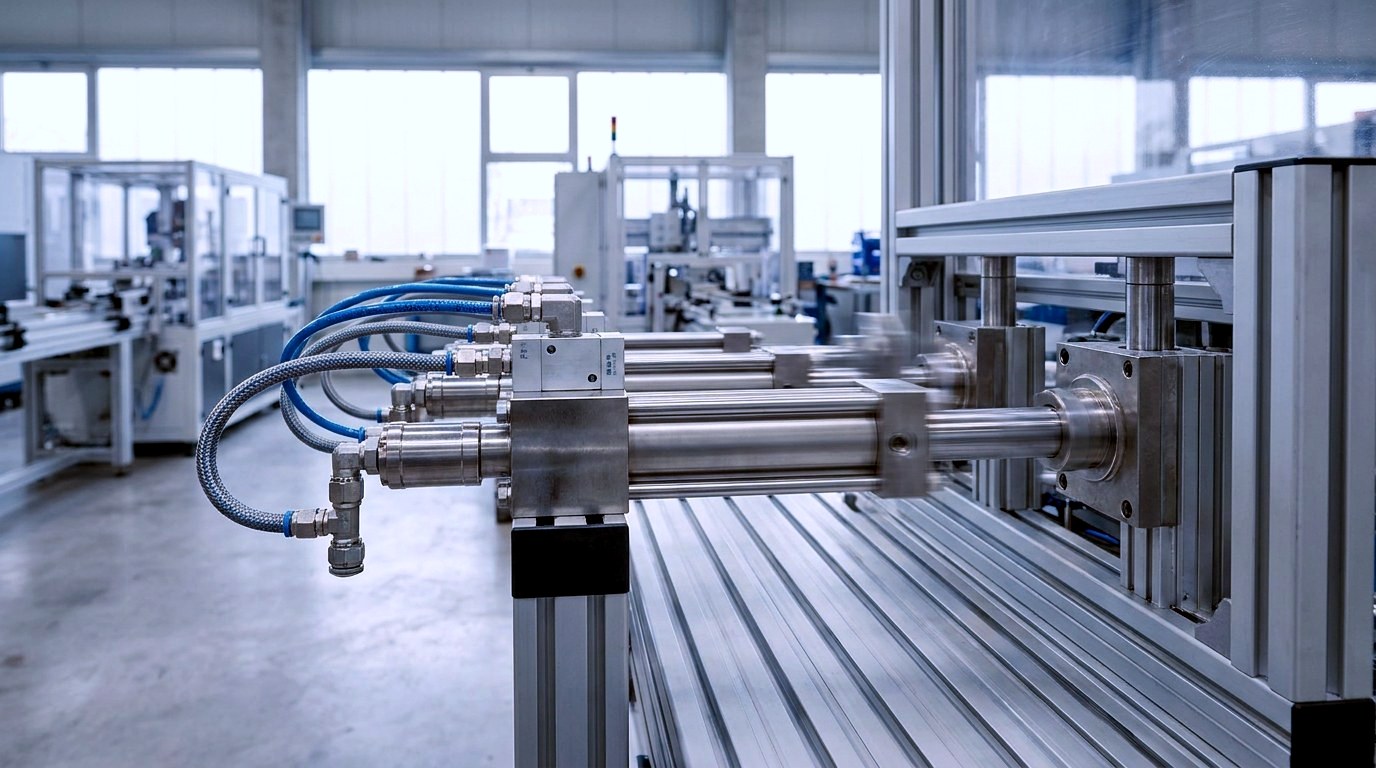

Aplicații de testare & ciclare
Timpi scurți de comutare și durată de viață îndelungată pentru aplicații ciclice cu solicitare ridicată.
Disponibilitate & Consultanță

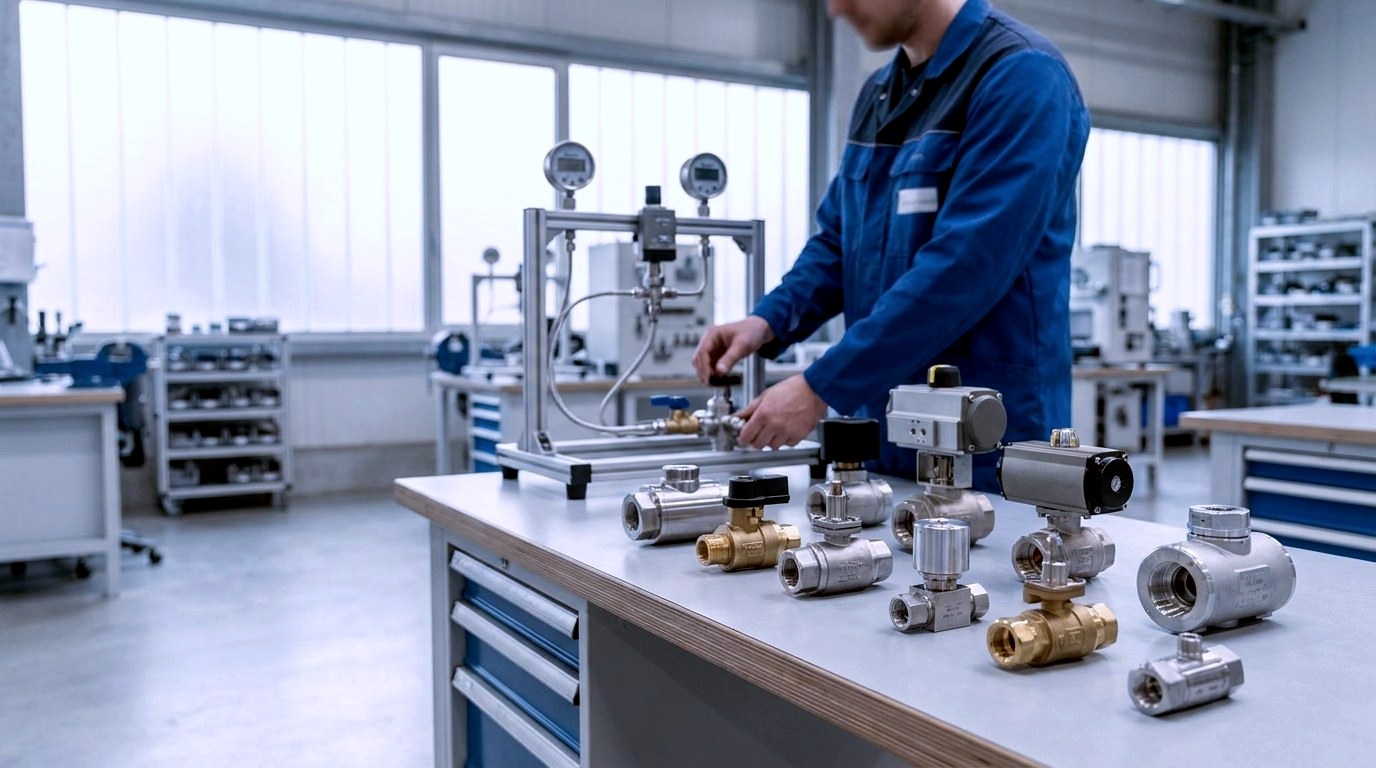

Configurare specifică aplicației – la cerere
Vanele coaxiale sunt puternic dependente de aplicație: diametrul nominal, materialul, garnitura și modul de acționare determină varianta concretă. Indicați-ne mediul, intervalul de presiune și temperatură, precum și racordul necesar – vom verifica varianta potrivită și disponibilitatea acesteia.
Variante configurabile
Multe versiuni din seriile CSE01, CVT și CVF pot fi configurate în termen scurt; disponibilitatea și termenul de livrare depind de varianta specifică și vi le comunicăm concret la cerere.
Versiuni speciale & Ex
Versiunile speciale și Ex cu dotări suplimentare sunt stabilite pe bază de proiect, în funcție de serie – disponibilitatea unei variante adecvate ATEX o clarificăm la cerere.
Dimensionare de către echipa STASTO
Alegerea materialului, garnitura și modul de acționare le adaptăm împreună la condițiile dvs. de proces.
Întrebări frecvente
Supape coaxiale – pe scurt
Răspunsuri la cele mai frecvente întrebări despre funcționare, medii și serii constructive.
Ce este o supapă coaxială?
O supapă coaxială este o supapă de proces 2/2 căi cu acționare directă, în care un piston tubular deschide și închide coaxial față de fluxul de mediu. Comută rapid și în mare măsură independent de presiune, deoarece nu necesită membrană pilot și nici diferență minimă de presiune.
Prin ce diferă o supapă coaxială de un electroventil?
Supapele coaxiale sunt disponibile atât cu acționare pneumatică (seria CSE01), cât și ca supape electromagnetice coaxiale (seriile CVT și CVF). Spre deosebire de multe electroventile cu pilot, nu necesită o diferență minimă de presiune pentru comutare.
Pentru ce medii sunt adecvate supapele coaxiale?
În funcție de material și garnitură, sunt adecvate pentru aer comprimat, gaze, apă, precum și pentru medii vâscoase sau contaminate. Compatibilitatea concretă cu mediul depinde de varianta respectivă și este specificată în fișa tehnică sau poate fi clarificată la cerere.
Ce diametre nominale sunt disponibile?
Seria CSE01 acoperă dimensiuni de racord mai mici, de la aprox. 3/8" până la 1¼", în timp ce seriile de electroventile CVT și CVF ajung la diametre nominale mai mari, în intervalul DN10 până la DN80. Dimensiunea potrivită o stabilim în funcție de debitul necesar.
Există supape coaxiale pentru zone cu pericol de explozie?
Pentru anumite serii sunt posibile execuții speciale cu dotări suplimentare. Dacă există o variantă certificată ATEX disponibilă pentru aplicația dvs., vă clarificăm cu plăcere la cerere.
Ce înseamnă abrevierile AT și ZT?
Ele indică tipul de acționare în cadrul seriei CSE01 – de exemplu acționare pneumatică (AT) sau cu revenire prin resort (ZT). Atribuirea exactă se regăsește în cheia de tip sau poate fi clarificată în cadrul consultanței.
Produse complementare
Categorii înrudite
Armături și supape complementare din sortimentul STASTO pentru aplicațiile dumneavoastră de proces.
Solicitați acum
Supapa coaxială potrivită pentru procesul dvs.
Cunoașteți mediul, presiunea și dimensiunea racordului – noi cunoaștem seriile CSE01, CVT și CVF. Trimiteți-ne cerințele dvs., iar echipa STASTO Automation vă va propune varianta potrivită împreună cu disponibilitatea.
