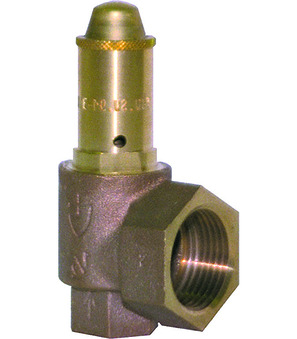

Supapă de siguranță cu ridicare completă 1"-11/2"-23-1203
Supapă de siguranță cu ridicare completă serie SF04; cu ventilație rotativă; cu burduf din bronz; corp bronz; sigiliu EPDM; aplicatie: gaze inflamabile, toxice; temperatura mediului -40…+170°C; Presiuni de reglare posibile 0,5...25bar în trepte de 0,1 bar; Admitere G 1"; Ieșire G 11/2"; DN 23mm; Capacitate de suflare la 6bar(g) aer 1203Nm3/h
Introduceți numărul: 84814090
Țara de origine: Germania
Greutate: 0.46 kg
Număr articol scurt: SF0410W23X
Țara de origine: Germania
Greutate: 0.46 kg
Număr articol scurt: SF0410W23X
Vollhubsicherheitsventil Serie SF04; mit Drehanlüftung; mit Bronzefaltenbalg; Körper Rotguss; Dichtung EPDM; Anwendung: giftige, brennbare Gase; Mediumstemperatur -40…+170°C; mögliche Einstelldrücke 0,5...25bar in 0,1bar-Schritten; Eintritt G 1"; Austritt G 11/2"; DN 23mm; Abblaseleistung bei 6bar(g) Luft 1203Nm3/h
| <<Abmessung>> | |
|---|---|
| filet mama | G 1" |
| DN | 23 mm |
| filet mama 2 | G 1 1/2" |
| <<Eigenschaften>> | |
| Capacitate de evacuare la 6 bar aer | 1203 Nm3/h |
Fișe de date, instrucțiuni, fișiere 3D și certificate...
În limba ta
ZIPData Sheets
1Fișă de date_Supapă de siguranță cu ridicare completă serie SF04_RO.pdf
Descărcați
CAD / 3D
1CADSTEP_SF0410W23X.stp
Descărcați
Datové listy
1Datový list_Pojistný ventil s plným zdvihem série SF04_CS.pdf
Descărcați
Data Sheets
1Datablad_Sikkerhedsventil med fuldt løft Serie SF04_DA_DK.pdf
Descărcați
Datenblätter
1Datenblatt_Vollhubsicherheitsventil Serie SF04_DE.pdf
Descărcați
Data Sheets
1Δελτίο δεδομένων_Βαλβίδα ασφαλείας πλήρους διαδρομής (πλήρους ανύψωσης) Σειρά SF04_EL_GR.pdf
Descărcați
Data Sheets
1Data sheet_Safety valve, full stroke Series SF04_EN.pdf
Descărcați
Data Sheets
1Ficha técnica_Válvula de seguridad de elevación total Serie SF04_ES.pdf
Descărcați
Data Sheets
1Tietolehti_Täysnoston varoventtiili Sarja SF04_FI.pdf
Descărcați
Data Sheets
1Fiche technique_Soupape de sécurité à levée totale Série SF04_FR.pdf
Descărcați
Data Sheets
1Podatkovni list_Sigurnosni ventil s punim hodom Serija SF04_HR.pdf
Descărcați
Adatlapok
1Adatlap_biztonsági szelep, teljes áteresztésű sorozat SF04_HU.pdf
Descărcați
Data Sheets
1Scheda tecnica_Valvola di sicurezza a corsa completa Serie SF04_IT.pdf
Descărcați
Data Sheets
1Datablad_Sikkerhetsventil med full løfting Serie SF04_NB_NO.pdf
Descărcați
Data Sheets
1Datasheet_Volledighefveiligheidsventiel Serie SF04_NL.pdf
Descărcați
Karty katalogowe
1Arkusz danych_zawór bezpieczeństwa wysokoprzepływowy Seria SF04_PL.pdf
Descărcați
Podatkovni listi
1Podatkovni list_Varnostni ventil s polnim hodom serija SF04_SL.pdf
Descărcați
Data Sheets
1Tehnički list_sigurnosni ventil, pun korak serije SF04_SRLATIN.pdf
Descărcați
Data Sheets
1Datablad_Fullslags säkerhetsventil Serie SF04_SV.pdf
Descărcați
Nu sunt disponibile piese de schimb pentru acest produs.
