Supapă cu clapetă controlată de presiune serie SE25-ST Store
  1. Produse
  2. armături
  3. Valve, valve fluture și valve cu poartă - automate
  4. Supape cu scaun - pneumatice
  5. Supapă cu clapetă controlată de presiune serie SE25-ST
  6. SE25-25-ST51-ABS30-C001-22-C002-31-6
SE25-25-ST51-ABS30-C001-22-C002-31-6

SE25-25-ST51-ABS30-C001-22-C002-31-6

SE25-25-ST51

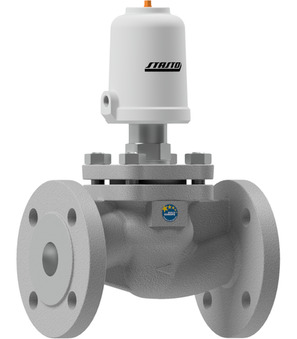

Supapă cu clapetă controlată de presiune serie SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Locuințe otel inoxidabil AISI 316; sigiliu PTFE; sub-baza PN40; pentru medii gazoase; Închiderea cu fluxul media; temperatura mediului -30...+170°C; DN 25mm; presiune de lucru 0…15bar; control presiune 5…10bar; Diametru propulsie 50mm
ABS30
Supapă de control montată serie ABS; Silențios; adecvat pentru Supape cu clapetă controlate de presiune serie SE, Supape de prindere serie PI03, serie PI04; 3/2-Wegemagnetventil (PS125-18-C); Bobină standard C001; latime conector 22mm; propulsie 50 mm
C001-22
Bobină solenoid tip C001; latime conector 22mm; Tensiune 230V/50-60Hz
C002-31-6
conector; latime conector 22mm; Standard; Tensiune 0-250VAC/DC

Introduceți numărul: 84818079
Țara de origine: Germania
Greutate: 4.054 kg
Număr articol scurt: SE2525ST51ABS30C00122C002316
https://www.stasto.ro/web/image/product.template/209531/image_1920?unique=1c051dc

SE25-25-ST51
Tlačno krmiljen sedežni ventil serija SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; ohišje legirano jeklo 1.4408; tesnilo PTFE; prirobnica PN40; za plinaste medije; zapiranje s tokom medijev; temperatura medija -30...+170°C; DN 25mm; delovni tlak 0…15bar; Krmilni tlak 5…10bar; premer Pogon 50mm
ABS30
Montažni krmilni ventil serija ABS; Dušilci zvoka; primerno za tlačno krmiljene sedežne ventile serija SE, cevne membranske ventile serija PI03, serija PI04; 3/2-Wegemagnetventil (PS125-18-C); standardna tuljava C001; širina vtiča 22mm; Pogon 50 mm
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

4.783,80 lei 4783.8 RON 4.783,80 lei

Not Available For Sale

  • DN
  • lungime cablu
  • sub-baza
  • Diametru propulsie
  • latime conector
  • conducere
  • Tensiune
  • Tipul de tensiune
  • presiune de lucru
  • control presiune
  • bobina
  • propulsie
  • Autorizare

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
DN 25 mm
sub-baza PN40
Diametru propulsie 50 mm
Types of construction
latime conector 22 mm
<<Ausführung>>
conducere ATEX
Electrical figures
Tensiune 230V/50-60Hz
<<Druck>>
presiune de lucru 0...15 bar
control presiune 5...10 bar
<<Eigenschaften>>
bobina C001
propulsie 50 mm
