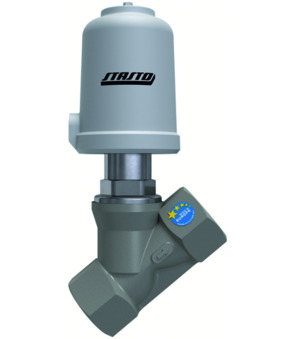

Supapă cu clapetă controlată de presiune SE02-10-ST53
Supapă cu clapetă controlată de presiune serie SE02-ST; NC; Locuințe otel inoxidabil 1.4408; sigiliu PTFE; filet mama; pentru medii lichide; Închiderea împotriva fluxului mediatic; temperatura mediului -30...+170°C; G 1"; DN 25mm; presiune de lucru 0-9bar; control presiune 5,7-10bar; Diametru propulsie 50mm
Introduceți numărul: 84818079
Țara de origine: Germania
Greutate: 1.51 kg
Număr articol scurt: SE0210ST53
Țara de origine: Germania
Greutate: 1.51 kg
Număr articol scurt: SE0210ST53
Druckgesteuertes Sitzventil Serie SE02-ST; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 1"; DN 25mm; Betriebsdruck 0-9bar; Steuerdruck 5,7-10bar; Durchmesser Antrieb 50mm
| <<Abmessung>> | |
|---|---|
| filet mama | G 1" |
| DN | 25 mm |
| Diametru propulsie | 50 mm |
| <<Druck>> | |
| presiune de lucru | 0...9 bar |
| control presiune | 5,7...10 bar |
| <<Eigenschaften>> | |
| temperatura mediului | -30...+170 °C |
Fișe de date, instrucțiuni, fișiere 3D și certificate...
