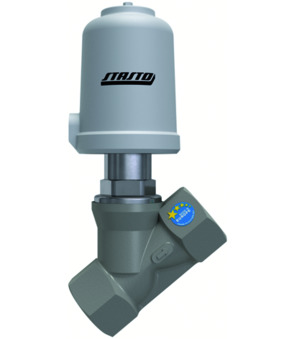

Supapă cu clapetă controlată de presiune SE02-10-ST52
Supapă cu clapetă controlată de presiune serie SE02-ST; NC; Locuințe otel inoxidabil 1.4408; sigiliu PTFE; filet mama; pentru medii lichide; Închiderea împotriva fluxului mediatic; temperatura mediului -30...+170°C; G 1"; DN 25mm; presiune de lucru 0-5,8bar; control presiune 4,5-10bar; Diametru propulsie 50mm
Introduceți numărul: 84818079
Țara de origine: Germania
Greutate: 1.55 kg
Număr articol scurt: SE0210ST52
Țara de origine: Germania
Greutate: 1.55 kg
Număr articol scurt: SE0210ST52
Druckgesteuertes Sitzventil Serie SE02-ST; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; G 1"; DN 25mm; Betriebsdruck 0-5,8bar; Steuerdruck 4,5-10bar; Durchmesser Antrieb 50mm
| <<Abmessung>> | |
|---|---|
| filet mama | G 1" |
| DN | 25 mm |
| Diametru propulsie | 50 mm |
| <<Druck>> | |
| presiune de lucru | 0...5,8 bar |
| control presiune | 4,5...10 bar |
| <<Eigenschaften>> | |
| temperatura mediului | -30...+170 °C |
Fișe de date, instrucțiuni, fișiere 3D și certificate...
În limba ta
ZIPData Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE01-RT_RO.pdf
Descărcați
CAD / 3D
1CADSTEP_SE0210ST52.stp
Descărcați
Datové listy
2Datový list_Sedlový ventil - tlakem ovládaný série SE01-RT_CS.pdf
Descărcați
Datový list_Sedlový ventil - tlakem ovládaný série SE02-ST_CS.pdf
Descărcați
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE01-RT_DA_DK.pdf
Descărcați
Datenblätter
2Datenblatt_Druckgesteuertes Sitzventil Serie SE01-RT_DE.pdf
Descărcați
Datenblatt_Druckgesteuertes Sitzventil Serie SE02-ST_DE.pdf
Descărcați
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE01-RT_EL_GR.pdf
Descărcați
Data Sheets
2Data sheet_Pneumatically operated seat valve Series SE01-RT_EN.pdf
Descărcați
Data sheet_Pneumatically operated seat valve Series SE02-ST_EN.pdf
Descărcați
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE01-RT_ES.pdf
Descărcați
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE01-RT_FI.pdf
Descărcați
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE01-RT_FR.pdf
Descărcați
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE01-RT_HR.pdf
Descărcați
Adatlapok
2Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE01-RT_HU.pdf
Descărcați
Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE02-ST_HU.pdf
Descărcați
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE01-RT_IT.pdf
Descărcați
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE01-RT_NB_NO.pdf
Descărcați
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE01-RT_NL.pdf
Descărcați
Karty katalogowe
2Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE01-RT_PL.pdf
Descărcați
Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE02-ST_PL.pdf
Descărcați
Podatkovni listi
2Podatkovni list_Tlačno krmiljen sedežni ventil serija SE01-RT_SL.pdf
Descărcați
Podatkovni list_Tlačno krmiljen sedežni ventil serija SE02-ST_SL.pdf
Descărcați
Data Sheets
2Tehnički list_pneumatski upravljani ventil sa sedištem serije SE01-RT_SRLATIN.pdf
Descărcați
Tehnički list_pneumatski upravljani ventil sa sedištem serije SE02-ST_SRLATIN.pdf
Descărcați
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE01-RT_SV.pdf
Descărcați
Nu sunt disponibile piese de schimb pentru acest produs.
