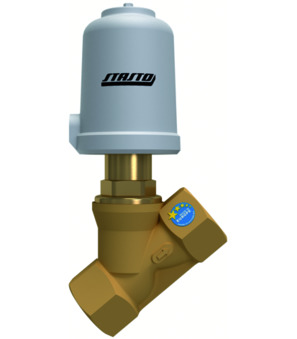

Supapă cu clapetă controlată de presiune SE01-30-BT81
Supapă cu clapetă controlată de presiune serie SE01-BT; NC; Locuințe alamă; sigiliu PTFE; filet mama; pentru medii gazoase (abur max. 140°C); Închiderea cu fluxul media; temperatura mediului -30...+170°C; RP 3"; DN 80mm; presiune de lucru 0-4,5bar; control presiune 5-10bar; Diametru propulsie 80mm
Introduceți numărul: 84818079
Țara de origine: Germania
Greutate: 7.74 kg
Număr articol scurt: SE0130BT81
Țara de origine: Germania
Greutate: 7.74 kg
Număr articol scurt: SE0130BT81
Druckgesteuertes Sitzventil Serie SE01-BT; NC; Gehäuse Messing; Dichtung PTFE; Innengewinde; für gasförmige Medien (Dampf max. 140°C); mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C; RP 3"; DN 80mm; Betriebsdruck 0-4,5bar; Steuerdruck 5-10bar; Durchmesser Antrieb 80mm
| <<Abmessung>> | |
|---|---|
| filet mama | RP 3" |
| DN | 80 mm |
| Diametru propulsie | 80 mm |
| <<Druck>> | |
| presiune de lucru | 0...4,5 bar |
| control presiune | 5...10 bar |
| <<Eigenschaften>> | |
| temperatura mediului | -30...+170 °C |
Fișe de date, instrucțiuni, fișiere 3D și certificate...
În limba ta
ZIPData Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE01-BT_RO.pdf
Descărcați
CAD / 3D
1CADSTEP_SE0130BT81.stp
Descărcați
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE01-BT_CS.pdf
Descărcați
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE01-BT_DA_DK.pdf
Descărcați
Datenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE01-BT_DE.pdf
Descărcați
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE01-BT_EL_GR.pdf
Descărcați
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE01-BT_EN.pdf
Descărcați
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE01-BT_ES.pdf
Descărcați
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE01-BT_FI.pdf
Descărcați
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE01-BT_FR.pdf
Descărcați
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE01-BT_HR.pdf
Descărcați
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE01-BT_HU.pdf
Descărcați
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE01-BT_IT.pdf
Descărcați
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE01-BT_NB_NO.pdf
Descărcați
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE01-BT_NL.pdf
Descărcați
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE01-BT_PL.pdf
Descărcați
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE01-BT_SL.pdf
Descărcați
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE01-BT_SRLATIN.pdf
Descărcați
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE01-BT_SV.pdf
Descărcați
Nu sunt disponibile piese de schimb pentru acest produs.
