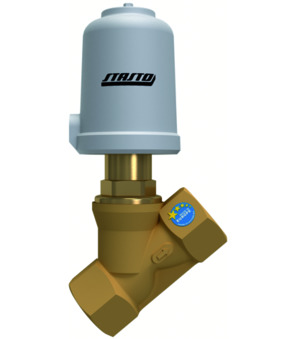

Supapă cu clapetă controlată de presiune SE01-10-RT81
Supapă cu clapetă controlată de presiune serie SE01-RT; NC; Locuințe bronz; sigiliu PTFE; filet mama; pentru medii gazoase (abur max. 140°C); Închiderea cu fluxul media; temperatura mediului -30...+170°C; G 1"; DN 25mm; presiune de lucru 0-16bar; control presiune 5-10bar; Diametru propulsie 80mm
Introduceți numărul: 84818079
Țara de origine: Germania
Greutate: 2.78 kg
Număr articol scurt: SE0110RT81
Țara de origine: Germania
Greutate: 2.78 kg
Număr articol scurt: SE0110RT81
Druckgesteuertes Sitzventil Serie SE01-RT; NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige Medien (Dampf max. 140°C); mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C; G 1"; DN 25mm; Betriebsdruck 0-16bar; Steuerdruck 5-10bar; Durchmesser Antrieb 80mm
| <<Abmessung>> | |
|---|---|
| filet mama | G 1" |
| DN | 25 mm |
| Diametru propulsie | 80 mm |
| <<Druck>> | |
| presiune de lucru | 0...16 bar |
| control presiune | 5...10 bar |
| <<Eigenschaften>> | |
| temperatura mediului | -30...+170 °C |
