Valve, valve fluture și valve cu poartă - automate
| filet mama | DN | Diametru propulsie | presiune de lucru | control presiune | Tensiune | Tipul de tensiune | conducere | lungime cablu | Autorizare | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RP 1" | 25 mm | 80 mm | 0...6 bar | 4,4...10 bar | - | - | - | - | - | PI03-10-VZS-82 | 31940002 |
| RP 1 1/4" | 32 mm | 80 mm | 0...6 bar | 4,4...10 bar | - | - | - | - | - | PI03-114-VZS-82 | 31940003 |
| RP 1 1/2" | 40 mm | 80 mm | 0...2 bar | 4,4...10 bar | - | - | - | - | - | PI03-112-VZS-82 | 31940004 |
| RP 1 1/2" | 40 mm | 125 mm | 0...4 bar | 2,2...10 bar | - | - | - | - | - | PI03-112-VZS-1252 | 31940005 |
| RP 2" | 50 mm | 80 mm | 0...2 bar | 4,4...10 bar | - | - | - | - | - | PI03-20-VZS-82 | 31940006 |
| RP 2" | 50 mm | 80 mm | 0...2 bar | 4,4...10 bar | - | - | - | - | - | PI03-20-VZS-82-01 | 31940007 |
| RP 2" | 50 mm | 125 mm | 0...4 bar | 2,2...10 bar | - | - | - | - | - | PI03-20-VZS-1252 | 31940009 |
Varianten
| filet mama | DN | Diametru propulsie | presiune de lucru | control presiune | Tensiune | Tipul de tensiune | conducere | lungime cablu | Autorizare | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RP 2" | 50 mm | 80 mm | 0...2 bar | 4,4...10 bar | 24VDC | DC | Standard | - | CE | PI03-20-VZS-82-01-ABS31-BDA08024CS-C003-32-6 | 31940008 |
| DN | lungime | sub-baza | Type |
|---|---|---|---|
| 40 mm | 32 mm | PN10/16 | BULG-040-DSV-S22 |

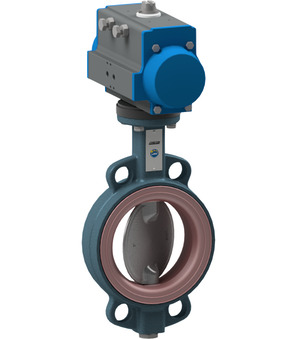

Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSV-S2
Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă FKM; Presiunea nominală a flanșei PN10/16/ANSI150; Acționator cu acțiune simplă; control presiune 5,5...8bar; temperatura mediului -10...+200°C; presiune de lucru 0...10bar
Grundversion
| DN | lungime | conducere | Type | Sequence |
|---|---|---|---|---|
| 40 mm | 33 mm | - | BUW6-040-DSV-S22 | 31960000 |
| 50 mm | 43 mm | - | BUW6-050-DSV-S22 | 31960001 |
| 50 mm | 43 mm | - | BUW6-050-SSVS-D22 | 31960002 |
| 100 mm | 52 mm | - | BUW6-100-DSV-S22 | 31960003 |
| 150 mm | 56 mm | ATEX | BUW6-150-DSV-S22 | 31960004 |
| DN | lungime | Type |
|---|---|---|
| 40 mm | 33 mm | BUW6-040-DSV-S22-3C |
Supapă cu cuțit cu acționare pneumatică cu dublu efect cu volan de urgență serie AB1NE
Design cu flanșă intermediară; Locuințe fontă; Placă glisantă 1.4301; Pachet PTFE-Sintetice/EPDM cu Cupru Răzuitor; Șuruburi otel inoxidabil; Presiunea nominală a flanșei PN10; Etanșare pe ambele părți; control presiune 5,5...8bar; pregătit pentru 2 comutatoare de limită inductive M18
Grundversion
| DN | lungime | presiune de lucru | etanșare moale | temperatura mediului | Type | Sequence |
|---|---|---|---|---|---|---|
| 100 mm | 50 mm | 0...10 bar | NBR | -10...+90 °C | AB1NE2H5-5S-100-PIB | 31980000 |
| 150 mm | 60 mm | 0...10 bar | NBR | -10...+90 °C | AB1NE2H5-5S-150-PIB | 31980001 |
| 200 mm | 60 mm | 0...8 bar | NBR | -10...+90 °C | AB1NE2H5-5S-200-PIB | 31980002 |
| 250 mm | 70 mm | 0...6 bar | NBR | -10...+90 °C | AB1NE2H5-5S-250-PIB | 31980003 |
| DN | lungime | conducere | Type |
|---|---|---|---|
| 50 mm | 43 mm | ATEX | BUW2-050-DSC-D32-A |
