Supape, supape fluture și supape de poartă - manual
| DN | lungime | sub-baza | presiune de lucru | Type | Sequence |
|---|---|---|---|---|---|
| 350 mm | 92 mm | PN10/16/25, ANSI150 | 0...25 bar | BUW9-350-SSRS-G | 28700012 |
| 400 mm | 102 mm | PN10/16/25, ANSI150 | 0...25 bar | BUW9-400-SSRS-G | 28700013 |
| 500 mm | 127 mm | PN16 | 0...25 bar | BUW3A-500-SSRS-G | 28700014 |
| 500 mm | 127 mm | PN25 | 0...25 bar | BUWV-500-SSRS-G | 28700015 |
Supapă fluture cu capăt de arbore liber serie BULG-B, BULC-B
; Versiune cu flanșă; lungime în conformitate cu EN558−1R20; Locuințe; disc şi Arbore 1.4408Manșetă silicon; temperatura mediului -60...+190°C
Grundversion
| DN | lungime | sub-baza | presiune de lucru | Type | Sequence |
|---|---|---|---|---|---|
| 100 mm | 52 mm | PN10/16 | 0...16 bar | BULG-100-SSES-B | 28710000 |
| 100 mm | 52 mm | PN10/16 | 0...16 bar | BULG-100-SSES-B-3C | 28710001 |
| 100 mm | 52 mm | PN10/16 | 0...16 bar | BULG-100-SSSS-B | 28710002 |
| DN | lungime | sub-baza | presiune de lucru | Type |
|---|---|---|---|---|
| 100 mm | 52 mm | PN10/16 | 0...16 bar | BULG-100-SSSS-R |
Supapă fluture cu pârghie manuală serie BUW6-DN-L-A
ATEX II 2 G/D Ex h X; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; Arbore 1.4016; Manșetă NBR; Presiunea nominală a flanșei PN10/16/ANSI150; temperatura mediului -10...+100°C; presiune de lucru 0...16bar
Grundversion
| DN | lungime | disc | conducere | Type | Sequence |
|---|---|---|---|---|---|
| 125 mm | 56 mm | GGG40 placat cu zinc | ATEX | BUW6-125-DPN-L-A | 28730000 |
| 150 mm | 56 mm | GGG40 placat cu zinc | ATEX | BUW6-150-DPN-L-A | 28730001 |
| 250 mm | 68 mm | GGG40 placat cu zinc | ATEX | BUW6-250-DPN-L-A | 28730002 |
Supapă cu cuțit cu volan serie A1V
Design cu flanșă intermediară; Arbore ascendent; Locuințe fontă/GGG50; Placă glisantă 1.4301; Etanșare metalică; Pachet PTFE-Sintetice; Șuruburi otel inoxidabil; Presiunea nominală a flanșei PN10; Sigilare pe o parte; temperatura mediului -10...+270 °C; pregătit pentru 2 comutatoare de limită inductive M18
Grundversion
| DN | lungime | presiune de lucru | Type | Sequence |
|---|---|---|---|---|
| 100 mm | 50 mm | 0...10 bar | A1V1H1-B-100-PIB | 28740000 |
| 150 mm | 60 mm | 0...10 bar | A1V1H1-B-150-PIB | 28740001 |

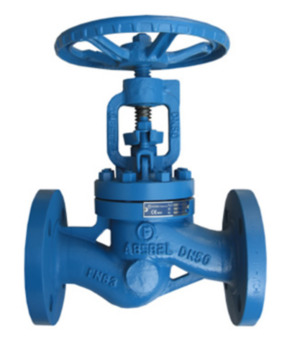

Supapă de închidere serie GL114
; PN100; Locuințe Otel; Scaun, Con, Ax otel inoxidabil floretă Fonta gri; Cutie de umplutură Grafit; Arbore ascendent; temperatura mediului -10...+400°C; presiune de lucru 0...100numerar
Grundversion
| DN | lungime | Type | Sequence |
|---|---|---|---|
| 50 mm | 300 mm | GL114-15-W | 28750000 |
| 50 mm | 300 mm | GL114-50-W | 28750001 |
| 80 mm | 380 mm | GL114-80-W | 28750002 |
| 100 mm | 430 mm | GL114-65-W | 28750003 |
| 100 mm | 430 mm | GL114-100-W | 28750004 |
| 100 mm | 430 mm | GL114-150-W | 28750005 |
| DN | lungime | Type |
|---|---|---|
| 50 mm | 300 mm | GL129-50-W |
