Supape, supape fluture și supape de poartă - manual
| DN | lungime | Type | Sequence |
|---|---|---|---|
| 300 mm | 78 mm | BUW6-300-SSES-L-3C | 28580021 |
| 350 mm | 78 mm | BUW6-350-SSES-G-3C | 28580022 |
| 450 mm | 114 mm | BUW6-450-SSES-G-3C | 28580023 |

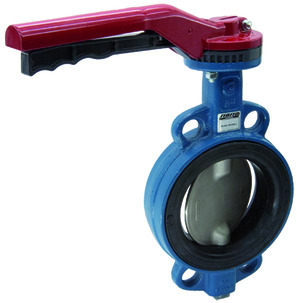

Supapă fluture cu cutie de viteze manuală serie BUW6-SSES-G
Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; Locuințe, disc şi Arbore 1.4408; Manșetă EPDM; Presiunea nominală a flanșei PN10/16/ANSI150; temperatura mediului -35...+130°C; presiune de lucru 0...16bar
Grundversion
| DN | lungime | Type | Sequence |
|---|---|---|---|
| 200 mm | 60 mm | BUW6-200-SSES-G | 28590000 |
| 250 mm | 68 mm | BUW6-250-SSES-G | 28590001 |
| 300 mm | 78 mm | BUW6-300-SSES-G | 28590002 |
| 400 mm | 102 mm | BUW6-400-SSES-G | 28590003 |
| DN | lungime | Type |
|---|---|---|
| 40 mm | 33 mm | BUW6-040-DSE-B-S |
| DN | lungime | Type |
|---|---|---|
| 40 mm | 33 mm | BUW6-040-DSE-L-S |
Supapă cu cuțit cu acționare pneumatică cu acțiune simplă NO serie A1S0
Design cu flanșă intermediară; Locuințe fontă/GGG50; Placă glisantă 1.4301; etanșare moale EPDM; Pachet PTFE-Sintetice/EPDM; Șuruburi otel inoxidabil; Presiunea nominală a flanșei PN10; Sigilare pe o parte; control presiune 5,5...8bar; temperatura mediului -5...+90°C; pregătit pentru 2 comutatoare de limită inductive M18
Grundversion
| DN | lungime | presiune de lucru | Type | Sequence |
|---|---|---|---|---|
| 200 mm | 60 mm | 0...8 bar | A1S02H2-5-200-PIB | 28630000 |
| 200 mm | 60 mm | 0...8 bar | A1S02I3-5V-250-PI | 28630001 |
Grundversion
| DN | material | Type | Sequence |
|---|---|---|---|
| 50 mm | PTFE | LIBU-050-T | 28640000 |
| 65 mm | PTFE | LIBU-065-T | 28640001 |
| 80 mm | PTFE | LIBU-080-T | 28640002 |
| 100 mm | PTFE | LIBU-100-T | 28640003 |
| 125 mm | PTFE | LIBU-125-T | 28640004 |
| 150 mm | PTFE | LIBU-150-T | 28640005 |
| 200 mm | PTFE | LIBU-200-T | 28640006 |
| 250 mm | PTFE | LIBU-250-T | 28640007 |
| 300 mm | PTFE | LIBU-300-T | 28640008 |
