Robinete cu sferă - automate

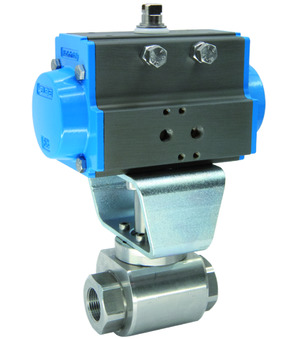

Robinet cu bilă cu actuator rotativ pneumatic serie BAH1-A
ATEX Zona 0 și 20; filet mama; Locuințe oţel placat cu zinc; bila Otel; Sigilii POM/NBR; Acționator cu dublu efect ATEX II 2 G/D c T6; control presiune 5,5...8bar; temperatura mediului -10...+100°C
Grundversion
| filet mama | DN | lungime | presiune de lucru | conducere | Type | Sequence |
|---|---|---|---|---|---|---|
| G 1/2" | 13 mm | 85 mm | 0...500 bar | ATEX | BAH1-004-UCPN-D0A | 27210000 |
| G 3/4" | 20 mm | 96 mm | 0...400 bar | ATEX | BAH1-005-UCPN-D0A | 27210001 |
| G 1" | 24 mm | 113 mm | 0...350 bar | ATEX | BAH1-006-UCPN-D0A | 27210002 |
| G 1 1/4" | 24 mm | 121 mm | 0...350 bar | ATEX | BAH1-007-UCPN-D0A | 27210003 |
| G 1 1/2" | 24 mm | 124 mm | 0...350 bar | ATEX | BAH1-008-UCPN-D0A | 27210004 |
Supapă sferică de înaltă presiune serie BA066-B-A
ATEX Zona 0 și 20; val liber; filet mama; Locuințe, bila 1.4571; Sigilii PEEK/FKM; pentru lichide; temperatura mediului -20...+100°C
Grundversion
| conexiune | DN | lungime | Pătrat | sub-baza ISO5211 | presiune de lucru | conducere | Type | Sequence |
|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 mm | 73 mm | 9 mm | F03 | 0...400 bar | ATEX | BA066-14-B-A | 27220000 |
| 1/2" | 13 mm | 85 mm | 9 mm | F03 | 0...400 bar | ATEX | BA066-12-B-A | 27220001 |
Robinet cu bilă cu actuator rotativ pneumatic serie BA066-D0-A
ATEX Zona 1 și 21; filet mama; Locuințe, bila 1.4571; Sigilii PEEK/FKM; Acționator cu dublu efect ATEX II 2 G/D c T6; control presiune 5,5...8bar; temperatura mediului -10...+100°C; pentru lichide
Grundversion
| filet mama | DN | lungime | presiune de lucru | conducere | Type | Sequence |
|---|---|---|---|---|---|---|
| G 1/4" | 10 mm | 73 mm | 0...400 bar | ATEX | BA066-14-D0-A | 27230000 |
| G 1/2" | 13 mm | 85 mm | 0...400 bar | ATEX | BA066-12-D0-A | 27230001 |
| filet mama | DN | lungime | presiune de lucru | Type |
|---|---|---|---|---|
| G 1/2" | 13 mm | 85 mm | 0...400 bar | BA066-12-D0 |
Șurub cu cap hexagonal serie SW002-I
1.4301; în conformitate cu ISO4017
Grundversion
| filet | Type | Sequence |
|---|---|---|
| M6X16 | SW002-M6X16-I | 27250000 |
| M8X14 | SW002-M8X14-I | 27250001 |
| M8X16 | SW002-M8X16-I | 27250002 |
| M8x20 | SW002-M8X20-I | 27250003 |
| M8x40 | SW002-M8X40-I | 27250004 |
| M10x16 | SW002-M10X16-I | 27250005 |
| M10x30 | SW002-M10X30-I | 27250006 |
| M10x35 | SW002-M10X35-I | 27250007 |
| M10x40 | SW002-M10X40-I | 27250008 |
| M12X20 | SW002-M12X20-I | 27250009 |
