Robinete cu sferă - automate

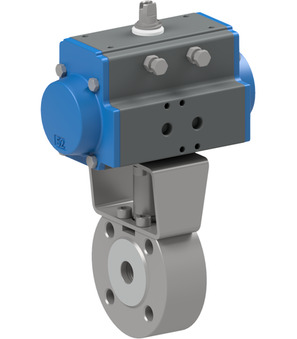

Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BADA
sub-baza PN16; Locuințe, bila 1.4401; Sigilii PTFE/FKM; Acționator cu acțiune simplă; control presiune 5,5...8bar; temperatura mediului -20...+160°C; presiune de lucru 0...16bar
Grundversion
| DN | lungime | presiune de lucru | Tensiune | conducere | conexiune | Debit la 6,3 bar/Δp=1bar | presiune de admisie | filtru | modele potrivite | tip | material contact | Material carcasă | functie | Diametru furtun | directia regulatorului de debit | corp | sită | Tipul de tensiune | Descrierea | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | BADA-040-SSTV-S0 | 25250036 |
Varianten
| DN | lungime | presiune de lucru | Tensiune | conducere | conexiune | Debit la 6,3 bar/Δp=1bar | presiune de admisie | filtru | modele potrivite | tip | material contact | Material carcasă | functie | Diametru furtun | directia regulatorului de debit | corp | sită | Tipul de tensiune | Descrierea | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | - | 1/8" | - | - | - | - | - | - | - | - | 6 mm | de la filet la furtun (evacuare aer) | Alama placata cu nichel | Edelstahl | - | - | BADA-040-SSTV-S0-UFC05-C-18-06-SLS-M18-NS | 25250037 |
Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BADA
sub-baza PN16; Locuințe, bila 1.4401; Sigilii PTFE/FKM; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -20...+160°C; presiune de lucru 0...16bar
Varianten
| DN | lungime | presiune de lucru | functie | Tensiune | conducere | tip | Material carcasă | material contact | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | Standard | - | - | - | BADA-040-SSTV-D0-ABS51-C001-03-C002-31-6 | 25250037 |
| 40 mm | 63,5 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | Standard | - | - | - | BADA-040-SSTV-D0-ABS52-C001-03-C002-31-6 | 25250038 |
Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BADA
sub-baza PN16; Locuințe, bila 1.4401; Sigilii PTFE/FKM; Acționator cu acțiune simplă; control presiune 5,5...8bar; temperatura mediului -20...+160°C; presiune de lucru 0...16bar
Varianten
| DN | lungime | presiune de lucru | Tensiune | conducere | conexiune | Debit la 6,3 bar/Δp=1bar | presiune de admisie | filtru | modele potrivite | tip | material contact | Material carcasă | functie | Diametru furtun | directia regulatorului de debit | corp | sită | Tipul de tensiune | Descrierea | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | 24VDC | ATEX | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | BADA-040-SSTV-S0-ABS54-PI08-EPC02400-1-EB0X51 | 25250038 |
| 40 mm | 63,5 mm | 0...16 bar | 230V/50-60Hz | Standard | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Electrovalvă NAMUR 3/2 căi (NM32W1S-PR) propulsie PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-22-C002-31-6 | 25250039 |
| DN | lungime | presiune de lucru | functie | Tensiune | conducere | tip | Material carcasă | material contact | Type |
|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | cu LED galben încorporat și VDR | - | - | - | BADA-040-SSTV-D0-ABS51-C001-03-C002-31-LV-2 |
| DN | lungime | presiune de lucru | Tensiune | conducere | conexiune | Debit la 6,3 bar/Δp=1bar | presiune de admisie | filtru | modele potrivite | tip | material contact | Material carcasă | functie | Diametru furtun | directia regulatorului de debit | corp | sită | Tipul de tensiune | Descrierea | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | 230V/50-60Hz | cu LED galben încorporat și VDR | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Electrovalvă NAMUR 3/2 căi (NM32W1S-PR) propulsie PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-22-C002-31-LV-1 |
Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BADA
sub-baza PN16; Locuințe, bila 1.4401; Sigilii PTFE/FKM; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -20...+160°C; presiune de lucru 0...16bar
Varianten
| DN | lungime | presiune de lucru | functie | Tensiune | conducere | tip | Material carcasă | material contact | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | cu LED galben încorporat, VDR și cablu PVC (2 m) | - | - | - | BADA-040-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2 | 25250040 |
| 40 mm | 63,5 mm | 0...16 bar | NO PNP | 24VDC / 48V/50-60Hz | Standard | P&F NBN3-F25F-E8 | plastic | - | BADA-040-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13 | 25250041 |
Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BADA
sub-baza PN16; Locuințe, bila 1.4401; Sigilii PTFE/FKM; Acționator cu acțiune simplă; control presiune 5,5...8bar; temperatura mediului -20...+160°C; presiune de lucru 0...16bar
Varianten
| DN | lungime | presiune de lucru | Tensiune | conducere | conexiune | Debit la 6,3 bar/Δp=1bar | presiune de admisie | filtru | modele potrivite | tip | material contact | Material carcasă | functie | Diametru furtun | directia regulatorului de debit | corp | sită | Tipul de tensiune | Descrierea | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | 230V/50-60Hz | cu LED galben încorporat, VDR și cablu PVC (2 m) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Electrovalvă NAMUR 3/2 căi (NM32W1S-PR) propulsie PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1 | 25250041 |
| 40 mm | 63,5 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Electrovalvă NAMUR 3/2 căi (NM32W1S-PR) propulsie PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-03-C002-31-6 | 25250042 |
| 40 mm | 63,5 mm | 0...16 bar | 24VDC / 48V/50-60Hz | cu LED galben încorporat și VDR | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Electrovalvă NAMUR 3/2 căi (NM32W1S-PR) propulsie PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-03-C002-31-LV-2 | 25250043 |
| 40 mm | 63,5 mm | 0...16 bar | 24VDC / 48V/50-60Hz | cu LED galben încorporat și VDR | - | - | - | - | - | Crouzet 831613 | Argint-nichel | plastic | - | - | - | - | - | - | Electrovalvă NAMUR 3/2 căi (NM32W1S-PR) propulsie PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-03-C002-31-LV-2-EB0X01 | 25250044 |
| DN | lungime | presiune de lucru | functie | Tensiune | conducere | tip | Material carcasă | material contact | Type |
|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 82 mm | 0...16 bar | - | - | - | - | - | - | BADA-050-SSTV-D0 |
| DN | lungime | presiune de lucru | Tensiune | conducere | conexiune | Debit la 6,3 bar/Δp=1bar | presiune de admisie | filtru | modele potrivite | tip | material contact | Material carcasă | functie | Diametru furtun | directia regulatorului de debit | corp | sită | Tipul de tensiune | Descrierea | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | 24VDC / 48V/50-60Hz | cu LED galben încorporat, VDR și cablu PVC (2 m) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Electrovalvă NAMUR 3/2 căi (NM32W1S-PR) propulsie PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2 |
Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BADA
sub-baza PN16; Locuințe, bila 1.4401; Sigilii PTFE/FKM; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -20...+160°C; presiune de lucru 0...16bar
Varianten
| DN | lungime | presiune de lucru | functie | Tensiune | conducere | tip | Material carcasă | material contact | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 82 mm | 0...16 bar | - | 230V/50-60Hz | Standard | - | - | - | BADA-050-SSTV-D0-ABS51-C001-22-C002-31-6 | 25250045 |
| 50 mm | 82 mm | 0...16 bar | - | 230V/50-60Hz | cu LED galben încorporat și VDR | - | - | - | BADA-050-SSTV-D0-ABS51-C001-22-C002-31-LV-1 | 25250046 |
| 50 mm | 82 mm | 0...16 bar | - | 230V/50-60Hz | cu LED galben încorporat, VDR și cablu PVC (2 m) | - | - | - | BADA-050-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 | 25250047 |
| DN | lungime | presiune de lucru | Tensiune | conducere | conexiune | Debit la 6,3 bar/Δp=1bar | presiune de admisie | filtru | modele potrivite | tip | material contact | Material carcasă | functie | Diametru furtun | directia regulatorului de debit | corp | sită | Tipul de tensiune | Descrierea | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 82 mm | 0...16 bar | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | BADA-050-SSTV-S0 |
