  5. Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-D2
  6. BUW6-100-DSE-D22

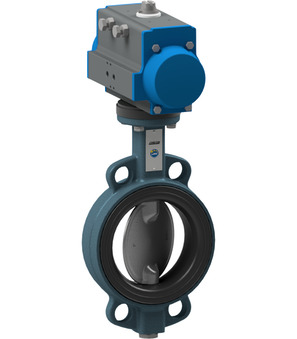

Supapă fluture cu actuator rotativ pneumatic BUW6-100-DSE-D22

Supapă fluture cu actuator rotativ pneumatic BUW6-100-DSE-D22

Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-D2; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă EPDM; Presiunea nominală a flanșei PN10/16/ANSI150; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -10...+130°C; presiune de lucru 0...10bar; DN 100mm; Lungimea de instalare 52mm; propulsie PAD085

Introduceți numărul: 84818085
Țara de origine: Italia
Greutate: 9.4 kg
Număr articol scurt: BUW6100DSED22
https://www.stasto.ro/web/image/product.template/88279/image_1920?unique=b9bbba7

Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-D2; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă EPDM; Presiunea nominală a flanșei PN10/16/ANSI150; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -10...+130°C; presiune de lucru 0...10bar; DN 100mm; Lungimea de instalare 52mm; propulsie PAD085

2.775,40 lei 2775.4 RON 2.775,40 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • functie
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
DN 100 mm
lungime 52 mm
<<Druck>>
presiune de lucru 0...10 bar
<<Eigenschaften>>
propulsie PAD085
