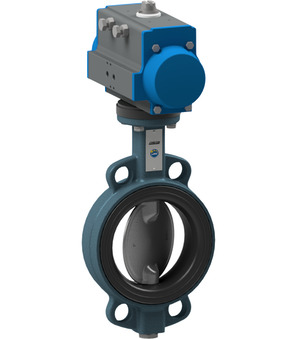

Supapă fluture cu actuator rotativ pneumatic BUW6-100-DSE-D22-ABS27-C001-22-C002-31-LV-2-EB0X01
Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-D2; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă EPDM; Presiunea nominală a flanșei PN10/16/ANSI150; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -10...+130°C; presiune de lucru 0...10bar; DN 100mm; Lungimea de instalare 52mm; propulsie PAD085; ventil NAMUR 5/3 asamblat; Tensiune 230VAC; cutie de capete de cursă montată EB0X01
Introduceți numărul: 84818085
Țara de origine: Italia
Greutate: 10.368 kg
Număr articol scurt: BUW6100DSED22ABS27C00122C00231LV2EB0X01
Țara de origine: Italia
Greutate: 10.368 kg
Număr articol scurt: BUW6100DSED22ABS27C00122C00231LV2EB0X01
Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-D2; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă EPDM; Presiunea nominală a flanșei PN10/16/ANSI150; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -10...+130°C; presiune de lucru 0...10bar; DN 50mm; Lungimea de instalare 43mm; propulsie PAD063
| <<Abmessung>> | |
|---|---|
| Interfața de atașare VDI/VDE 3845 | 80x30x20 |
| Interfața de atașare 2 VDI/VDE 3845 | 80x30x30 |
| DN | 100 mm |
| lungime | 52 mm |
| Types of construction | |
| latime conector | 22 mm |
| tip | Crouzet 831613 |
| <<Ausführung>> | |
| conducere | cu LED galben încorporat și VDR |
| Electrical figures | |
| Tensiune | 230V/50-60Hz |
| caracteristica | 4A/250VAC-1A/24VDC |
| <<Druck>> | |
| presiune de lucru | 0...10 bar |
| <<Materialien>> | |
| material contact | Argint-nichel |
| Material carcasă | plastic |
| <<Eigenschaften>> | |
| bobina | C001 |
| propulsie | PAD085 |
