Supapă fluture cu actuator rotativ pneumatic serie BUW4-DSTS-D22 Store
  1. Produse
  2. armături
  3. Valve, valve fluture și valve cu poartă - automate
  4. Alt sortiment - A05
  5. Supapă fluture cu actuator rotativ pneumatic serie BUW4-DSTS-D22
  6. BUW4-100-DSTS-D22-ABS54-C001-03-C002-31-6

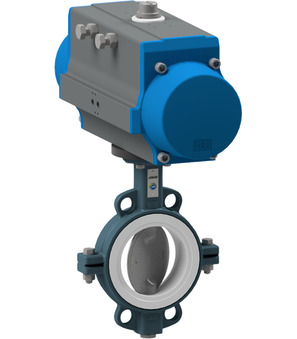

BUW4-100-DSTS-D22-ABS54-C001-03-C002-31-6

BUW4-100-DSTS-D22-ABS54-C001-03-C002-31-6

BUW4-100-DSTS-D22
Absperrklappe mit Druckluftdrehantrieb; Zwischenflanschausführung; Baulänge gemäß EN558−1 R20; Gehäuse GGG40 epoxybeschichtet; Scheibe und Welle 1.4408; Manschette PTFE/Silikon; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+190°C; Druckbereich 0...10bar; DN 100mm; Einbaulänge 52mm; ; Antrieb PAD100
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC

Introduceți numărul: 84818085
Țara de origine: Italia
Greutate: 12.91 kg
Număr articol scurt: BUW4100DSTSD22ABS54C00103C002316
https://www.stasto.ro/web/image/product.template/237632/image_1920?unique=24fee4a

BUW4-100-DSTS-D22
Absperrklappe mit Druckluftdrehantrieb; Zwischenflanschausführung; Baulänge gemäß EN558−1 R20; Gehäuse GGG40 epoxybeschichtet; Scheibe und Welle 1.4408; Manschette PTFE/Silikon; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+190°C; Druckbereich 0...10bar; DN 100mm; Einbaulänge 52mm; ; Antrieb PAD100
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC

7.391,40 lei 7391.4 RON 7.391,40 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • functie
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
Interfața supapei Namur 1/4"
DN 100 mm
lungime 52 mm
Types of construction
latime conector 22
<<Ausführung>>
conducere Standard
Electrical figures
Tensiune 24VDC / 48V/50-60Hz
<<Eigenschaften>>
bobina C001
propulsie PAD100
propulsie 2 PAS

Fișe de date, instrucțiuni, fișiere 3D și certificate...

În limba ta
ZIP
Data Sheets
2
Fișă de date_Bobină solenoid tip C001_RO.pdf
C001-03
Descărcați
Fișă de date_conector Tip C002_RO.pdf
C002-31-6
Descărcați
CAD / 3D
4
.stp
C001-03
Descărcați
CADSTEP_ABS54.stp
ABS54
Descărcați
CADSTEP_BUW4100DSTSD22.stp
BUW4-100-DSTS-D22
Descărcați
CADSTEP_C002316.stp
C002-31-6
Descărcați

ZIP
Datové listy
3
Datový list_Pilotventil, namontovaný ABS54_CS.pdf
ABS54
Descărcați
Datový list_konektor Typ C002_CS.pdf
C002-31-6
Descărcați
Datový list_magnetická cívka typ C001_CS.pdf
C001-03
Descărcați
Prohlášení o shodě
3
Prohlášení o shodě_Pilotventil, namontovaný ABS54_CS.pdf
ABS54
Descărcați
Prohlášení o shodě_magnetická cívka typ C001_CS.pdf
C001-03
Descărcați
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW4-DSTS-D22_CS.pdf
Descărcați

ZIP
Data Sheets
2
Datablad_Apparatstikdåse Type C002_DA_DK.pdf
C002-31-6
Descărcați
Datablad_Magnetspole Type C001_DA_DK.pdf
C001-03
Descărcați

ZIP
Datenblätter
3
Datenblatt_Aufgebautes Steuerventil ABS54_DE.pdf
ABS54
Descărcați
Datenblatt_Gerätesteckdose Typ C002_DE.pdf
C002-31-6
Descărcați
Datenblatt_Magnetspule Typ C001_DE.pdf
C001-03
Descărcați
Konformitätserklärungen
3
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW4-DSTS-D22_DE.pdf
Descărcați
Konformitätserklärung_Aufgebautes Steuerventil ABS54_DE.pdf
ABS54
Descărcați
Konformitätserklärung_Magnetspule Typ C001_DE.pdf
C001-03
Descărcați

ZIP
Data Sheets
2
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος C001_EL_GR.pdf
C001-03
Descărcați
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής Τύπος C002_EL_GR.pdf
C002-31-6
Descărcați

ZIP
Data Sheets
3
Data sheet_Coil Type C001_EN.pdf
C001-03
Descărcați
Data sheet_Connector Type C002_EN.pdf
C002-31-6
Descărcați
Data sheet_Mounted pilot valve ABS54_EN.pdf
ABS54
Descărcați
Declarations of Conformity
3
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW4-DSTS-D22_EN.pdf
Descărcați
Declaration of conformity_Coil Type C001_EN.pdf
C001-03
Descărcați
Declaration of conformity_Mounted pilot valve ABS54_EN.pdf
ABS54
Descărcați

ZIP
Data Sheets
2
Ficha técnica_Bobina magnética Tipo C001_ES.pdf
C001-03
Descărcați
Ficha técnica_Toma de equipo Tipo C002_ES.pdf
C002-31-6
Descărcați

ZIP
Data Sheets
2
Tietolehti_Laiteliitinpistorasia Tyyppi C002_FI.pdf
C002-31-6
Descărcați
Tietolehti_Magneettikela Tyyppi C001_FI.pdf
C001-03
Descărcați

ZIP
Data Sheets
2
Fiche technique_Bobine électromagnétique Type C001_FR.pdf
C001-03
Descărcați
Fiche technique_Prise d’appareil Type C002_FR.pdf
C002-31-6
Descărcați

ZIP
Data Sheets
2
Podatkovni list_Magnetska zavojnica Tip C001_HR.pdf
C001-03
Descărcați
Podatkovni list_Utičnica za uređaj Tip C002_HR.pdf
C002-31-6
Descărcați

ZIP
Adatlapok
3
Adatlap_mágnestekercs típus C001_HU.pdf
C001-03
Descărcați
Adatlap_stekker C002 típus_HU.pdf
C002-31-6
Descărcați
Adatlap_szerelt vezérlőszelep ABS54_HU.pdf
ABS54
Descărcați
Megfelelőségi nyilatkozatok
3
Megfelelőségi nyilatkozat_mágnestekercs típus C001_HU.pdf
C001-03
Descărcați
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW4-DSTS-D22_HU.pdf
Descărcați
Megfelelőségi nyilatkozat_szerelt vezérlőszelep ABS54_HU.pdf
ABS54
Descărcați

ZIP
Data Sheets
2
Scheda tecnica_Bobina magnetica Tipo C001_IT.pdf
C001-03
Descărcați
Scheda tecnica_Presa per apparecchi Tipo C002_IT.pdf
C002-31-6
Descărcați

ZIP
Data Sheets
2
Datablad_Apparatkontakt Type C002_NB_NO.pdf
C002-31-6
Descărcați
Datablad_Magnetspole Type C001_NB_NO.pdf
C001-03
Descărcați

ZIP
Data Sheets
2
Datasheet_Apparaatcontactdoos Type C002_NL.pdf
C002-31-6
Descărcați
Datasheet_Magneetspoel Type C001_NL.pdf
C001-03
Descărcați

ZIP
Karty katalogowe
3
Arkusz danych_cewka elektromagnetyczna typ C001_PL.pdf
C001-03
Descărcați
Arkusz danych_wtyczka Typ C002_PL.pdf
C002-31-6
Descărcați
Arkusz danych_zamontowany zawór sterujący ABS54_PL.pdf
ABS54
Descărcați
Deklaracje zgodności
3
Deklaracja zgodności_cewka elektromagnetyczna typ C001_PL.pdf
C001-03
Descărcați
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW4-DSTS-D22_PL.pdf
Descărcați
Deklaracja zgodności_zamontowany zawór sterujący ABS54_PL.pdf
ABS54
Descărcați

ZIP
Podatkovni listi
3
Podatkovni list_Magnetna tuljava Tip C001_SL.pdf
C001-03
Descărcați
Podatkovni list_Montažni krmilni ventil ABS54_SL.pdf
ABS54
Descărcați
Podatkovni list_vtičnica Tip C002_SL.pdf
C002-31-6
Descărcați
Izjave o skladnosti
3
Izjava o skladnosti_Magnetna tuljava Tip C001_SL.pdf
C001-03
Descărcați
Izjava o skladnosti_Montažni krmilni ventil ABS54_SL.pdf
ABS54
Descărcați
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW4-DSTS-D22_SL.pdf
Descărcați

ZIP
Data Sheets
3
Tehnički list_konektor Tip C002_SRLATIN.pdf
C002-31-6
Descărcați
Tehnički list_montiran kontrolni ventil ABS54_SRLATIN.pdf
ABS54
Descărcați
Tehnički list_namotaj tip C001_SRLATIN.pdf
C001-03
Descărcați
Declarations of Conformity
3
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW4-DSTS-D22_SRLATIN.pdf
Descărcați
Deklaracija o usklađenosti_montiran kontrolni ventil ABS54_SRLATIN.pdf
ABS54
Descărcați
Deklaracija o usklađenosti_namotaj tip C001_SRLATIN.pdf
C001-03
Descărcați

ZIP
Data Sheets
2
Datablad_Apparatuttag Typ C002_SV.pdf
C002-31-6
Descărcați
Datablad_Magnetspole Typ C001_SV.pdf
C001-03
Descărcați
BUW4-100-DSTS-D22 x 1.0
Supapă fluture cu actuator rotativ pneumatic BUW4-100-DSTS-D22
Supapă fluture cu actuator rotativ pneumatic serie BUW4-DSTS-D22; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc şi Arbore 1.4408; Manșetă PTFE/silicon; Presiunea nominală a flanșei PN10/16/ANSI150; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -10...+190°C; presiune de lucru 0...10bar; DN 100mm; Lungimea de instalare 52mm; propulsie PAD100
Adaugă în coș
Supapă de control montată ABS54
ABS54 x 1.0
Supapă de control montată ABS54
Supapă de control montată serie ABS; controlul vitezei; adecvat pentru robinet fluture cu actionare pneumatica; Bobină standard C001; latime conector 22mm; Electrovalvă NAMUR cu 5/2 căi (NM52W1S-PR); propulsie PAD/PAS052-270
Adaugă în coș
