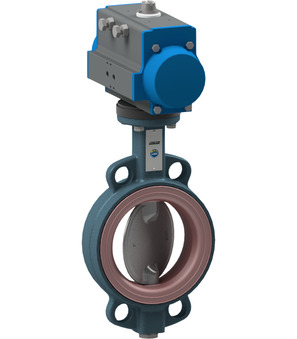

Supapă fluture cu actuator rotativ pneumatic BUW2-100-DSC-S32

Supapă fluture cu actuator rotativ pneumatic BUW2-100-DSC-S32

Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-S3; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; pentru medii abrazive (de exemplu, nisip, ciment, etc.); Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă Carboxi NBR; Presiunea nominală a flanșei PN10/16/ANSI150; Acționator cu acțiune simplă; control presiune 5,5...8bar; temperatura mediului -10...+100°C; presiune de lucru 0...6bar; DN 100mm; Lungimea de instalare 52mm; propulsie PAS0855

Introduceți numărul: 84818085
Țara de origine: Italia
Greutate: 10.95 kg
Număr articol scurt: BUW2100DSCS32
https://www.stasto.ro/web/image/product.template/88146/image_1920?unique=b9bbba7

Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-S3; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; pentru medii abrazive (de exemplu, nisip, ciment, etc.); Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă Carboxi NBR; Presiunea nominală a flanșei PN10/16/ANSI150; Acționator cu acțiune simplă; control presiune 5,5...8bar; temperatura mediului -10...+100°C; presiune de lucru 0...6bar; DN 100mm; Lungimea de instalare 52mm; propulsie PAS0855

3.252,80 lei 3252.8 RON 3.252,80 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
DN 100 mm
lungime 52 mm
<<Druck>>
presiune de lucru 0...6 bar
<<Eigenschaften>>
propulsie PAS0855

Fișe de date, instrucțiuni, fișiere 3D și certificate...

În limba ta
ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-D3_RO.pdf
Descărcați
CAD / 3D
1
CADSTEP_BUW2100DSCS32.stp
Descărcați

ZIP
Datové listy
2
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Descărcați
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Descărcați
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Descărcați
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Descărcați

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW2-DSC-D3_DA_DK.pdf
Descărcați

ZIP
Datenblätter
2
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Descărcați
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Descărcați
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Descărcați
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Descărcați

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW2-DSC-D3_EL_GR.pdf
Descărcați

ZIP
Data Sheets
2
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Descărcați
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Descărcați
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Descărcați
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Descărcați

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW2-DSC-D3_ES.pdf
Descărcați

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW2-DSC-D3_FI.pdf
Descărcați

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW2-DSC-D3_FR.pdf
Descărcați

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW2-DSC-D3_HR.pdf
Descărcați

ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Descărcați
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Descărcați
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Descărcați
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Descărcați

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW2-DSC-D3_IT.pdf
Descărcați

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW2-DSC-D3_NB_NO.pdf
Descărcați

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW2-DSC-D3_NL.pdf
Descărcați

ZIP
Karty katalogowe
2
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Descărcați
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Descărcați
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Descărcați
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Descărcați

ZIP
Podatkovni listi
2
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Descărcați
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Descărcați
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Descărcați
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Descărcați

ZIP
Data Sheets
2
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Descărcați
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Descărcați
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Descărcați
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Descărcați

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW2-DSC-D3_SV.pdf
Descărcați
BUW2-100-DSC-B x 1.0
Supapă fluture cu capăt de arbore liber BUW2-100-DSC-B
Supapă fluture cu capăt de arbore liber serie BUW2-DSC-B; Design cu flanșă intermediară; lungime în conformitate cu EN558−1R20; pentru medii abrazive (de exemplu, nisip, ciment, etc.); Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă Carboxi NBR; Presiunea nominală a flanșei PN10/16/ANSI150; temperatura mediului -10...+100°C; presiune de lucru 0...6bar; DN 100mm; Lungimea de instalare 52mm
Adaugă în coș
Acționator rotativ cu aer comprimat PAS0855
PAS0855 x 1.0
Acționator rotativ cu aer comprimat PAS0855
Acționator rotativ cu aer comprimat serie PAS; ATEX II 2 G/D; actionare simpla; unghi de rotatie 90°; în conformitate cu ISO 5211/NAMUR; domeniul presiunii de lucru max. 8bar; Diametru 85mm; sub-baza ISO5211 F05/F07; Pătrat interior 17mm; Cuplu la 5,5 bar 28,7Nm
Adaugă în coș
