Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-D3 Store
  1. Produse
  2. armături
  3. Valve, valve fluture și valve cu poartă - automate
  4. Supape fluture - pneumatice
  5. Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-D3
  6. BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

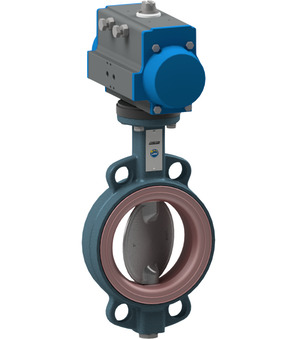

BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW2-100-DSC-D32
Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 100mm; Einbaulänge 52mm; Antrieb PAD063
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-22
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 230V/50-60Hz
C002-31-LV-1
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb und VDR; Spannung 230VAC/DC
EB0X13
Cutie de sfârșit de cursă montată; IP65; Inițiator dublu, adecvat pentru actuatoare PAD/PAS052-270; caracteristica 10-30VDC/200mA; tip P&F NBN3-F25F-E8P; functie contact normal deschis PNP; Material carcasă plastic

Introduceți numărul: 84818085
Țara de origine: Italia
Greutate: 8.698 kg
Număr articol scurt: BUW2100DSCD32ABS54C00122C00231LV1EB0X13
https://www.stasto.ro/web/image/product.template/238103/image_1920?unique=24fee4a

BUW2-100-DSC-D32
Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 100mm; Einbaulänge 52mm; Antrieb PAD063
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-22
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 230V/50-60Hz
C002-31-LV-1
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb und VDR; Spannung 230VAC/DC
EB0X13
Cutie de sfârșit de cursă montată; IP65; Inițiator dublu, adecvat pentru actuatoare PAD/PAS052-270; caracteristica 10-30VDC/200mA; tip P&F NBN3-F25F-E8P; functie contact normal deschis PNP; Material carcasă plastic

4.576,20 lei 4576.2 RON 4.576,20 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • functie
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
Interfața de atașare VDI/VDE 3845 80x30x20
Interfața de atașare 2 VDI/VDE 3845 80x30x30
Interfața supapei Namur 1/4"
DN 100 mm
lungime 52 mm
<<Funktion>>
functie NO PNP
Types of construction
latime conector 22
tip P&F NBN3-F25F-E8
<<Ausführung>>
conducere cu LED galben încorporat și VDR
Electrical figures
Tensiune 230V/50-60Hz
caracteristica 10...30VDC/200mA
<<Druck>>
presiune de lucru 0...6 bar
<<Materialien>>
Material carcasă plastic
<<Eigenschaften>>
bobina C001
propulsie PAD063
propulsie 2 PAS
