Supapă fluture cu actuator rotativ pneumatic serie BULG-DSE-D, BULC-DSE-D Store
  1. Produse
  2. armături
  3. Valve, valve fluture și valve cu poartă - automate
  4. Supape fluture - pneumatice
  5. Supapă fluture cu actuator rotativ pneumatic serie BULG-DSE-D, BULC-DSE-D
  6. BULG-100-DSE-D22

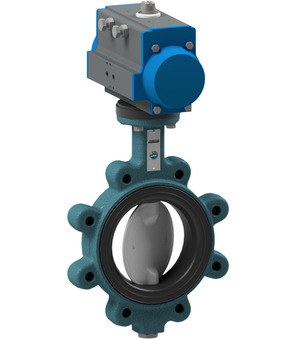

Supapă fluture cu actuator rotativ pneumatic BULG-100-DSE-D22

Supapă fluture cu actuator rotativ pneumatic BULG-100-DSE-D22

Supapă fluture cu actuator rotativ pneumatic serie BULG-D, BULC-D; Versiune cu flanșă; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă EPDM; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -10...+130°C; presiune de lucru 0...10bar; DN 100mm; Lungimea de instalare 52mm; sub-baza PN10/16; propulsie PAD085

Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D
Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D
Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D
Introduceți numărul: 84818085
Țara de origine: Italia
Greutate: 12.15 kg
Număr articol scurt: BULG100DSED22
https://www.stasto.ro/web/image/product.template/88094/image_1920?unique=bcfc56d

Supapă fluture cu actuator rotativ pneumatic serie BULG-D, BULC-D; Versiune cu flanșă; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă EPDM; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -10...+130°C; presiune de lucru 0...10bar; DN 100mm; Lungimea de instalare 52mm; sub-baza PN10/16; propulsie PAD085

2.894,30 lei 2894.3 RON 2.894,30 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • sub-baza
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2
  • Brand

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
DN 100 mm
lungime 52 mm
sub-baza PN10/16
<<Druck>>
presiune de lucru 0...10 bar
<<Eigenschaften>>
propulsie PAD085
Others
Brand STASTO

Fișe de date, instrucțiuni, fișiere 3D și certificate...

În limba ta
ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BULG-DSE-D, BULC-DSE-D_RO.pdf
Descărcați
CAD / 3D
1
CADSTEP_BULG100DSED22.stp
Descărcați

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BULG-DSE-D, BULC-DSE-D_CS.pdf
Descărcați
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BULG-DSE-D, BULC-DSE-D_CS.pdf
Descărcați

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BULG-DSE-D, BULC-DSE-D_DA_DK.pdf
Descărcați

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BULG-DSE-D, BULC-DSE-D_DE.pdf
Descărcați
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-DSE-D, BULC-DSE-D_DE.pdf
Descărcați
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-DSE-D, BULC-DSE-D_DE.pdf
Descărcați

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BULG-DSE-D, BULC-DSE-D_EL_GR.pdf
Descărcați

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BULG-DSE-D, BULC-DSE-D_EN.pdf
Descărcați
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BULG-DSE-D, BULC-DSE-D_EN.pdf
Descărcați
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BULG-DSE-D, BULC-DSE-D_EN.pdf
Descărcați

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BULG-DSE-D, BULC-DSE-D_ES.pdf
Descărcați

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BULG-DSE-D, BULC-DSE-D_FI.pdf
Descărcați

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BULG-DSE-D, BULC-DSE-D_FR.pdf
Descărcați

ZIP
Data Sheets
1
Podatkovni list_Leptir ventil s pneumatskim rotacijskim pogonom Serija BULG-DSE-D, BULC-DSE-D_HR.pdf
Descărcați

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-DSE-D, BULC-DSE-D_HU.pdf
Descărcați
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-DSE-D, BULC-DSE-D_HU.pdf
Descărcați
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-DSE-D, BULC-DSE-D_HU.pdf
Descărcați

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BULG-DSE-D, BULC-DSE-D_IT.pdf
Descărcați

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BULG-DSE-D, BULC-DSE-D_NB_NO.pdf
Descărcați

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BULG-DSE-D, BULC-DSE-D_NL.pdf
Descărcați

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BULG-DSE-D, BULC-DSE-D_PL.pdf
Descărcați
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BULG-DSE-D, BULC-DSE-D_PL.pdf
Descărcați
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BULG-DSE-D, BULC-DSE-D_PL.pdf
Descărcați

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-DSE-D, BULC-DSE-D_SL.pdf
Descărcați
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-DSE-D, BULC-DSE-D_SL.pdf
Descărcați
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-DSE-D, BULC-DSE-D_SL.pdf
Descărcați

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BULG-DSE-D, BULC-DSE-D_SRLATIN.pdf
Descărcați
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BULG-DSE-D, BULC-DSE-D_SRLATIN.pdf
Descărcați
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BULG-DSE-D, BULC-DSE-D_SRLATIN.pdf
Descărcați

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BULG-DSE-D, BULC-DSE-D_SV.pdf
Descărcați
BULG-100-DSE-B x 1.0 buc.
Supapă fluture cu capăt de arbore liber BULG-100-DSE-B
Supapă fluture cu capăt de arbore liber serie BUL1-DSE-B, BULA-DSE-B, BULG-DSE-B, BULC-DSE-B, BULY-DSE-B; Versiune cu flanșă; lungime în conformitate cu EN558−1R20; Locuințe GGG40 acoperit cu epoxid; disc 1.4408; Arbore 1.4016; Manșetă EPDM; temperatura mediului -10...+130°C; DN 100mm; Lungimea de instalare 52mm; presiune de lucru 0…16bar; Presiunea nominală a flanșei PN10/16
Acționator rotativ cu aer comprimat PAD085
PAD085 x 1.0 buc.
Acționator rotativ cu aer comprimat PAD085
Acționator rotativ cu aer comprimat serie PAD; ATEX II 2 G/D; dublu efect; unghi de rotatie 90°; în conformitate cu ISO 5211/NAMUR; domeniul presiunii de lucru max. 8bar; Diametru 85mm; sub-baza ISO5211 F05/F07; Pătrat interior 17mm; Cuplu la 5,5 bar 96Nm
MFFALFUAL09733 x 1.0 buc.
MFFALFUAL09733
Adaptor pentru supapa fluture DN40-DN150; F07/F07
Accesorii
EB0X01
EB0X01
Material carcasă
plastic
Brand
STASTO
EB0X02
EB0X02
Material carcasă
plastic
Brand
STASTO
EB0X04YA
EB0X04YA
Material carcasă
aluminiu
Brand
STASTO
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
Material carcasă
aluminiu
Brand
STASTO
EB0X05
EB0X05
conducere
ATEX
Material carcasă
plastic
Brand
STASTO
RI4606
RI4606
Diametru
85 mm
RI4620
RI4620
Diametru
85 mm
RI4648
RI4648
Diametru
85 mm
