Supapă fluture cu actuator rotativ pneumatic serie BULI-D, BULB-D Store
  1. Produse
  2. armături
  3. Valve, valve fluture și valve cu poartă - automate
  4. Alt sortiment - A05
  5. Supapă fluture cu actuator rotativ pneumatic serie BULI-D, BULB-D
  6. BULB-300-DSC-D32-ABS54-C001-03-C002-31-LT-2-01

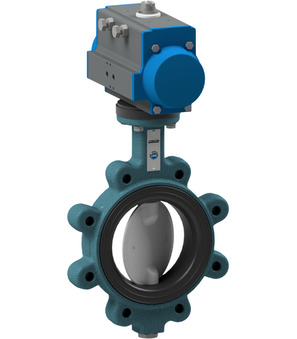

Fluture de închidere cu actuator rotativ pneumatic BULB-300-DSC-D32 (Copie)

Fluture de închidere cu actuator rotativ pneumatic BULB-300-DSC-D32 (Copie)

BULB-300-DSC-D32
Absperrklappe mit Druckluftdrehantrieb Serie BULI-D, BULB-D; Abflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse EN-GJS-400-15 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 300mm; Einbaulänge 78mm; Flansch PN10; Antrieb PAD125
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-LT-2-01
Gerätesteckdose; mit eingebauter LED-gelb und TVS; Steckerbreite 22mm; mit Anschluss M12; Spannung 24VAC/DC

Introduceți numărul: 84818085
Țara de origine: Italia
Greutate: 52.56 kg
Număr articol scurt: BULB300DSCD32ABS54C00103C00231LT201
https://www.stasto.ro/web/image/product.template/237620/image_1920?unique=f28e713

BULB-300-DSC-D32
Absperrklappe mit Druckluftdrehantrieb Serie BULI-D, BULB-D; Abflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse EN-GJS-400-15 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 300mm; Einbaulänge 78mm; Flansch PN10; Antrieb PAD125
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-LT-2-01
Gerätesteckdose; mit eingebauter LED-gelb und TVS; Steckerbreite 22mm; mit Anschluss M12; Spannung 24VAC/DC

11.726,40 lei 11726.4 RON 11.726,40 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • sub-baza
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • material contact
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
Interfața supapei Namur 1/4"
DN 300 mm
lungime 78 mm
sub-baza PN10
Types of construction
latime conector 22
Electrical figures
Tensiune 24VDC / 48V/50-60Hz
<<Eigenschaften>>
bobina C001
propulsie PAD125
propulsie 2 PAS
