Robinet cu bilă cu actuator rotativ pneumatic serie BAL1, BAT1 Store
  1. Produse
  2. armături
  3. Robinete cu sferă - automate
  4. Robinete cu sferă - pneumatice
  5. Robinet cu bilă cu actuator rotativ pneumatic serie BAL1, BAT1
  6. BAT1-009-BLTV-D0-ABS51-C001-03-C002-31-6

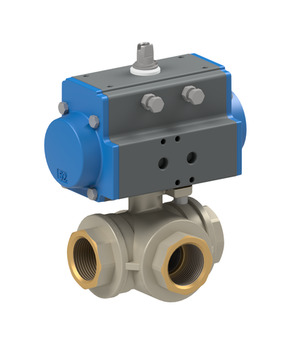

BAT1-009-BLTV-D0-ABS51-C001-03-C002-31-6

BAT1-009-BLTV-D0-ABS51-C001-03-C002-31-6

BAT1-009-BLTV-D0
Robinet cu bilă cu actuator rotativ pneumatic serie BAL1, BAT1; Versiune cu 3 căi; Etanșare cu trei cochilii; Locuințe, bila alamă; Sigilii PTFE/FKM/EPDM; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -20...+160°C; RP 2"; DN 50mm; presiune de lucru 0-10bar; Lungimea de instalare 166mm; propulsie PAD075; ball T
ABS51
Supapă de control montată serie ABS; NAMUR; Silențios; Bobină standard C001; latime conector 22mm; Electrovalvă NAMUR cu 5/2 căi (NM52W1S-PR); propulsie PAD052-270
C001-03
Bobină solenoid tip C001; latime conector 22mm; Tensiune 24VDC / 48V/50-60Hz
C002-31-6
conector; latime conector 22mm; Standard; Tensiune 0-250VAC/DC

Introduceți numărul: 84818081
Țara de origine: Italia
Greutate: 11.54 kg
Număr articol scurt: BAT1009BLTVD0ABS51C00103C002316
https://www.stasto.ro/web/image/product.template/200476/image_1920?unique=74c712e

BAT1-009-BLTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1; 3-Wege-Ausführung; dreischalig dichtend; Gehäuse, Kugel Messing; Dichtungen PTFE/FKM/EPDM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 2"; Nennweite 50mm; Druckbereich 0-10bar; Einbaulänge 166mm; Antrieb PAD075; Kugelbohrung T
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC

7.365,40 lei 7365.4 RON 7.365,40 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • filet mama
  • DN
  • lungime
  • latime conector
  • ball
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
Interfața supapei Namur 1/4"
filet mama RP 2"
DN 50 mm
lungime 166 mm
Types of construction
latime conector 22
ball T
<<Ausführung>>
conducere Standard
Electrical figures
Tensiune 24VDC / 48V/50-60Hz
<<Druck>>
presiune de lucru 0...10 bar
<<Eigenschaften>>
bobina C001
propulsie PAD075
