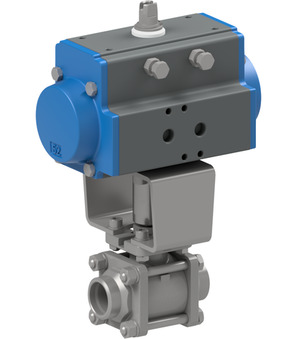

Robinet cu bilă cu actuator rotativ pneumatic serie BAC4 Store
  1. Produse
  2. armături
  3. Robinete cu sferă - automate
  4. Robinete cu sferă - pneumatice
  5. Robinet cu bilă cu actuator rotativ pneumatic serie BAC4
  6. BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01
BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-012-SSTV-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4; varilni nastavki; ohišje, krogla 1.4401; tesnila PTFE-ojačan/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; nazivna širina 100mm; območje tlaka 0-16bar; Vgradna dolžina 217mm; Pogon PAD100
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC
EB0X01
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831613; Kontaktni material srebro-nikelj; Material ohišja umetna masa

Intrastat No.: 84818081
Country of origin: Italia
Weight: 29.798 kg
Short Itemnumber: BAC4012SSTVD0ABS51C00103C002316EB0X01
https://www.stasto.ro/web/image/product.template/220784/image_1920?unique=02f1fe4

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-012-SSTV-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4; varilni nastavki; ohišje, krogla 1.4401; tesnila PTFE-ojačan/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; nazivna širina 100mm; območje tlaka 0-16bar; Vgradna dolžina 217mm; Pogon PAD100
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC
EB0X01
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831613; Kontaktni material srebro-nikelj; Material ohišja umetna masa

11.853,90 lei 11853.9 RON 11.853,90 lei

Not Available For Sale

  • Extremități sudate
  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • DN
  • lungime
  • functie
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie

Această combinație nu există.

Availability:
Contactați-ne

Distribuie

<<Abmessung>>
Extremități sudate 100 mm
Interfața de atașare VDI/VDE 3845 80x30x20
Interfața de atașare 2 VDI/VDE 3845 80x30x30
Interfața supapei Namur 1/4"
DN 100 mm
lungime 217 mm
Types of construction
latime conector 22
tip Crouzet 831613
<<Ausführung>>
conducere Standard
Electrical figures
Tensiune 24VDC / 48V/50-60Hz
caracteristica 4A/250VAC-1A/24VDC
<<Druck>>
presiune de lucru 0...16 bar
<<Materialien>>
material contact Argint-nichel
Material carcasă plastic
<<Eigenschaften>>
bobina C001
propulsie PAD100
