Robinet cu bilă cu actuator rotativ pneumatic serie BAB1 Store
  1. Produse
  2. armături
  3. Robinete cu sferă - automate
  4. Robinete cu sferă - pneumatice
  5. Robinet cu bilă cu actuator rotativ pneumatic serie BAB1
  6. BAB1-009-SSTV-D0-ABS51-C001-22-C002-31-6

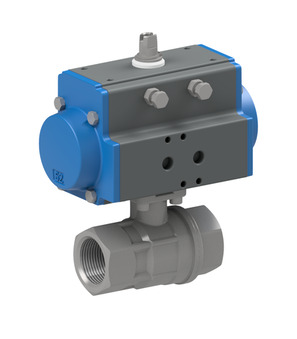

Robinet cu bilă cu actuator rotativ pneumatic BAB1-009-SSTV-D0-ABS51-C001-22-C002-31-6

Robinet cu bilă cu actuator rotativ pneumatic BAB1-009-SSTV-D0-ABS51-C001-22-C002-31-6

BAB1-009-SSTV-D0
Robinet cu bilă cu actuator rotativ pneumatic serie BAB1; filet mama; Locuințe, bila 1.4401; Sigilii PTFE/FKM; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -20...+160°C; RP 2"; DN 50mm; presiune de lucru 0-40bar; Lungimea de instalare 135mm; propulsie PAD052
ABS51
Supapă de control montată serie ABS; NAMUR; Silențios; Bobină standard C001; latime conector 22mm; Electrovalvă NAMUR cu 5/2 căi (NM52W1S-PR); propulsie PAD052-270
C001-22
Bobină solenoid tip C001; latime conector 22mm; Tensiune 230V/50-60Hz
C002-31-6
conector; latime conector 22mm; Standard; Tensiune 0-250VAC/DC

Introduceți numărul: 84818081
Țara de origine: Italia
Greutate: 4.53 kg
Număr articol scurt: BAB1009SSTVD0ABS51C00122C002316
https://www.stasto.ro/web/image/product.template/197192/image_1920?unique=352ecb6

BAB1-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAB1; Innengewinde; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 2"; Nennweite 50mm; Druckbereich 0-40bar; Einbaulänge 135mm; Antrieb PAD052
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-22
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 230V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC

3.408,80 lei 3408.8 RON 3.408,80 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • filet mama
  • DN
  • lungime
  • latime conector
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
Interfața supapei Namur 1/4"
filet mama RP 2"
DN 50 mm
lungime 135 mm
Types of construction
latime conector 22
<<Ausführung>>
conducere Standard
Electrical figures
Tensiune 230V/50-60Hz
<<Druck>>
presiune de lucru 0...40 bar
<<Eigenschaften>>
bobina C001
propulsie PAD052
