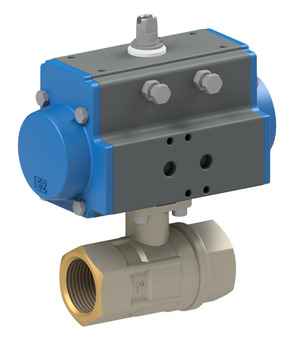

Robinet cu bilă cu actuator rotativ pneumatic BAB1-004-BLTV-D0B-ABS51-C001-04-C002-31-6-EB0X01

Preț.

2.587,70 lei
Robinet cu bilă cu actuator rotativ pneumatic serie BAB1 Store
  1. Produse
  2. armături
  3. Robinete cu sferă - automate
  4. Robinete cu sferă - pneumatice
  5. Robinet cu bilă cu actuator rotativ pneumatic serie BAB1
  6. BAB1-004-BLTV-D0B-ABS51-C001-04-C002-31-6-EB0X01
Robinet cu bilă cu actuator rotativ pneumatic BAB1-004-BLTV-D0B-ABS51-C001-04-C002-31-6-EB0X01
Robinet cu bilă cu actuator rotativ pneumatic BAB1-004-BLTV-D0B-ABS51-C001-22-C002-31-LVCV20-1
Robinet cu bilă cu actuator rotativ pneumatic BAB1-004-BLTV-D0B-ABS51-C001-22-C002-31-LVCV20-1
2.141,50 lei
2.141,50 lei
Robinet cu bilă cu actuator rotativ pneumatic BAB1-004-BLTV-D0B-ABS51-C001-03-C002-31-6
Robinet cu bilă cu actuator rotativ pneumatic BAB1-004-BLTV-D0B-ABS51-C001-03-C002-31-6
2.068,00 lei
2.068,00 lei

Robinet cu bilă cu actuator rotativ pneumatic BAB1-004-BLTV-D0B-ABS51-C001-04-C002-31-6-EB0X01

BAB1-004-BLTV-D0B
Robinet cu bilă cu actuator rotativ pneumatic serie BAB1; Locuințe, bila alamă; Sigilii PTFE/FKM/EPDM; Acționator cu dublu efect; control presiune 5,5...8bar; temperatura mediului -20...+160°C; RP 1/2"; DN 15mm; presiune de lucru 0-40bar; Lungimea de instalare 67mm; propulsie PAD052
ABS51
Supapă de control montată serie ABS; NAMUR; Silențios; Bobină standard C001; latime conector 22mm; Electrovalvă NAMUR cu 5/2 căi (NM52W1S-PR); propulsie PAD052-270
C001-04
Bobină solenoid tip C001; latime conector 22mm; Tensiune 12VDC / 24V/50-60Hz
C002-31-6
conector; latime conector 22mm; Standard; Tensiune 0-250VAC/DC
EB0X01
Cutie de sfârșit de cursă montată; IP65; 2 Microswitch; adecvat pentru actuatoare PAD/PAS052-270; caracteristica 4A/250VAC-1A/24VDC; tip Crouzet 831613; material contact Argint-nichel; Material carcasă plastic

Introduceți numărul: 84818081
Țara de origine: Italia
Greutate: 2.221 kg
Număr articol scurt:BAB1004BLTVD0BABS51C00104C002316EB0X01
https://www.stasto.ro/web/image/product.template/213383/image_1920?unique=bbc91d7

BAB1-004-BLTV-D0B
Kugelhahn mit Druckluftdrehantrieb Serie BAB1; Gehäuse, Kugel Messing; Dichtungen PTFE/FKM/EPDM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 1/2"; Nennweite 15mm; Druckbereich 0-40bar; Einbaulänge 67mm; Antrieb PAD052
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-04
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 12VDC / 24V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

2.587,70 lei 2587.7 RON 2.587,70 lei

Not Available For Sale

  • Diametru
  • Filet exterior
  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • filet mama
  • DN
  • lungime
  • functie
  • latime conector
  • tip
  • conducere
  • Tensiune
  • Tipul de tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie
  • propulsie 2

Această combinație nu există.

Disponibilitate:
Contactați-ne
<<Abmessung>>
Interfața de atașare VDI/VDE 3845 80x30x20
Interfața de atașare 2 VDI/VDE 3845 80x30x30
Interfața supapei Namur 1/4"
filet mama RP 1/2"
DN 15 mm
lungime 67 mm
Types of construction
latime conector 22
tip Crouzet 831613
<<Ausführung>>
conducere Standard
Electrical figures
Tensiune 12VDC / 24V/50-60Hz
caracteristica 4A/250VAC-1A/24VDC
<<Druck>>
presiune de lucru 0...40 bar
<<Materialien>>
material contact Argint-nichel
Material carcasă plastic
<<Eigenschaften>>
bobina C001
propulsie PAD052
