  5. Robinet cu bilă cu actuator rotativ pneumatic serie BA541, BA542
  6. BA541-20-D0-ABS51-C001-03-C002-31-6

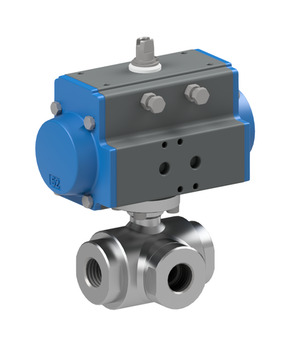

BA541-20-D0-ABS51-C001-03-C002-31-6

BA541-20-D0-ABS51-C001-03-C002-31-6

BA541-20-D0
Robinet cu bilă cu actuator rotativ pneumatic serie BA541, BA542; Versiune cu 3 căi; Etanșare cu trei cochilii; Locuințe 1.4404 Lustruit; bila 1.4404; Sigilii MPTFE/FKM; Acționator cu dublu efect; pasaj complet; control presiune 5,5...8bar; temperatura mediului -20...+170°C; G 2"; DN 50mm; presiune de lucru 0…40bar; Lungimea de instalare 144mm; propulsie PAD075; ball T
ABS51
Supapă de control montată serie ABS; NAMUR; Silențios; Bobină standard C001; latime conector 22mm; Electrovalvă NAMUR cu 5/2 căi (NM52W1S-PR); propulsie PAD052-270
C001-03
Bobină solenoid tip C001; latime conector 22mm; Tensiune 24VDC / 48V/50-60Hz
C002-31-6
conector; latime conector 22mm; Standard; Tensiune 0-250VAC/DC

Introduceți numărul: 84818081
Țara de origine: Italia
Greutate: 3.69 kg
Număr articol scurt: BA54120D0ABS51C00103C002316
https://www.stasto.ro/web/image/product.template/201039/image_1920?unique=a0b3722

BA541-20-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542; 3-potna-izvedba; troslojno tesnjenje; ohišje 1.4404 polirano; krogla 1.4404; tesnila MPTFE/FKM; dvosmerno delujoč pogon; polni pretok; Krmilni tlak 5,5...8bar; temperatura medija -20...+170°C; G 2"; nazivna širina 50mm; območje tlaka 0…40bar; Vgradna dolžina 144mm; Pogon PAD075; Krogelna luknja T
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

9.598,70 lei 9598.7 RON 9.598,70 lei

Not Available For Sale

  • Interfața de atașare VDI/VDE 3845
  • Interfața de atașare 2 VDI/VDE 3845
  • Interfața supapei Namur
  • filet mama
  • DN
  • lungime
  • latime conector
  • ball
  • tip
  • conducere
  • Tensiune
  • caracteristica
  • presiune de lucru
  • material contact
  • Material carcasă
  • bobina
  • propulsie

Această combinație nu există.

Disponibilitate:
Contactați-ne

Distribuie

<<Abmessung>>
Interfața supapei Namur 1/4"
filet mama G 2"
DN 50 mm
lungime 144 mm
Types of construction
latime conector 22
ball T
<<Ausführung>>
conducere Standard
Electrical figures
Tensiune 24VDC / 48V/50-60Hz
<<Druck>>
presiune de lucru 0...40 bar
<<Eigenschaften>>
bobina C001
propulsie PAD075
