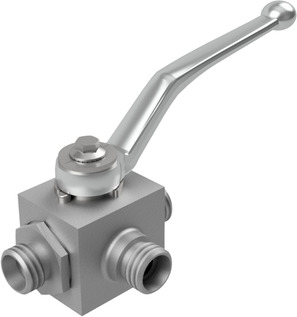

Supapă sferică de înaltă presiune serie BA236, BA646; Versiune cu 3 căi; Etanșare cu înveliș dublu; Intrarea presiunii numai în față; Filet exterior în conformitate cu ISO 8434-1 (DIN 2353); Locuințe oţel placat cu zinc; bila Otel; Sigilii POM/NBR; temperatura mediului -20...+100°C; pentru lichide; conexiune 30S/M42x2; DN 25mm; presiune de lucru 0...315bar; Lungimea de instalare 120mm; ball L
Țara de origine: Germania
Greutate: 2.4 kg
Număr articol scurt: BA23630SL
Hochdruckkugelhahn Serie BA236, BA646; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 30S/M42x2; Nennweite 25mm; Druckbereich 0...315bar; Einbaulänge 120mm; Kugelbohrung L
Specificații tehnice
| presiune de lucru | 0...315 bar |
|---|---|
| conexiune | 30S/M42x2 |
| DN | 25 mm |
| lungime | 120 mm |
| presiune de lucru | 0...315 bar |
| conexiune | 30S/M42x2 |
| DN | 25 mm |
| lungime | 120 mm |
| ball | L |
| Filet exterior | M42x2 |
| marime | 30S |
BA236-30S-L
