Detectarea poziției pentru cilindri pneumatici

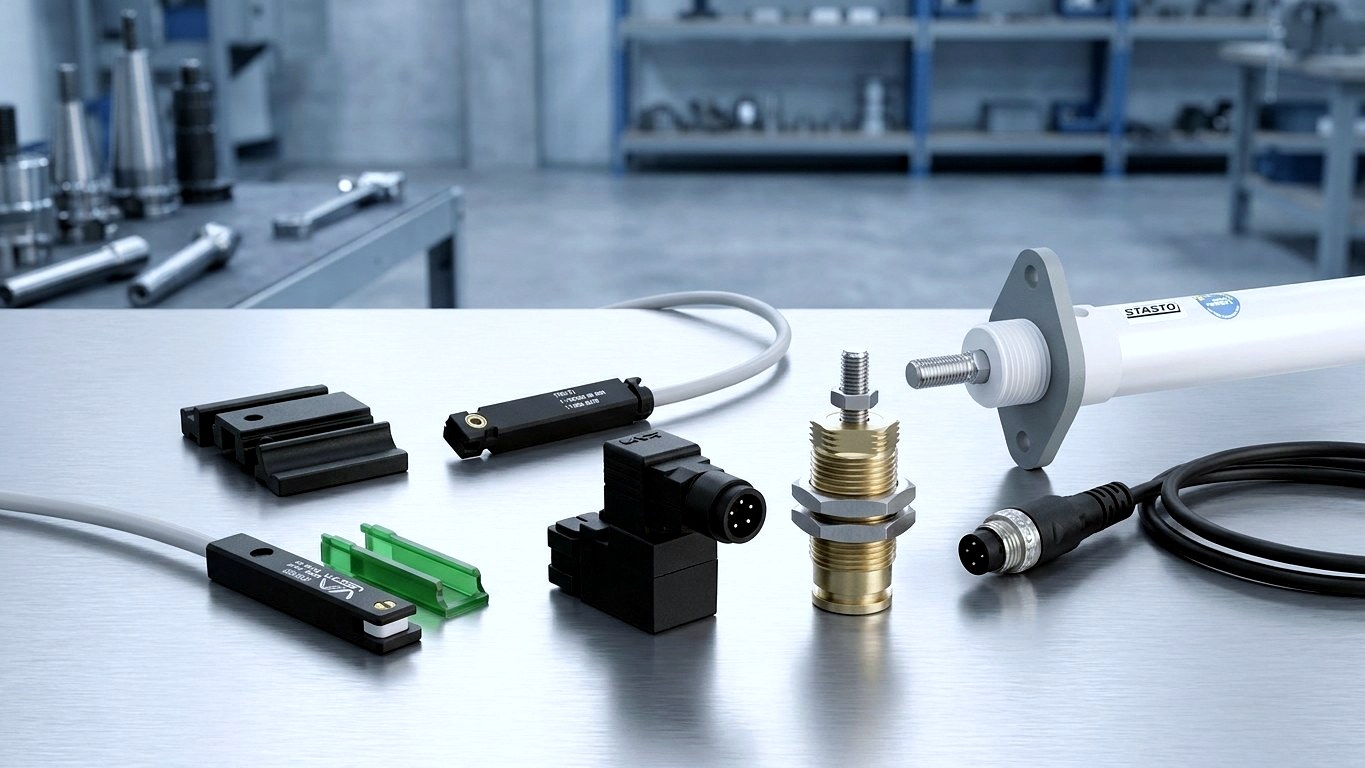

Senzori magnetici pentru cilindri pneumatici – senzori Reed și electronici
Un senzor magnetic detectează poziția pistonului la cilindrii pneumatici în mod fiabil și fără contact: pistonul este echipat cu un magnet permanent, iar senzorul semnalează atingerea poziției finale către comandă. Astfel realizați detectarea poziției finale, controlul secvențial și lanțurile de siguranță în construcția de mașini și instalații. La STASTO găsiți senzori de cilindru Reed și electronici din seriile VN/RV, VN, DCP și ZRS – completați cu elemente de fixare și tehnică de conectare M8.
Senzori de cilindru dintr-o singură sursă
De ce STASTO
Sistem complet de detectare a poziției pentru cilindrii dumneavoastră
De la senzor, prin fixare, până la tehnica de conectare – la STASTO primiți soluția completă, gata de montaj, pentru detectarea poziției pistonului.
Reed și electronic dintr-o singură sursă
Fie contact Reed clasic, fie senzor electronic fără uzură – oferim ambele tipuri pentru aceleași serii de cilindri.
Pentru standardele uzuale de cilindri
Senzori și suporturi pentru cilindri conform ISO 6432 și ISO 15552, cilindri compacți și rotunzi, precum și alte serii STASTO.
Sistem complet, inclusiv accesorii
Elementele de fixare potrivite din seria F.S și prizele pentru aparate M8 completează senzorul, oferind o soluție gata de montaj.
Consultanță tehnică
Vă ajutăm la alegere în funcție de diametrul cilindrului, tipul de ieșire și conexiune – adaptat aplicației dumneavoastră.
Grupe de produse
Senzori magnetici & accesorii dintr-o privire
De la senzori Reed și electronici, prin elemente de fixare, până la tehnica de conectare M8 – gama completă pentru detectarea poziției cilindrului.
Comparație tehnică
Senzor cu contact Reed sau senzor electronic?
Ambele tipuri constructive acoperă aceleași serii de cilindri. Alegerea depinde de numărul de cicluri de comutare, tensiune și durata de viață dorită. Datele tehnice concrete pentru fiecare serie și variantă le găsiți pe pagina produsului.
| Senzor cu contact Reed | Senzor electronic | |
|---|---|---|
| Principiu de comutare | Contact mecanic în câmp magnetic | Fără contact (de ex. principiul Hall) |
| Tensiune | AC/DC (multe variante) | De regulă DC, tipic 6…30 V DC |
| Durată de viață | Contactul este supus uzurii | Ridicată, fără rebound |
| Frecvență de comutare | Moderată | Ridicată |
| Tipuri exemplu | VNCR2, VNPR2, RV2I | VNCE3, VNPE3, DCP-2 |
Domenii de utilizare
Unde sunt utilizați senzorii magnetici
Peste tot unde mișcarea cilindrului trebuie raportată către comandă – pentru eliberarea pasului următor, pentru interogarea de siguranță sau pentru detectarea defecțiunilor.
Interogarea pozițiilor finale în construcția de mașini
Semnalizarea poziției cilindrului extins și retras ca semnal de eliberare în comanda secvențială.
Manipulare și automatizarea asamblării
Semnalizarea poziției graiferelor și sănilor în liniile automate de asamblare.
Construcția de scule și dispozitive
Asigurarea și semnalizarea stărilor de prindere și fixare către comandă.
Tehnica de ambalare
Monitorizarea ciclurilor și detectarea defecțiunilor la mașinile de ambalare și transport.
Tehnica de transport
Semnalizarea mișcării acționărilor pneumatice în instalațiile acționate cu aer comprimat.
Mentenanță și retrofit
Înlocuirea și retrofit-ul senzorilor pe cilindrii existenți.
Ghid
Alegerea senzorului potrivit pentru cilindru
Comutatoarele reed funcționează cu contact mecanic, senzorii electronici comută fără contact și fără rebound. Aceste criterii ajută la alegere.
Tip constructiv și funcționare
- Comutator reed
- Contact mecanic care se închide prin câmpul magnetic al pistonului. Construcție simplă, potrivit pentru AC/DC, economic – contactul este supus uzurii.
- Senzor electronic
- Comutare fără contact (de ex. principiul Hall), fără rebound, frecvențe de comutare ridicate și durată lungă de viață – de regulă în domeniul DC (tipic 6…30 V DC).
- Indicator LED de comutare
- La seriile precum DCP, un LED indică starea de comutare direct pe senzor.
Criterii de selecție
- Tip de montare
- Canalul T, canalul rotund sau banda de prindere determină senzorul, respectiv elementul de fixare din seria F.S.
- Diametrul cilindrului
- Stabilește seria potrivită și, dacă este cazul, modelul suportului.
- Tip de ieșire
- 2/3 fire, PNP/NPN în funcție de comandă și variantă – vă rugăm consultați pagina produsului pentru execuția exactă.
- Conexiune
- Cablu direct sau conector M8 cu soclu de conectare compatibil din seria VSCP.
Disponibilitate & conexiune

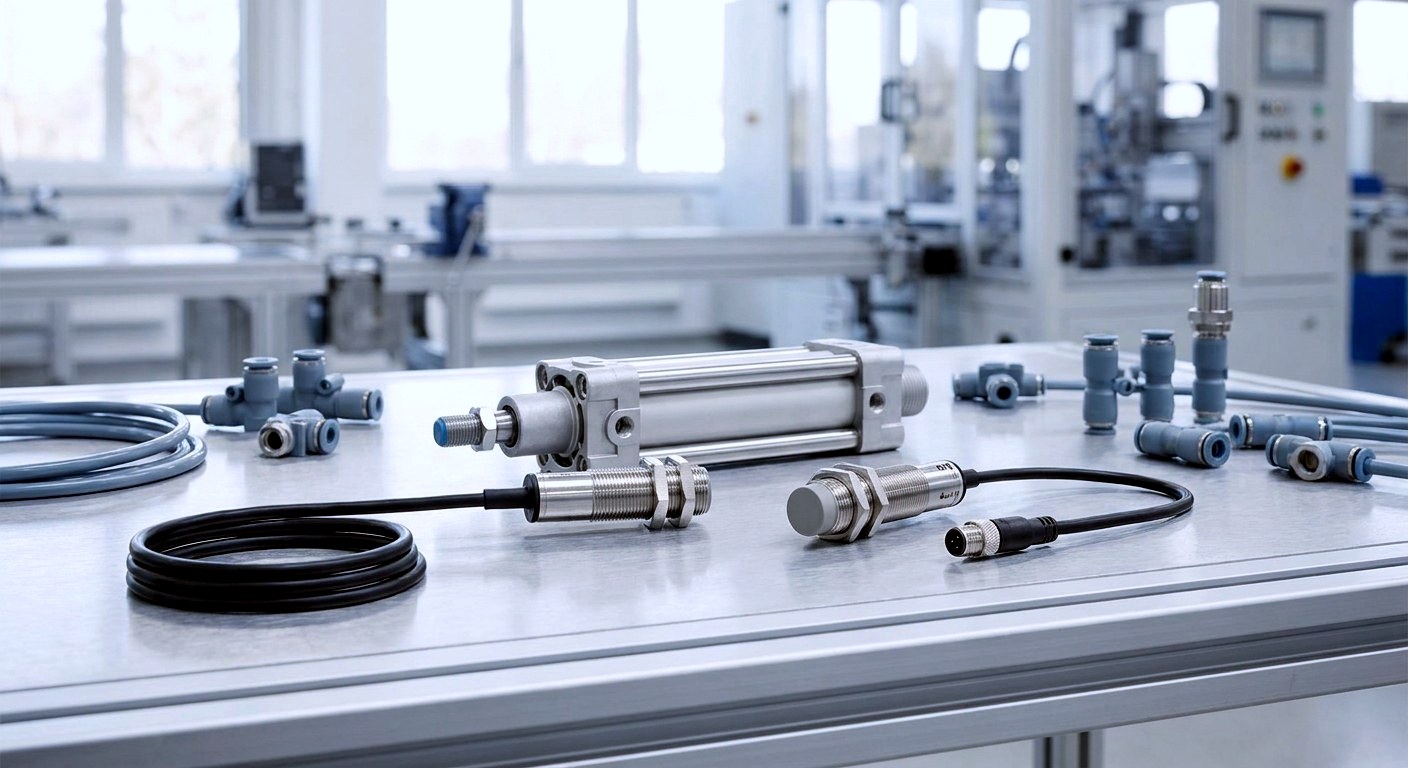

Variante de conectare și achiziție
Senzorii pentru cilindri sunt disponibili, în funcție de serie și variantă, în diferite variante de conectare – cu cablu direct sau cu conector M8. Lungimile cablurilor și alte caracteristici diferă în funcție de variantă.
Tipuri de conexiune
Cablu direct sau conector M8 – în funcție de tipul și seria senzorului.
Disponibilitate și termen de livrare
Pentru variantele disponibile, disponibilitate și termenul de livrare, consultați pagina produsului sau a variantei respective, ori contactați-ne direct.
Proiect & execuție specială
Pentru cantități legate de proiecte și variante speciale, vă întocmim cu plăcere o ofertă.
Întrebări frecvente
Întrebări despre senzorii magnetici pentru cilindri pneumatici
Răspunsuri privind alegerea, tehnica și conectarea senzorilor de cilindru.
Ce este un senzor magnetic pentru cilindri pneumatici?
Un senzor magnetic este un senzor care detectează fără contact poziția pistonului cilindrului. Pistonul are un magnet permanent; când ajunge la poziția senzorului, senzorul magnetic transmite acest lucru către automat – de regulă pentru detectarea poziției finale.
Care este diferența dintre senzorii Reed și cei electronici pentru cilindri?
Comutatoarele Reed folosesc un contact mecanic și sunt potrivite pentru AC/DC, dar sunt supuse uzurii. Senzorii electronici comută fără contact și fără rebound, funcționează de obicei în domeniul DC și oferă o durată de viață lungă.
Care senzor se pretează la cilindrul meu?
Factorii determinanți sunt seria cilindrului, forma canalului și diametrul. Mulți senzori STASTO din seria VN/RV se pretează la cilindri conform ISO 6432, ISO 15552, precum și la cilindri compacți și cilindri rotunzi. Pentru cilindri rotunzi și cu tijă de tracțiune sunt prevăzute elemente de fixare din seria F.S.
PNP sau NPN – de ce tip de ieșire am nevoie?
Aceasta depinde de intrarea automatului dumneavoastră. Tipul de ieșire și de comutare disponibil variază în funcție de versiune – consultați pagina produsului pentru detalii exacte sau contactați-ne.
Cum se conectează senzorul magnetic?
În funcție de versiune, cu cablu direct sau prin conector M8. Pentru variantele cu conector oferim prize M8 corespunzătoare din seria VSCP.
Există senzori pentru cilindri mini și compacți?
Da. Pentru dimensiuni mici sunt potriviți, printre altele, senzorii Reed din seria VN/RV; pentru seria compactă RLF este disponibil ZRS11 cu suportul corespunzător.
Cilindri compatibili
Cilindri pentru senzorii dumneavoastră magnetici
Cilindrii pneumatici potriviți pentru senzorii magnetici – conform normei și formei constructive.
Consultanță
Nu sunteți sigur care senzor de cilindru este potrivit?
Indicați seria cilindrului, diametrul și tipul de ieșire sau de conexiune dorit – vă recomandăm senzorul magnetic potrivit, împreună cu sistemul de fixare și tehnica de conectare.
