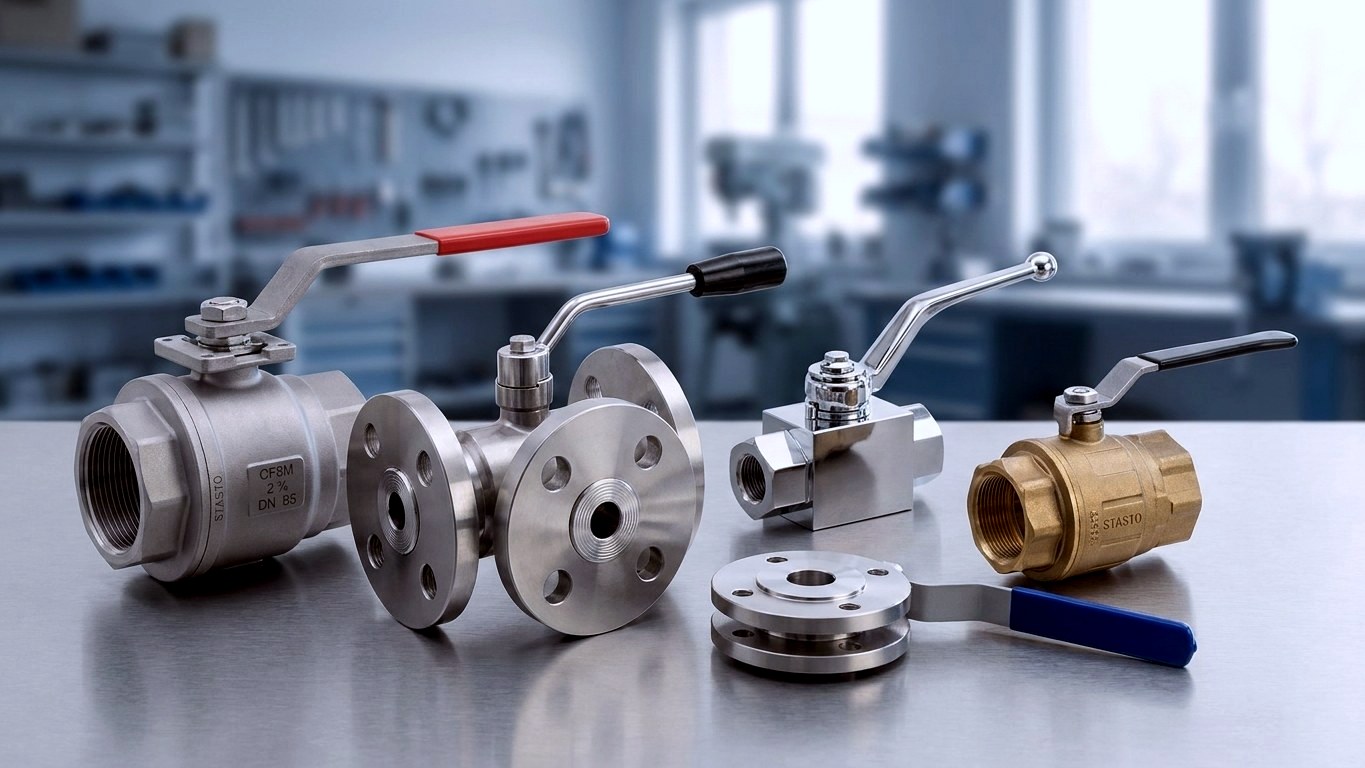

Robinete cu bilă din oțel inoxidabil — robinete de închidere pentru filet și flanșă
Atunci când mediul vehiculat este agresiv, temperatura variază sau instalația trebuie curățată, materialul determină durata de viață a armăturii de închidere. De aceea, robinetele cu bilă din oțel inoxidabil reprezintă referința în chimie, tehnica de proces, producția alimentară și construcția de mașini și instalații: rezistente la coroziune, robuste mecanic, cu rezistență redusă la curgere datorită trecerii integrale și o mișcare de comutare clară la 90°. La STASTO găsiți o gamă completă — de la robinetul cu filet interior în două piese, la execuții în trei piese, ușor de întreținut, și robinete cu bilă cu flanșă, până la robinetul cu bilă de înaltă presiune și unitatea complet configurată cu acționare pneumatică rotativă sau electrică.
Material, construcție și acționare dintr-o singură sursă
Avantajele dumneavoastră
De ce robineți cu bilă din inox de la STASTO
Număr de material în loc de termen general, formă constructivă adaptată conceptului de mentenanță și un singur interlocutor pentru armătură, acționare și accesorii.
Materiale potrivite mediului de lucru
În funcție de serie, corpul și bila sunt disponibile în 1.4401, 1.4404, 1.4571 sau ca variantă turnată în 1.4408; variantele cu flanșă din seria 720000 sunt executate în 1.4301. Combinația exactă de materiale este menționată în fiecare descriere de articol — astfel comparați număr de material cu număr de material.
Două sau trei piese — în funcție de conceptul de mentenanță
Robineții cu bilă din două piese, precum seriile 701000 și 704000/700000, sunt compacți și avantajoși ca preț. Variantele din trei piese ale seriilor 710000, 710009 și 710060 pot fi deschise în stare montată; garniturile și bila pot fi înlocuite fără a demonta conducta.
Trecere integrală ca standard
Seriile filetate sunt executate în mare parte cu trecere integrală, adică cu alezaj al bilei la diametrul nominal — pierdere de presiune redusă și, în funcție de variantă, pot fi spălate. Treceri reduse, precum și alezaj de bilă L sau T, sunt oferite de seriile multicale BA037/BA038.
De la maneta manuală la organul de închidere automatizat
Același robinet cu bilă este disponibil manual sau ca unitate cu actuator pneumatic rotativ (seriile BAB1, BAC1, BAC4, BAC5, BAL1/BAT1) respectiv actuator electric (seriile 8E004, 8E014, 8E028/8E029, 8E032, 8E033) — opțional cu electrovalvă NAMUR montată, bobină electromagnetică și conector EN 175301-803.
Ghid de selecție
Cum alegi robinetul cu bilă din inox — ce contează
Materialul, construcția, setul de garnituri și racordul determină împreună dacă armătura rezistă în exploatare. Iată cele mai importante criterii de alegere.
Materiale și numere de material
- 1.4401 / 1.4404
- Oțeluri inoxidabile austenitice pentru corp și bilă, disponibile în mai multe serii filetate; 1.4401 șlefuit, de exemplu în seria bipartită 701000.
- 1.4408
- Material pentru corpuri turnate, utilizat printre altele la seriile cu 3 căi BA037/BA038, cu bilă din 1.4401.
- 1.4571
- Variantă stabilizată cu titan, folosită de exemplu la seriile de înaltă presiune precum BA102, în combinație cu 1.4404.
- 1.4301
- Materialul robinetelor cu bilă cu flanșă din seria 720000, cu trecere integrală.
Construcție și racord
- Bipartit
- Execuție compactă cu filet interior, de exemplu seriile 700000/704000 și 701000 — economică și cu gabarit redus.
- Trei piese
- Se poate deschide în stare montată, bila și garniturile pot fi înlocuite — seriile 710000, 710009 și 710060.
- Cu flanșă
- Pentru diametre nominale mai mari și conducte cu racord prin flanșă, de ex. seria 720000 cu PN 16 și diametre nominale de la 15 la 150 mm.
- Multicale
- Robinete cu bilă cu 3 căi BA037/BA038, etanșare pe trei straturi, alezaj bilă tip L sau T, domeniu de presiune 0…64 bar.
Set de garnituri și condiții de funcționare
- PTFE / PTFE-FKM
- Combinație uzuală pentru lichide, gaze și aer comprimat în seriile standard.
- Execuție pentru abur
- Seria 710060 cu garnitură armată, temperatura mediului până la +198 °C, domeniu de presiune pentru abur 0…15 bar.
- PTFE armat cu carbografit
- Pentru cerințe ridicate, de ex. varianta BA469-34N-L-AH3C cu 0…138 bar, Class 800, antistatic, Fire-Safe și marcaj ATEX — caracteristicile sunt valabile în funcție de variantă, nu în mod general.
- Cu spațiu mort redus
- Seria 710009 cu geometrie de etanșare cu spațiu mort redus, respectiv fără spațiu mort, pentru instalații cu cerințe ridicate de curățare.
Automatizare
- Cu dublu efect
- Acționări pneumatice rotative din seriile BAB1, BAC1, BAC4, BAC5 pentru deschidere și închidere definite, presiuni de comandă tipice de la 5,5 bar.
- Simplu efect
- Revenire cu arc pentru poziția de siguranță definită în caz de întrerupere a aerului comprimat, printre altele seriile BAL1/BAT1.
- Acționare electrică
- Seriile 8E004, 8E014, 8E028/8E029, 8E032 și 8E033 pentru instalații fără rețea de aer comprimat; tensiune, timp de acționare și contacte de semnalizare în funcție de tipul de acționare.
- Accesorii de comandă și semnalizare
- Ventil de comandă NAMUR, bobină electromagnetică, conector și semnalizare a poziției finale disponibile opțional.
Comparație tipuri constructive
Robinet cu bilă în două piese, trei piese, cu flanșă sau de înaltă presiune
Patru tipuri constructive, patru profiluri de utilizare: prezentarea generală asociază racordul, mentenabilitatea și seriile tipice.
| filet, 2 piese | filet, 3 piese | flanșă | Presiune înaltă | |
|---|---|---|---|---|
| Serii tipice | 700000/704000, 701000 | 710000, 710009, 710060 | 720000, 721000, 760000 | BA102, BA234 |
| Racord | Filet interior | Filet interior | Flanșă, de ex. PN 16 | în funcție de execuție |
| Mentenanță | Înlocuirea armăturii | se poate deschide în stare montată | legat de conductă prin flanșă | se stabilește în funcție de aplicație |
| Interval de presiune (exemplu) | 0…40 bar (704000) | în funcție de serie, abur 0…15 bar (710060) | PN 16 (720000) | până la 350 bar (BA102) |
| Material (exemplu) | 1.4401 lustruit (701000) | 1.4401/1.4404 în funcție de serie | 1.4301 (720000) | 1.4571/1.4404 (BA102) |
| Punct forte | compact și economic | curățabil și reparabil | diametre nominale mari, până la 150 mm | trepte de presiune ridicate |
Sortiment
Tipuri constructive și domenii de sortiment
De la robinetul manual cu filet interior până la armătura cu flanșă automatizată — aici ajungeți direct la categoria de produse potrivită.
Domenii de utilizare
Domenii tipice de utilizare
Unde își arată punctele forte robinetele cu bilă din oțel inoxidabil — și ce criteriu de dimensionare este decisiv în fiecare caz.
Chimie și tehnică de proces
Mediile agresive și variabile impun combinații de materiale bine definite. Aici contează materialele austenitice precum 1.4401, 1.4404 sau 1.4571 și garniturile pe bază de PTFE. În funcție de zonă și cerințele operatorului, pot fi necesare variante antistatice, Fire-Safe sau certificate ATEX — varianta potrivită se regăsește în descrierea articolului.
Instalații pentru alimente, băuturi și medii pure
Capacitatea de curățare este criteriul de dimensionare. Robinetele cu bilă în trei piese cu trecere integrală pot fi deschise și inspectate; seriile cu garnituri cu spațiu mort redus sau fără spațiu mort, precum 710009, reduc depunerile în zona de etanșare. Pentru procesele CIP/SIP, vă rugăm să comunicați datele privind temperatura și mediul.
Circuite de abur și apă fierbinte
Pentru abur, materialul garniturii și comportamentul presiune-temperatură sunt decisive. Seria în trei piese 710060 este concepută special pentru abur: PTFE armat/FKM, temperatura mediului până la +198 °C, domeniu de presiune abur 0…15 bar. Diametrul nominal și lungimea de montaj variază în funcție de mărime.
Aer comprimat, vid și gaze tehnice
În pneumatică, robinetele cu bilă din oțel inoxidabil servesc drept organ de închidere și mentenanță în medii corozive sau acolo unde se cere absența uleiului și grăsimii. Racordurile și cuplajele potrivite din 1.4404, 1.4305 sau 1.4571 se găsesc în gama de pneumatică.
Hidraulică, standuri de testare și tehnică de dozare
Aici alegerea este determinată de treapta de presiune și frecvența de comutare. Seriile de presiune înaltă cu domenii de presiune de până la 350 bar, combinate cu acționare pneumatică cu dublu efect, permit închiderea telecomandată în cicluri de testare.
Construcție de mașini și instalații, OEM
Pentru mașinile de serie contează configurațiile reproductibile: aceeași serie, aceeași acționare, aceeași confirmare de poziție pe toate loturile de fabricație. Salvăm combinația ca articol, astfel încât lista dumneavoastră de piese să rămână stabilă.
Aprovizionare

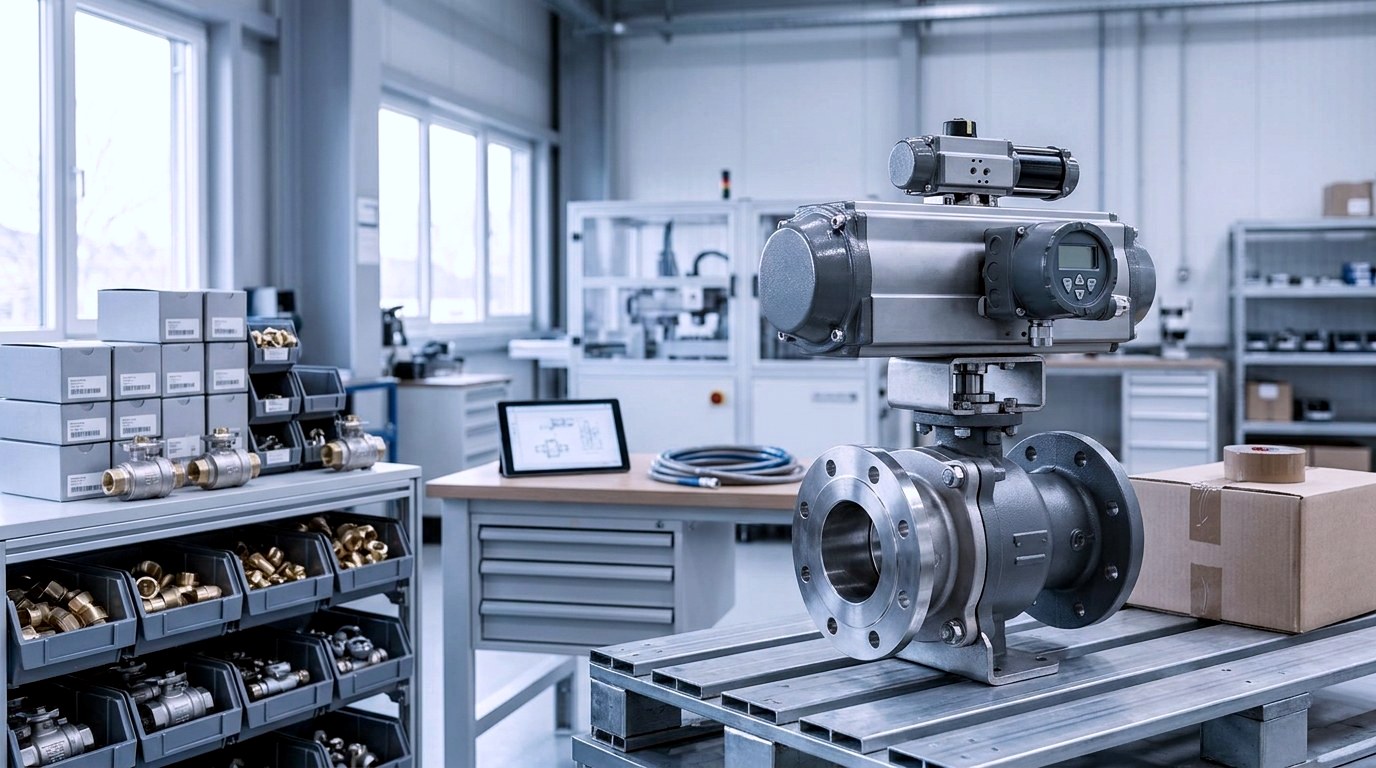

Disponibilitate, solicitare și livrare
Disponibilitatea diferă în funcție de serie, diametrul nominal și execuție. Dimensiunile de filet uzuale ale seriilor standard pot fi de regulă livrate pe termen scurt; materialele speciale, diametrele nominale mari și unitățile configurate cu acționare sunt programate în funcție de proiect.
Disponibilitate și termen
Se poate verifica pe articol în magazin sau la cerere — vă rugăm să indicați întotdeauna codul articolului.
Unități configurate
Robinetul, acționarea, ventilul de comandă și semnalizarea de retur sunt asamblate conform comenzii; termenul de livrare la cerere.
Documente și execuții speciale
Documentele de material și de testare, garniturile speciale, precum și execuțiile conform standardelor uzinei clientului le clarificăm în funcție de proiect — vă rugăm să le menționați în solicitare.
Piese de schimb și necesități cadru
Solicitați seturi de întreținere pentru seriile din trei piese cu indicarea seriei și a diametrului nominal. Pentru necesități recurente, salvăm configurația dumneavoastră, astfel încât comenzile ulterioare să rămână identice.
Așa lucrăm
În trei pași către armătura potrivită
De la datele de exploatare la unitatea configurată — cu consultanță tehnică din partea specialiștilor în armături.
Specificați datele de exploatare
Mediu, presiune, temperatură, diametru nominal și tip de racord sunt suficiente ca punct de plecare. Pentru aplicații cu medii pure sau abur, vă rugăm să indicați și procedeul de curățare și numărul de cicluri.
Alegerea seriei și a materialului
Stabilim tipul constructiv, marca materialului și setul de garnituri și verificăm dacă se potrivește o execuție în două sau trei piese, cu flanșă sau de înaltă presiune.
Configurarea actuatorului și a accesoriilor
La cerere, asamblăm armătura, actuatorul pneumatic rotativ sau electric, electrovalva NAMUR și semnalizatorul de poziții finale ca unitate completă și le salvăm pentru comenzi ulterioare.
Întrebări frecvente
Întrebări despre robinete cu bilă din inox
Materiale, tipuri constructive, abur și automatizare — răspunsuri pe scurt.
Ce tip de inox este potrivit pentru robinetele cu bilă?
Pentru robinetele cu bilă, în funcție de serie, se folosesc materialele austenitice 1.4401, 1.4404, 1.4571, corpul turnat 1.4408, precum și 1.4301. Combinația dintre materialul corpului și cel al bilei este indicată în fiecare descriere de produs — astfel comparați număr de material cu număr de material, nu doar generic „inox”.
Care este diferența dintre robinetele cu bilă din două și din trei piese?
Robinetele cu bilă din două piese sunt compacte și economice, cele din trei piese pot fi deschise și întreținute direct montate pe conductă. Variantele din două piese le găsiți printre altele în seriile 700000/704000 și 701000, cele din trei piese în seriile 710000, 710009 și 710060, unde bila și garniturile sunt înlocuibile.
Există robinete cu bilă din inox pentru abur?
Da, seria din trei piese 710060 este special concepută pentru abur: garnitură întărită PTFE/FKM, temperatură a mediului până la +198 °C și domeniu de presiune pentru abur 0…15 bar. Diametrul nominal și lungimea de montaj diferă în funcție de mărimea constructivă.
Ce presiune suportă robinetele cu bilă din inox?
Domeniul de presiune depinde de serie: seriile filetate ajung, de exemplu, la 0…40 bar (seria 704000) sau 0…105 bar (seria 701000), variantele cu flanșă din seria 720000 la PN 16. Seriile de înaltă presiune precum BA102 au corpul și bila din 1.4571/1.4404, pentru lichide până la 350 bar.
Se poate automatiza un robinet cu bilă din oțel inoxidabil?
Da, aceleași robinete cu bilă sunt disponibile ca unitate completă, cu acționare pneumatică rotativă sau acționare electrică. Pneumatic sunt disponibile seriile BAB1, BAC1, BAC4, BAC5 și BAL1/BAT1, electric seriile 8E004, 8E014, 8E028/8E029, 8E032 și 8E033 — opțional cu ventil de comandă NAMUR, bobină electromagnetică și semnalizare de poziție finală.
Ce înseamnă trecere integrală la un robinet cu bilă?
Trecerea integrală înseamnă că alezajul bilei corespunde diametrului nominal al conductei, astfel încât pierderea de presiune rămâne minimă, iar armătura poate fi curățată prin spălare, în funcție de execuție. Seriile cu filet sunt realizate în general astfel; treceri reduse, precum și alezaj de bilă în L sau T, sunt oferite de seriile cu mai multe căi BA037/BA038.
Ce robinete cu bilă sunt potrivite pentru instalațiile din industria alimentară și pentru medii pure?
Pentru instalațiile cu cerințe ridicate de curățare sunt potrivite robinetele cu bilă din trei piese, cu trecere integrală, care pot fi deschise și inspectate. Seriile cu geometrie de etanșare cu spații moarte reduse sau fără spații moarte, precum 710009, reduc depunerile în zona de etanșare; pentru procesele CIP/SIP, vă rugăm să indicați temperatura și mediul vehiculat.
Există execuții antistatice, Fire-Safe sau ATEX?
Astfel de caracteristici depind de variantă și nu se aplică în mod general întregii categorii. Varianta BA469-34N-L-AH3C, de exemplu, este realizată cu PTFE armat cu carbografit, 0…138 bar, Class 800, antistatic, Fire-Safe și marcaj ATEX — vă rugăm să verificați descrierea concretă a articolului sau să ne contactați.
Produse asociate
Sortimente conexe
Categorii complementare pentru actuator, semnalizare și tehnică de racordare în jurul robinetului cu bilă din oțel inoxidabil.
Pasul următor
Găsiți robinetul cu bilă din inox potrivit
Spuneți-ne mediul, presiunea, temperatura și racordul — noi identificăm seria, materialul și pachetul de etanșare potrivite și, la cerere, configurăm întreaga unitate cu acționare.
