Întreținere aer comprimat

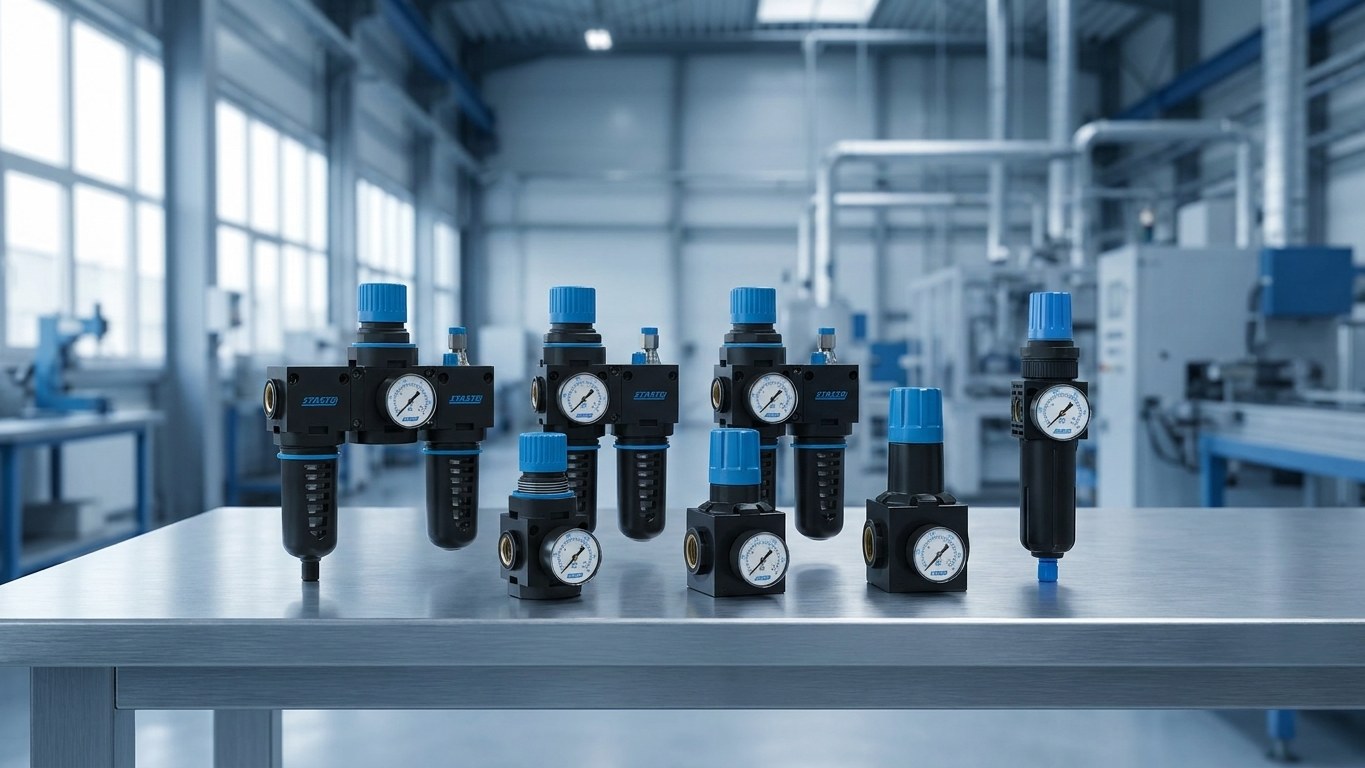

Regulatoare filtrante pentru aer comprimat – filtru și regulator combinat
Un regulator filtrant combină două funcții într-un singur dispozitiv: curăță aerul comprimat de condensat și particule și menține constant presiunea de lucru setată. În loc să montați separat filtrul și regulatorul, economisiți spațiu, fitinguri și timp de instalare. La STASTO găsiți regulatoare filtrante din seriile FR01/FR și Gold FR04 pentru dimensiuni de racord uzuale de la G1/4 până la G1 – concepute pentru funcționare continuă în întreținerea industrială a aerului comprimat.
Filtrare și reglare într-o singură carcasă
Avantaje
De ce un filtru regulator de presiune de la STASTO
Filtrele regulatoare de presiune reduc numărul de componente și punctele de scurgere, mențin presiunea secundară constantă și evacuează condensul în mod fiabil – în execuții robuste pentru funcționare industrială continuă.
Două funcții, un singur dispozitiv
Filtrare și reglare într-o singură carcasă: mai puține componente, mai puține puncte de scurgere, unitate de întreținere mai compactă.
Finețe de filtrare definită pe serie
Element filtrant 20 µm la seria FR01/FR, 5 µm la seria Gold FR04-M – adaptat calității aerului cerute de aplicația dvs.
Presiune secundară constantă
Domeniu de reglare a presiunii 0,5…8 bar (FR01/FR) respectiv 0,5…10 bar (FR04-M), cu evacuare secundară pentru reducerea precisă a presiunii de ieșire.
Supapă de evacuare semiautomatic
Condensul acumulat este evacuat în mod fiabil, fără a fi necesară intervenția manuală.
Sortiment
Serii de filtre-regulatoare de presiune și regulatoare complementare
De la linia standard FRL FR01/FR și seria Gold FR04 cu variante manometru și micro, până la regulatoare de presiune simple și regulatoare de precizie.
Comparație serii
FR01/FR și Gold FR04-M comparate
Linia standard FR01/FR și varianta Gold compactă FR04-M diferă prin finețea filtrării, domeniul de presiune, presiunea amonte și tipul rezervorului.
| FR01/FR | Gold FR04-M | |
|---|---|---|
| Linie | Linie standard FRL | Linie Gold, compactă |
| Element filtrant | 20 µm | 5 µm |
| Domeniu de presiune | 0,5…8 bar | 0,5…10 bar |
| Presiune maximă de intrare | 16 bar | 25 bar |
| Debit | până la 1200 Nl/min (G1/4, 6,3 bar, Δp = 1 bar) | până la 900 Nl/min (G1/4, 6 bar, Δp = 1 bar) |
| Rezervor | Material plastic cu coș de protecție | Metal |
| Robinet de evacuare | semiautomat | semiautomat |
Domenii de aplicare
Unde lucrează regulatoarele de filtru-presiune
De la intrarea în mașină, prin nivelul de distribuție, până la unitatea FRL completă – regulatoarele de filtru-presiune condiționează aerul comprimat exact acolo unde este necesar.

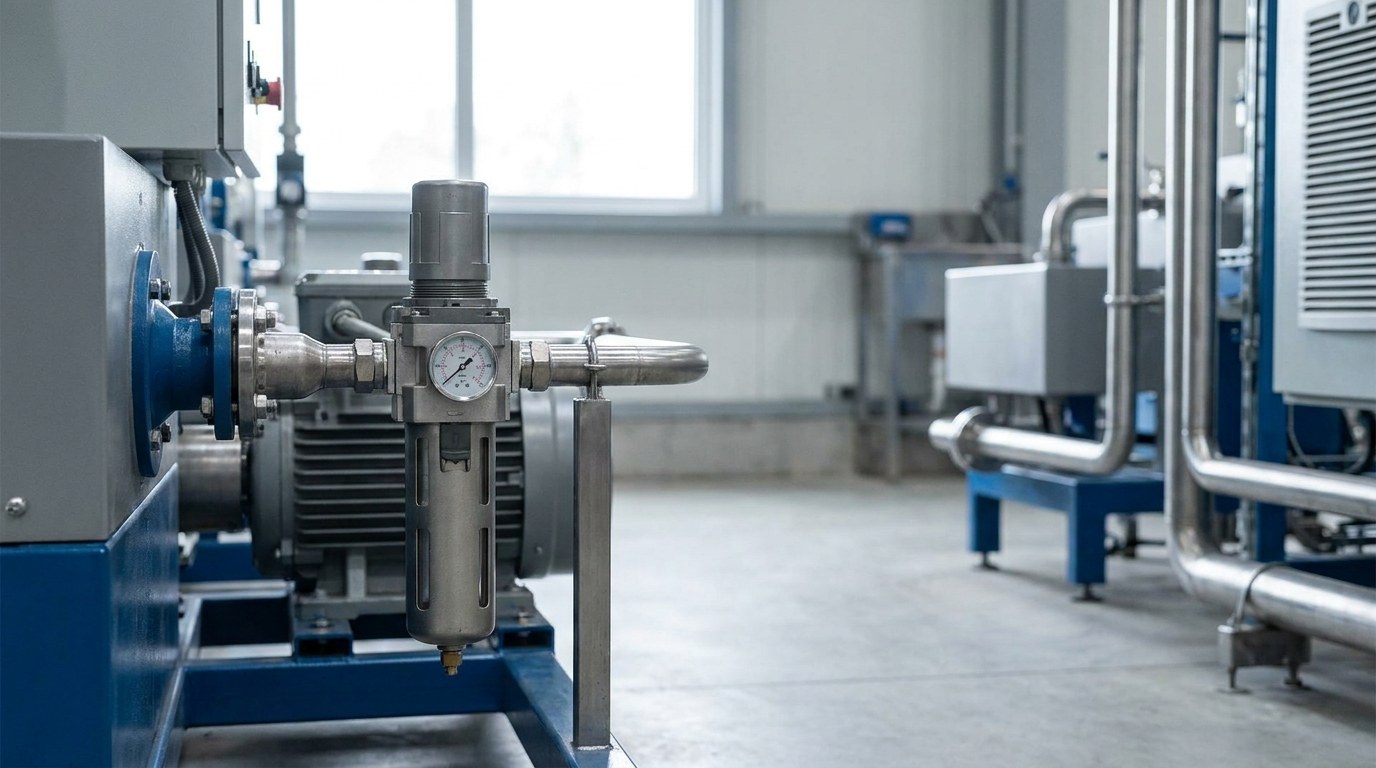

Intrare mașină / Unitate de service
Regulatorul de filtru-presiune condiționează aerul comprimat direct la intrarea în mașină și stabilește presiunea de lucru necesară.

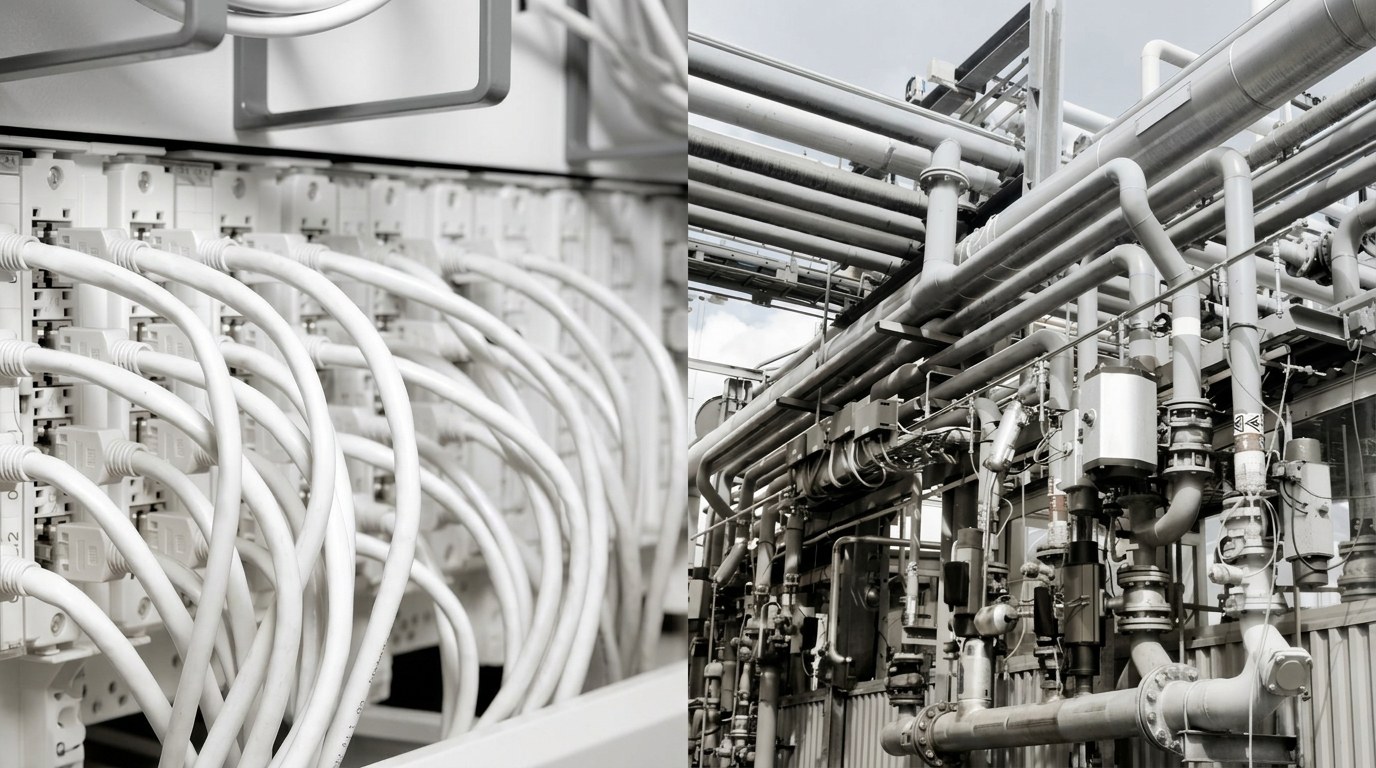

Nivelul compresorului și distribuitorului
Ca punct central de condiționare înaintea distribuției în ramurile individuale de conducte.

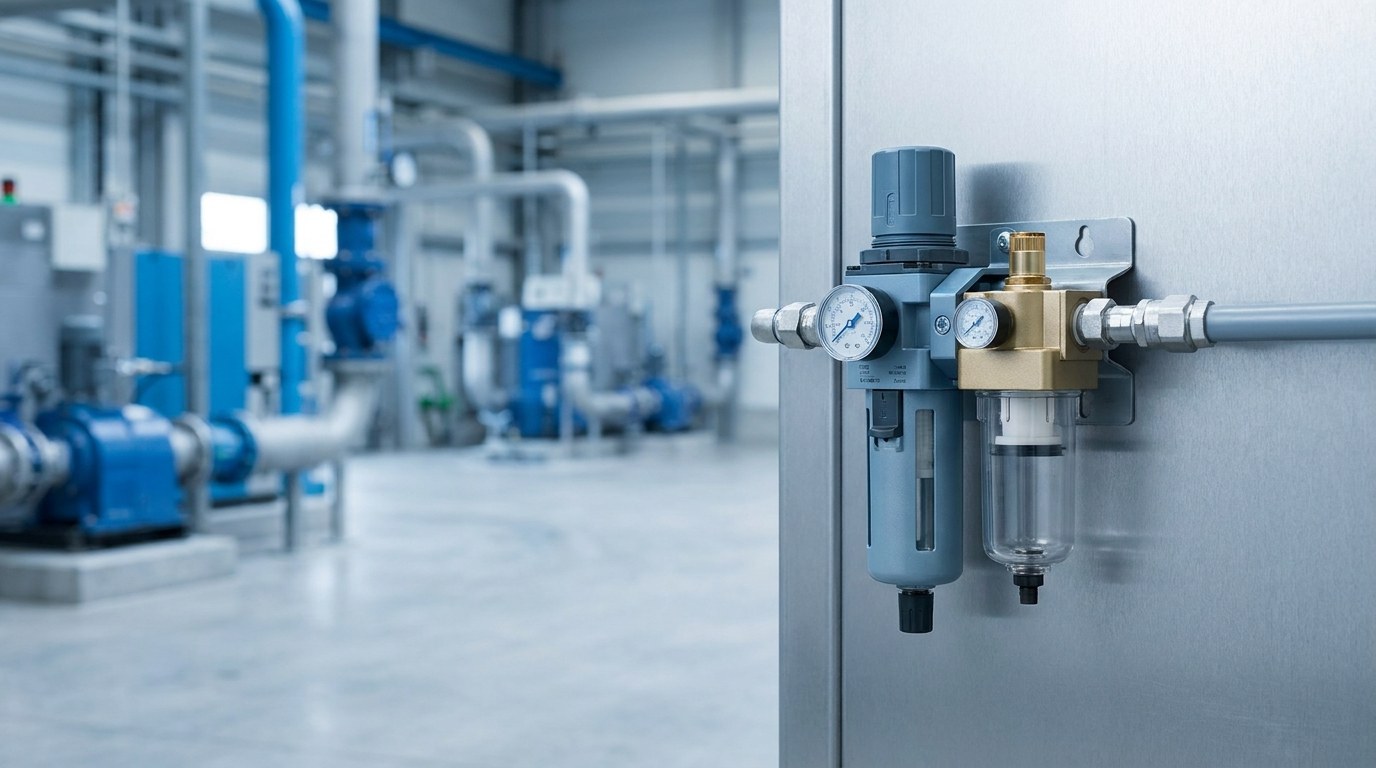

Componentă a unei unități FRL

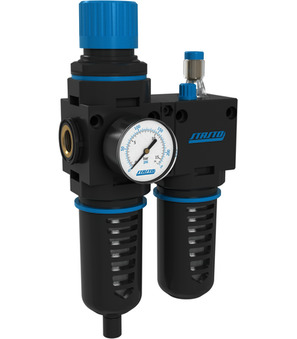

Împreună cu un ungător din seria L, regulatorul de filtru-presiune formează o unitate de întreținere compactă – disponibilă complet ca MU201/FRL și MU301/FRL3, precum și Gold MU204/MU304.

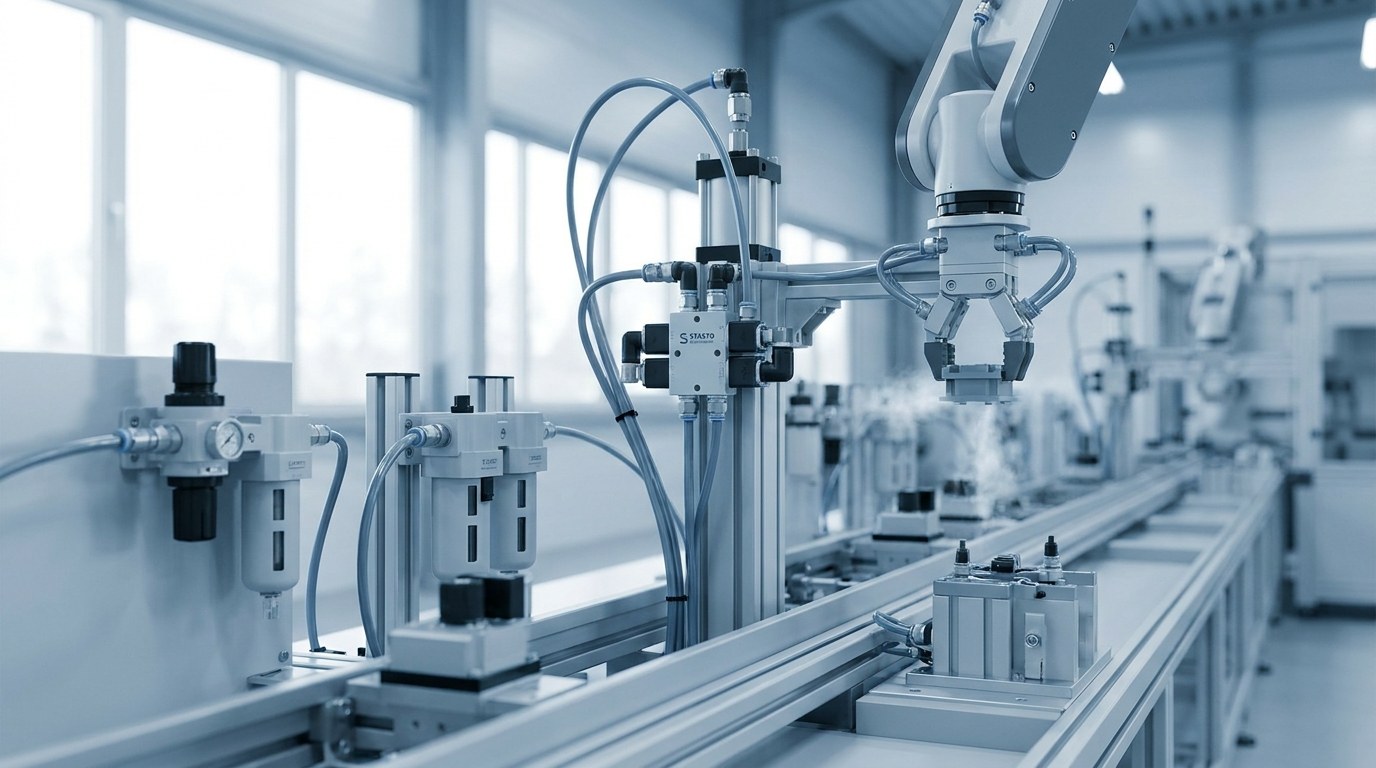

Linii de asamblare și producție
Presiune de lucru constantă și aer curat la stațiile acționate pneumatic de-a lungul liniei de producție.

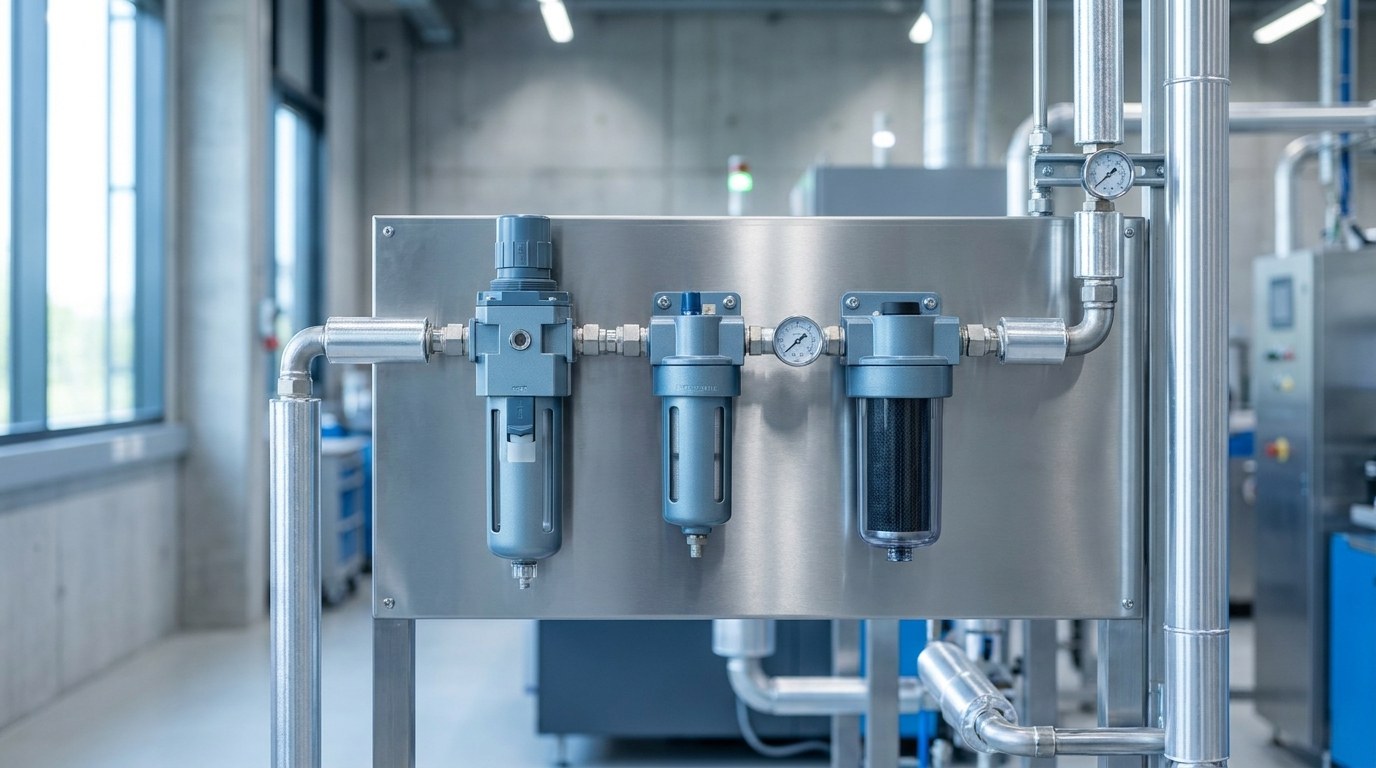

Instalații cu cerințe sporite de puritate
Pentru o calitate mai fină a aerului, treapta de 5 µm FR04-M este completată de microfiltru seria MF și filtru cu cărbune activ seria FI01-AC.
Medii industriale solicitante
Versiunile cu carcasă metalică, precum Gold FR04-M, rezistă la solicitări mecanice mai ridicate la locul de montaj.
Ghid de selecție
Cum să alegeți corect un filtru-regulator de presiune
Finețea filtrării, dimensiunea racordului și intervalul de presiune determină ce serie se potrivește aplicației dvs. de aer comprimat. Această orientare ajută la configurare.
Construcție și funcție
- Filtru-regulator sau componente separate
- Un filtru-regulator combină ambele funcții în același corp și economisește fitinguri, puncte de pierdere și spațiu de montaj. Componentele separate sunt avantajoase când filtrul și regulatorul trebuie amplasate în puncte diferite sau când există un grad ridicat de impurități.
- Evacuare secundară
- Permite reducerea precisă a presiunii de ieșire fără a goli instalația.
- Robinet de evacuare semiautomat
- Evacuează condensul automat, fără intervenție manuală.
- Varianta bolului
- Bol din plastic cu protecție (FR01/FR) sau bol metalic (Gold FR04-M), în funcție de solicitarea mecanică.
Dimensionare
- Finețea filtrării
- Pentru aer comprimat general se utilizează treapta de 20 µm (FR01/FR), pentru aer mai curat treapta de 5 µm (FR04-M). Pentru cerințe și mai fine există filtre de microparticule seria MF și filtre cu cărbune activ seria FI01-AC.
- Dimensiunea racordului
- G1/4, G3/8, G1/2 sau G1 – corespunzător secțiunii conductei și debitului necesar. Un racord prea mic generează pierderi de presiune.
- Intervalul de presiune
- 0,5…8 bar (FR01/FR) respectiv 0,5…10 bar (FR04-M). Presiunea de lucru trebuie să se încadreze în interval, iar presiunea de intrare nu trebuie să depășească valoarea maximă.
- Debit
- Orientați-vă după valoarea de debit în Nl/min a variantei respective pentru a evita pierderea de presiune.
Disponibilitate & Service
Variante, disponibilitate și consultanță
Regulatoarele filtrante de presiune sunt disponibile în numeroase variante în funcție de dimensiunea racordului, finețea filtrării, tipul rezervorului și domeniul de presiune. Disponibilitatea fiecărei variante depinde de serie și configurație.
Disponibilitate pe variantă
Disponibilitatea curentă și termenul de livrare le puteți vedea pe pagina fiecărui produs sau le puteți solicita la cerere.
Sortiment extins pentru piața locală
Racorduri standard, variante cu manometru (FR04-P) și dimensiuni compacte (FR04-M) dintr-o singură sursă.
Consultanță pentru configurații speciale
Pentru cantități mai mari sau configurații speciale, echipa noastră de vânzări vă sprijină în alegerea seriei potrivite.
Întrebări frecvente
Regulator de presiune cu filtru – întrebări frecvente
Răspunsuri despre funcționare, selecție și integrare în unitatea de întreținere a aerului comprimat.
Ce este un regulator de presiune cu filtru?
Un regulator de presiune cu filtru este un component pentru aer comprimat care combină filtrul și regulatorul de presiune într-o singură carcasă. Elimină condensul și particulele din aerul comprimat, menținând totodată constant presiunea de ieșire setată.
Care este diferența dintre un regulator de presiune cu filtru și un regulator de presiune simplu?

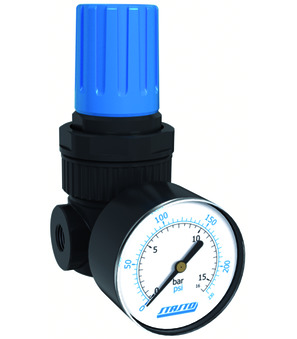

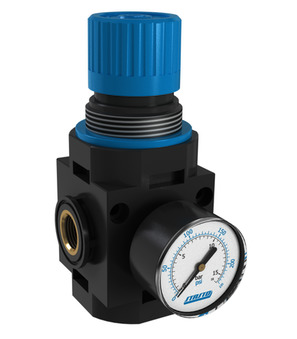

Un regulator de presiune simplu reglează doar presiunea, în timp ce un regulator de presiune cu filtru asigură și filtrarea aerului comprimat. Acolo unde aerul este deja filtrat, este suficient un regulator de presiune (ex. seria RE01/R); acolo unde condiționarea și reglarea sunt necesare simultan, regulatorul de presiune cu filtru reprezintă soluția compactă.
Ce finețe de filtrare au regulatoarele de presiune cu filtru STASTO?
Seria FR01/FR lucrează cu un element filtrant de 20 µm, iar seria Gold FR04-M cu 5 µm. Alte grade de filtrare disponibile per variantă le găsiți pe pagina produsului.
Ce dimensiuni de racord sunt disponibile?
Regulatoarele de presiune cu filtru sunt disponibile în dimensiunile uzuale de la G1/4 până la G1. Disponibilitatea exactă depinde de serie și variantă și este indicată pe pagina produsului respectiv.
Regulatorul filtrant face parte dintr-o unitate de întreținere?

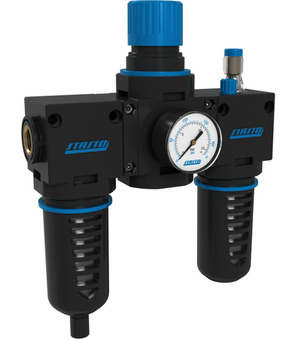

Da. Împreună cu un ungător, formează o unitate de întreținere FRL. STASTO oferă unități complete din seriile MU201/FRL și MU301/FRL3, precum și variantele Gold MU204/MU304.
Ce domeniu de presiune acoperă seriile disponibile?
Domeniul de presiune reglabil este de 0,5…8 bar (FR01/FR), respectiv 0,5…10 bar (FR04-M). Presiunea de lucru necesară trebuie să se încadreze în acest domeniu, iar presiunea de intrare nu trebuie să depășească valoarea maximă corespunzătoare (16, respectiv 25 bar).
Produse complementare
Categorii înrudite pentru întreținerea aerului comprimat
Completați regulatorul filtrant de presiune cu unități complete de întreținere, regulatoare suplimentare sau trepte de filtrare mai fine.
Configurați acum
Găsiți regulatorul de presiune cu filtru potrivit
Alegeți seria, dimensiunea racordului și finețea filtrului – sau consultați echipa noastră tehnică. Vă ajutăm să configurați varianta potrivită pentru aplicația dumneavoastră de aer comprimat.
