Presostate, manometre și relee de debit

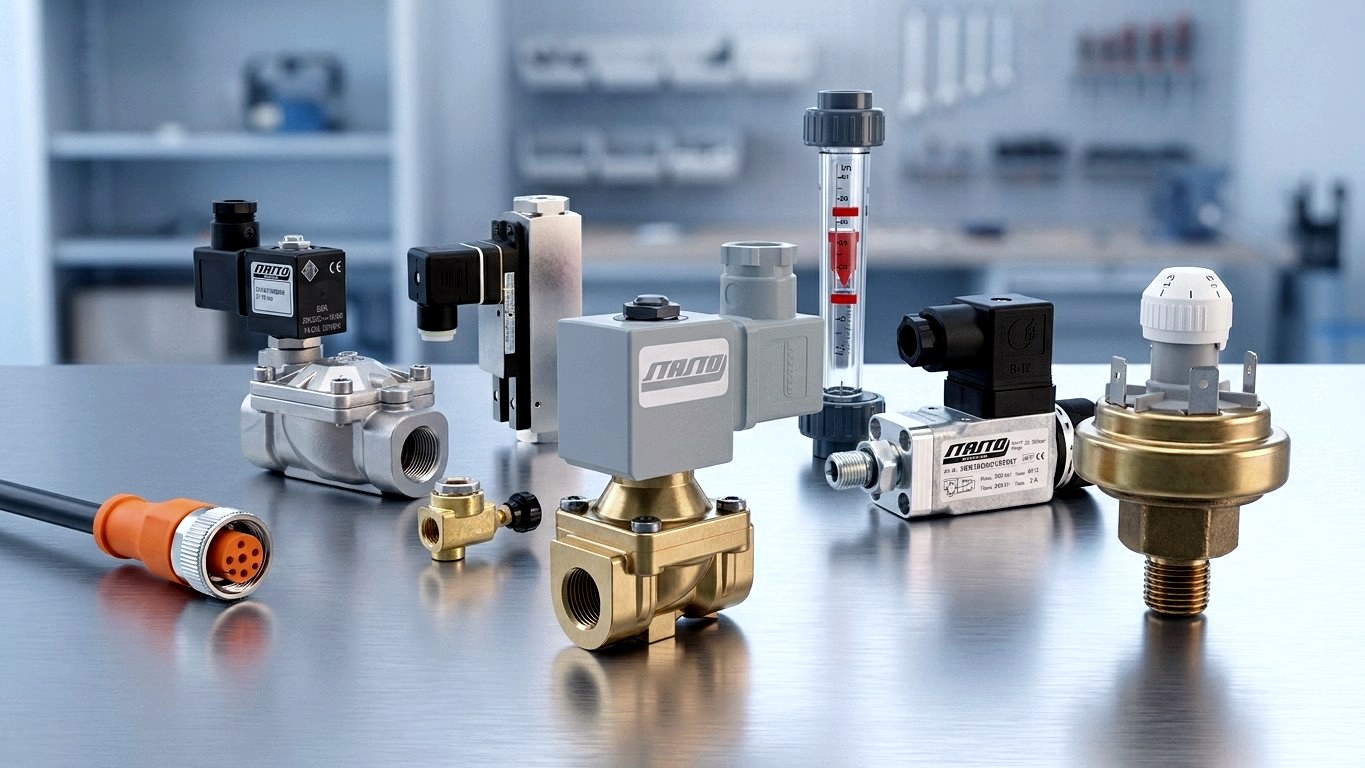

Presostate – mecanice, electronice și în variantă ATEX pentru aer, lichide și gaze
Presostatele monitorizează presiunea de lucru din instalația dumneavoastră și comută un contact electric la valoarea setată – pentru comandă, semnalizare sau oprire. STASTO oferă variante mecanice cu membrană și piston, presostate electronice cu afișaj digital, variante de înaltă presiune, presostate de vacuum, precum și variante ATEX pentru zone cu risc de explozie. Spuneți-ne mediul, domeniul de presiune, racordul de proces și puterea de comutare – vă recomandăm seria și varianta potrivită.
Seriile 901.6 · 901.9 · PDS · HDS · ADS · PS48 · PS15 · Vacuumetru 901.7
De ce STASTO
Presostate dintr-o singură sursă – de la milibari până în domeniul de înaltă presiune
Mecanic sau electronic, versiune standard sau ATEX: sortimentul este organizat pe serii, astfel încât să puteți restrânge țintit varianta potrivită.
De la milibari până în domeniul de înaltă presiune
Sortimentul acoperă de la diferențe fine în domeniul milibarilor (seria 901.6), trecând prin domeniul clasic al aerului comprimat (seriile 901.9, PDS, PS48), până la variantele de înaltă presiune din seria HDS. Domeniul de reglaj și siguranța la suprapresiune valabile se regăsesc în fișa tehnică a fiecărei variante.
Mecanic sau electronic – decideți dumneavoastră
Presostate mecanice robuste cu contact comutator și scală de reglaj sau presostate electronice cu afișaj digital și ieșiri de comutare reglabile liber (seriile PS15, PS17). Ambele principii sunt gestionate ca serii separate.
Execuții EX ca serii proprii
Pentru zonele cu pericol de explozie, variantele EX 901.6-EX și 901.9-EX – pentru vacuum 901.7-EX – sunt serii de sine stătătoare, nu o simplă opțiune accesorie. Marcajul Ex concret depinde de variantă; determinantă este fișa tehnică a execuției comandate.
Consultanță în loc de răsfoit cataloage
Departamentul nostru tehnic de vânzări stabilește seria potrivită pe baza mediului, domeniului de presiune, diferenței de comutare, puterii de comutare și racordului – inclusiv pentru execuții speciale și necesar de piese de schimb.
Ghid
Cum alegeți presostatul potrivit
Cinci criterii decid seria potrivită: principiul de funcționare, domeniul de reglaj cu diferența de comutare, siguranța la suprapresiune, racordul electric și materialele.
Principiul de funcționare și comportamentul de comutare
- Mecanic
- Funcționează fără energie auxiliară, comută direct un contact comutator prin membrană sau piston – soluția economică pentru aplicații standard robuste.
- Electronic
- Seriile PS15 și PS17 oferă afișaj digital, două ieșiri de comutare reglabile separat și o logică de comutare parametrizabilă mai fin.
- Domeniu de reglaj
- Punctul de comutare ar trebui să fie cât mai central posibil în domeniul de reglaj al seriei, nu la limită.
- Diferența de comutare (histerezis)
- Determină presiunea la care contactul comută înapoi și previne comutările repetate în caz de fluctuații de presiune. Este predefinită în funcție de variantă la modelele mecanice, respectiv de regulă liber parametrizabilă la cele electronice.
- Siguranță la suprapresiune
- Pe lângă domeniul de reglaj, contează suprapresiunea maximă admisă – de exemplu în cazul șocurilor de presiune, pornirii pompei sau loviturii de închidere în conductele de lichid.
Racord electric și montaj
- Contact comutator fără potențial
- Presostatele mecanice emit un semnal fără potențial și sunt utilizate în principal ca contact de comandă pe contactor, PLC sau releu de protecție a motorului.
- 230 V, 400 V, curent trifazat
- Comutarea directă a sarcinii unui consumator trifazat, de exemplu un compresor la 400 V, trebuie verificată conform datelor de contact ale variantei respective; în caz de dubiu, interpuneți un contactor.
- Valori de conectare ATEX
- Variantele ATEX au valori de conectare admise semnificativ diferite și mai restrânse – decisivă este fișa tehnică a variantei respective.
- Materiale
- Materialul membranei (NBR, FKM, PTFE) și componentele în contact cu mediul (alamă, oțel inoxidabil) determină rezistența la mediul de lucru.
- Racord de proces și grad de protecție
- Pentru filet exterior/interior, lățimea conectorului și gradul de protecție, țineți cont de situația dvs. de montaj – un adaptor poate influența caracteristica de comutare prin volumul mort creat.
Variante comparate
Mecanic, electronic, de înaltă presiune sau ATEX?
Cele patru tipuri constructive diferă prin afișaj, posibilități de parametrizare și domeniu de utilizare. Domeniile de reglare concrete și valorile de racordare depind de variantă.
| 901.6 / 901.9 | PDS / PS48 | HDS | PS15 / PS17 | 901.6-EX / 901.9-EX | |
|---|---|---|---|---|---|
| Principiu de funcționare | Mecanic, membrană respectiv piston | Mecanic, membrană | Mecanic, acționat de piston | Electronic, senzor cu afișaj | Mecanic, execuție antiex |
| Interval de presiune | Presiuni mici până la domeniul de bar | Domeniu clasic de aer comprimat | Execuție de înaltă presiune | Domenii de măsurare disponibile și cu componentă de vid | În funcție de variantă, ca seria standard |
| Afisaj / Reglaj | Scala de reglaj | Scala de reglaj | Scala de reglaj, racord rotativ | Afisaj digital, doua iesiri de comutare | Scala de reglaj |
| Iesire | Contact comutator | Contact comutator | Contact comutator | Iesiri de comutare PNP/NPN, contact normal deschis/inchis selectabil | Contact comutator, valori de conectare limitate |
| Medii conform specificațiilor de serie | Aer, apa, uleiuri neutre | Aer, apa, ulei hidraulic | Aer, apa, ulei hidraulic | Parti in contact cu mediul din inox/FKM | Ca seria standard, aprobare conform fisei tehnice |
| Utilizare tipică | Monitorizarea presiunii filtrului și a rețelei | Pneumatică, apă, hidraulică | Hidraulică de înaltă presiune | Instalații cu puncte de comutare documentate | Zone Ex conform documentației instalației |
Gamă de produse
Seriile noastre de presostate pe scurt
Fiecare serie este listată ca o categorie proprie – de la execuția mecanică cu membrană, prin variante de înaltă presiune și inox, până la variante electronice și ATEX.
Domenii de aplicare
Domenii tipice de utilizare pentru presostate
Fie că este vorba de presiunea rețelei, comanda pompelor, medii agresive sau zone Ex – selecția seriei se face în funcție de mediu, domeniul de presiune și cerințele de mediu ambiant.
Aer comprimat și pneumatică
Monitorizarea presiunii din rețea, semnal de eliberare pentru consumatorii din aval, semnalizarea căderii de presiune în unitatea de întreținere. Pentru presostate pentru aer se aleg frecvent seriile 901.9, PDS sau PS48; pentru presiuni foarte mici, seria 901.6 este o opțiune potrivită.
Circuite de apă, hidraulică și ulei
Comanda pompelor, protecție la funcționare în gol, monitorizarea presiunii înainte și după pompă. Seriile cu specificația de utilizare aer, apă, ulei hidraulic (PDS, HDS) sunt aici punctul de start obișnuit; în domeniul de înaltă presiune, alegerea conduce în mod frecvent la seria HDS.
Gaze și medii ușor agresive
Dacă mediul atacă membranele NBR, alegerea materialului este decisivă: seriile cu părți în contact cu mediul din oțel inoxidabil și garnitură din PTFE sau FKM (ADS, PS48) reprezintă atunci soluția potrivită. Comunicați-ne mediul, concentrația și temperatura – verificăm rezistența conform fișei tehnice.
Zone cu pericol de explozie
Acolo unde există o zonă Ex, presostatul trebuie să corespundă marcajului și zonei cerute și poate fi utilizat doar cu valorile de racordare admise. Pentru acest scop sunt disponibile seriile 901.6-EX, 901.9-EX și – pentru depresiune – 901.7-EX.
Vid, manipulare și tehnică de prindere
Camerele de vid, sistemele de aspirație și dispozitivele de prindere necesită monitorizarea depresiunii. Vacuumetrele din seria 901.7 sunt etajate în funcție de domeniul de depresiune; pentru lichide, poziția de montaj și rezistența la mediu trebuie clarificate în prealabil.
Procese de îmbuteliere și curățare
La procesele cu curățare frecventă și medii variabile, execuțiile cu părți în contact cu mediul din oțel inoxidabil și membrană din FKM sau PTFE (PS48, ADS) reprezintă soluția potrivită. Curățările speciale și materialele de membrană diferite le verificăm la nivel de proiect.
Comandă la STASTO

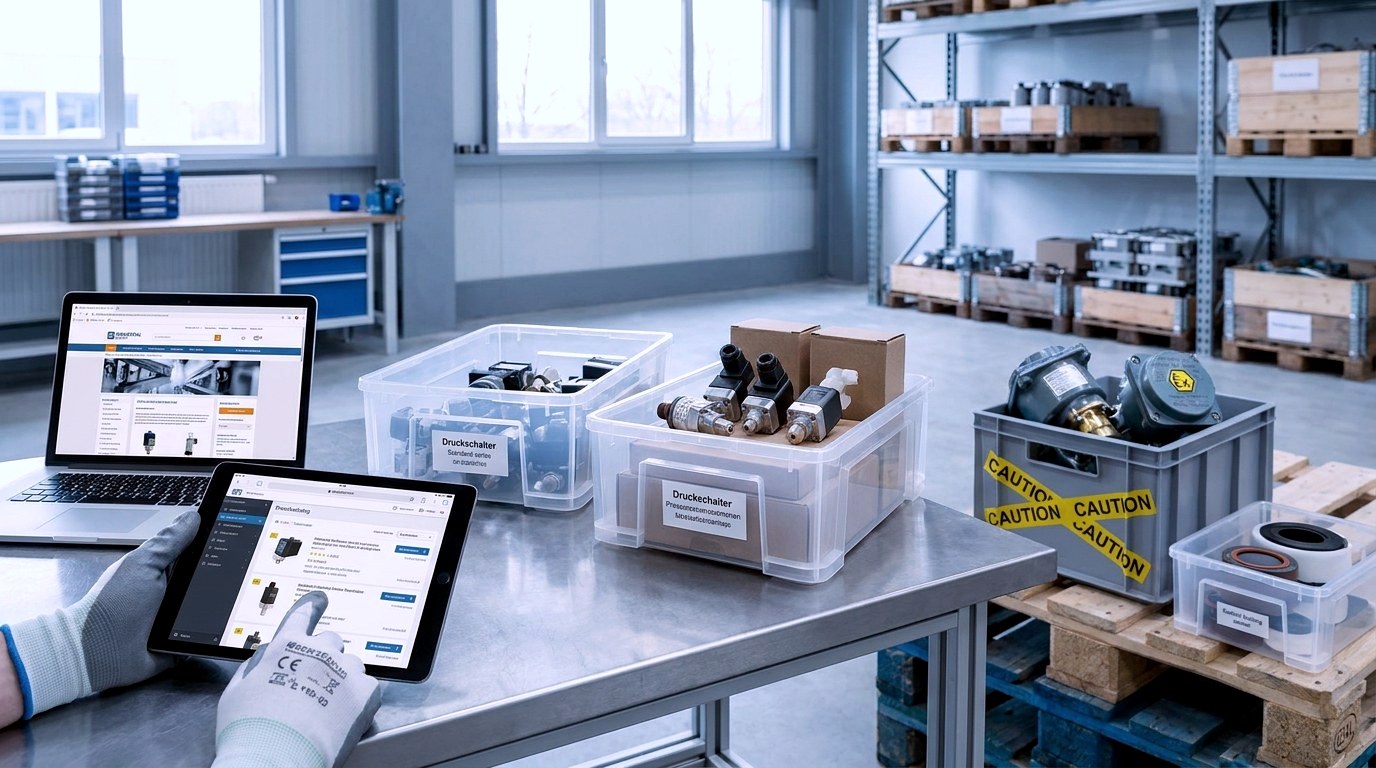

Solicitați și achiziționați presostate online
Disponibilitatea variază în funcție de serie și variantă: domeniile de reglare uzuale ale seriilor standard pot fi în general puse la dispoziție pe termen scurt, în timp ce versiunile EX, garniturile speciale și curățările speciale sunt procurate în funcție de variantă. Termenul de livrare ferm vă este comunicat la cerere, respectiv confirmat în oferta pentru codul de articol concret.
Ofertă pentru varianta concretă
Oferta și verificarea disponibilității pentru varianta concretă se obțin la cerere – inclusiv verificarea domeniului de reglare și a parametrilor de racordare.
Necesar recurent
Comenzi cadru și stocuri de piese de schimb pentru seriile uzuale organizăm conform înțelegerii.
Documentație tehnică
Fișele tehnice și documentația pentru seria respectivă le punem la dispoziție la cerere – în special pentru marcajele ATEX.
Execuții speciale
Variante special curățate sau materiale de membrană diferite le verificăm în funcție de proiect.
Cum funcționează selecția
În trei pași către presostatul potrivit
Cu cât informațiile despre mediu, presiune și racord sunt mai precise, cu atât mai rapid se poate stabili varianta potrivită.
Descrierea aplicației
Precizați mediul, domeniul de presiune, punctul de comutare dorit, racordul de proces și puterea de comutare – pentru zonele Ex, suplimentar zona, grupa de aparate și clasa de temperatură.
Delimitarea seriei și variantei
Stabilim seria potrivită – mecanică, electronică, presiune înaltă, vacuum sau EX – și verificăm diferența de comutare, siguranța la suprapresiune și materialele conform fișei tehnice.
Ofertă și achiziție
Primiți o ofertă pentru numărul de articol concret cu termen de livrare confirmat; pentru necesar recurent stabilim contracte-cadru cu livrări eșalonate.
Întrebări frecvente
Întrebări frecvente despre presostate
Răspunsuri despre funcționare, tipuri constructive, variante ATEX, tensiuni și aplicații de vid.
Ce face un presostat?
Un presostat monitorizează presiunea dintr-un sistem și acționează un contact electric la o valoare setată. Astfel pot fi comandate pompe și compresoare, semnalate valori limită sau oprite instalațiile în caz de suprapresiune sau depresiune.
Care este diferența dintre presostatele mecanice și cele electronice?
Variantele mecanice comută direct un contact prin membrană sau piston, de regulă ca contact comutator cu scală de reglaj; presostatele electronice măsoară printr-un senzor și afișează valoarea reală digital. Seriile electronice precum PS15 sau PS17 oferă suplimentar două ieșiri de comutare reglabile liber și o logică de comutare parametrizabilă mai fin.
Ce este un presostat în variantă antiex (ATEX)?
Un presostat în variantă antiex este conceput pentru utilizare în zone cu pericol de explozie și poate fi exploatat doar cu parametrii de racordare admiși. La STASTO sunt disponibile în acest scop seriile proprii 901.6-EX și 901.9-EX, precum și – pentru depresiune – 901.7-EX; grupa de aparate, categoria și clasa de temperatură depind de variantă și trebuie verificate întotdeauna în fișa tehnică a execuției concrete.
Ce este diferența de comutare (histerezis) la un presostat?
Diferența de comutare este diferența de presiune dintre punctul de comutare și punctul de revenire. Aceasta previne ciclarea instalației la mici fluctuații de presiune – la seriile mecanice este prestabilită în funcție de variantă, la execuțiile electronice este de regulă parametrizabilă liber.
Poate un presostat să comuteze direct un consumator trifazat de 400 V?
În practică, contactul comutator este utilizat în principal ca și contact de comandă fără potențial pentru contactor, PLC sau releu de protecție motor. Dacă o comutare directă a sarcinii – de exemplu la un compresor de 400 V – este permisă, depinde de datele de contact ale variantei concrete; în caz de îndoială, intercalați un contactor.
Ce presostat este potrivit pentru aer comprimat?
Pentru aplicații cu aer comprimat se aleg frecvent seriile 901.9, PDS sau PS48, iar pentru presiuni foarte mici seria 901.6. Decisive sunt domeniul de reglaj, punctul de comutare, siguranța la suprapresiune și racordul de proces dorit.
Există presostate pentru vacuum și pentru lichide?
Da – pentru vacuum STASTO oferă presostate de vacuum din seria 901.7 ca o categorie separată, gradate în funcție de domeniul de vacuum, precum și seria EX 901.7-EX. Pentru lichide trebuie clarificate în prealabil poziția de montaj și rezistența la mediu.
Ce presostat este potrivit pentru medii ușor agresive?
Dacă NBR nu este potrivit ca material al membranei, variantele cu părți în contact cu mediul din oțel inoxidabil și membrană din PTFE sau FKM sunt direcția potrivită – de exemplu seriile ADS și PS48. Rezistența la mediul dumneavoastră o verificăm punctual pe proiect, în raport cu fișa tehnică.
Recomandat împreună cu
Categorii conexe din gama de măsurare și monitorizare
Presostatele rareori funcționează izolat: presostate de vacuum, relee de debit, manometre și senzori magnetici completează monitorizarea instalației dumneavoastră.
Dimensionare
Găsiți presostatul potrivit – cu consultanță tehnică
Precizați-ne mediul, plaja de presiune, puterea de comutare și racordul de proces – pentru zonele antiex, indicați suplimentar zona și clasa de temperatură. Vă identificăm seria potrivită și confirmăm disponibilitatea și termenul de livrare în ofertă.
