Pneumatică / Supape distribuitoare - electrice / pneumatice

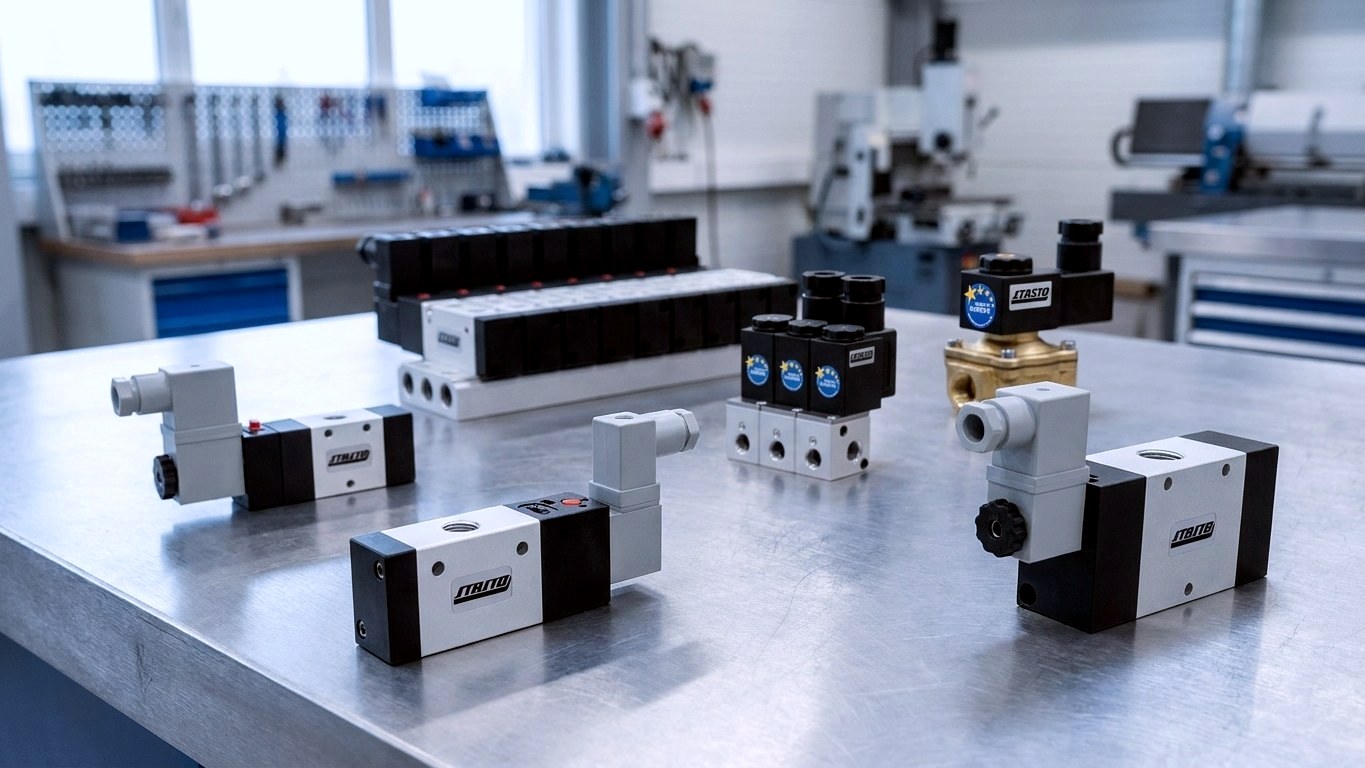

Electrovalve compacte Serie K & E+V - 3/2, 5/2 și 5/3 cu lățime constructivă de 16 și 22 mm
Când în dulapul electric sau pe cadrul mașinii fiecare milimetru contează, lățimea constructivă determină layout-ul întregii comenzi. Electrovalvele compacte din Seria K cu lățime de 16 mm și Seria E+V cu lățime de 22 mm acoperă funcțiile de comutare uzuale 3/2, 5/2 și 5/3 - pilotate, cu sertar, în variantele de acționare electric/arc, electric/electric, precum și în variante cu pilotare pneumatică. Alegeți în funcție de criteriile care contează cu adevărat în proiectare: schema de comutare, lățimea constructivă, dimensiunea racordului de la 1/8" până la 1/2", diametrul nominal și debitul - ca supapă individuală sau montată pe placă de conectare pentru baterie.
Două lățimi constructive, trei scheme de comutare
De ce aceste serii
Distribuitoare pneumatice compacte cu sistematică unitară
Seria K și Seria E+V urmează aceeași schemă de selecție - de la schema de comutare, prin tipul de acționare, până la configurația ca supapă individuală sau baterie de supape.
Două lățimi constructive, o singură schemă de selecție
Seria K are o lățime a conectorului de doar 16 mm, în timp ce Seria E+V cu 22 mm oferă, cu aceeași logică, diametre nominale mai mari. Puteți trece de la o serie la alta fără a schimba criteriile de selecție.
Toate cele trei scheme de comutare dintr-o singură sistematică
3/2 pentru cilindri cu simplu efect și funcții de comandă, 5/2 pentru acționări cu dublu efect, 5/3 pentru oprire intermediară și poziție mediană definită. Totul în cadrul aceleiași serii și cu aceeași schemă de conectare.
Supapă individuală sau baterie de supape
Cu placa de conectare pentru baterii Seria K, respectiv Seria ME, și plăcile oarbe corespunzătoare (Seria K, Seria PCH), puteți construi ansambluri interconectate. Locurile de rezervă rămân libere pentru extinderi ulterioare.
Bobină și conector adaptate seriei
Bobinele electromagnetice de tip C001, CS, SCN și EPC, precum și conectorii pentru aparate în lățimea de conector corespunzătoare, fac parte din același sistem. Tensiunea, tipul bobinei și forma conectorului se aleg în funcție de variantă; sunt disponibile în gamă și execuții fără bobină.
Ghid
Alegerea electroventilului compact potrivit
Schema de comutare, lățimea constructivă, tipul de acționare și forma de montaj - patru decizii care conduc la varianta potrivită.
3/2, 5/2 sau 5/3 - ce schemă de comutare?
- Supapă distribuitoare 3/2
- Trei racorduri, două poziții de comutare: alimentează cu aer sau evacuează un singur port de lucru. Adecvată pentru cilindri cu simplu efect, funcții de vid sau ca supapă pilot.
- Supapă distribuitoare 5/2
- Alimentează alternativ două porturi de lucru - un racord este alimentat cu aer, în timp ce celălalt este evacuat. Soluția standard pentru actuatoare cu dublu efect.
- Supapă distribuitoare 5/3
- Adaugă o a treia poziție, mediană: blocată (actuatorul își păstrează poziția) sau evacuată (actuatorul devine fără forță).
- Întrebarea esențială
- Diferența practică dintre 3/2 și 5/2 nu constă în forma constructivă, ci în întrebarea: o singură cameră de lucru sau două.
Lățime constructivă de 16 mm sau 22 mm?
- Distanță modulară
- Lățimea modulului determină câte supape încap una lângă alta pe o placă de bază pentru baterii de supape și este corelată cu diametrul nominal și debitul.
- Seria K (16 mm)
- Dacă debitul este suficient pentru diametrul cilindrului și timpul de ciclu, construiți cu Seria K cea mai compactă comandă.
- Seria E+V (22 mm)
- Dacă sunt necesare debite mai mari sau racorduri mai mari, treceți la seria E+V de 22 mm.
- Date determinante
- Dimensiune racord 1/8"-1/2", diametru nominal și debitul indicat în fișa tehnică în Nl/min; domeniile de presiune diferă în funcție de serie și variantă.
Monostabil sau bistabil?
- Monostabil (electric/arc)
- Dacă tensiunea cade, ventilul revine într-o poziție de repaus definită - important oriunde este necesară o stare sigură.
- Bistabil (ventil cu impuls)
- Două bobine, păstrează ultima poziție ocupată chiar și fără semnal. Economisește energie și căldură, dar necesită o decizie conștientă privind comportamentul la cădere de tensiune.
- Pilotare pneumatică
- Variantele K3.P, K5.P respectiv seria V sunt comandate fără semnal electric la ventil - de exemplu prin ventile pilot amplasate în amonte.
Ventil individual sau baterie?
- Einzelventil
- Recomandat pentru puține funcții, distribuite spațial, cu instalație de conducte proprie.
- Placă de bază pentru baterie
- De la aproximativ trei-patru funcții într-un singur loc, placa de bază pentru baterie economisește conducte, spațiu și timp de montaj.
- Placă oarbă
- Stațiile neocupate se închid cu plăci oarbe (Seria K, Seria PCH) și rămân disponibile ca loc de rezervă.
- Insulă de valve
- Pentru o centralizare mai avansată, se recomandă bateriile de electrovalve și insulele de valve, precum insula de valve Seria 4HF.
Scheme de comutare comparate
Diferența dintre distribuitoare 3/2, 5/2 și 5/3
Cele trei funcții de comutare sunt disponibile în ambele lățimi constructive - alegerea depinde de acționare și de comportamentul dorit în poziția de repaus.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Racorduri / Poziții | 3 racorduri, 2 poziții | 5 racorduri, 2 poziții | 5 racorduri, 3 poziții |
| Acționare tipică | Cilindru cu simplu efect, vid, funcție de comandă | Cilindru cu dublu efect | Cilindru cu dublu efect cu poziție intermediară |
| Poziție intermediară | - | - | Blocat sau ventilat, în funcție de execuție |
| Serie K (16 mm) | K3.W, K3.P, dublu-3/2 K6.W/K9.W | K5.W1 (monostabil), K5.W2 (bistabil), K5.P1/K5.P2 | K5.W, K5.P |
| Serie E+V (22 mm) | E3., V3 | E5., V5 | E5., V5 |
| Acționare | Electric/cu arc sau pilotat pneumatic | Electrică/arc sau electrică/electrică | Electrică/electrică sau pneumatică pilotată |
Gamă de produse
Electrovalve compacte după serie și schemă de comutare
Seria K cu lățime conector de 16 mm, seria E+V cu 22 mm - plus plăci de conexiune multiplă și plăci oarbe pentru module conectate.
Domenii de utilizare
Unde sunt utilizate aceste distribuitoare
De la nivelul compact de comandă din construcția de utilaje speciale până la comanda armăturilor în tehnica instalațiilor.
Construcția de mașini și utilaje speciale
Comanda cilindrilor cu dublu efect prin distribuitoare 5/2. La spațiu limitat pe nivelul de comandă, lățimea de montaj de 16 mm a seriei K își arată avantajul, pentru că mai multe stații încap pe aceeași lungime de placă.
Manipulare și tehnică de montaj
Grippere, sertare și separatoare cu timpi de ciclu scurți. Aici, alături de schema de comutare, contează mai ales debitul, care limitează viteza maximă a cilindrului.
Tehnică de ambalare și transport
Distribuitoarele 5/2 bistabile își păstrează poziția fără alimentare continuă. Astfel se reduce aportul de căldură în cutiile de cleme dens echipate.
Funcții de poziționare și blocare
Distribuitoare 5/3 cu poziție centrală blocată pentru oprire intermediară, respectiv cu poziție centrală ventilată pentru o stare fără presiune și fără forțe a actuatorului.
Tehnica proceselor și instalațiilor
Comanda actuatoarelor pneumatice ale armăturilor. Pentru zone cu cerințe speciale privind protecția la explozie, în funcție de variantă sunt disponibile execuții cu bobină ATEX tip EPC - verificați detaliile specifice variantei.
Circuite separate pe spațiu restrâns
Ventilul dublu cu 3/2 căi seria K6.W/K9.W reunește două funcții independente de 3/2 într-o singură carcasă. Util atunci când două circuite trebuie comutate separat pe un spațiu restrâns.
Aprovizionare planificabilă
Disponibilitate în funcție de variantă - status direct la articol
Variantele curente ale seriilor K și E+V sunt frecvent disponibile pe termen scurt, în funcție de mărimea racordului, funcție (NC/NO) și tipul de bobină; alte variante le fabricăm la cerere. Statusul actual îl vedeți direct la articolul respectiv; pentru contracte-cadru, cantități eșalonate sau necesități recurente, vă comunicăm termenul și prețul la cerere.
Coduri de articol structurate logic
Sistemul de numerotare al seriilor este structurat logic - exemplu K32W1S614: 3/2 căi, seria K3.W, lățime conector 16 mm, racord 1/4". Acest lucru facilitează recomanda și gestionarea piesele de schimb.
Execuții speciale la cerere
Variantele ATEX cu bobină electromagnetică tip EPC sau execuții pentru condiții de mediu diferite pot fi realizate în funcție de variantă și sunt stabilite pe bază de proiect. Vă rugăm să consultați fișa tehnică a variantei concrete pentru marcaj și domeniul de omologare.
Accesorii asociate fiecărei serii
Amortizoarele de zgomot, prizele pentru aparate și plăcile oarbe sunt asociate seriei respective și sunt oferite direct pe pagina articolului.
Verificați datele în funcție de variantă
Domeniul de presiune, diametrul nominal și debitul în Nl/min diferă în funcție de serie și execuție și sunt indicate la varianta de articol respectivă.
Cum ajungeți la varianta potrivită
În trei pași către electroventilul potrivit
Stabiliți schema de comutare, lățimea constructivă și structura - restul se clarifică din datele variantelor la articol.
Stabiliți schema de comutare
Un spațiu de lucru sau două? 3/2 pentru acționări cu simplu efect, 5/2 pentru cele cu dublu efect, 5/3 atunci când este necesară o poziție mediană blocată sau ventilată.
Alegeți lățimea constructivă și racordul
Seria K cu 16 mm sau seria E+V cu 22 mm lățime a conectorului - decisă în funcție de dimensiunea racordului (1/8"-1/2"), diametrul nominal și debitul necesar în Nl/min.
Configurați structura și bobina
Electroventil individual sau placă de bază pentru baterie cu plăci oarbe, monostabil sau bistabil, tip de bobină și tensiune - clarificăm împreună punctele rămase.
Întrebări frecvente
Întrebări frecvente despre electroventilele compacte din Seria K și E+V
Răspunsuri despre scheme de conectare, lățime constructivă, bobine și execuții speciale.
Care este diferența dintre un ventil 3/2 și un ventil 5/2?
Ventilul 3/2 comută o singură ieșire între alimentare cu aer și evacuare și este utilizat de obicei pentru cilindri cu simplu efect. Ventilul 5/2 comută alternativ două ieșiri și este destinat astfel cilindrilor cu dublu efect.
Pentru ce este necesar un ventil 5/3 cu poziție mediană evacuată?
Pentru aplicații în care actuatorul trebuie să fie fără presiune și fără forță într-o stare intermediară definită - de exemplu la reglare sau la oprirea controlată. Alternativ, este disponibilă poziția mediană blocată, atunci când poziția trebuie menținută.
Ce înseamnă indicația lățime conector 16 mm respectiv 22 mm?
Lățimea conectorului descrie lățimea constructivă a ventilului, respectiv a combinației bobină/soclu conector, determinând astfel pasul și spațiul necesar pe placa de conexiune. Seria K are 16 mm, Seria E+V are 22 mm.
Sunt disponibile ventilele fără bobină electromagnetică?
Da, în funcție de execuție sunt listate variante cu sau fără bobină și conector pentru bobină. Bobinele electromagnetice compatibile (printre altele tip C001, CS, SCN, EPC) și conectorii pentru bobină se găsesc în categoria corespunzătoare.
Există variante pentru zona Ex?
Pentru ambele serii sunt disponibile, în funcție de variantă, execuții cu bobină electromagnetică ATEX tip EPC. Tipul de protecție la explozie și marcajul se găsesc în fișa tehnică a variantei respective; agreăm cu plăcere execuția potrivită împreună cu dumneavoastră.
Ce înseamnă o supapă distribuitoare monostabilă și ce înseamnă una bistabilă?
Monostabil (electric/arc) înseamnă că supapa revine la o poziție de repaus definită în cazul întreruperii tensiunii. Bistabil (supapă cu impuls cu două bobine) menține ultima poziție comutată chiar și fără semnal.
Când merită o placă de conectare pentru baterie?
Începând cu aproximativ trei până la patru funcții într-un singur loc, placa de conectare pentru baterie economisește tubulatură, spațiu și timp de montaj. Stațiile neocupate se închid cu plăci oarbe (Serie K, Serie PCH) și rămân disponibile ca rezervă pentru extinderi ulterioare.
Pentru ce se utilizează o supapă distribuitoare dublă 3/2?
O supapă distribuitoare dublă 3/2 combină două funcții 3/2 independente într-o singură carcasă. La STASTO, pentru acest scop sunt disponibile seriile K6.W și K9.W cu lățime de 16 mm.
Compatibil cu acestea
Categorii conexe
Componente complementare pentru comandă, interconectare și tehnologia bobinelor.
Pasul următor
Ați ales ventilul - sau mai aveți întrebări privind dimensionarea?
Cunoașteți schema de conectare, dimensiunea racordului și lățimea constructivă? Atunci accesați direct seria și alegeți varianta dorită în funcție de funcție, tip de bobină și tensiune. Dacă debitul, comanda sau distribuția pe plăci baterie sunt încă neclare, analizăm împreună aplicația dumneavoastră și propunem o combinație potrivită de ventil, bobină și placă de conexiune.
