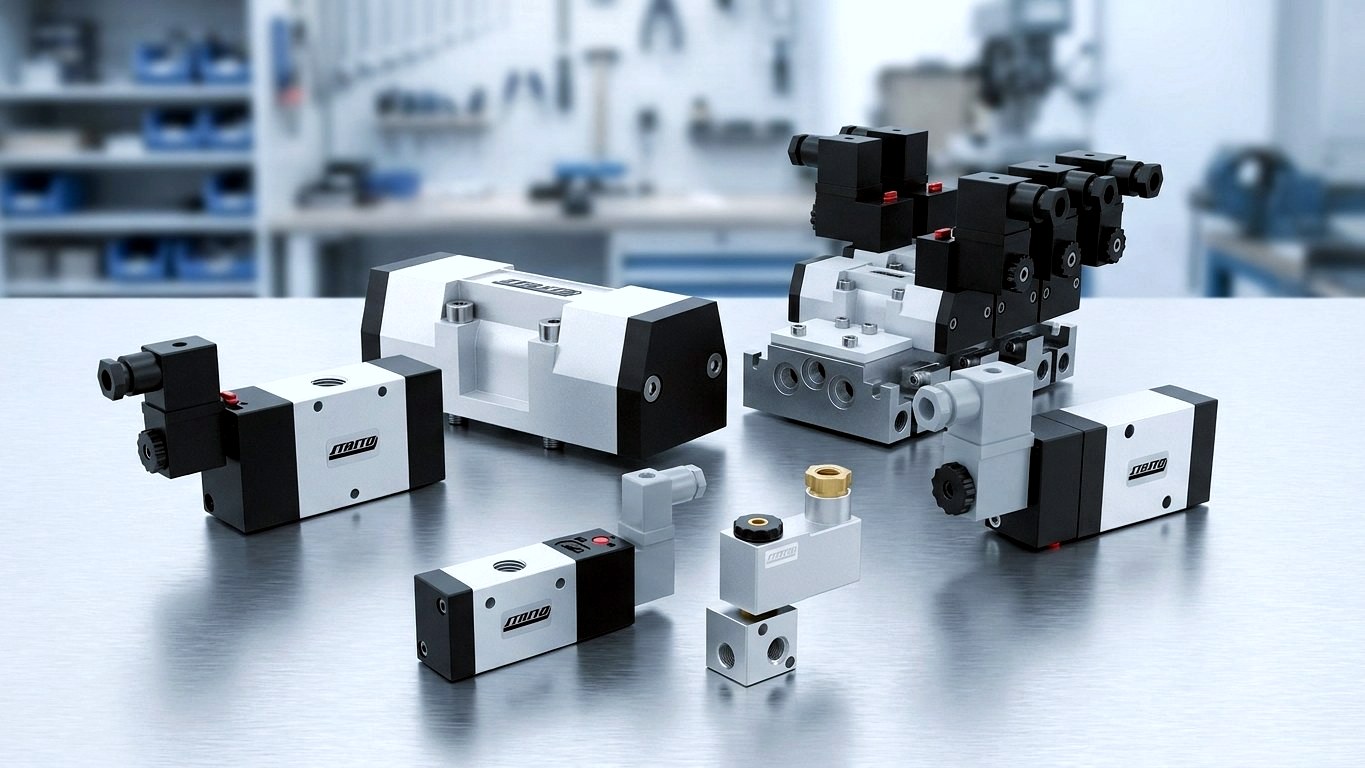

Distribuitoare pneumatice 5/3 – electrovalve cu poziție mediană definită
Un distribuitor pneumatic 5/3 are cinci racorduri și trei poziții de comutare – iar exact această a treia poziție, cea mediană, determină modul în care se comportă cilindrul dumneavoastră atunci când nu există semnal de comandă. La STASTO alegeți între poziția mediană blocată, aerisită sau presurizată – cu comandă electropneumatică sau pneumatică cu poziție mediană centrată pe arcuri, ca distribuitor individual sau ca serie ISO conform ISO 5599/1. Denumit și distribuitor 5/3 sau ventil 5 3.
Seriile E5., K5.W, K5.P și PS112
De ce STASTO
Electrovalve 5/3 căi adaptate filosofiei de siguranță a instalației dumneavoastră
Poziția mediană este specificată în codul tipului și este indicată clar pentru fiecare articol. Alegeți funcția potrivită aplicației – în loc să adaptați aplicația la supapa disponibilă.
Trei variante de poziție mediană dintr-o singură sursă
Blocată, aerisită sau sub presiune – funcția este specificată clar pentru fiecare articol. Astfel decideți chiar dumneavoastră cum se comportă instalația în starea neacționată.
Acționare electrică sau pneumatică
Versiuni pilotate electric/electric cu bobine electromagnetice și prize pentru aparate (printre altele 24 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz, 230 V/50-60 Hz) – sau pur pneumatic/pneumatic cu poziție mediană centrată pe arc.
Logică unitară a seriei constructive
În cadrul unei serii, schema de racordare, bobinele și lățimea conectorului rămân identice. Acest lucru simplifică gestionarea pieselor de schimb, cablarea și documentația – inclusiv pentru funcțiile combinate 3/2, 5/2 și 5/3.
Configurare, nu compromis
Ventilul, bobina electromagnetică și priza pentru aparat (standard, cu LED și VDR, cu cablu PVC injectat) pot fi comandate ca o combinație asortată. Accesoriile precum amortizoarele de zgomot sunt alocate mărimii constructive.
Ghid
Cum se alege corect un distribuitor 5/3
Poziția mediană este decizia inițială și cea mai importantă – urmează apoi tipul de acționare, dimensiunea racordului, debitul și partea electrică. Termenii următori clasifică cele mai importante criterii de selecție.
Înțelegerea pozițiilor mediane
- Poziție mediană blocată
- Ambele racorduri de lucru sunt închise, aerul rămâne blocat în camerele cilindrului. Actuatorul își păstrează poziția aproximativ – disponibil în gamă, printre altele, la Seria E5. și K5.W.
- Poziție mediană evacuată
- Ambele racorduri de lucru sunt deschise spre evacuare, cilindrul devine fără forță și poate fi mișcat manual – tipic pentru operațiuni de reglare și pregătire.
- Poziție mediană sub presiune
- Ambele părți ale pistonului sunt sub presiune, actuatorul este fixat definit. Crește rigiditatea împotriva forțelor externe, de exemplu la funcții de fixare și blocare.
- Poziție mediană centrată pe arc
- La distribuitoarele acționate pneumatic din Seria K5.P, arcurile readuc sertarul în poziția mediană imediat ce presiunea de comandă nu mai este prezentă.
Determinarea seriei și a racordului
- Tip de acționare
- Comandă electrică/preacționare electrică pentru acționarea din sistemul de control (Seriile E5., K5.W, PS112) sau pneumatică/pneumatică pentru comanda exclusiv pneumatică (Seria K5.P).
- Racord și diametru nominal
- G1/8 cu DN 6 mm, G1/4 cu DN 8 mm, G1/2 cu DN 14 până la 15 mm. Orientați-vă după debitul necesar, nu doar după filet.
- Debit
- În funcție de seria constructivă și dimensiunea racordului, aproximativ 530 până la 3500 Nl/min. Volumul cilindrului și timpul de cursă dorit determină necesarul de aer.
- ISO 5599/1
- Interfață normalizată în dimensiunile constructive ISO1 (DN 8 mm, 800 Nl/min) și ISO2 (DN 13 mm, 1800 Nl/min) – înlocuire cu o supapă de aceeași dimensiune constructivă fără modificarea plăcii de racordare.
Electric și accesorii
- Tensiune bobină
- Printre altele 24 V DC, 12 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz și 230 V/50-60 Hz – tensiuni diferite la cerere.
- Conector electric (EN 175301-803)
- Standard, cu LED și varistor pentru protecția contactelor de comutare sau cu cablu PVC injectat.
- Lățime conector
- 16 mm la Serie K, 22 mm la seriile E+V (E5.) și PS112 – de luat în considerare la planificarea piese de schimb.
- Amortizor de zgomot
- La poziția mediană cu evacuare, luați în considerare direcția evacuării aerului și amortizorul de zgomot; alocarea corectă este indicată la articol.
Comparație
Poziție mediană blocată, evacuată sau sub presiune?
Cele trei variante diferă prin comportamentul actuatorului atunci când nu există semnal de comutare. Toate trei sunt disponibile în gama STASTO.
| blocat | aerisit | presurizat | |
|---|---|---|---|
| Racorduri de lucru în poziția mediană | ambele închise | ambele deschise spre evacuare | ambele alimentate cu aer |
| Comportamentul cilindrului | menține poziția aproximativ | devine fără forță, poate fi mișcat manual | rămâne fixat definit |
| Aplicație tipică | Oprire intermediară pe axele de avans și de cursă | Reglare, pregătire, cedare în caz de defecțiune | Strângere, fixare, pretensionare |
| Exemple cu pilotare electrică | E53W2S612/614/618, K53W2S612/614/618 | E53W2S912/914/918, K53W2S912/918 | K53W2S312/314/318 |
| Exemple pneumatice, centrate cu arc | K53P2612/2614/2618 | K53P2912/2914/2918 | K53P2312/2314/2318 |
| Serie ISO conform ISO 5599/1 | PS112-I1-C / PS112-I2-C | PS112-I1-0 / PS112-I2-0 | la cerere |
Gama de produse
Supape distribuitoare 5/3 pe serii
De la seria ISO conform ISO 5599/1, prin seria compactă K, până la seria E+V cu lățime de conector de 22 mm – aici găsiți categoria potrivită.
Aplicații
Unde sunt utilizate ventilele cu 5/3 căi
Cea de-a treia poziție de comutare determină comportamentul instalației atunci când nu există niciun semnal – acest lucru face ca ventilele 5/3 să fie interesante în domenii foarte diferite.
Poziționare și oprire intermediară
Cu poziția mediană blocată, pistonul rămâne aproximativ în poziția atinsă – tipic pentru axele de avans și alimentare, precum și pentru mișcările de ridicare și basculare. Din cauza compresibilității aerului, este vorba de o menținere, nu de o poziționare cu blocare pozitivă.
Comutarea acționării fără presiune
În poziția mediană cu evacuare, ambele racorduri de lucru sunt evacuate, cilindrul devine lipsit de forță și poate fi mișcat manual – utilizat la operațiuni de reglare și pregătire pe axele de manipulare.
Ambele părți sub presiune
Dacă ambele părți ale pistonului sunt alimentate cu aer, acționarea rămâne fixată în mod definit. Acest lucru crește rigiditatea față de forțele externe – util la funcțiile de fixare și strângere.
Comanda armăturilor și acționărilor
La acționările pneumatice cu dublu efect de pe clapete, robinete cu bilă și armături de închidere, a treia poziție aduce în sistemul de comandă un comportament definit în caz de pierdere a semnalului.
Unitate compactă cu interfață NAMUR
În combinație cu interfața NAMUR rezultă o unitate compactă formată din acționare și ventil – fără instalații de conducte suplimentare. Variantele speciale, de exemplu în execuție ATEX, le clarificăm pentru fiecare variantă la cerere.
Manipulare și tehnică de alimentare
La axele de alimentare și manipulare din liniile de ambalare și îmbuteliere, poziția mediană asigură întreruperea controlată sau cedarea fără forță. Cerințele privind mediul de lucru, temperatura și curățarea le verificăm pentru fiecare variantă împreună cu dumneavoastră.
Livrare și disponibilitate
Comandă, configurare și disponibilitate
Disponibilitatea diferă în funcție de serie, diametrul nominal și combinația bobină/conector. Combinațiile uzuale sunt de regulă disponibile pe termen scurt, iar variantele speciale și tensiunile diferite le clarificăm la cerere, în funcție de comandă. Starea actuală, precum și prețurile, le găsiți la articolul respectiv.
Comandă online sau prin cerere de ofertă
Comandă direct prin articol sau prin cerere de ofertă, cu indicarea denumirii tipului, de exemplu E53W2S614 sau K53P2614.
Ofertă cu scală de cantități
Pentru necesarul de serie, la cerere întocmim o ofertă cu scală de cantități și vă comunicăm ferm termenul de livrare și execuția.
Execuții speciale
Pentru tensiuni diferite, combinații de supape și execuții speciale, vă rugăm să ne contactați – verificăm fezabilitatea pentru fiecare serie.
Verificarea limitelor tehnice
Domeniul de presiune și temperatură, mediile și omologările le găsiți în fișa tehnică a variantei respective – verificăm cu plăcere compatibilitatea împreună cu dumneavoastră.
Cum procedăm
În trei pași către electrovalva 5/3 potrivită
De la decizia privind funcția până la combinația completă de ventil, bobină și priză pentru aparat.
Stabiliți poziția mediană și tipul de acționare
Blocată, aerisită sau sub presiune – și pilotată electric/electric (seriile E5., K5.W, PS112) sau pneumatic/pneumatic cu poziție mediană centrată pe arc (seria K5.P).
Dimensionarea racordului, diametrului nominal și debitului
G1/8 cu DN 6 mm, G1/4 cu DN 8 mm, G1/2 cu DN 14 până la 15 mm; în funcție de serie, aproximativ 530 până la 3500 Nl/min. La nevoie, decidem împreună între ventil individual și seria ISO conform ISO 5599/1.
Completarea componentelor electrice și accesoriilor
Tensiune bobină, conector electric (standard, cu LED și VDR sau cu cablu PVC turnat), lățime conector 16 sau 22 mm și amortizor de zgomot potrivit – disponibile ca și combinație compatibilă la comandă.
Întrebări frecvente
Distribuitoare pneumatice 5/3: întrebări și răspunsuri
Cele mai importante întrebări despre funcționare, poziția mediană și alegerea seriei.
Ce înseamnă 5/3 la un distribuitor pneumatic?
5/3 înseamnă cinci racorduri și trei poziții de comutare. Pe lângă cele două poziții finale pentru retragere și extindere, există o a treia poziție, mediană. Cele cinci racorduri sunt un racord de presiune, două racorduri de lucru și două evacuări. Un distribuitor pneumatic 5/2 nu are această poziție mediană.
Ce poziții mediane există și când se folosește fiecare?
Există trei variante: blocată, evacuată și sub presiune – toate trei sunt disponibile în sortiment. Blocată înseamnă că ambele racorduri de lucru sunt închise și actuatorul își menține poziția; evacuată înseamnă că ambele racorduri de lucru sunt deschise spre evacuare și actuatorul devine fără forță; sub presiune înseamnă că ambele fețe ale pistonului sunt alimentate cu aer, iar actuatorul este blocat rigid. Alegerea depinde de comportamentul dorit în stare neacționată.
Un distribuitor pneumatic 5/3 cu poziție mediană blocată menține sarcina în siguranță?
Nu, acesta reține aerul închis și, prin urmare, poziția, doar aproximativ – nu este un substitut pentru o menținere mecanică a sarcinii. Deoarece aerul este compresibil și scurgerile prin garnituri și racorduri nu pot fi complet exclus, pentru menținerea relevantă din punct de vedere al siguranței sunt necesare măsuri suplimentare.
Ce înseamnă poziție mediană centrată cu arc?
Centrat cu arc înseamnă că arcurile readuc automat sertarul distribuitorului în poziția mediană de îndată ce nu mai există presiune de comandă. La distribuitoarele acționate pneumatic din seria K5.P, poziția mediană este astfel atinsă fără semnal electric.
Prin ce se diferențiază seriile E5., K5.W/K5.P și PS112?
Seriile diferă prin lățimea conectorului, tipul de acționare și conceptul de racordare: seria E+V (E5.) lucrează cu lățime conector de 22 mm și diametre nominale de la 6 la 15 mm, seria K cu lățime conector de 16 mm și până la 3500 Nl/min, dintre care K5.W este electrică, iar K5.P este pneumatică, centrată cu arc. Seria PS112 respectă norma ISO 5599/1 în dimensiunile constructive ISO1 și ISO2.
Ce este ISO 5599/1?
ISO 5599/1 este norma pentru schemele de racordare ale distribuitoarelor pneumatice pe plăci de conectare. Aceasta stabilește dimensiuni constructive precum ISO1 și ISO2, astfel încât distribuitoarele de aceeași dimensiune pot fi înlocuite fără modificarea plăcii de conectare – chiar și între diferite serii constructive.
Un distribuitor pneumatic 5/3 este comandat electric sau pneumatic?
Sunt posibile ambele variante: comandă electrică/electropneumatică prin bobine electromagnetice și prize pentru conectori, sau comandă exclusiv pneumatică cu poziție mediană centrată pe arcuri. Comanda electropneumatică este disponibilă, printre altele, la seriile E5., K5.W și PS112, iar comanda exclusiv pneumatică la seria K5.P.
Ce tensiuni și prize pentru conectori sunt disponibile?
Sunt disponibile, printre altele, 24 V DC, 12 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz și 230 V/50-60 Hz. Priza pentru conector este disponibilă în versiune standard, cu LED și varistor, precum și cu cablu PVC injectat; tensiunile diferite le clarificăm în funcție de comandă.
